Van đồng hồ áp suất Klinger AB, MAB PN160, chịu tới 400 °C

Van đồng hồ áp suất (van kim đồng hồ áp, manometer cock, pressure gauge cock) Klinger là van chặn nhỏ lắp trước đồng hồ áp, chỉ thị mức và đường xả đáy, đóng mở hoàn toàn bằng quay 90°. Áp danh định PN160 với thân thép hoặc inox, PN40 với thân đồng thau, ống lót làm kín chịu tới 400 °C. Hàng thuộc nhóm van công nghiệp.

Van đồng hồ áp suất là gì, khác van kim và van bi mini thế nào

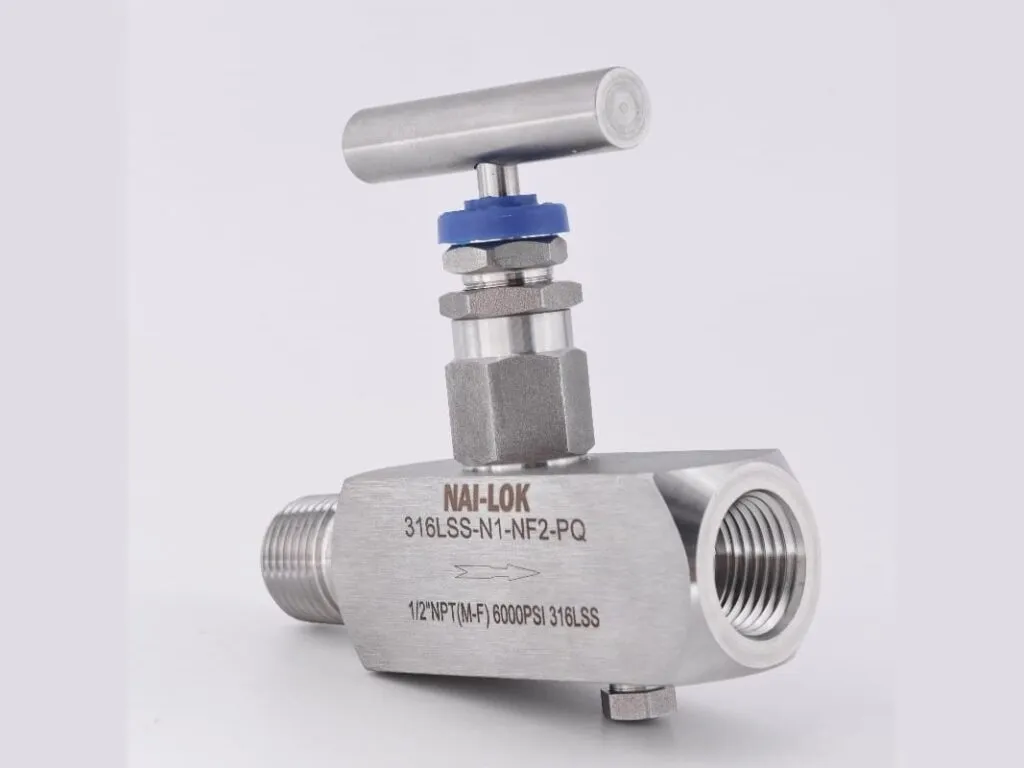

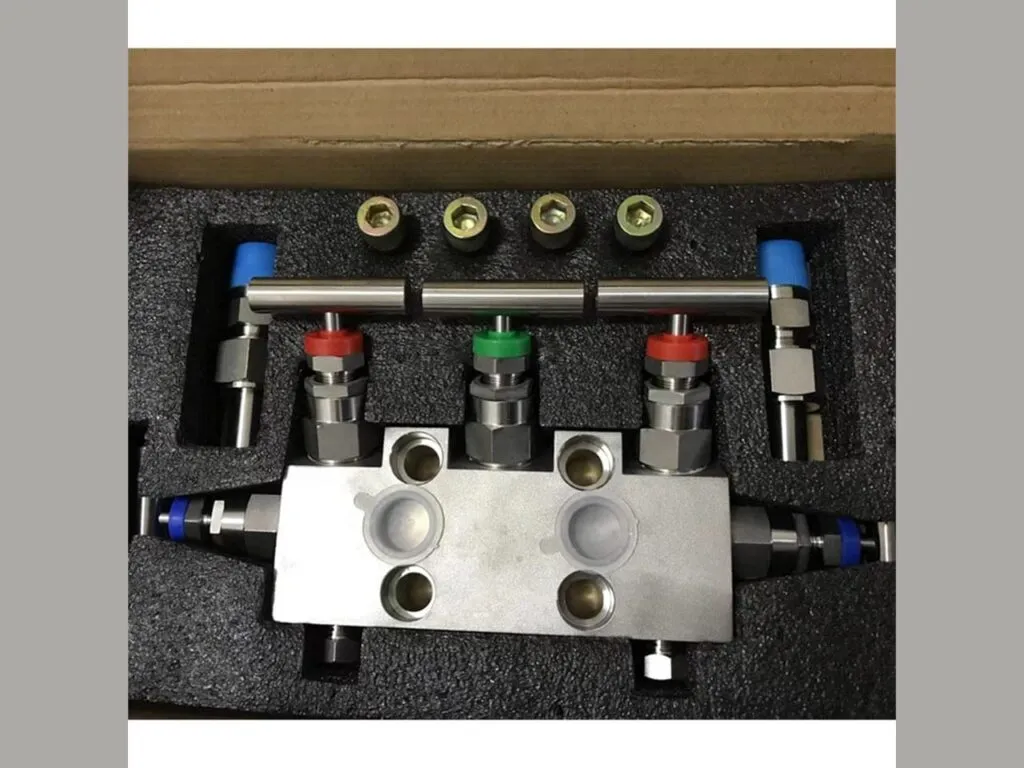

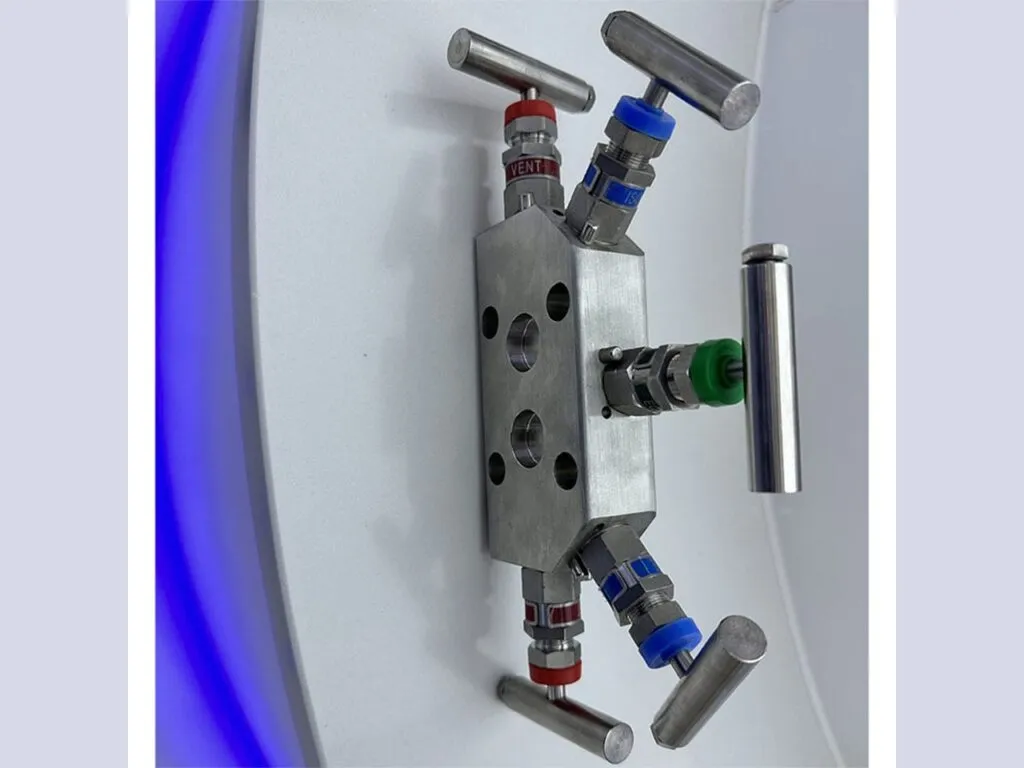

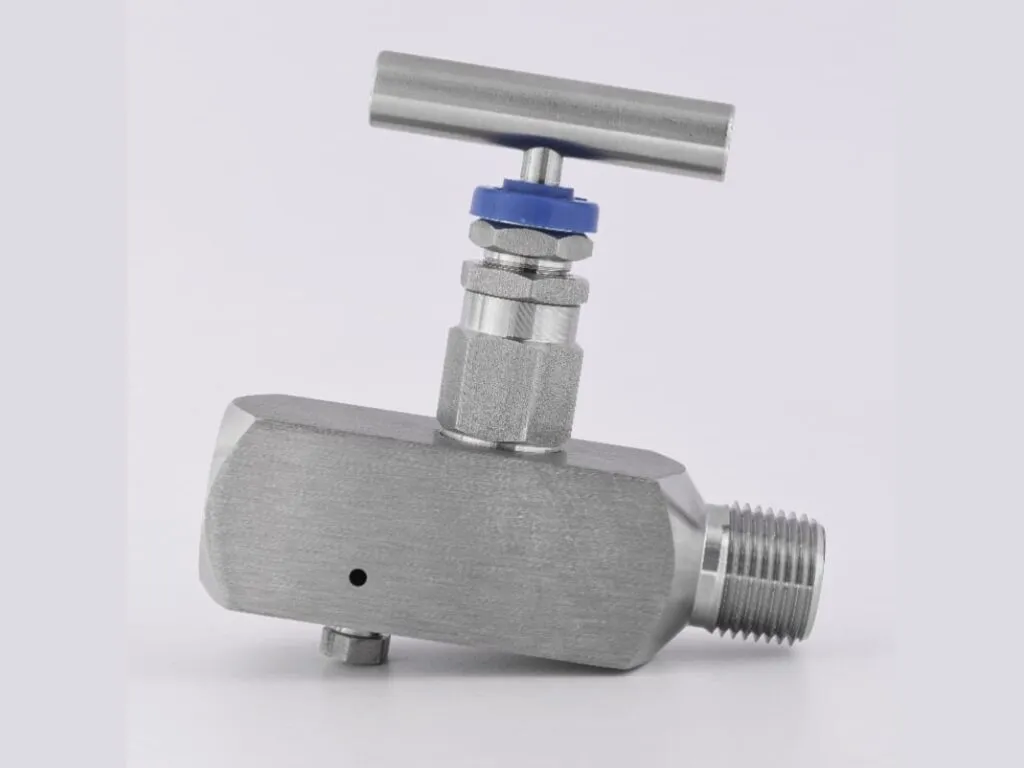

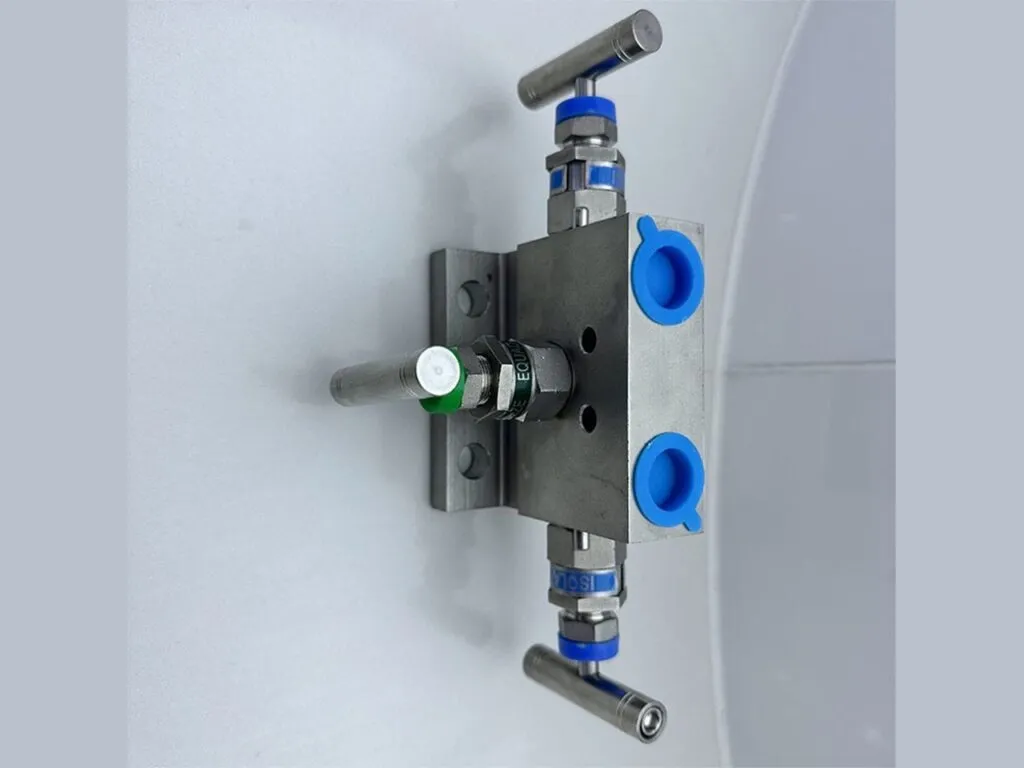

Van đồng hồ áp suất chỉ có một chi tiết chuyển động là ty trụ cùng ống lót làm kín đàn hồi, đóng mở bằng quay 90° chứ không vặn kim ren như van kim thường. Van bi mini và manifold 2 đến 3 van cũng dễ nhầm; van này tiết lưu được cho đường xả đáy.

Các loại van đồng hồ áp suất theo kiểu AB, MAB và ống lót

• AB (đường thẳng): van thẳng cái-cái, đực-đực hoặc cái-đực (ABM, ABZ, ABMZ), thân thép hoặc inox, PN160, ren G hoặc NPT.
• ABI, ABIE (chỉ thị): lắp chỉ thị theo Maihak hoặc Burmeister, ren đực.
• MAB (đồng hồ áp): ren cái, ren đực hoặc mặt bích thử (MABA, MABC, MABU, MABI); thân thép, inox hoặc đồng thau.
• Theo ống lót: PTFE cho hóa chất và thực phẩm, KFG là PTFE gia cường sợi thủy tinh, KOR-AF tới 250 °C, KAF tới 400 °C.

Thông số kỹ thuật van đồng hồ áp suất

Thân thép 1.0460 còn 110,4 bar ở 400 °C, inox 1.4571 còn 93,1 bar ở 400 °C, đồng thau PN40 còn 19,5 bar ở 250 °C.

Thông số	Giá trị
Áp danh định	PN160 (thép, inox); PN40 (MAB 12 đồng thau)
Nhiệt độ ống lót	PTFE, KFG; KOR-AF tới 250 °C; KAF tới 400 °C
Thép 1.0460 (PN160)	50 °C 160 bar; 100 °C 148,3 bar; 200 °C 140,2 bar; 300 °C 123,9 bar; 400 °C 110,4 bar
Inox 1.4571 (PN160)	38 °C 160 bar; 100 °C 135 bar; 200 °C 114,1 bar; 300 °C 101,2 bar; 400 °C 93,1 bar
Đồng thau MAB 12 (PN40)	120 °C 40 bar; 180 °C 34 bar; 220 °C 25,5 bar; 250 °C 19,5 bar
Nhiệt độ thấp (PN160)	-20 °C 160 bar; -60 °C 120 bar; -80 °C 40 bar
Ống lót AB 10/12	2 lỗ 6 mm và 4 lỗ 3,25 mm, Ø12/18, dài 23 mm
Ống lót AB 18	lỗ 8 mm, Ø18/26, dài 32 mm
ABM 12	lỗ thông 6 mm; dài tổng 72 mm; nặng 0,34 đến 0,38 kg
Ren	ISO 228/1 (G) hoặc NPT ANSI B2.1; ABZ M20x1,5
Cấu tạo	quay 90°; tiết lưu được; một chi tiết chuyển động; thay ống lót trong vài phút khi van còn trên đường ống
Môi chất	hơi, nước nóng, dầu, dung dịch, kiềm, axit và hóa chất

Bảng tra kiểu và ống lót van đồng hồ áp suất

Bảng gồm 12 dòng, chia thành tám kiểu AB và MAB theo vật liệu thân, nối và PN, cùng bốn loại ống lót theo giới hạn nhiệt.

Kiểu / ống lót	Nối	Vật liệu	PN	Giới hạn nhiệt	Ghi chú
ABM 12	cái-cái	thép VIII, inox Xc	PN160	tới 400 °C (KAF)	van thẳng
ABZ 12	đực-đực	VII, VIII	PN160	tới 400 °C (KAF)	ren M20x1,5 hoặc G
ABMZ 12	cái-đực	VII, VIII	PN160	tới 400 °C (KAF)	ren G hoặc NPT
ABI 12/A đến 12/D	đực (Maihak)	VIII, Xc	PN160	tới 400 °C (KAF)	lắp chỉ thị Maihak
ABIE 12/A đến 12/D	đực (Maihak, Burmeister)	VIII	PN160	tới 400 °C (KAF)	đóng bằng quay ngược chiều kim đồng hồ
MABI 12	cái-đực	VIII, Xc	PN160	tới 400 °C (KAF)	đồng hồ áp
MABA 12, MABC 12	cái; mặt bích thử	VIII, Xc	PN160	tới 400 °C (KAF)	MABC có mặt bích thử
MAB 12 đồng thau	cái	2.0401 CuZn39Pb3	PN40	19,5 bar ở 250 °C	đồng hồ áp thông thường
Ống lót PTFE	mọi kiểu	PTFE	theo van	theo PTFE	hóa chất, thực phẩm
Ống lót KFG	mọi kiểu	PTFE gia cường sợi thủy tinh	theo van	theo PTFE	môi chất mạnh
Ống lót KOR-AF	mọi kiểu	graphite hoặc lớp SIL phủ PTFE	theo van	tới 250 °C	nhiệt trung bình
Ống lót KAF	mọi kiểu	graphite hoặc lớp SIL phủ PTFE	theo van	tới 400 °C	nhiệt cao

Đặt van đồng hồ áp suất theo kiểu AB hoặc MAB, ren và ống lót

Kho nhập van theo model Klinger, có CO, CQ và xuất hóa đơn VAT, không gia công. Gửi qua Zalo kiểu AB hoặc MAB đọc trên thân van cũ, vật liệu, ren, ống lót, áp và nhiệt độ. Hàng giao toàn quốc.

Báo giá van đồng hồ áp suất

Giá van đồng hồ áp suất tùy kiểu AB hay MAB, vật liệu thân, ren, loại ống lót và số lượng. Kho báo giá sau khi nhận đủ kiểu van, áp và nhiệt độ làm việc.

Cách chọn van đồng hồ áp suất theo vật liệu thân, ống lót và áp nhiệt

• Thân thép cho hơi, nước nóng, dầu; inox 1.4571 cho hóa chất; đồng thau PN40 cho nước, khí thông thường.
• Ống lót theo nhiệt: PTFE cho hóa chất, KOR-AF tới 250 °C, KAF tới 400 °C.
• Đối chiếu bảng áp-nhiệt: thép còn 110,4 bar ở 400 °C, inox 93,1 bar, đồng thau 19,5 bar ở 250 °C.
• Cần chỉ thị Maihak hay Burmeister thì chọn ABI, ABIE.

Lỗi thường gặp ở van đồng hồ áp suất và cách xử lý

Ba lỗi dưới đây thường do ống lót mòn, van kẹt cặn hoặc mở van đột ngột khi đường ống có xung áp.

Hiện tượng	Nguyên nhân	Cách xử lý
Rò ở ty hoặc đồng hồ sai số	Ống lót mòn hoặc không hợp nhiệt độ	Thay ống lót đúng loại (KAF cho 400 °C), không cần tháo van
Van kẹt	Cặn, hoặc đồng thau bị ăn mòn bởi môi chất không hợp	Chuyển sang inox hoặc ống lót PTFE
Hỏng đồng hồ do xung áp	Mở van đột ngột khi có xung	Mở từ từ, đặt van trung gian giữa xi lanh và van theo khuyến cáo của hãng

Số liệu trên trang theo catalogue và datasheet của Klinger; tiêu chuẩn tham chiếu: ISO 228, ANSI B2.1.
