Van bướm lót teflon (PTFE) Garlock DN50 đến DN600, 16 bar, -40 đến +200 °C

Van bướm lót teflon (van bướm lót PTFE, PTFE lined butterfly valve) là van bướm wafer hoặc lug có thân và đĩa phủ PTFE nguyên sinh, cỡ DN50 đến DN600, chịu 16 bar và -40 đến +200 °C. Hàng nhập theo model Garlock, thuộc nhóm van công nghiệp, dùng cho hóa chất ăn mòn, môi chất mài mòn, dây chuyền vô trùng và xe bồn.

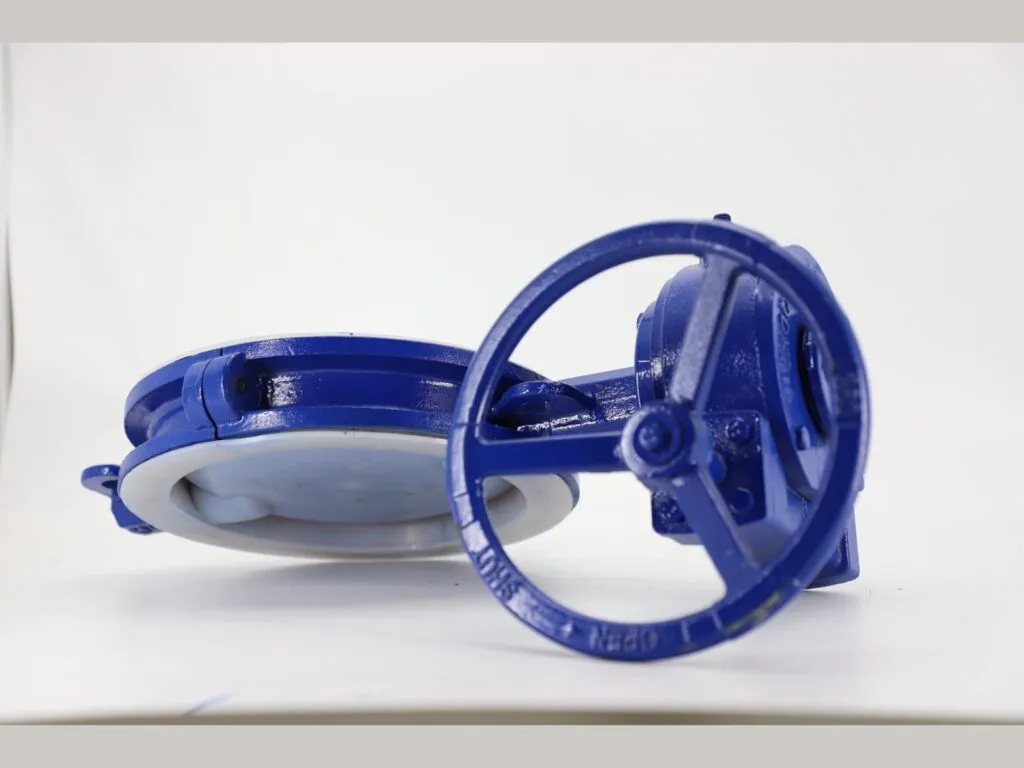

Van bướm lót teflon là gì, khác van bướm nhựa thế nào

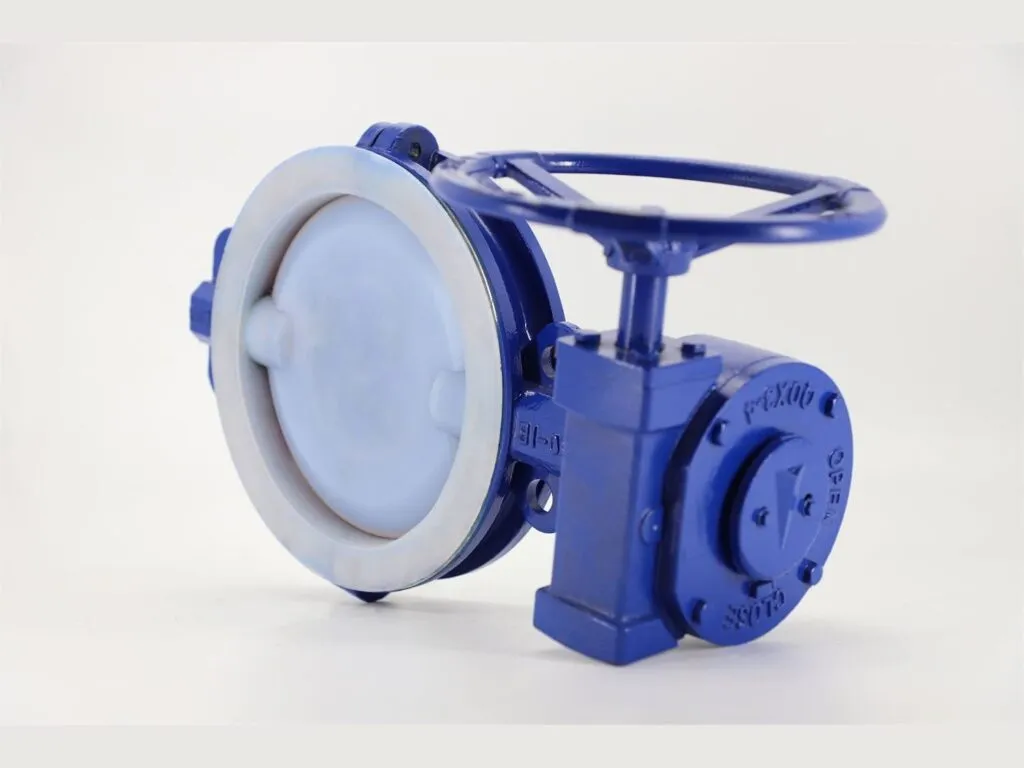

Van bướm lót teflon có thân và đĩa bằng kim loại, mặt tiếp xúc môi chất được bọc PTFE ép đẳng tĩnh dày tối thiểu 3 mm, tỷ trọng trên 2,16 g/cm³. Nhờ vậy van giữ được 200 °C và 16 bar, trong khi van bướm nhựa toàn thân dừng ở khoảng 120 °C (PVDF) và 150 psi, tức khoảng 10,3 bar.

Các loại van bướm lót teflon theo dòng Garlock

• GAR-SEAL (đa dụng): điều tiết và đóng ngắt hóa chất, hóa dầu, clo, giấy, mạ điện; DN50 đến DN600; lót PTFE, PTFE chống mài mòn, PTFE chống tĩnh điện hoặc UHMWPE.
• SAFETY-SEAL (chống tĩnh điện): môi chất ăn mòn, mài mòn, độc hại cần tránh tích tụ tĩnh điện; lót PTFE chống tĩnh điện.
• STERILE-SEAL (vô trùng): dược phẩm, thực phẩm, nước uống; DN50 đến DN400; tới +170 °C.
• MOBILE-SEAL (xe bồn, silo): xe bồn, toa xe lửa, thùng chứa vận chuyển; DN50 đến DN100.

Thông số kỹ thuật van bướm lót teflon

Van làm việc từ -40 đến +200 °C, áp 16 bar ở DN50 đến DN300 và 10 bar trên DN300, chịu chân không tới 1 mbar tuyệt đối tùy cỡ và nhiệt độ.

Thông số	Giá trị
Cỡ GAR-SEAL, SAFETY-SEAL	DN50 đến DN600 (2 đến 24 inch)
Cỡ STERILE-SEAL	DN50 đến DN400 (2 đến 16 inch)
Cỡ MOBILE-SEAL	DN50 đến DN100 (2 đến 4 inch)
Áp làm việc	16 bar (232 psi) DN50 đến DN300; 10 bar (145 psi) trên DN300, STERILE-SEAL và MOBILE-SEAL
Chân không	tới 1 mbar tuyệt đối, tùy cỡ và nhiệt độ
Nhiệt độ	-40 đến +200 °C; STERILE-SEAL -40 đến +170 °C
Lớp lót thân và đĩa	PTFE nguyên sinh ép đẳng tĩnh, trên 2,16 g/cm³, dày tối thiểu 3 mm
Đĩa	lõi bọc kín: inox CF8M (1.4408) cho 2 đến 2,5 inch; gang cầu A526 (0.7040) cho 3 đến 24 inch

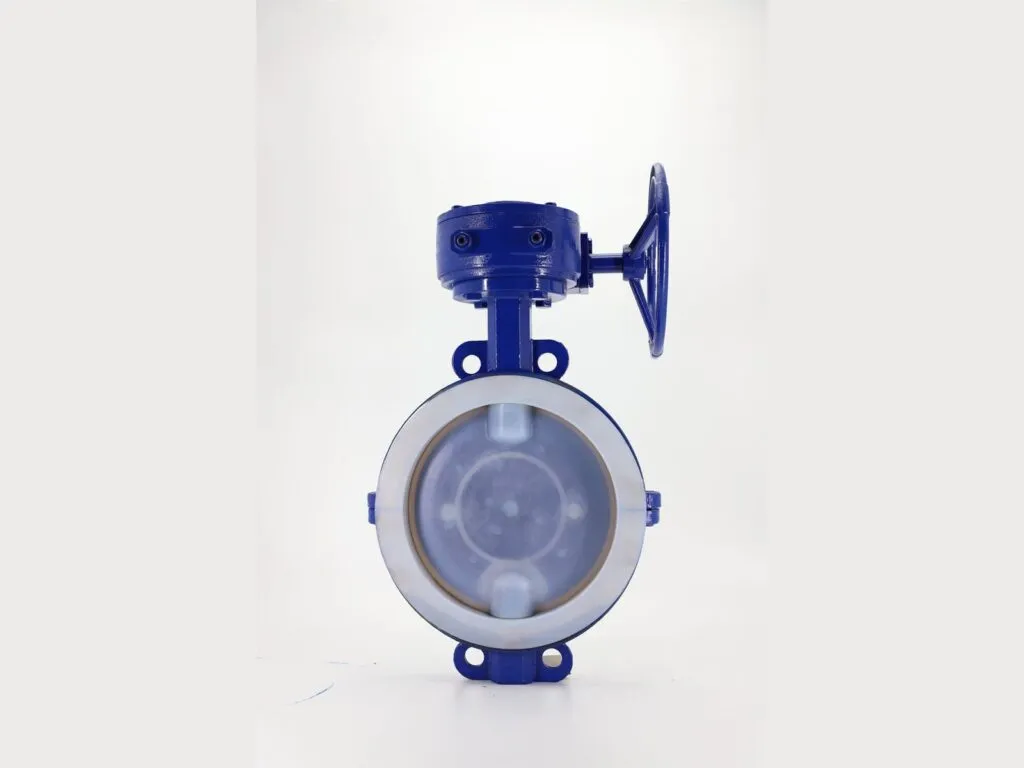

Kiểu thân	wafer và lug, cổ dài để bọc bảo ôn
Kết nối bích	ASME B16.5 Class 150 (RF/FF); EN 1092 PN10/16 theo yêu cầu
Chiều dài mặt-mặt	ISO 5752 Table 5 short; ASME B16.10; DIN EN 558-1 GR 20; MSS-SP 67; API 609
Thử và độ bền thân	DIN/EN 12516 T2; thử EN 12266 P10, P11, P12, rò rỉ cấp A
Đầu truyền động	mặt bích EN ISO 5211, NF E 29-402

Bảng tra dòng, lót và đĩa van bướm lót teflon

Bảng gồm 11 dòng, chia thành bốn dòng van, bốn loại lót PTFE và UHMWPE, hai loại đĩa và bộ truyền động; dòng lót và đĩa dùng chung áp, nhiệt của dòng van chứa chúng.

Dòng / chi tiết	Cỡ	Áp (bar)	Nhiệt độ (°C)	Lót	Dùng cho
GAR-SEAL	DN50 đến DN600	16 (DN50-300); 10 (trên DN300)	-40 đến +200	PTFE, PTFE chống mài mòn, PTFE chống tĩnh điện, UHMWPE	hóa chất, hóa dầu, clo, giấy, mạ điện
SAFETY-SEAL	DN50 đến DN600	16 (đến 12 inch); 10 (trên 12 inch)	-40 đến +200	PTFE chống tĩnh điện	môi chất ăn mòn, mài mòn, độc hại
STERILE-SEAL	DN50 đến DN400	10	-40 đến +170	PTFE	dược phẩm, thực phẩm, nước uống
MOBILE-SEAL	DN50 đến DN100	10	-40 đến +200	PTFE	xe bồn, toa xe lửa, silo
Lót PTFE	GAR-SEAL, SAFETY-SEAL, STERILE-SEAL, MOBILE-SEAL	theo dòng van	-40 đến +200	nguyên sinh, dày tối thiểu 3 mm	đa dụng
Lót PTFE chống mài mòn	GAR-SEAL	theo dòng van	theo dòng van	PTFE chống mài mòn	môi chất có hạt
Lót PTFE chống tĩnh điện	GAR-SEAL, SAFETY-SEAL	theo dòng van	-40 đến +200	PTFE chống tĩnh điện	môi chất dễ tích tĩnh điện
Lót UHMWPE	GAR-SEAL	theo dòng van	theo dòng van	UHMWPE	theo yêu cầu môi chất
Đĩa CF8M	2 đến 2,5 inch	theo dòng van	theo dòng van	bọc kín PTFE	đĩa inox 1.4408
Đĩa gang cầu A526	3 đến 24 inch	theo dòng van	theo dòng van	bọc kín PTFE	đĩa mã 0.7040
Hộp số, khí nén Scotch Yoke	2 đến 24 inch	theo dòng van	theo dòng van	bộ truyền động	tới 2 triệu chu kỳ

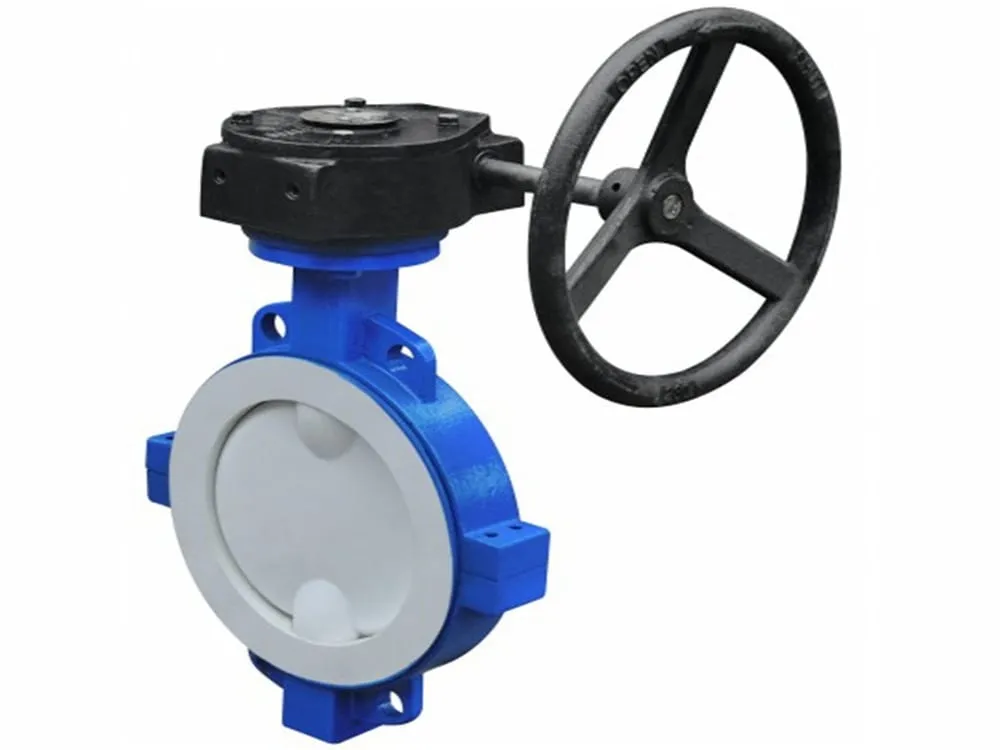

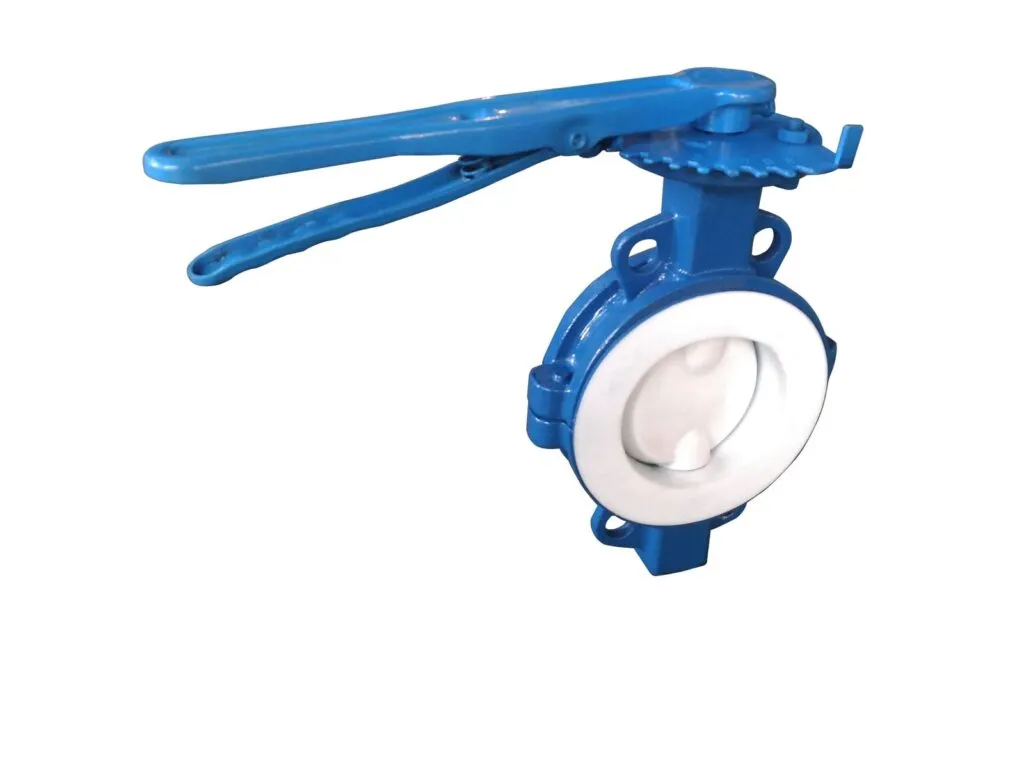

Đặt van bướm lót teflon theo cỡ DN, dòng van và kiểu truyền động

Kho nhập van theo model Garlock, kèm CO, CQ và xuất hóa đơn VAT. Để lên đúng mã, gửi qua Zalo cỡ DN, môi chất, nhiệt độ, áp làm việc, chuẩn bích (Class 150 hay PN10/16) và kiểu truyền động: tay gạt, hộp số, khí nén hoặc điện. Trên đường hơi nóng, van đi cùng van piston PN40 chịu tới +400 °C. Hàng giao toàn quốc.

Báo giá van bướm lót teflon

Giá van bướm lót teflon phụ thuộc dòng (GAR-SEAL, SAFETY-SEAL, STERILE-SEAL, MOBILE-SEAL), cỡ DN, loại lót, chuẩn bích, kiểu truyền động và số lượng.

Cách chọn van bướm lót teflon theo môi chất, nhiệt độ và áp suất

• Môi chất dễ cháy hoặc có nguy cơ tĩnh điện: chọn SAFETY-SEAL lót PTFE chống tĩnh điện.
• Dây chuyền dược, thực phẩm, nước uống: chọn STERILE-SEAL, nhớ giới hạn nhiệt chỉ +170 °C.
• Môi chất có hạt rắn: chọn lót PTFE chống mài mòn. Chọn bích ASME Class 150 hoặc EN PN10/16 theo yêu cầu.

Lỗi thường gặp ở van bướm lót teflon và cách xử lý

Bốn lỗi dưới đây xuất hiện khi lót PTFE bị quá nhiệt, đĩa kẹt cặn hoặc chọn sai lót cho môi chất.

Hiện tượng	Nguyên nhân	Cách xử lý
Lót PTFE bị rách, phồng	Chạy quá giới hạn nhiệt độ, hoặc chân không sâu ở nhiệt cao	Kiểm lại nhiệt độ; dùng lót chân không đặc biệt khi vừa chân không vừa nhiệt cao
Rò sau một thời gian vận hành	Cặn kẹt giữa đĩa và lót	Súc đường ống; thay lót khi đĩa mòn
Tĩnh điện đánh lửa	Dùng lót PTFE thường với môi chất dễ cháy	Chuyển sang SAFETY-SEAL lót chống tĩnh điện
Không đóng kín	Bích đối tiếp lệch tâm hoặc sai chuẩn	Căn tâm, dùng bích đúng Class 150 hoặc PN10/16

Số liệu trên trang theo catalogue và datasheet của Garlock; tiêu chuẩn tham chiếu: ASME B16.5, EN 1092, EN 14432.
