Phớt chắn dầu chịu nhiệt Viton FKM, 122 cỡ trục 6-305 mm, -20 đến 200 °C

Phớt chắn dầu chịu nhiệt Viton (phốt chặn dầu Viton, oil seal Viton) là phớt hai môi vỏ bọc cao su, môi làm từ cao su FKM 70 đến 75 Shore A, lò xo thép không gỉ, làm việc liên tục từ -20 đến +200 °C. Kho có 122 cỡ trục 6 đến 305 mm.

Phớt chắn dầu chịu nhiệt Viton là gì, khác phớt TC NBR thế nào

Phớt giữ kết cấu kiểu TC, chỉ đổi môi từ NBR sang FKM nên chịu nóng hơn 100 °C: NBR từ -30 đến +100 °C, FKM từ -20 đến +200 °C, đổi lại chịu lạnh kém 10 °C.

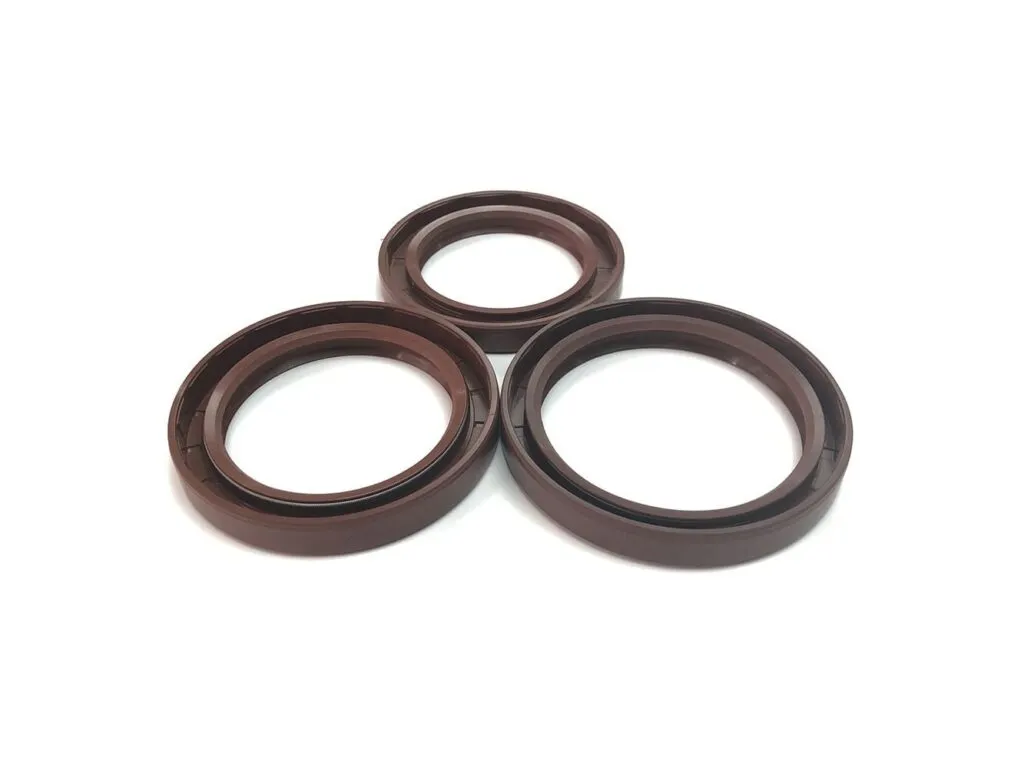

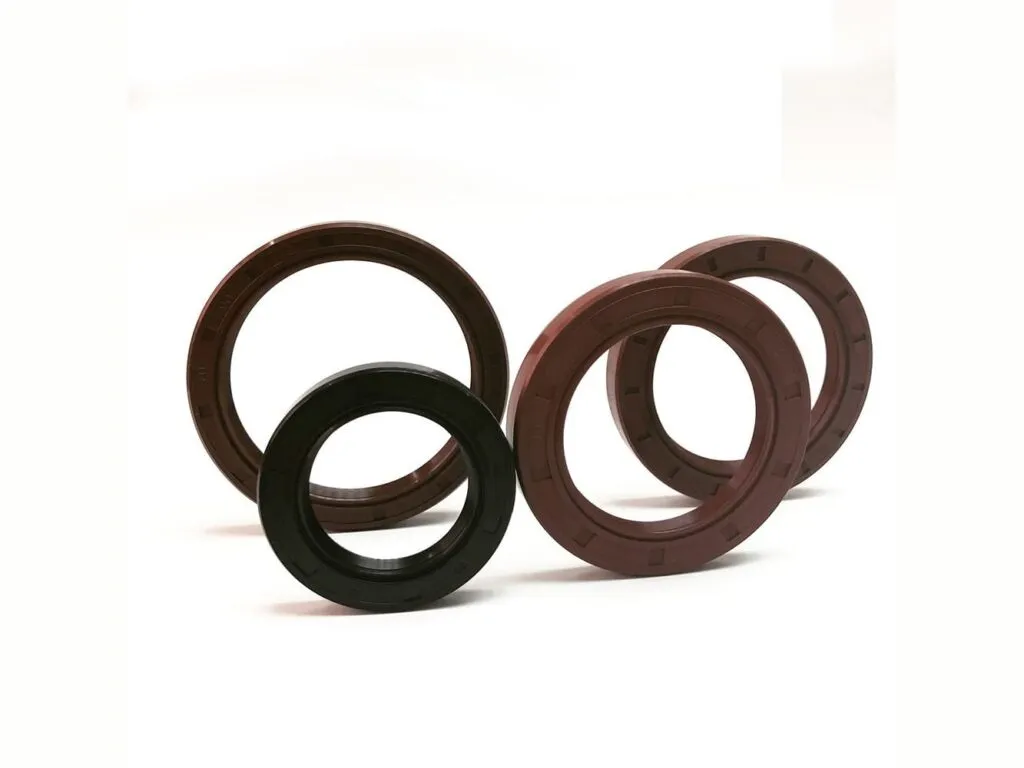

Cùng cỡ và cùng áp chênh khoảng 0,05 MPa với phớt chắn dầu TC NBR, nên đổi vật liệu không phải gia công lại lỗ lắp. Phớt NBR thường màu đen, phớt FKM của kho màu nâu; không phải phớt nâu nào cũng là FKM nên cần hỏi vật liệu.

Các loại phớt chắn dầu chịu nhiệt Viton theo kiểu vỏ và độ cứng môi

Các kiểu khác ở số môi, kiểu vỏ, độ cứng môi, cùng dải -20 đến +200 °C.

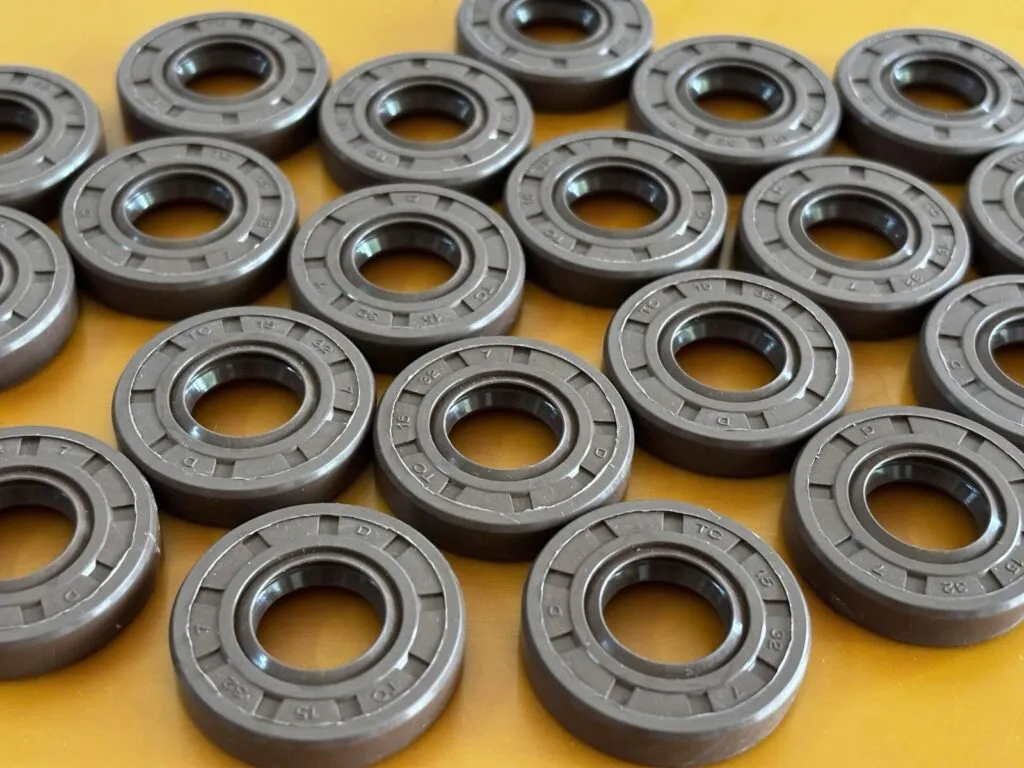

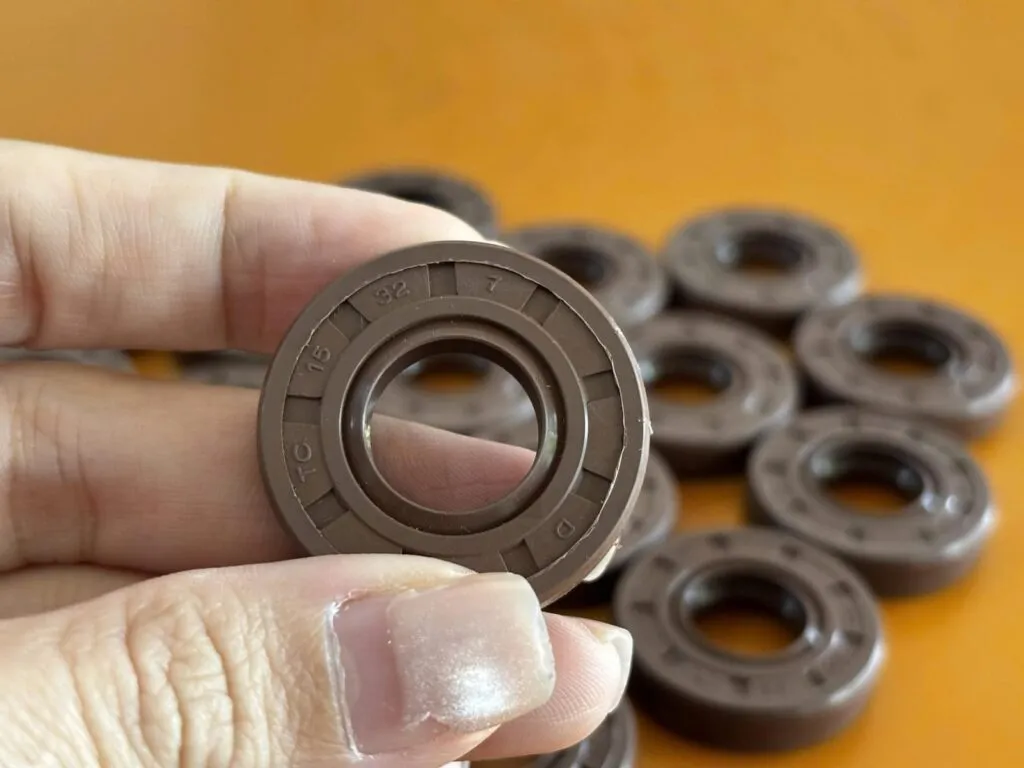

• TC Viton: hai môi, vỏ bọc cao su, môi chính FKM có lò xo kèm môi chắn bụi, ví dụ TC 35x52x7 FKM.
• SC Viton: một môi, dùng trong hộp kín sạch, ví dụ SC 40x62x8 FKM.
• TB / SB Viton: vỏ thép lộ ngoài, lỗ lắp H8, Ra 1,6 đến 3,2 µm, ví dụ TB 50x72x8 FKM.
• FKM 70 và FKM 75 Shore A: hai độ cứng chuẩn; CQ lô của kho ghi 75 ± 5, đo được 79 Shore A.
• Kiểu V của phớt chắn dầu SKF: hậu tố V là môi fluoro rubber, dùng khi nhiệt vượt giới hạn NBR, ví dụ 35x52x7 HMSA10 V.

Thông số kỹ thuật phớt chắn dầu chịu nhiệt Viton

Làm việc liên tục -20 đến +200 °C, môi 70 đến 75 Shore A, áp chênh khoảng 0,05 MPa.

Thông số	Giá trị
Nhiệt độ làm việc liên tục	-20 đến +200 °C
Vật liệu môi	FKM (Viton) 70 đến 75 Shore A
CQ lô FKM của kho	FKM 75 Shore A màu nâu, AMS-7276, đo 79 Shore A
Độ bền kéo (CQ)	12,7 MPa (tối thiểu 10 MPa)
Độ giãn dài khi đứt (CQ)	210%
Nén dư 200 °C x 22 giờ (CQ)	14%, tối đa 15%
Tỷ trọng FKM	khoảng 1,85 g/cm³
Lò xo, vỏ	thép không gỉ, thép carbon
Áp chênh tối đa	khoảng 0,05 MPa, tùy hãng
Tốc độ	tới 10 m/s tùy vật liệu
Yêu cầu trục	h11, Ra 0,2 đến 0,8 µm, cứng tối thiểu 45 HRC
Yêu cầu lỗ lắp	H8, vát 15 đến 25°

Bảng tra cỡ phớt chắn dầu chịu nhiệt Viton

Bảng có 122 cỡ phớt chắn dầu TC Viton, chia thành 12 nhóm theo cột Nhóm trục d (mm), từ cỡ 6x18x7 đến 305x349x20 mm.

Nhóm trục d (mm)	Trục d nhỏ nhất – lớn nhất (mm)	Số cỡ	Ứng dụng hay gặp
4–20	6 – 20	31	motor nhỏ, bơm mini, hộp số máy may
21–30	22,86 – 30	20	motor điện, bơm ly tâm nhỏ
31–40	32 – 40	12	hộp giảm tốc, bơm nước
41–50	42 – 50	8	hộp số, máy nén khí
51–60	60 – 60	3	hộp giảm tốc, trục bánh xe nâng
61–80	63 – 80	13	hộp số công nghiệp, cầu xe
81–100	85 – 100	12	hộp giảm tốc lớn, máy nghiền
101–130	105 – 130	9	cán thép, máy trộn bê tông
131–160	135 – 160	3	máy nghiền, hộp số tàu
161–200	165 – 200	5	trục máy cán, máy ép
201–300	210 – 275	5	trục máy giấy, máy cán
301–580	305 – 305	1	trục chính máy cán, máy nghiền lớn

Bảng đủ bên dưới in mọi cỡ kho bán; gõ cỡ vào ô tìm hoặc bấm nút nhóm để lọc.

Cỡ d x D x B (mm)	Trục d (mm)	Lỗ D (mm)	Dày B (mm)	Nhóm trục d (mm)
6x18x7	6	18	7	4–20
7x19x7	7	19	7	4–20
8x15x5	8	15	5	4–20
8x18x7	8	18	7	4–20
10x16x4	10	16	4	4–20
10x20x7	10	20	7	4–20
10x25x7	10	25	7	4–20
11x17x4	11	17	4	4–20
12x19x5	12	19	5	4–20
12x22x7	12	22	7	4–20
12x26x7	12	26	7	4–20
12x32x6	12	32	6	4–20
12,7x25,4x6,35	12,7	25,4	6,35	4–20
13x26x7	13	26	7	4–20
14x25x7	14	25	7	4–20
14x28x6	14	28	6	4–20
14x35x7	14	35	7	4–20
14x40x10	14	40	10	4–20
15x24x7	15	24	7	4–20
15x30x6	15	30	6	4–20
15x32x6	15	32	6	4–20
15x35x5	15	35	5	4–20
16x28x7	16	28	7	4–20
16x28x8	16	28	8	4–20
17x30x8	17	30	8	4–20
17x35x7	17	35	7	4–20
17,46x25,4x9,53	17,46	25,4	9,53	4–20
18x29x6	18	29	6	4–20
18x30x8	18	30	8	4–20
20x32x6	20	32	6	4–20
20x35x6	20	35	6	4–20
22,86x40x6,35	22,86	40	6,35	21–30
24x36,5x8	24	36,5	8	21–30
24x37x8,5	24	37	8,5	21–30
24x41x10	24	41	10	21–30
25x32x4	25	32	4	21–30
25x35x6,5	25	35	6,5	21–30
25x40x6	25	40	6	21–30
25x41,1x8	25	41,1	8	21–30
25x42x10	25	42	10	21–30
25x45x10	25	45	10	21–30
27x47x5,5	27	47	5,5	21–30
27x47x6	27	47	6	21–30
27x55x7	27	55	7	21–30
28x51x8	28	51	8	21–30
29,36x38,1x4,78	29,36	38,1	4,78	21–30
30x45x6	30	45	6	21–30
30x45x8	30	45	8	21–30
30x47x7	30	47	7	21–30
30x52x7	30	52	7	21–30
30x62x10	30	62	10	21–30
32x45x7	32	45	7	31–40
32x52x12	32	52	12	31–40
32x62x8	32	62	8	31–40
34x45x7	34	45	7	31–40
35x42x4	35	42	4	31–40
35x45x6	35	45	6	31–40
35x45x8	35	45	8	31–40
35x52x7	35	52	7	31–40
37,8x48x6	37,8	48	6	31–40
38x52x6	38	52	6	31–40
40x55x8	40	55	8	31–40
40x62x8	40	62	8	31–40
42x62x7	42	62	7	41–50
45x61x9	45	61	9	41–50
45x61x10	45	61	10	41–50
45x62x7	45	62	7	41–50
45x80x7	45	80	7	41–50
50x72x12	50	72	12	41–50
50x80x7	50	80	7	41–50
50x80x10	50	80	10	41–50
60x80x10	60	80	10	51–60
60x85x10	60	85	10	51–60
60x95x10	60	95	10	51–60
63x90x10	63	90	10	61–80
65x85x12	65	85	12	61–80
65x95x13	65	95	13	61–80
70x85x8	70	85	8	61–80
70x95x12	70	95	12	61–80
70x100x13	70	100	13	61–80
70x105x13	70	105	13	61–80
70x110x12	70	110	12	61–80
75x100x13	75	100	13	61–80
80x100x10	80	100	10	61–80
80x102x11	80	102	11	61–80
80x105x12	80	105	12	61–80
80x105x13	80	105	13	61–80
85x105x12	85	105	12	81–100
90x115x12	90	115	12	81–100
90x115x13	90	115	13	81–100
90x117,5x12,5	90	117,5	12,5	81–100
90x120x13	90	120	13	81–100
90x125x13	90	125	13	81–100
90x130x13	90	130	13	81–100
95x130x12	95	130	12	81–100
98x124x13	98	124	13	81–100
100x120x7,5	100	120	7,5	81–100
100x125x13	100	125	13	81–100
100x130x12	100	130	12	81–100
105x130x13	105	130	13	101–130
105x145x12	105	145	12	101–130
110x140x14	110	140	14	101–130
110x146,5x13	110	146,5	13	101–130
115x159x14	115	159	14	101–130
120x140x13	120	140	13	101–130
120x160x12	120	160	12	101–130
130x160x12	130	160	12	101–130
130x160x14	130	160	14	101–130
135x165x14	135	165	14	131–160
140x160x14	140	160	14	131–160
160x187,8x10	160	187,8	10	131–160
165x203,5x16	165	203,5	16	161–200
165x203,5x18	165	203,5	18	161–200
178x203,5x12	178	203,5	12	161–200
190x220x15	190	220	15	161–200
200x230x15	200	230	15	161–200
210x240x15	210	240	15	201–300
220x250x16	220	250	16	201–300
240x275x16	240	275	16	201–300
240x280x16	240	280	16	201–300
275x310x15	275	310	15	201–300
305x349x20	305	349	20	301–580

Cỡ ghi theo d x D x B: trục, lỗ lắp, bề dày, đều tính bằng mm. Ví dụ 35x52x7: trục 35, lỗ 52, dày 7 mm.

Báo giá phớt chắn dầu chịu nhiệt Viton

Giá phụ thuộc cỡ d x D x B, kiểu phớt, số lượng và yêu cầu CO/CQ. Gửi mã hoặc ba số đo qua Zalo để nhận báo giá.

Đặt phớt chắn dầu chịu nhiệt Viton theo mã và cỡ trục

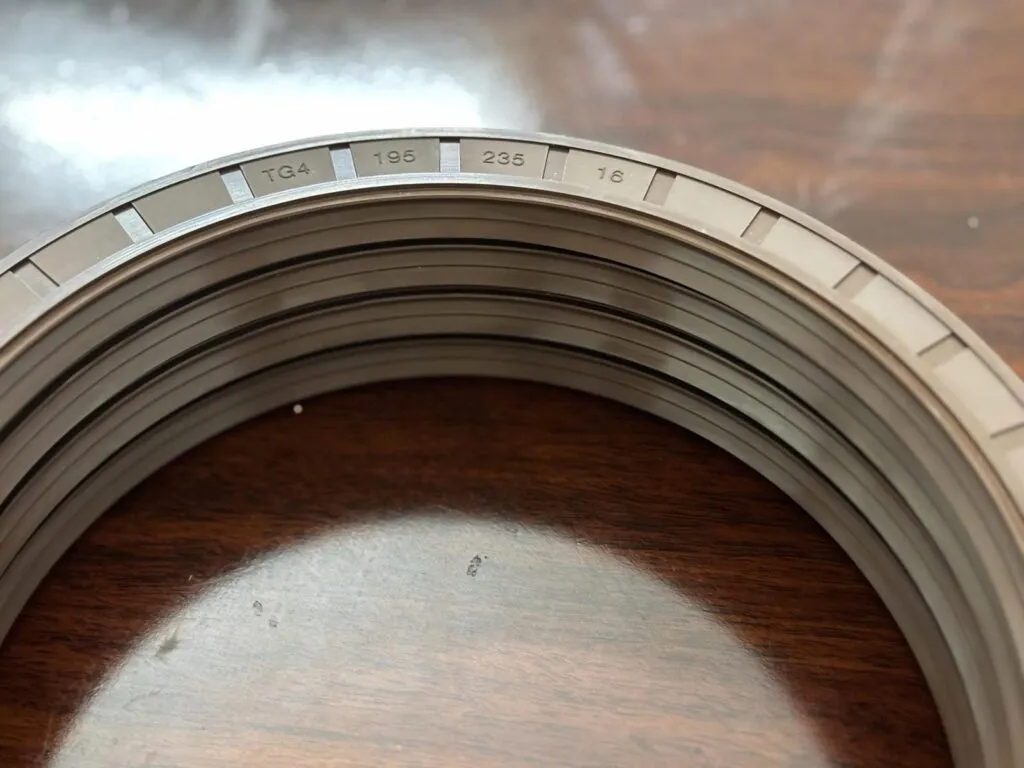

Phớt Viton đặt theo mã hoặc cỡ d x D x B trong bảng 122 cỡ, không cắt CNC. Đọc mã in trên phớt cũ; nếu đã mờ, đo trục, lỗ, bề dày rồi gửi ảnh qua Zalo. Có CO/CQ, xuất VAT, giao toàn quốc; cỡ lớn xem phớt chặn dầu cỡ lớn.

Cách chọn phớt chắn dầu chịu nhiệt Viton theo nhiệt độ và môi chất

Chọn Viton khi dầu hộp số nóng trên 80 °C, dầu động cơ hoặc không khí trên 100 °C; dưới các mức đó NBR đủ dùng và chịu lạnh tốt hơn.

1. Kiểm tra môi chất: có xeton, amin, amoniac, dầu phanh glycol, axit hữu cơ hoặc hơi nước nóng thì không dùng FKM.
2. Máy chạy dưới -20 °C thì dùng cao su NBR, chịu tới -30 °C.
3. Áp trong vỏ trên 0,05 MPa cần kiểu phớt chịu áp hoặc vòng đỡ.

Lỗi thường gặp ở phớt chắn dầu chịu nhiệt Viton và cách xử lý

Bốn hiện tượng hỏng gắn với môi chất, nhiệt thấp, nước nóng và áp vượt 0,05 MPa.

Hiện tượng	Nguyên nhân	Cách xử lý
Phớt phồng, mềm nhũn sau vài ngày	Gặp xeton, amin, dầu phanh glycol	Xác định môi chất; EPDM cho dầu phanh glycol, môi PTFE cho dung môi
Cứng giòn, nứt, rò khi khởi động máy lạnh	Chạy dưới -20 °C, giới hạn lạnh của FKM thường	Dùng NBR (-30 °C) nếu nhiệt dầu cho phép
Rò sau thời gian ngắn trong nước nóng, hơi nước	FKM thường bị nén dư cao trong nước nóng	Giữ nước dưới 100 °C hoặc chọn mác đặc biệt
Phớt bị đẩy bật, lật môi dù đã dùng Viton	Áp trong vỏ vượt 0,05 MPa	Thông hơi hộp số, dùng kiểu TCV/TCN hoặc vòng đỡ

Số liệu trên trang theo catalogue và datasheet của Trelleborg và phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: DIN 51524, DIN 3760, ISO 6194-1.
