Phớt chặn dầu công nghiệp cỡ lớn, Klozure, P/S Seal, -90 đến 260 °C

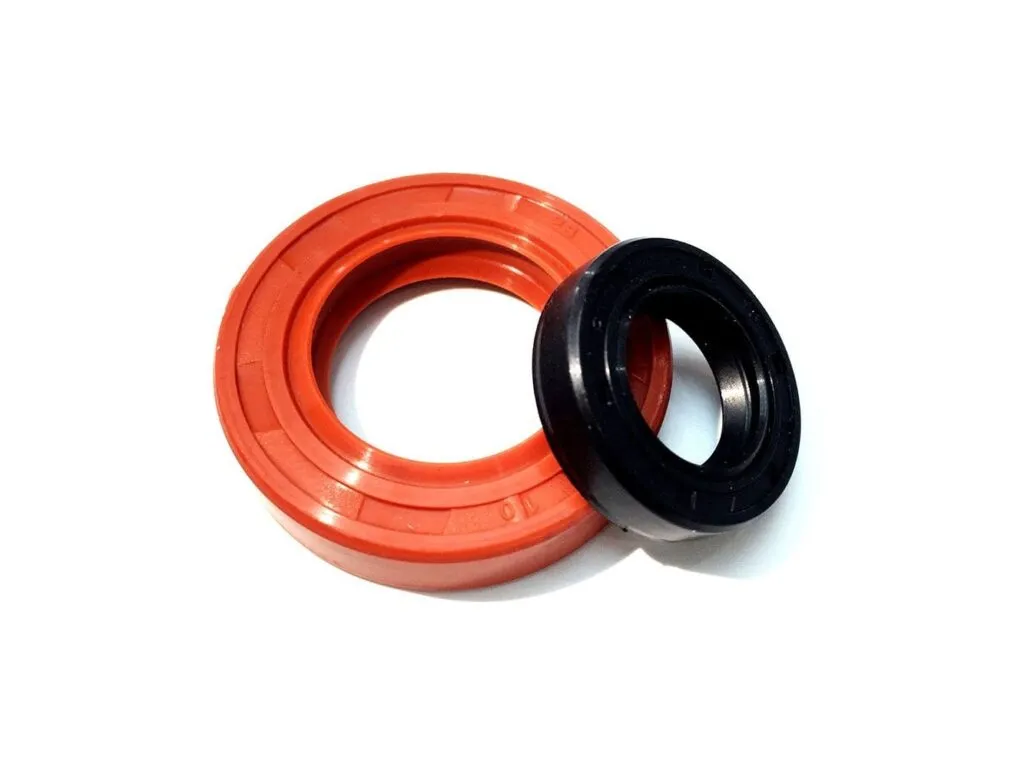

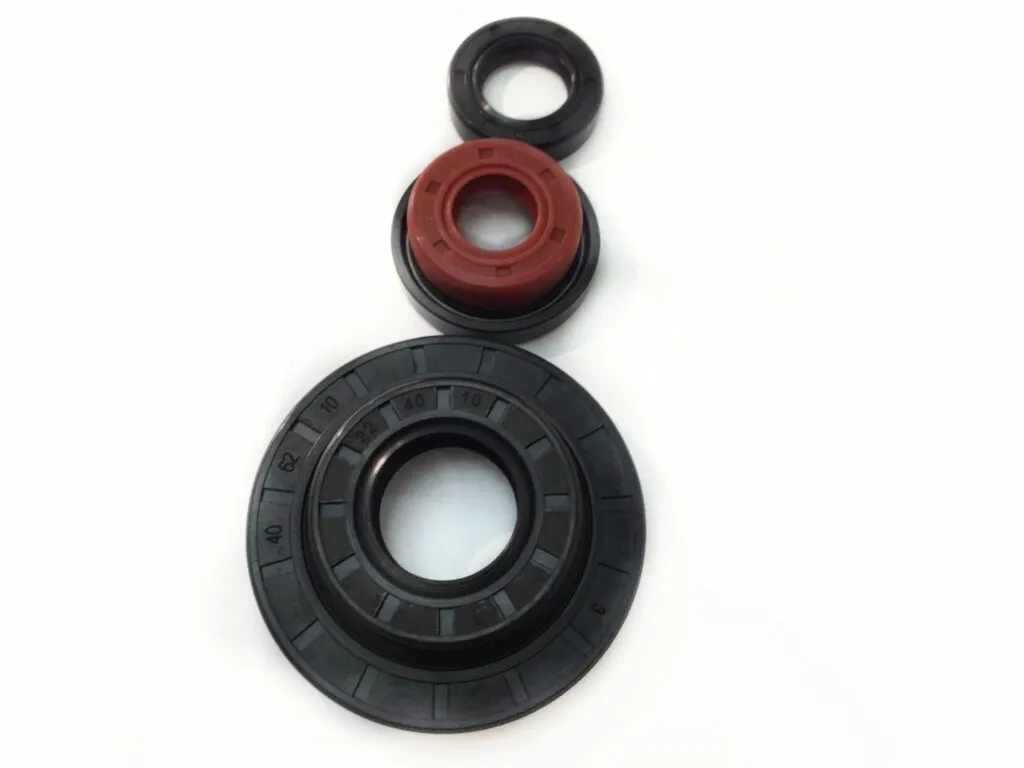

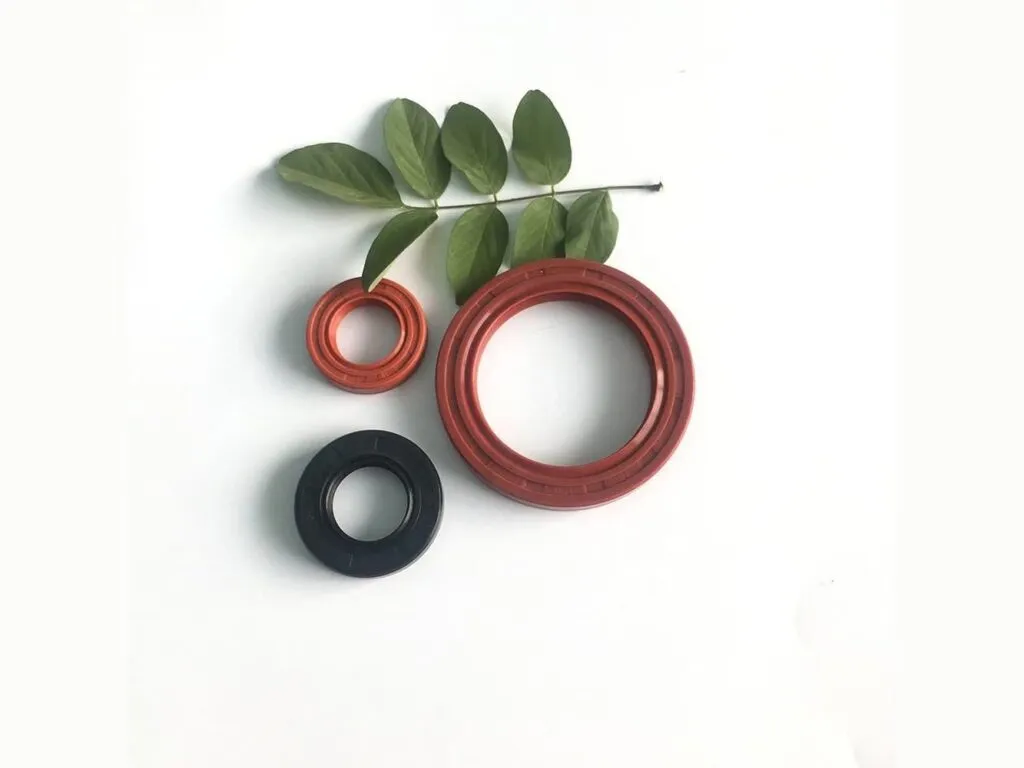

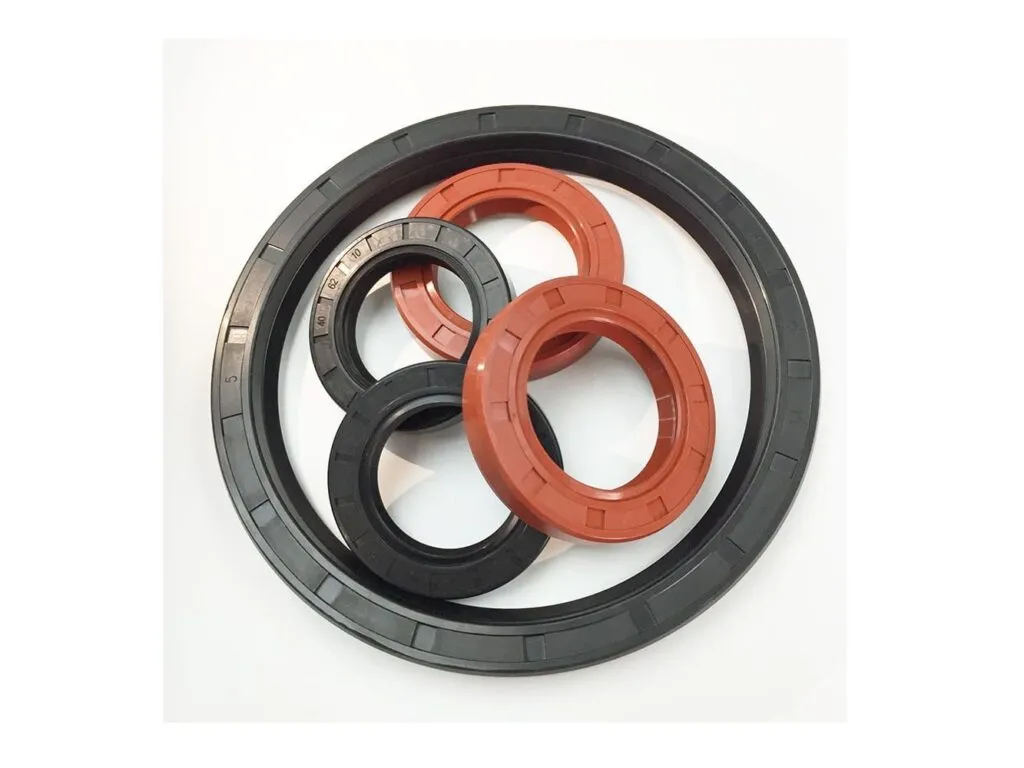

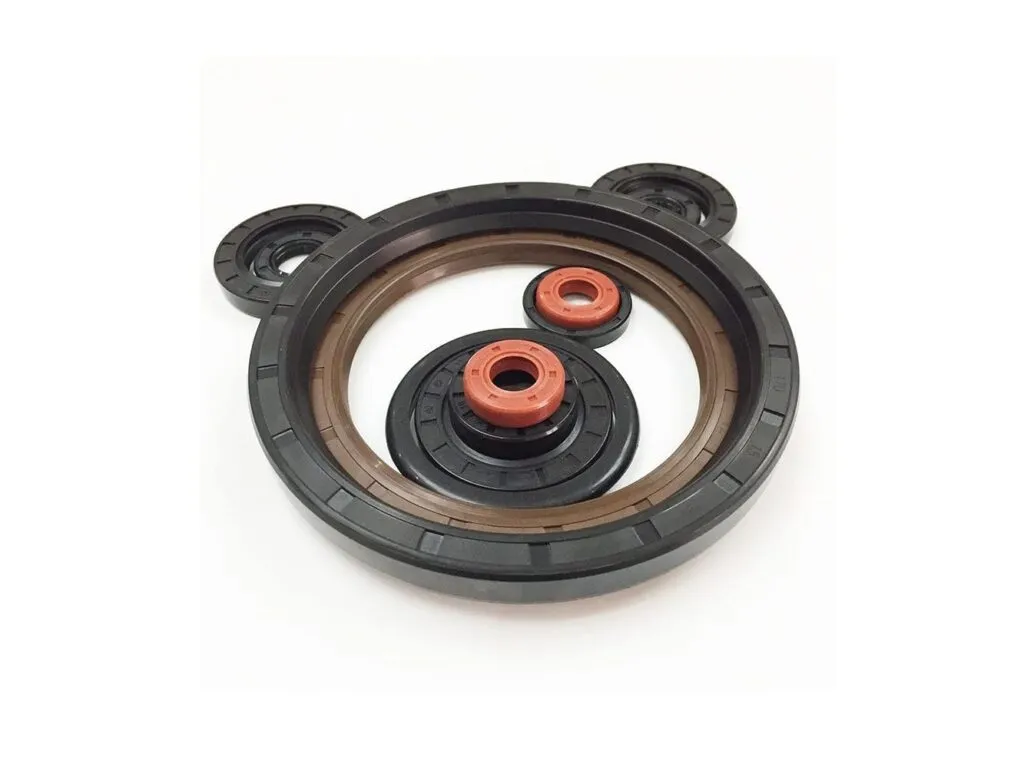

Phớt chặn dầu công nghiệp cỡ lớn (oil seal) là phớt môi cao su, PTFE hoặc GYLON trong vỏ kim loại, lắp ôm trục quay để giữ dầu mỡ và chặn bụi nước. Loại heavy duty chịu -59 đến 204 °C, tốc độ 5 đến 25 m/s, áp chênh nhỏ khoảng 0,48 bar; P/S Seal môi PTFE chịu -90 đến 260 °C; kiểu tách đôi thay được mà không tháo trục.

Phớt chặn dầu công nghiệp là gì, khác phớt cơ khí thế nào

Phớt chặn dầu chỉ ngăn dầu mỡ ở áp thấp, không làm kín chất lỏng có áp. Buồng nước có áp cần phớt cơ khí. Phớt TC, TG thường chỉ cho trục nhỏ và không tách đôi. Cả nhóm nằm trong phớt làm kín của kho.

Các loại phớt chặn dầu công nghiệp theo kiểu môi và vật liệu

• Phớt môi heavy duty vỏ kim loại (Garlock Klozure 50, 53, 59): một hoặc hai môi, 93 đến 204 °C, 0,48 đến 3,4 bar.
• Phớt tách đôi (split oil seal): Klozure 21, 23, 26, 26R1, hai nửa ghép quanh trục, -59 đến 204 °C.
• Phớt PTFE/GYLON (P/S Seal, Klozure 61, 62): môi PTFE -90 đến 260 °C, tốc độ 45 m/s, áp đến 10 bar khi có đỡ phía sau.
• Phớt Poly Split (PS-Seal CinchSeal): polypropylene và thép không gỉ, tách đôi, cho băng tải vít, máy trộn bột.
• Phớt chữ V (V-ring): cao su đặc quay cùng trục, chắn bụi và nước, không làm kín áp.

Thông số kỹ thuật phớt chặn dầu công nghiệp

Klozure chịu 93 đến 204 °C tùy môi, áp 0,48 đến 3,4 bar, tốc độ 5,1 đến 25,4 m/s; P/S Seal vượt về nhiệt và tốc độ.

Thông số	Giá trị
Klozure Model 53	-59 đến 177 °C; 0,48 bar; 15,2 m/s
Klozure Model 59 và 26	Tốc độ 25,4 m/s (5.000 fpm); áp 0,48 bar (7 psi); -30 đến 204 °C
Klozure Model 53G1	93 °C với môi nitrile, 204 °C với môi FKM; 0,48 bar; 7,6 m/s
Klozure Model 54	3,4 bar ở 93 °C, 5,1 m/s; Model 50 và 51 chịu 2,4 bar
Klozure Model 25	-85 đến 204 °C; 5,1 m/s
Garlock P/S Seal: nhiệt	-90 đến 260 °C; GYLON Blue -90 đến 260 °C, GYLON Black -30 đến 204 °C
Garlock P/S Seal: áp, tốc độ	Đến 10 bar (150 psig) có đỡ phía sau; 45 m/s; lệch tâm ±0,15 mm ở 10,2 m/s
Garlock P/S Seal: chứng nhận	FDA, USP VI, EN 1935/2004, ATEX (bản Blue); tương thích SIP/CIP
PS-Seal (CinchSeal)	Chịu lệch trục hướng tâm tổng cộng 6,35 mm (1/4 inch); polypropylene và thép không gỉ
V-ring	Chắn bụi và ẩm, quay cùng trục; tốc độ đến 25,4 m/s (143A, 145A)
Môi phớt dầu NBR	70-75 Shore A, -30 đến 100 °C
Môi phớt dầu FKM	70-75 Shore A, -20 đến 200 °C; phớt dầu FKM của kho có CQ: 75 ± 5 Shore A, đo 79, AMS-7276
Hướng lắp	Môi chính (môi có lò xo) quay về phía dầu cần giữ; môi chắn bụi quay ra ngoài

Bảng tra phớt chặn dầu công nghiệp Klozure, V-ring, P/S Seal theo model

Bảng 32 dòng gồm 24 model Klozure, 6 kiểu V-ring, P/S Seal và PS-Seal, với nhiệt tối đa 260 °C, áp 0,4 đến 3,4 bar và tốc độ 2,5 đến 45 m/s.

Mã	Hãng	Cấu hình môi	Nhiệt (°C)	Áp (bar)	Tốc độ (m/s)	Ghi chú
Klozure Model 50	Garlock	Single lip	93	2,4	5,1	Không công bố
Klozure Model 51	Garlock	Single lip	93	2,4	5,1	Không công bố
Klozure Model 53	Garlock	Single lip	-59 đến 177	0,48	15,2	Không công bố
Klozure Model 53F1	Garlock	Single lip, môi chắn bụi nỉ	93	0,48	5,1	Không công bố
Klozure Model 53G1	Garlock	Single/dual lip, môi chắn bụi GYLON	93 (môi nitrile) / 204 (môi FKM)	0,48	7,6	Nhiệt tùy vật liệu môi
Klozure Model 53R1	Garlock	Hai môi đối nhau	-30 đến 204	0,48	10,2	Không công bố
Klozure Model 53R2	Garlock	Hai môi đối nhau	-30 đến 204	0,48	5,1	Không công bố
Klozure Model 53T2	Garlock	Hai môi nối tiếp	-30 đến 204	0,48	5,1	Không công bố
Klozure Model 54	Garlock	Single lip	93	3,4	5,1	Không công bố
Klozure Model 58	Garlock	Môi Thermo-Ceram	Không công bố	Không công bố	2,5	Không công bố
Klozure Model 59	Garlock	Single lip	-30 đến 204	0,48	25,4	Không công bố
Klozure Model 59G1	Garlock	Single/dual lip, môi chắn bụi GYLON	-30 đến 204	0,48	12,7	Không công bố
Klozure Model 63	Garlock	Single/dual, môi nỉ hoặc GYLON	-30 đến 204	0,4	Không công bố	Không công bố
Klozure Model 21	Garlock	Single lip	-59 đến 204	Không công bố	5,1	Không công bố
Klozure Model 23	Garlock	Single lip, loại tách đôi	-59 đến 204	Không công bố	10,2	Heavy duty / split
Klozure Model 24	Garlock	Single lip	-30 đến 204	Không công bố	5,1	Không công bố
Klozure Model 25	Garlock	Single lip	-85 đến 204	Không công bố	5,1	Không công bố
Klozure Model 26	Garlock	Single lip, loại tách đôi	-30 đến 204	0,48	25,4	Heavy duty / split
Klozure Model 26NS	Garlock	Single lip	-30 đến 204	Không công bố	5,1	Không công bố
Klozure Model 26R1	Garlock	Dual/single lip, môi chắn bụi	-30 đến 204	0,48	25,4	Không công bố
Klozure Model 57	Garlock	Single lip, môi chắn bụi	-30 đến 204	0,48	2,5	Không công bố
Klozure Model 87	Garlock	Single lip	-30 đến 204	0,48	25,4	Không công bố
Klozure Model 88	Garlock	Single lip	93	0,48	25,4	Không công bố
Klozure Model 88E	Garlock	Lắp ngoài, single lip	93	0,48	25,4	Không công bố
V-ring 143A1	Garlock	Phớt chữ V	150	Không công bố	25,4	Chắn bụi, không làm kín áp
V-ring 143A2	Garlock	Phớt chữ V	-30 đến 204	Không công bố	25,4	Không công bố
V-ring 144W1	Garlock	Phớt chữ V	93	Không công bố	12,7	Không công bố
V-ring 144W2	Garlock	Phớt chữ V	93	Không công bố	25,4	Không công bố
V-ring 145A1	Garlock	Phớt chữ V	-30 đến 204	Không công bố	25,4	Không công bố
V-ring 145A2	Garlock	Phớt chữ V	-30 đến 204	Không công bố	25,4	Không công bố
P/S Seal (PTFE lip)	Garlock	Môi GYLON, vỏ kim loại	-90 đến 260 (GYLON Blue); -30 đến 204 (Black)	đến 10 (có đỡ phía sau)	45 (hướng dẫn chung)	Môi PTFE, xem thêm phớt PTFE
PS-Seal (Poly Split)	CinchSeal	Polypropylene + thép không gỉ, tách đôi	Không công bố	Không công bố	Không công bố	Băng tải vít, máy trộn; lệch trục 1/4 inch

Báo giá phớt chặn dầu công nghiệp

Giá phụ thuộc model, cỡ d x D x B, vật liệu môi và số lượng. Gửi model máy hoặc ba số đo qua Zalo để nhận báo giá kèm CO/CQ.

Đặt phớt chặn dầu công nghiệp theo cỡ trục d x D x B

Đo trục, lỗ và bề rộng phớt, hoặc đọc mã trên phớt cũ, rồi gửi ảnh qua Zalo. Garlock P/S Seal có cỡ nhỏ như 8x18x5, 12x28x8, 25x52x7, 28x47x10. Kho xuất CO/CQ và hóa đơn VAT, giao toàn quốc. Trục quay băng tải xem thêm phớt trục quay.

Cách chọn phớt chặn dầu công nghiệp theo nhiệt độ, tốc độ và áp suất

• Máy lớn không tháo trục được: chọn kiểu tách đôi 21, 23, 26.
• Tốc độ trên 15 m/s: Model 59, 26, 87 (25,4 m/s) hoặc P/S Seal (45 m/s).
• Nhiệt trên 204 °C hoặc hóa chất mạnh: môi PTFE/GYLON thay cho cao su.
• Bụi nặng: môi chắn bụi nỉ hoặc GYLON (53F1, 53G1, 59G1).
• Áp trên 0,5 bar: dùng phớt có đỡ phía sau (P/S Seal đến 10 bar) hoặc phớt cơ khí.

Lỗi thường gặp ở phớt chặn dầu công nghiệp và cách xử lý

Bốn hiện tượng hay gặp ở phớt môi gồm rò dầu, môi cứng nứt, bụi lọt vào ổ bi và lắp ngược chiều.

Hiện tượng	Nguyên nhân	Cách xử lý
Rò dầu qua môi phớt	Trục xước, trục lệch quá 0,15 mm (P/S) hoặc áp trong hộp quá cao, hơn 0,5 bar	Thay ống lót trục, thông hơi hộp số, dùng phớt có đỡ phía sau
Môi phớt cứng, nứt	Quá nhiệt: nitrile trên 100 °C, FKM trên 200 °C	Chọn FKM hoặc PTFE/GYLON
Bụi nước lọt vào ổ bi	Không có môi chắn bụi	Thêm V-ring hoặc chọn kiểu có môi chắn bụi
Lắp ngược phớt	Môi chính không quay về phía dầu	Môi lò xo quay vào dầu, môi chắn bụi quay ra ngoài

Số liệu trên trang theo catalogue và datasheet của Garlock và phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: EN 1935.
