Phớt cách ly ổ trục (bearing isolator) IP55 đến IP66, -30 đến 204 °C

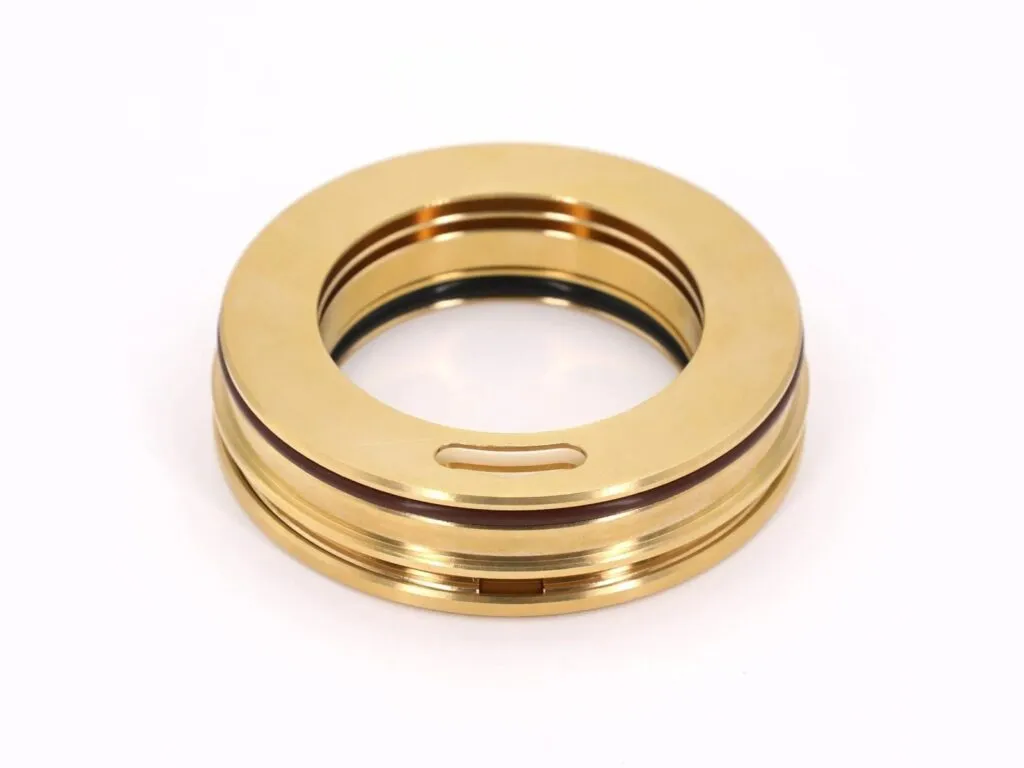

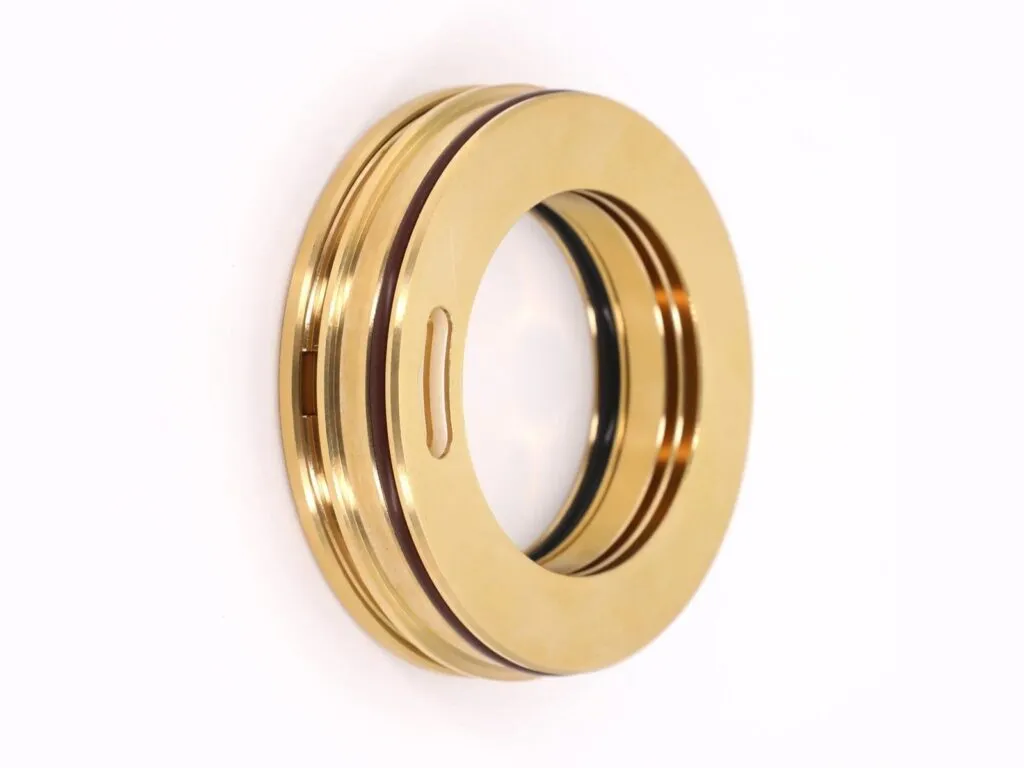

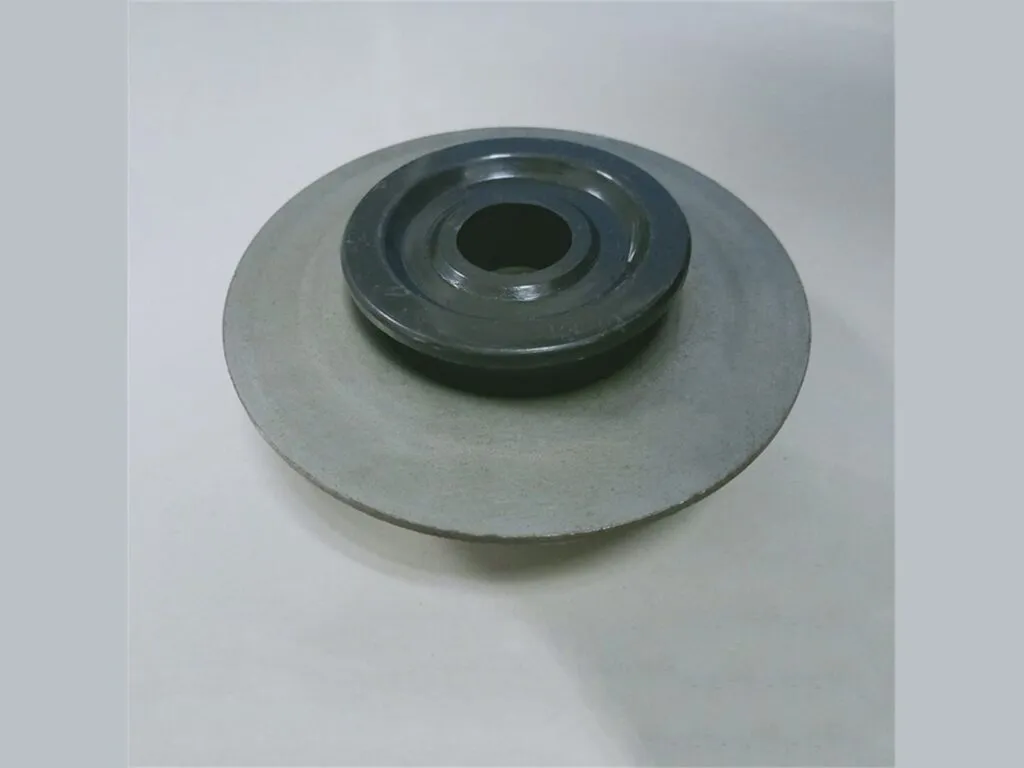

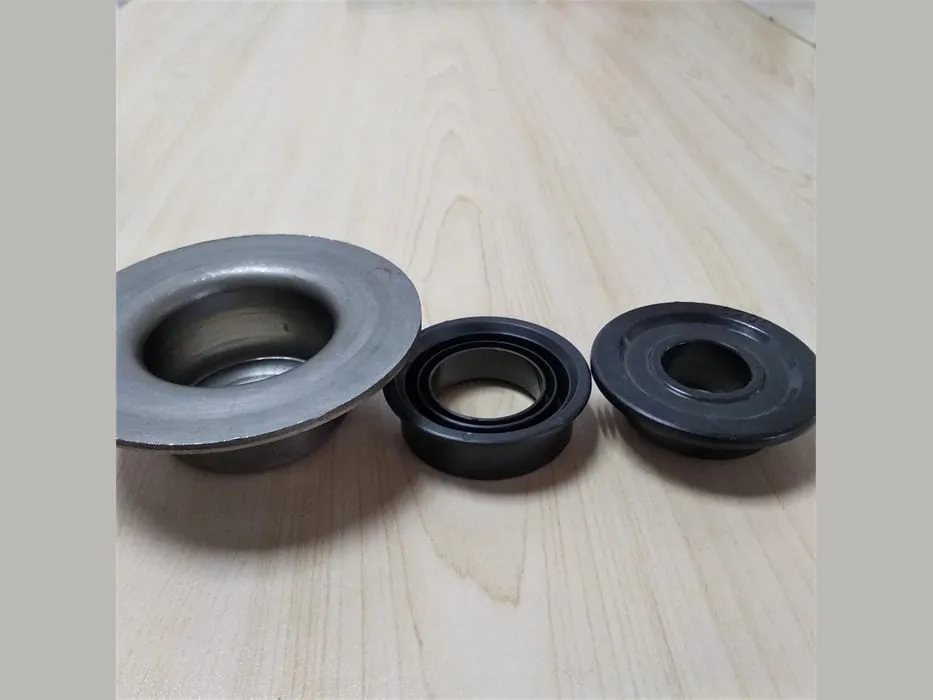

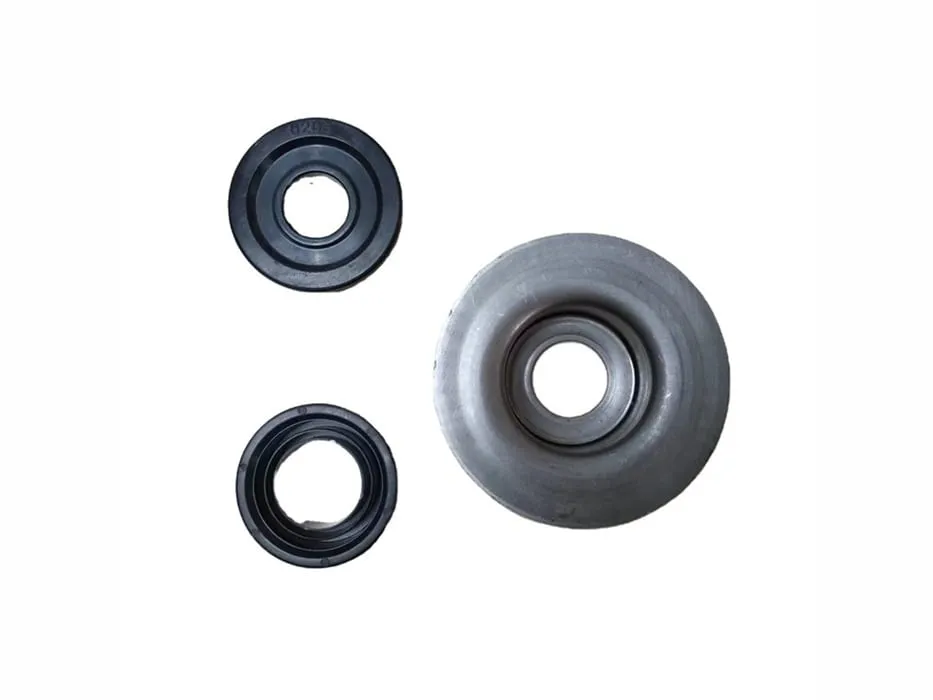

Phớt cách ly ổ trục (bearing isolator, phớt mê cung ổ bi, vòng làm kín ổ trục) là vòng làm kín mê cung không tiếp xúc, gồm phần tĩnh gắn vỏ và phần quay gắn trục. Phớt ngăn bụi, nước vào ổ bi và giữ mỡ, dầu ở lại, đạt IP55 đến IP66, chịu -30 đến 204 °C. Kho nhập 8 kiểu Garlock Klozure.

Phớt cách ly ổ trục là gì, khác phớt chặn dầu thế nào

Phớt cách ly ổ trục không chạm vào trục nên không mài trục và không tạo rãnh, khác phớt chặn dầu kiểu môi tiếp xúc vốn mòn trục theo thời gian. Khi dừng máy, O-ring bịt rãnh chặn ẩm; khi chạy, lực ly tâm đẩy O-ring ra. Cũng khác phớt cơ khí của bơm, loại làm kín chất lỏng có áp. Tổng quan về loại này xem seal là gì.

Các loại phớt cách ly ổ trục theo kiểu và môi trường

• Guardian: vỏ đồng API 610, IP65-66, cho bơm, motor, hộp số; bản XL cỡ 12 đến 24 inch.
• Split Guardian: tách đôi, lắp không tháo trục, IP65.
• Flood-Gard: cho vòng bi bôi trơn ngập dầu, IP66, chịu lệch trục ±0,38 mm.
• Micro-Tec II: bộ lọc bọt vi tế bào silicone cho môi trường nhiều bụi.
• Pur-Gard: vật liệu theo FDA, dò được bằng tia X, tốc độ đến 60,9 m/s.
• SGi: nối đất trục AEGIS xả dòng rò của động cơ biến tần.
• Iso-Gard: rotor, stator PTFE, kháng hóa chất, IP55.

Thông số kỹ thuật phớt cách ly ổ trục

Dải chung IP55 đến IP66, nhiệt -30 đến 204 °C, tốc độ 15 đến 61 m/s; bảng gồm 12 dòng.

Thông số	Giá trị
Tiêu chuẩn chung	Vượt qua IEEE 841-2001; IP65-66 theo NEMA MG 1-2003 (Guardian, Micro-Tec II, SGi); vỏ đồng đạt API 610, inox 316 theo yêu cầu
Guardian: cấu hình lắp	Có mặt bích (tách đôi và nguyên khối); mặt bích mặt cắt nhỏ tới 0,188 inch (4,76 mm); không mặt bích; trục bậc; vỏ khối chia đôi; thiết kế đứng; gắn bề mặt
Guardian: nhiệt, vật liệu đệm	-30 đến 204 °C; O-ring FKM, vòng đệm unitizing PTFE độn graphite
Guardian: cỡ trục các mã liệt kê	1,378 inch (khoảng 35 mm) đến 4,000 inch (101,6 mm)
Split Guardian	IP65; Cam-Lock không cần máy ép; vòng đệm tĩnh với trục và vỏ nên không gây xước; tiêu thụ ít năng lượng hơn phớt môi tiếp xúc 97 đến 99%
Flood-Gard	-30 đến 204 °C; lệch trục so với lỗ ±0,38 mm; dịch dọc trục ±0,25 mm; 15,24 m/s; áp trong 7 psi (khoảng 0,48 bar); IP66 một số cấu hình
Pur-Gard	-30 đến 204 °C; lệch trục ±0,51 mm; dịch dọc trục ±0,38 mm; tốc độ tối đa 60,9 m/s; IP66 (có mặt bích, mặt cắt nhỏ, vỏ chia đôi) và IP55 (không mặt bích)
Iso-Gard	Rotor, stator PTFE theo FDA; FKM theo FDA; tốc độ đến 22,9 m/s; dịch dọc trục ±0,38 mm; lệch tâm ±0,51 mm; IP55; có kiểu phớt mỡ, mặt cắt nhỏ 4,76 mm
Micro-Tec II	Bộ lọc bọt vi tế bào silicone kín bên trong; IP65-66; vỏ đồng API 610, inox 316 theo yêu cầu
SGi	Công nghệ nối đất trục AEGIS cho động cơ biến tần; IP65-66; có mặt bích, không mặt bích, gắn bề mặt
Nguyên lý	Hai phần tĩnh và quay, O-ring nằm trên rãnh phân cách; chạy không chạm nhau
Kết cấu	Mê cung không tiếp xúc, vòng đệm unitizing loại bỏ tiếp xúc kim loại với kim loại giữa stato và rôto; lắp bằng tay, không cần máy ép

Bảng tra phớt cách ly ổ trục theo kiểu và cấu hình lắp

Bảng 12 dòng: 8 kiểu Garlock Klozure theo môi trường làm việc và 4 cấu hình lắp đặt chung.

Mã	Vật liệu / đặc điểm	Cấp bảo vệ	Dùng cho
Guardian	Đồng API 610; inox 316 theo yêu cầu; O-ring	IP65-66	Bơm, motor, hộp số
Guardian XL	Cỡ 12 đến 24 inch (305 đến 610 mm)	Không công bố	Thiết bị lớn
Split Guardian	Tách đôi, Cam-Lock	IP65	Lắp không tháo trục
Flood-Gard	Mê cung, chịu ngập dầu	IP66 (một số cấu hình IP55)	Vòng bi ngập dầu
Micro-Tec II	Lọc bọt silicone	IP65-66	Môi trường bụi
Pur-Gard	Vật liệu FDA, dò được bằng tia X	IP66 (IP55 không mặt bích)	Chế biến thực phẩm
SGi	Nối đất trục AEGIS	IP65-66	Động cơ biến tần VFD
Iso-Gard	Rotor, stator PTFE; FKM	IP55	Môi trường hóa chất, thực phẩm
Cấu hình có mặt bích	Tách đôi hoặc nguyên khối	IP66 (Pur-Gard)	Lắp ngoài vỏ
Cấu hình mặt cắt nhỏ	Nguyên khối, mặt cắt tới 0,188 inch (4,76 mm)	IP66	Vỏ mỏng
Cấu hình không mặt bích	Nguyên khối, không nhô khỏi vỏ	IP55	Lỗ vỏ sâu
Trục bậc, đứng, chia đôi, gắn bề mặt	Thiết kế riêng theo trục	IP66 (trục bậc, đứng, vỏ chia đôi)	Trục bậc, trục đứng, motor hẹp

Báo giá phớt cách ly ổ trục

Giá phớt cách ly ổ trục phụ thuộc kiểu, cỡ trục, vật liệu vỏ đồng hoặc inox 316 và số lượng. Hàng nhập có CO/CQ. Gửi cỡ trục, cỡ lỗ vỏ qua Zalo để nhận báo giá.

Đặt phớt cách ly ổ trục theo cỡ trục và lỗ vỏ

Đo đường kính trục và lỗ vỏ, ghi cấu hình lắp (có mặt bích, mặt cắt nhỏ, không mặt bích) rồi gửi ảnh và số đo qua Zalo. Có CO/CQ, hóa đơn VAT, giao toàn quốc. Cùng nhóm phớt làm kín còn có phớt trục quay cho băng tải vít, máy trộn.

Cách chọn phớt cách ly ổ trục theo môi trường và cấp IP

• Rửa áp lực, ngập nước: Flood-Gard hoặc Guardian IP66.
• Thực phẩm: Pur-Gard (FDA, dò kim loại).
• Động cơ biến tần: SGi để xả dòng rò trục.
• Không tháo được khớp nối: Split Guardian (IP65).

Lỗi thường gặp ở phớt cách ly ổ trục và cách xử lý

Bốn lỗi gặp nhiều, từ mỡ thoát ra đến phớt môi mòn rãnh trục.

Hiện tượng	Nguyên nhân	Cách xử lý
Mỡ thoát ra ngoài ổ bi	Lắp lệch hoặc rãnh thoát bị bít	Lắp đồng tâm, giữ rãnh thoát thông
Nước vào ổ bi khi rửa	Dùng loại IP55 cho nơi rửa áp lực	Chọn mã IP66 (Flood-Gard, Guardian có mặt bích)
Vòng bi motor biến tần bị rỗ điện	Dòng rò trục (VFD)	Dùng SGi nối đất trục AEGIS
Phớt môi mòn rãnh trục	Phớt tiếp xúc	Đổi sang phớt cách ly không tiếp xúc

Số liệu trên trang theo catalogue và datasheet của Garlock; tiêu chuẩn tham chiếu: API 610.
