Phớt cơ khí Garlock Klozure, EagleBurgmann, 6 đến 26,7 bar, trục 10 đến 101,6 mm

Phớt cơ khí (mechanical seal, phớt mặt chà) là bộ làm kín trục bơm gồm mặt quay và mặt tĩnh ép sát nhau bằng lò xo hoặc ống xếp, thường làm từ carbon, gốm, SiC hoặc tungsten carbide. Tùy kiểu, phớt chịu 6 đến 26,7 bar, -35 đến 204 °C, trục 10 đến 101,6 mm.

Phớt cơ khí là gì, khác phớt chặn dầu thế nào

Phớt chặn dầu (TC, TG) là phớt môi cao su chỉ chịu chênh áp khoảng 0,5 bar nên không thay được phớt cơ khí ở buồng nước. Phớt nổi của máy công trình là loại khác, hai vòng thép mài, không lò xo. So với dây tết chèn, phớt cơ khí rò ít hơn nhưng đắt hơn và phải đúng cỡ trục. Cả nhóm thuộc phớt làm kín, khái niệm chung xem seal là gì.

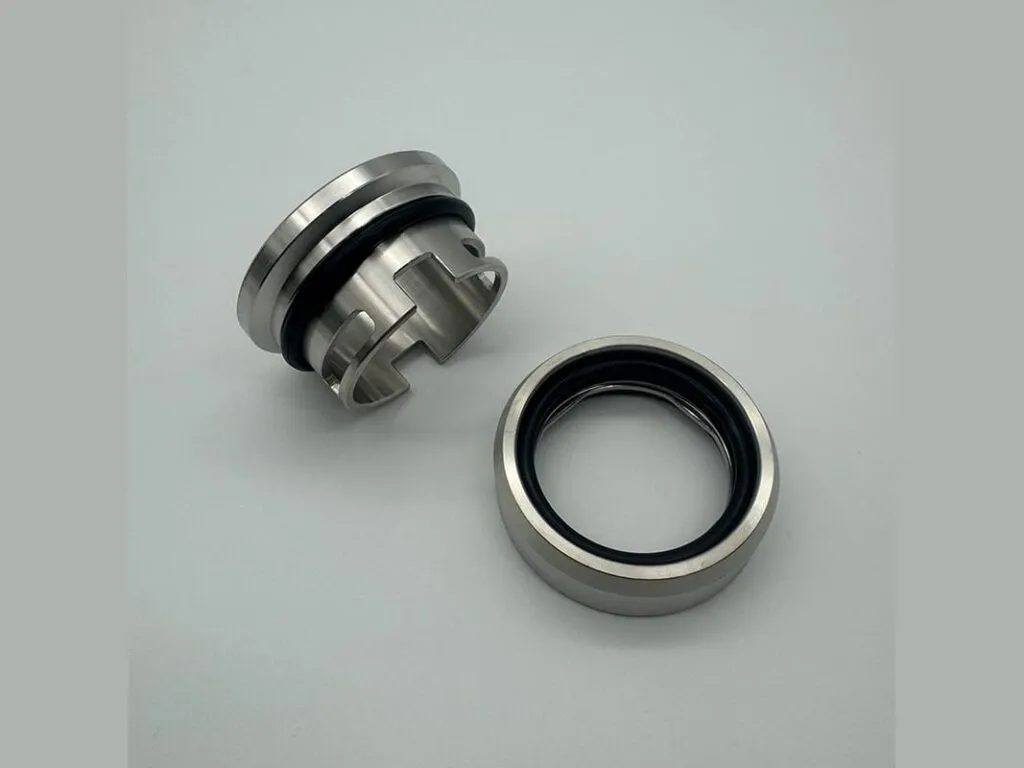

Các loại phớt cơ khí theo cấu tạo và hãng

• Ống xếp cao su, lò xo đơn (301, 109/MG1, 560A, Garlock PK): rẻ, dùng cho bơm nước và hộp số, 6 đến 16 bar, -20 đến 140 °C.
• Lò xo côn (155, BT-FN): chạy một chiều quay, 12 bar, -35 đến 180 °C, 15 m/s.

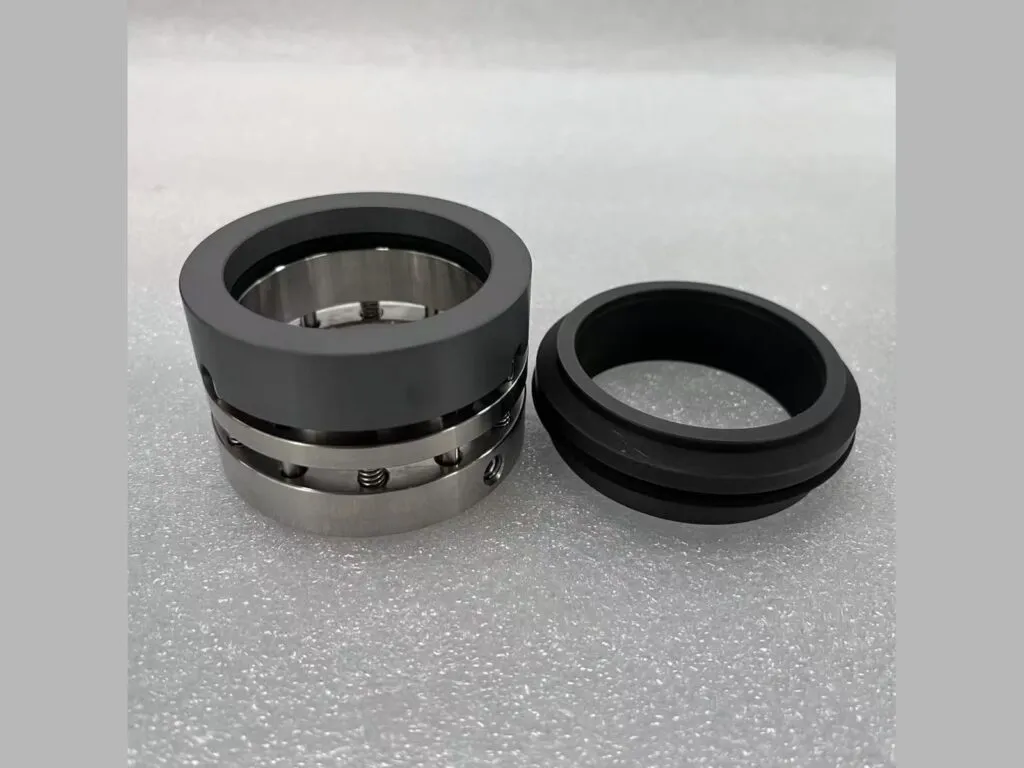

• Cân bằng, nhiều lò xo cô lập (Garlock Style 80, 10, 16): chịu 26,7 bar, hợp bơm ANSI và hóa chất.
• Ống xếp kim loại (Garlock Style 60, 65): không lò xo nên không kẹt; Style 60 chịu 20 bar, 204 °C, 25,5 m/s, Style 65 là bản nhiệt độ cao.

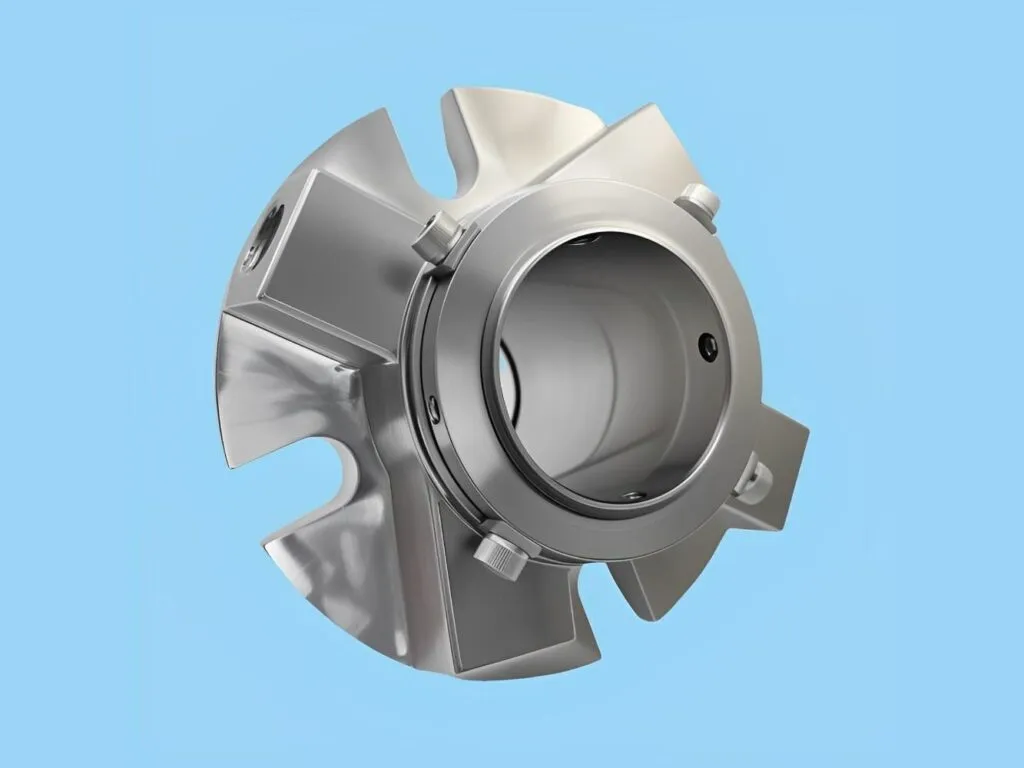

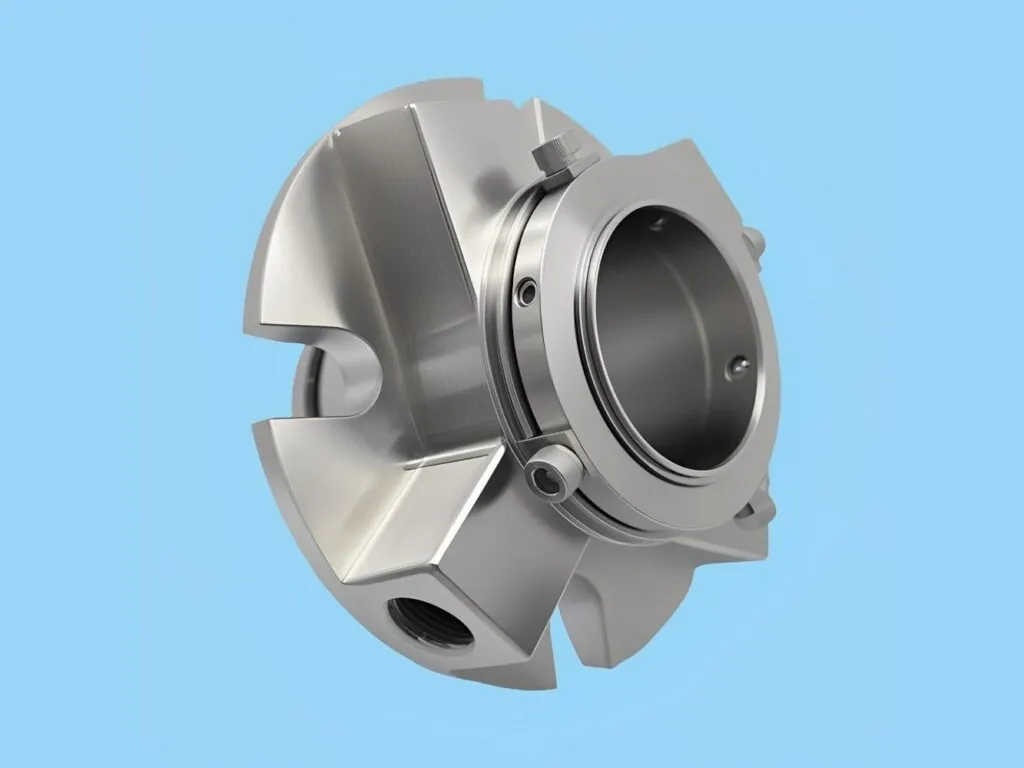

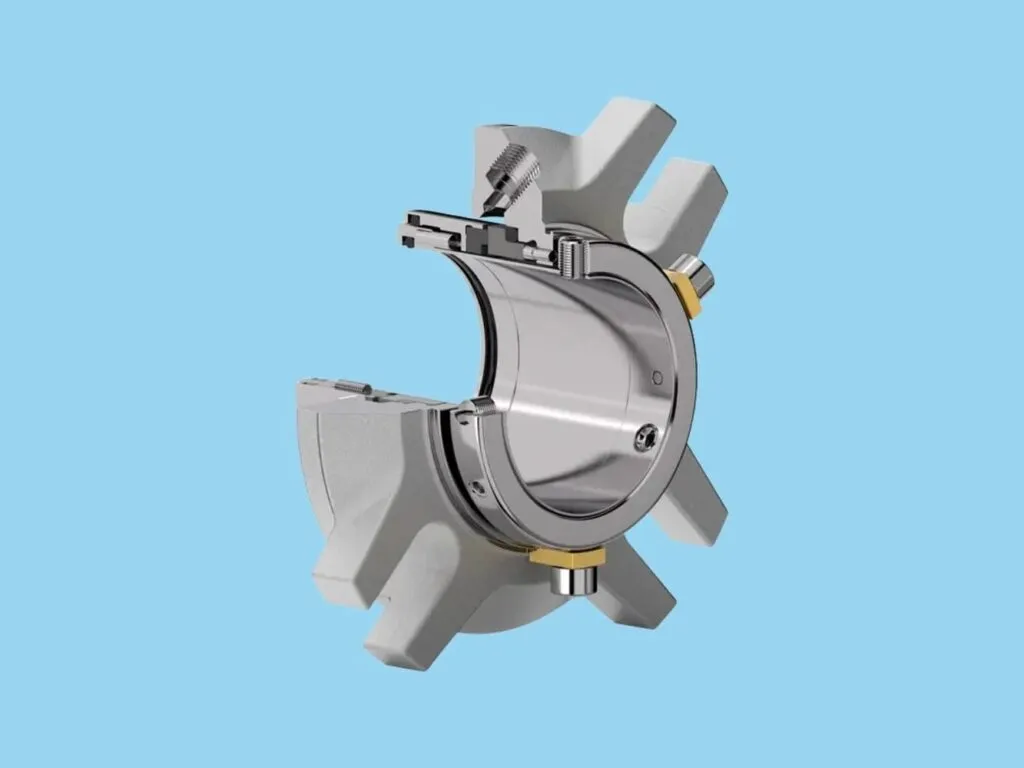

• Cartridge: lắp sẵn trong ống lót, thay nhanh không cần chỉnh; 10 bar, 148 °C, trục từ 25,4 mm.

Thông số kỹ thuật phớt cơ khí

Garlock PK chịu 10 bar, 204 °C, trục 12,7 đến 76,2 mm; Style 80 chịu 26,7 bar, trục đến 101,6 mm.

Thông số	Giá trị
Garlock Klozure PK	Trục 12,7 đến 76,2 mm; 10 bar (150 psi); chân không 711 mmHg; đến 204 °C; 12,7 m/s
Garlock PK: vật liệu	Vỏ 316SS; lò xo inox; ống xếp FKM hoặc nitrile; mặt carbon hóa học và gốm (tùy chọn SiC, tungsten carbide)
Garlock Style 80	Trục 12,7 đến 101,6 mm; 26,7 bar (400 psi); chân không 700 mmHg
Style 80: nhiệt theo O-ring	FKM -30 đến 204 °C; EPR -55 đến 260 °C; Kalrez tùy chọn
Style 80: vật liệu	Vỏ 316SS; mặt quay carbon hoặc tungsten carbide; vít và lò xo Hastelloy C
Garlock Style 60	20 bar (300 psi); chân không 750 mmHg; 204 °C; 25,5 m/s (5.000 fpm); ống xếp kim loại thường không sửa được
Cartridge: giới hạn	Trục từ 25,4 mm; 10 bar; chân không hoàn toàn; 148 °C (300 °F); 12,7 m/s; lệch trục TIR 25,4 mm; dịch dọc trục TAM 25,4 mm
Cartridge: vật liệu	Ống lót và vỏ 316SS, Alloy 20; mặt quay SiC; mặt tĩnh carbon hoặc tungsten carbide; lò xo Hastelloy C; O-ring FKM, tùy chọn Aflas hoặc Kalrez
EagleBurgmann 301 (BT-AR)	Ống xếp cao su, quay hai chiều; tối đa 6 bar (1 bar nếu có khóa vòng tĩnh); -20 đến 120 °C; 10 m/s
EagleBurgmann 155 (BT-FN)	Lò xo côn, một chiều quay; 12 bar; -35 đến 180 °C; 15 m/s; dùng cho Ebara CD, CDX, JE (trục 15), JES/JESX (trục 12)
EagleBurgmann 109 (MG1)	Ống xếp cao su, lò xo trụ ngoài, hai chiều; 16 bar (eMG1 18 bar); -20 đến 140 °C; 10 m/s; trục 10 đến 100 mm
EagleBurgmann 560A (EA560)	Ống xếp cao su, vòng tĩnh có chén cao su; 7 bar; -20 đến 100 °C; 5 m/s
Gioăng phụ trong nước nóng	EPDM đến 140 °C, không dùng với dầu khoáng; FKM đến 200 °C trong dầu nhưng khoảng 90 °C trong nước nóng

Bảng tra phớt cơ khí Garlock Klozure, EagleBurgmann theo kiểu

Bảng 8 dòng gồm Garlock Klozure, EagleBurgmann và cartridge, trục 10 đến 101,6 mm, áp 6 đến 26,7 bar, nhiệt -35 đến 260 °C.

Mã / kiểu	Hãng	Cấu tạo	Trục (mm)	Áp tối đa (bar)	Nhiệt (°C)	Tốc độ (m/s)	Ghi chú
PK	Garlock Klozure	Lò xo đơn, ống xếp FKM/nitrile	12,7 - 76,2	10	đến 204	12,7	Hộp số, bơm ly tâm, hộp nhồi nông
Style 80	Garlock Klozure	Cân bằng, nhiều lò xo	12,7 - 101,6	26,7	-30 đến 204 (FKM); -55 đến 260 (EPR)	Không công bố	Bơm ANSI, hoá chất, bùn nhẹ
Style 60	Garlock Klozure	Ống xếp kim loại, một mặt quay	Không công bố	20	đến 204	25,5	Hoá chất, bùn nhẹ; không sửa được
Cartridge	Phổ thông (tương thích Dodge, Falk)	Lắp sẵn trong ống lót 316SS/Alloy 20	từ 25,4	10	đến 148	12,7	Băng tải vít, van quay
301 (BT-AR)	EagleBurgmann	Ống xếp cao su	Không công bố	6	-20 đến 120	10	Bơm gia đình, bơm tăng áp
155 (BT-FN)	EagleBurgmann	Lò xo côn, một chiều	12 - 15 (Ebara)	12	-35 đến 180	15	Ebara CD, CDX, JE, JES, JESX
109 (MG1)	EagleBurgmann	Ống xếp cao su, lò xo trụ	10 - 100	16 (eMG1 18)	-20 đến 140	10	Phớt lùn
560A (EA560)	EagleBurgmann	Ống xếp cao su, chén cao su	Không công bố	7	-20 đến 100	5	Phớt cao

Báo giá phớt cơ khí

Giá phụ thuộc kiểu, hãng, đường kính trục, vật liệu mặt, gioăng phụ và số lượng. Gửi model bơm, đường kính trục và ảnh phớt cũ qua Zalo để nhận báo giá.

Đặt phớt cơ khí theo cỡ trục và model bơm

Đo đường kính trục (mm) và chiều cao buồng làm kín, ghi lưu chất, nhiệt, áp, chiều quay rồi gửi qua Zalo kèm ảnh phớt cũ. Cartridge cho băng tải vít chọn theo mã Dodge TXT (TXT1 đến TXT7), Dodge TA (TA0107L đến TA7315H) hoặc Falk. Kho xuất CO/CQ, VAT, giao toàn quốc.

Cách chọn phớt cơ khí theo áp suất, nhiệt độ và chiều quay

• Nước sạch dưới 6 bar và 120 °C: kiểu 301; đến 16 bar: kiểu 109 (MG1); đến 26,7 bar: Style 80.
• Bơm Ebara quay một chiều: kiểu 155; quay hai chiều: 301, 109.
• Nước nóng: gioăng phụ EPDM đến 140 °C; dầu nóng: FKM đến 200 °C.
• Có bùn, hạt rắn: Style 60 ống xếp kim loại, hoặc Style 80 lò xo cô lập.

Lỗi thường gặp ở phớt cơ khí và cách xử lý

Bốn hiện tượng hay gặp: rò sau khi lắp, mặt mòn nóng, gioăng phụ phồng, hộp số vẫn rò.

Hiện tượng	Nguyên nhân	Cách xử lý
Rò nước ở mặt phớt ngay sau khi lắp	Mặt phớt bám bẩn hoặc lắp sai chiều cao nén lò xo	Lau mặt kín, lắp đúng chiều cao theo catalogue, không để mặt chạy khô
Mặt phớt mòn nhanh, nóng	Bơm chạy khô hoặc thiếu lưu chất làm mát mặt	Mồi nước đầy trước khi chạy, lắp đường xả
Gioăng phụ phồng, hỏng	Sai vật liệu so với lưu chất: FKM trong nước nóng, EPDM trong dầu	Chọn EPDM cho nước nóng, FKM cho dầu
Hộp số vẫn rò dù đã thay phớt môi	Phớt môi TC chỉ chịu khoảng 0,5 bar	Dùng phớt cơ khí PK cho hộp số có áp

Số liệu trên trang theo catalogue và datasheet của Garlock.
