Màng bơm khí nén Garlock ONE-UP, Neoprene 7992, 8798, -10 đến 176°C

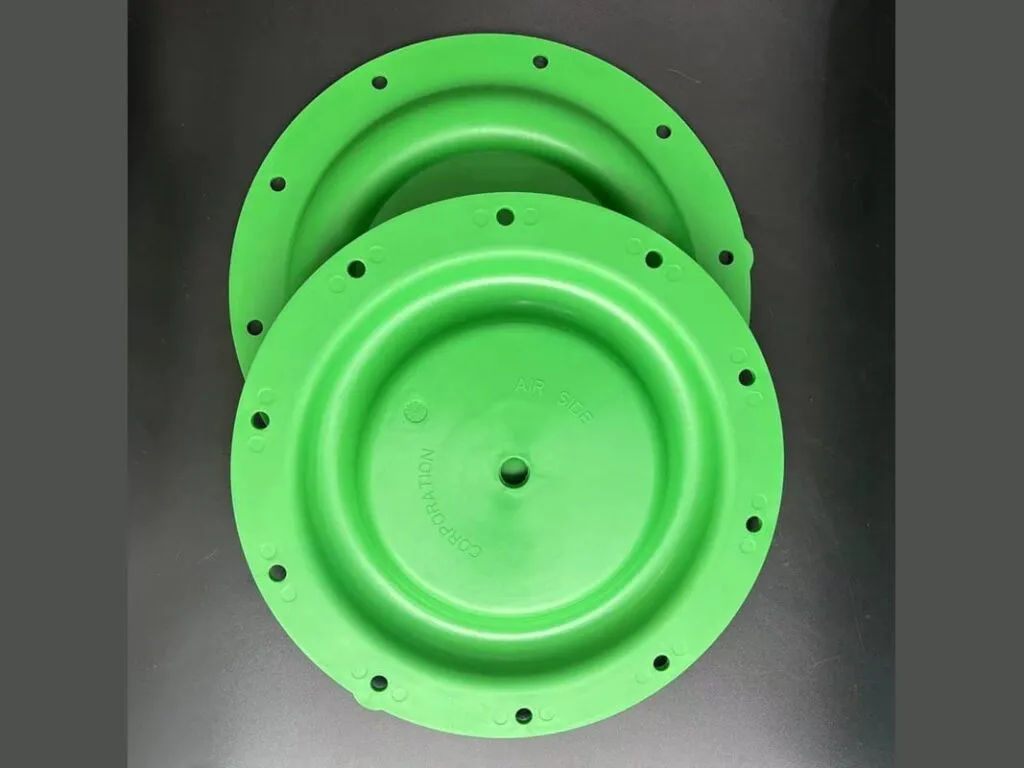

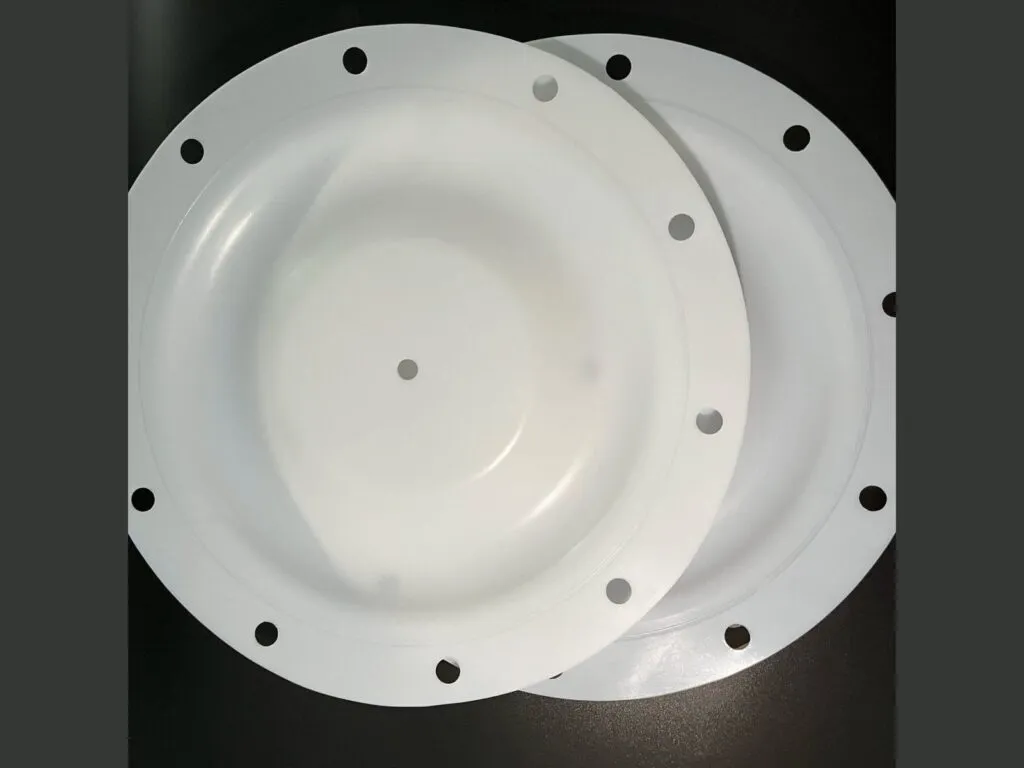

Màng bơm (màng bơm khí nén, pump diaphragm) là tấm màng đàn hồi trong bơm màng khí nén AODD, chuyển động qua lại để hút đẩy chất lỏng và ngăn khí nén với lưu chất. Màng Garlock ONE-UP có mặt PTFE dính liền lưng cao su, chịu pH 0 đến 14, từ -10 đến 176°C tùy lưng; kho còn nhận gia công màng theo mẫu.

Màng bơm là gì, khác màng van và tấm PTFE thế nào

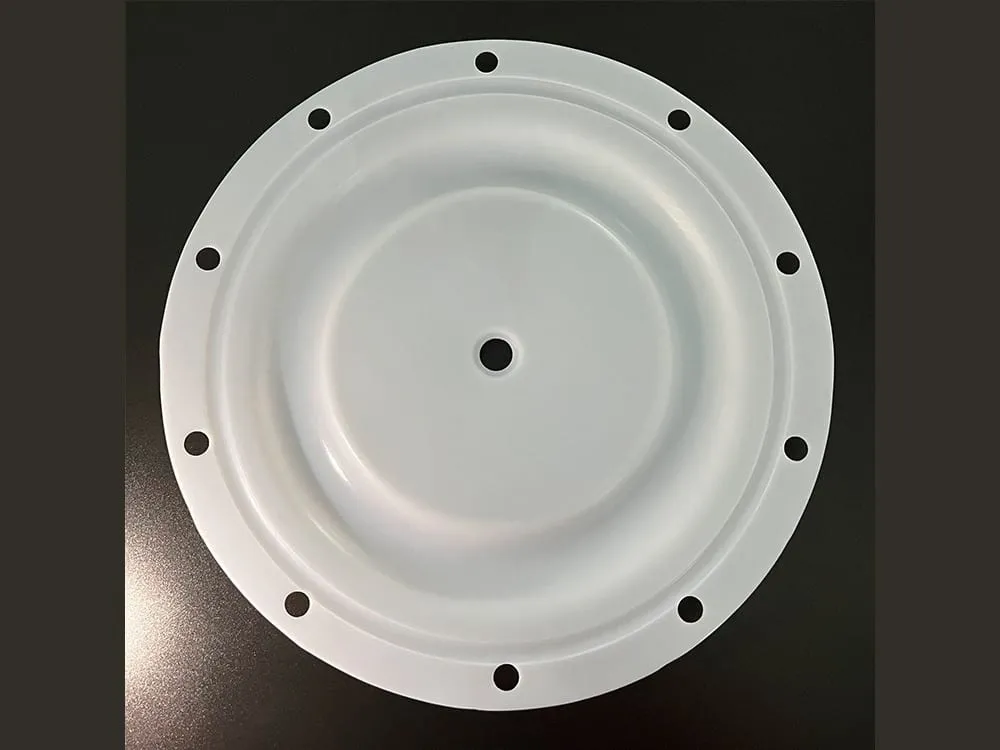

Màng ONE-UP có mặt thấm ướt GORE ePTFE dính nguyên khối vào lưng cao su gia cường, tuổi thọ cao hơn 3,5 lần màng PTFE thông thường theo Garlock.

Màng bơm khác màng ngăn của van màng và khác tấm PTFE cắt gioăng. Màng Neoprene gia cường vải 7992, 8798 cũng không phải màng ONE-UP có mặt PTFE. Màng nằm trong nhóm phớt làm kín, cạnh phớt PTFE.

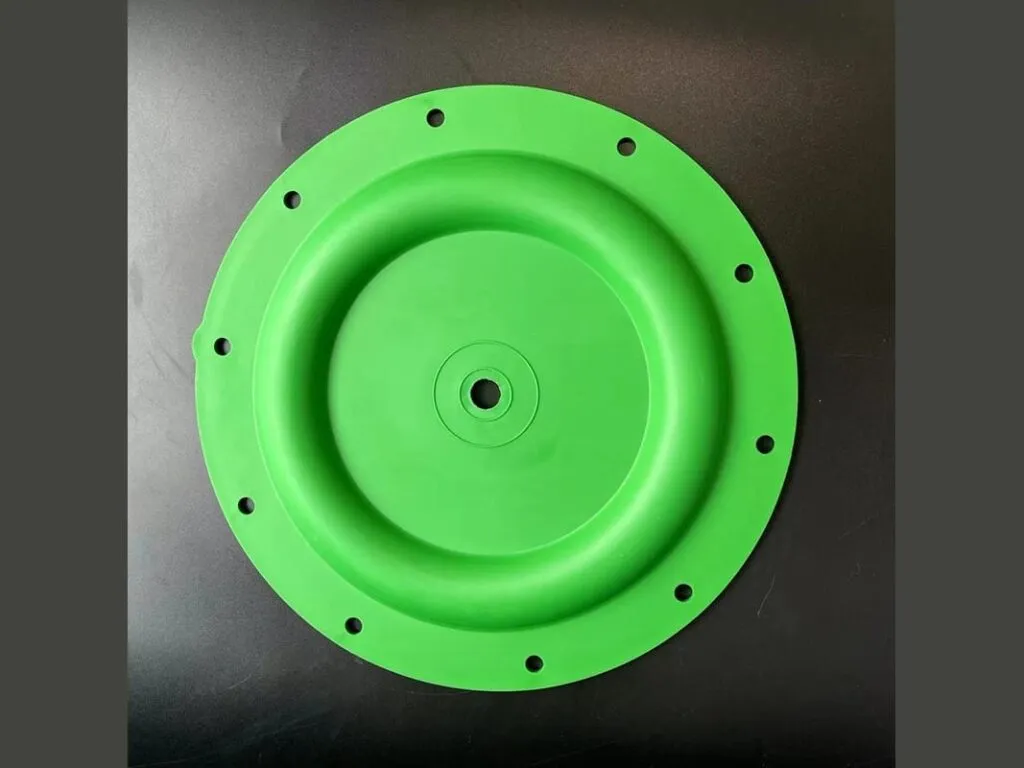

Các loại màng bơm theo vật liệu lưng và cấu tạo

• ONE-UP lưng Neoprene: mặt GORE ePTFE, nhiệt -10 đến 93°C (14 đến 200°F).
• ONE-UP lưng EPDM: -10 đến 137°C (14 đến 280°F).
• ONE-UP lưng Viton (FKM): 0 đến 176°C (32 đến 350°F).
• Màng Neoprene gia cường vải (Garlock 7992, 8798): 7992 vải 22 oz (567 g), 8798 vải nylon 13 oz (367 g); tối đa 121°C.
• Màng cao su gia công theo yêu cầu: màng cuộn, màng phẳng, màng bơm nhu động, bơm bánh răng, theo bản vẽ.

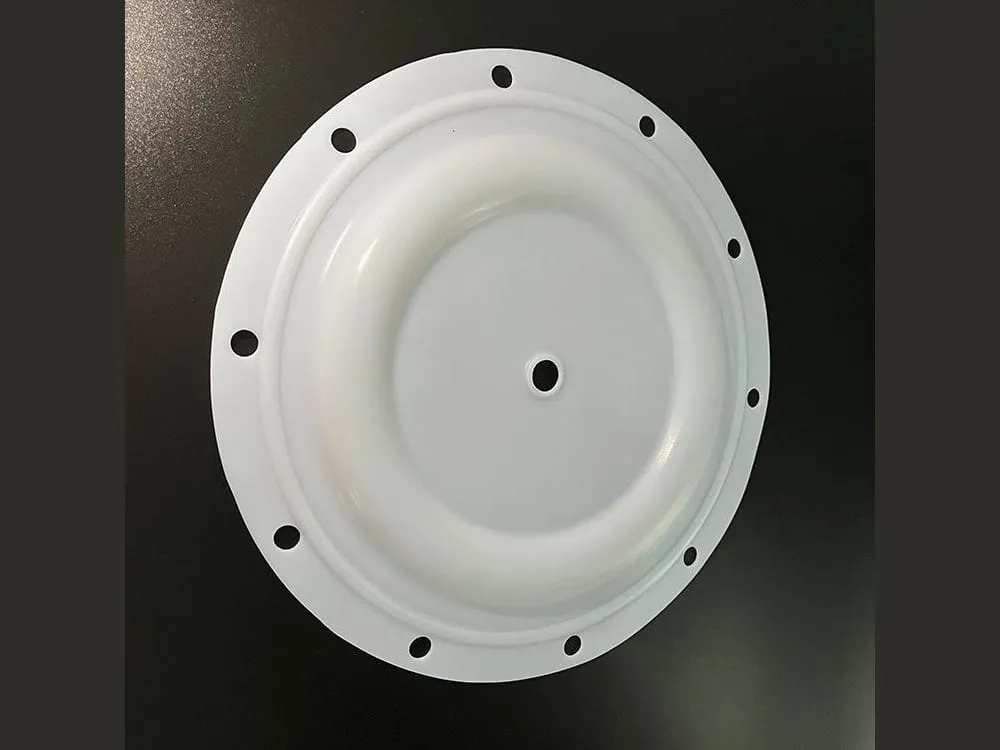

Thông số kỹ thuật màng bơm

Màng ONE-UP chịu pH 0 đến 14, trừ kim loại kiềm nóng chảy và flo nguyên tố; nhiệt phụ thuộc lưng cao su, từ -10°C đến 176°C.

Thông số	Giá trị
ONE-UP: cấu tạo	Mặt thấm ướt GORE ePTFE dính nguyên khối vào lưng cao su gia cường (Neoprene, EPDM, Viton); tuổi thọ cao hơn 3,5 lần màng PTFE thông thường
ONE-UP: nhiệt lưng Neoprene	14 đến 200°F (-10 đến 93°C)
ONE-UP: nhiệt lưng EPDM	14 đến 280°F (-10 đến 137°C)
ONE-UP: nhiệt lưng Viton	32 đến 350°F (0 đến 176°C)
ONE-UP: pH, giới hạn	pH 0 đến 14, trừ kim loại kiềm nóng chảy và flo nguyên tố; chỉ dùng công nghiệp, không dùng thực phẩm, dược, mỹ phẩm, y tế
Garlock 7992	Neoprene gia cường vải hose duck 22 oz (567 g); nhiệt tối đa 250°F (121°C)
Garlock 8798	Neoprene gia cường vải nylon 13 oz (367 g); nhiệt tối đa 250°F (121°C)
Bơm tương thích với ONE-UP	Almatec, ARO, Depa, Blagdon, Flotronics, Graco, Unitec, Verder, Versamatic, Warren Rupp, Wilden, Yamada
Màng cuộn (rolling)	Chỉ chịu áp khi đã tạo hình; hành trình rất lớn; độ trễ thấp; không trượt dính; diện tích hiệu dụng gần như không đổi
Màng phẳng (flat)	Chịu áp từ cả hai phía; diện tích hiệu dụng hai mặt bằng nhau; hành trình tùy thiết kế
Cỡ màng	Theo model bơm, ví dụ 1/2 inch cho ARO PD05P, 1-1/2 inch cho Warren Rupp S15

Bảng tra loại màng bơm theo hãng, vật liệu và nhiệt

Bảng 8 dòng gồm ONE-UP ba lưng, Garlock 7992, 8798 và ba dạng gia công, nhiệt từ -10 đến 176°C, pH 0 đến 14 với ONE-UP.

Mã / loại	Hãng	Vật liệu mặt thấm ướt	Vật liệu lưng	Nhiệt (°C)	pH	Ghi chú
ONE-UP Neoprene	Garlock	GORE ePTFE	Neoprene	-10 đến 93	0–14	Công nghiệp, không dùng thực phẩm
ONE-UP EPDM	Garlock	GORE ePTFE	EPDM	-10 đến 137	0–14	Công nghiệp, không dùng thực phẩm
ONE-UP Viton	Garlock	GORE ePTFE	Viton (FKM)	0 đến 176	0–14	Công nghiệp, không dùng thực phẩm
Style 7992	Garlock	Neoprene gia cường vải 22 oz (567 g)	Neoprene	đến 121	Không công bố	Bơm màng, vải hose duck
Style 8798	Garlock	Neoprene gia cường nylon 13 oz (367 g)	Neoprene	đến 121	Không công bố	Nhẹ hơn 7992
Màng cuộn (rolling)	Gia công theo bản vẽ	Cao su theo yêu cầu	Theo yêu cầu	Theo vật liệu	Không công bố	Hành trình lớn
Màng phẳng (flat)	Gia công theo bản vẽ	Cao su theo yêu cầu	Theo yêu cầu	Theo vật liệu	Không công bố	Chịu áp hai phía
Màng bơm nhu động, bánh răng, ly tâm	Gia công theo bản vẽ	Cao su theo yêu cầu	Theo yêu cầu	Theo vật liệu	Không công bố	Màng ngăn, gioăng

Tài liệu bơm của Garlock còn ghi dải rộng hơn cho lưng EPDM (đến 149°C) và Viton (đến 177°C); với mã cụ thể, kho xác nhận nhiệt theo model bơm khi báo giá.

Báo giá màng bơm

Giá màng bơm phụ thuộc model bơm, cỡ màng, vật liệu lưng (Neoprene, EPDM, Viton), số lượng và yêu cầu CO, CQ. Gửi model bơm hoặc ảnh màng cũ qua Zalo để kho báo giá.

Đặt màng bơm theo model bơm và cỡ màng

Đọc hãng và model trên thân bơm (Wilden, Graco, ARO, Warren Rupp…), đo đường kính màng cũ rồi gửi ảnh qua Zalo. Màng đặc biệt cần bản vẽ hoặc mẫu, kèm đường kính, độ dày, vật liệu và điều kiện làm việc. Hàng có CO, CQ, xuất VAT, giao toàn quốc.

Cách chọn màng bơm theo hóa chất, nhiệt độ và model bơm

• Xác định model bơm và cỡ màng trước.
• Hóa chất ăn mòn pH 0 đến 14: chọn ONE-UP mặt PTFE.
• Nhiệt trên 137°C: chọn lưng Viton (đến 176°C) thay vì EPDM hoặc Neoprene.
• Nước, môi chất nhẹ: màng Neoprene gia cường vải, 7992 vải nặng hơn, 8798 nhẹ hơn.
• Thực phẩm, dược: không dùng ONE-UP, cần màng vật liệu FDA riêng.

Lỗi thường gặp ở màng bơm và cách xử lý

Bốn lỗi hay gặp ở màng bơm khí nén, kèm nguyên nhân và cách xử lý tại bơm.

Hiện tượng	Nguyên nhân	Cách xử lý
Màng rách sớm	Môi chất mài mòn hoặc áp khí quá cao so với đầu ra	Chọn ONE-UP (tuổi thọ gấp 3,5 lần PTFE thường), cân lại áp khí
Lưng cao su phồng, nứt	Sai vật liệu so với lưu chất hoặc vượt nhiệt	Đổi lưng Viton hoặc EPDM theo nhiệt, kiểm tương thích hóa chất
Bơm yếu, mất lưu lượng	Màng giãn, cứng hoặc sai cỡ	Thay màng đúng mã model bơm
Lưu chất lọt sang buồng khí	Màng thủng	Thay màng, kiểm tra đĩa kẹp

Số liệu trên trang theo catalogue và datasheet của Garlock.
