Xi lanh khí nén vuông SC phi 32 đến 125, hành trình 25-1.000 mm

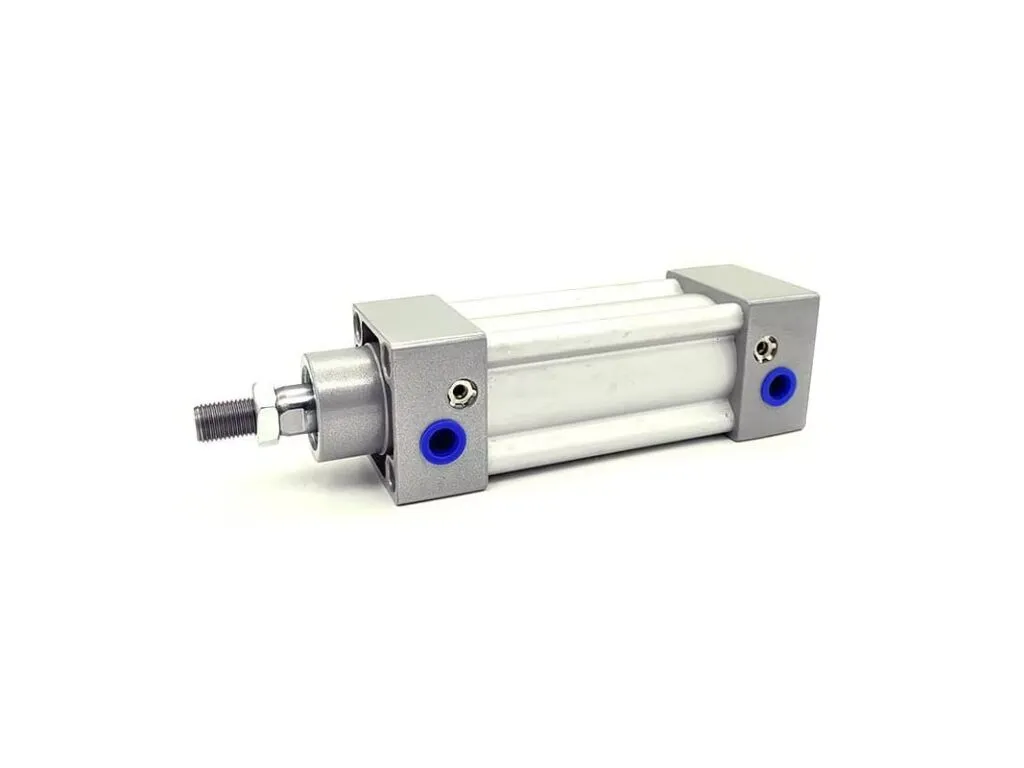

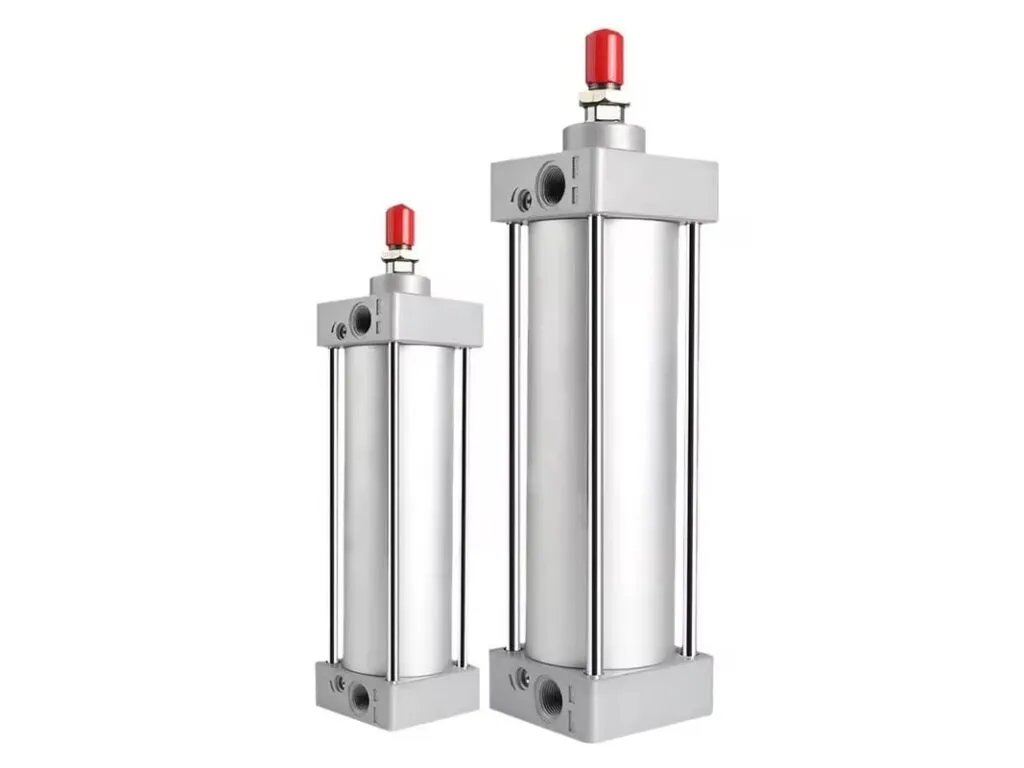

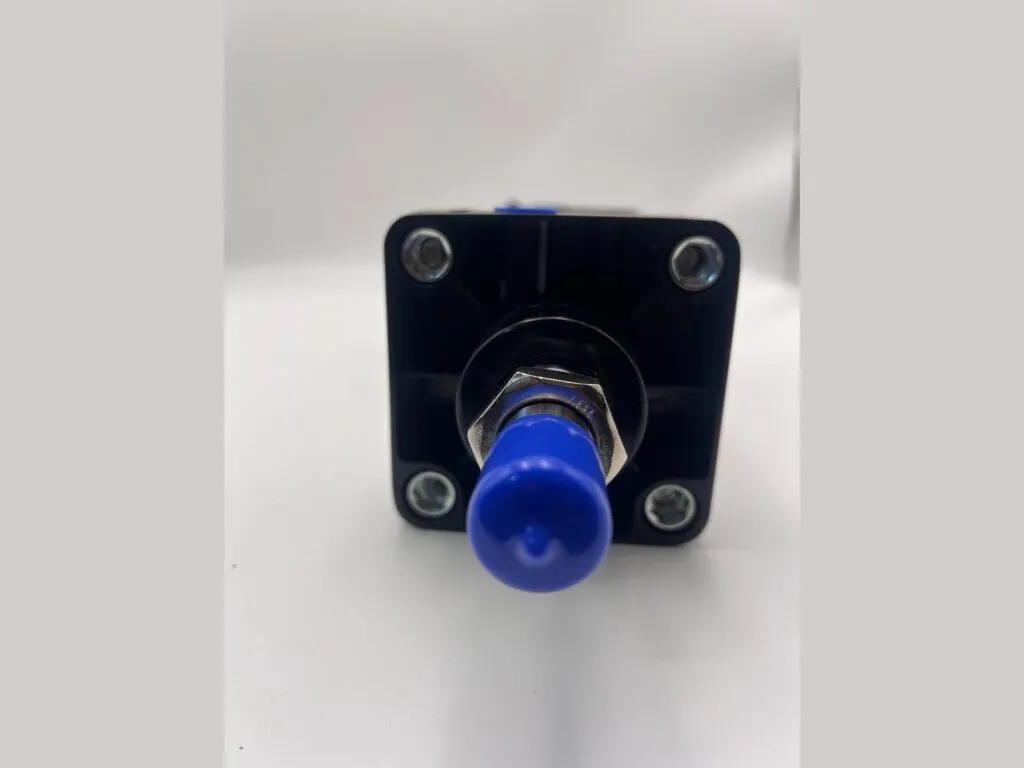

Xi lanh khí nén vuông SC (còn gọi xi lanh vuông, xi lanh ty giằng) là xi lanh tác động kép, thân nhôm tròn kẹp giữa hai nắp vuông bằng 4 thanh ty giằng. Kho bán 7 cỡ phi 32 đến 125, chạy 0,15 đến 1,0 MPa, lực đẩy 402 N (SC32) đến 6.136 N (SC125) ở 0,5 MPa, thuộc nhóm xi lanh khí nén.

Xi lanh khí nén vuông là gì, khác xi lanh SAI và compact SDA thế nào

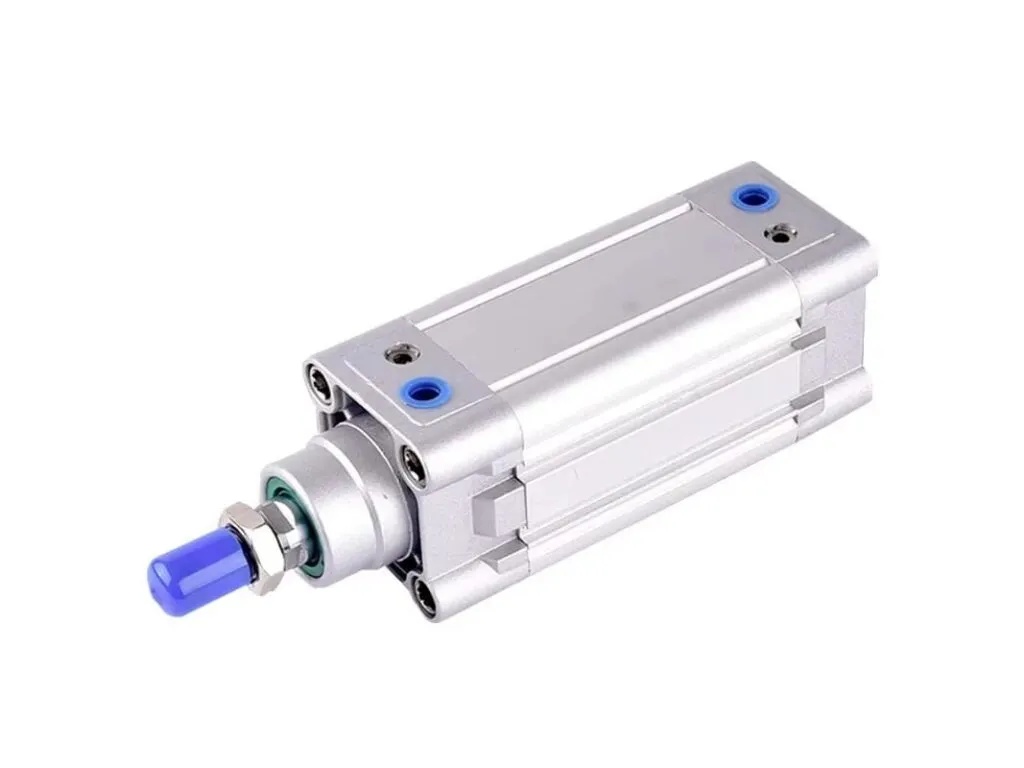

Xi lanh SC lộ 4 ty giằng thép ở bốn góc nắp, hành trình tiêu chuẩn tới 1.000 mm, đệm khí chỉnh được hai đầu. Xi lanh SAI/SI theo ISO 15552 cũng vuông nhưng thân nhôm định hình, không thấy ty giằng; phi 100 có lỗ gá SC cách 84 mm, SAI cách 89 mm nên không lắp lẫn trực tiếp.

Xi lanh compact SDA đôi khi bị gọi nhầm là xi lanh vuông, nhưng thân rất ngắn, hành trình tối đa 130 mm, không có đệm khí chỉnh. Cần thân nhỏ hơn thì xem xi lanh khí nén mini, cần dẫn hướng liền thân thì dùng xi lanh 2 ty.

Các loại xi lanh khí nén vuông theo kiểu ty và cỡ

Mã đọc theo phi piston x hành trình, thêm S khi piston có vòng từ, chữ cuối là kiểu gá (LB, FA, CA, CB, TC).

• SC, một đầu ty: tác động kép, đệm khí hai đầu, ví dụ SC50x100.
• SCD, ty ra hai đầu: lấy chuyển động hoặc đặt cữ phía sau, ví dụ SCD40x100S.
• SCJ, chỉnh được hành trình: vít chặn rút ngắn 10 đến 100 mm theo hãng quy định, ví dụ SCJ63x150-50S.

Thông số kỹ thuật xi lanh khí nén vuông

Bản thường chạy khí lọc 40 µm ở 0,15 đến 1,0 MPa, -20 đến 70 °C, theo catalogue AirTAC dòng SC.

Thông số	Giá trị
Kiểu tác động	Tác động kép
Đường kính piston (mm)	32, 40, 50, 63, 80, 100, 125
Áp suất làm việc	0,15 đến 1,0 MPa (1,5 đến 10 bar)
Áp suất thử bền	1,5 MPa (15 bar)
Nhiệt độ làm việc	-20 đến 70 °C
Tốc độ piston	Phi 32 đến 100: 30 đến 800 mm/s; phi 125: 30 đến 500 mm/s
Dung sai hành trình	Tới 250 mm: +1,0/0 mm; 251 đến 1.000 mm: +1,5/0 mm
Hành trình đệm khí	Phi 32 đến 63: 21 mm; phi 80: 28 mm; phi 100: 29 mm; phi 125: 28 mm
Ren cửa khí (PT)	Phi 32: 1/8; phi 40 đến 50: 1/4; phi 63 đến 80: 3/8; phi 100 đến 125: 1/2
Đường kính ty / ren đầu ty	Phi 32: 12 mm, M10x1,25; phi 40: 16 mm, M12x1,25; phi 50 và 63: 20 mm, M16x1,5; phi 80 và 100: 25 mm, M20x1,5; phi 125: 32 mm, M27x2,0
Chiều dài thân khi hành trình 0	Phi 32: 140 mm; 40: 142; 50: 150; 63: 153; 80: 182; 100: 188; 125: 203 (cộng thêm hành trình)
Vật liệu	Thân, nắp, piston hợp kim nhôm; ty thép carbon mạ crôm 20 µm; phớt NBR; đệm nắp TPU

Bảng tra xi lanh khí nén vuông SC theo đường kính piston

260 mã xi lanh vuông SC gom thành 7 dòng theo đường kính piston, SC32 đến SC125, mỗi dòng một nhóm phi và liệt kê mọi hành trình kho bán, như SC32 từ 25 đến 1.000 mm. Bảng kèm ren và lực đẩy, lực kéo ở 0,5 MPa.

Mã cỡ	Đường kính piston (mm)	Hành trình có sẵn (mm)	Hành trình ngắn nhất – dài nhất (mm)	Ren cửa khí	Ren đầu ty	Đường kính ty (mm)	Lực đẩy ở 0,5 MPa (N, số tính)	Lực kéo ở 0,5 MPa (N, số tính)	Nhóm
SC32	32	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000	25–1000	1/8	M10×1,25	12	402,1	345,6	SC phi 32
SC40	40	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000	25–1000	1/4	M12×1,25	16	628,3	527,8	SC phi 40
SC50	50	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000	25–1000	1/4	M16×1,5	20	981,7	824,7	SC phi 50
SC63	63	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000	25–1000	3/8	M16×1,5	20	1.558,6	1.401,5	SC phi 63
SC80	80	50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000	50–1000	3/8	M20×1,5	25	2.513,3	2.267,8	SC phi 80
SC100	100	50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000	50–1000	1/2	M20×1,5	25	3.927,0	3.681,6	SC phi 100
SC125	125	50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000	50–1000	1/2	M27×2,0	32	6.135,9	5.733,8	SC phi 125

Ghép mã cỡ với hành trình ra mã đầy đủ, ví dụ SC63x200S. Lực tính theo diện tích piston, khớp catalogue AirTAC, chưa trừ ma sát phớt.

Báo giá xi lanh khí nén vuông

Giá phụ thuộc đường kính piston, hành trình, có vòng từ (mã S) hay không và số lượng. Gửi mã, hoặc phi và hành trình, qua Zalo để nhận báo giá chưa gồm VAT 8%.

Đặt xi lanh khí nén vuông theo mã và hành trình

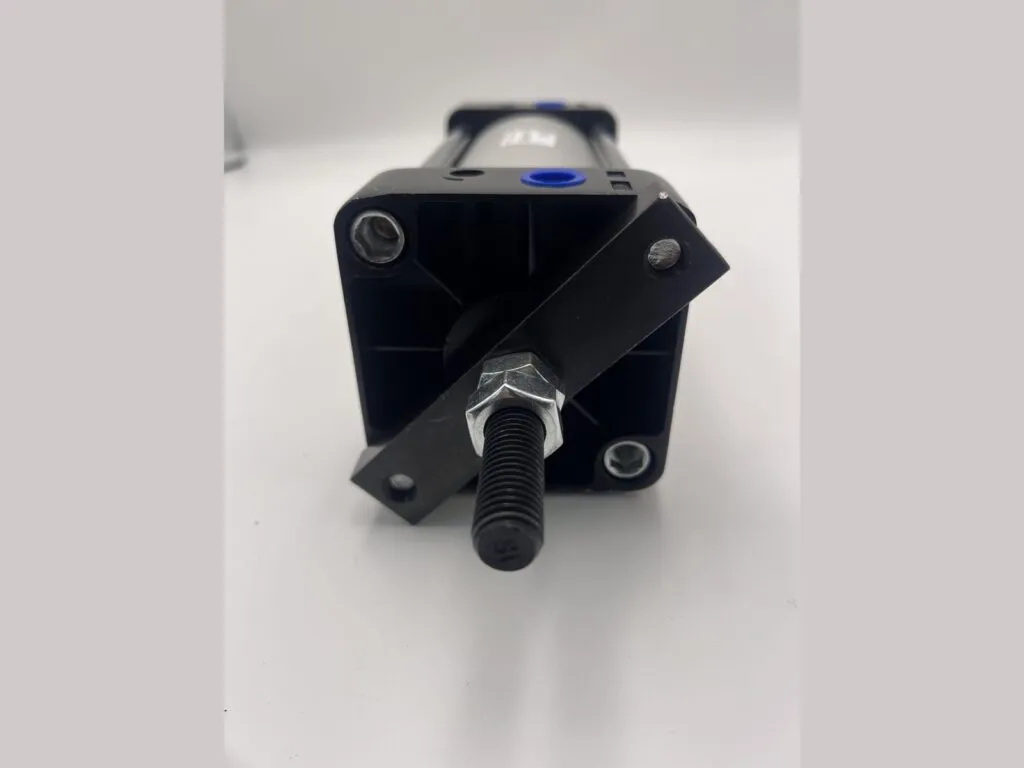

Đọc mã in trên nắp hoặc thân cũ; chưa đọc được thì đo đường kính ty, ren cửa khí, hành trình rồi gửi ảnh. Hành trình lẻ ngoài bảng đặt riêng theo mã, hàng theo mã nên không cắt CNC. Ren mặc định PT; ren G hoặc NPT thêm chữ G hoặc T vào mã. Gá theo catalogue AirTAC gồm F-SC□LB, F-SC□FA, F-SC□CA, F-SC□CB (□ là phi), xem phụ kiện xi lanh khí nén. Kho xuất VAT.

Cách chọn xi lanh SC theo lực và hành trình

Chọn phi có lực dư 30 đến 50% so với tải ở áp thực tế sau van điều áp. Tải 1.200 N ở 5 bar thì SC63 (đẩy 1.558,6 N) đạt, SC50 (981,7 N) thiếu; khi kéo tải về xét lực kéo, SC63 kéo 1.401,5 N.

Hành trình trên 500 mm hoặc có tải ngang thì thêm dẫn hướng, vì ty phi 32 chỉ 12 mm dễ cong. Bảng tra có SC32 tới 1.000 mm, vượt mức tiêu chuẩn 500 mm của hãng cho phi 32, nên cỡ này ở hành trình dài cần giảm tải và có dẫn hướng. Báo vị trí bằng cảm biến từ xi lanh thì đặt mã có chữ S, cảm biến kẹp lên ty giằng bằng giá F-SC□SH.

Lỗi thường gặp ở xi lanh SC và cách xử lý

Năm hiện tượng gặp nhiều trên xi lanh ty giằng và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Đập mạnh cuối hành trình	Chưa chỉnh vít đệm khí, tải nặng chạy nhanh	Vặn đệm về nhỏ nhất rồi nới dần; tiết lưu khí xả; đệm phi 32 đến 63 chỉ 21 mm, tải lớn cần giảm chấn ngoài
Xì khí ở cổ ty, ty xước một phía	Tải lệch tâm hoặc tải ngang; bụi cào phớt	Nối ty bằng khớp tùy động, thêm thanh dẫn; thay phớt ty NBR
Lực yếu dần, chạy chậm	Phớt piston mòn; áp tụt; ống, van nhỏ hơn ren cửa	Kiểm tra khí lọt từng cửa; đo áp tại cửa khi chạy; nâng cỡ van và ống
Rò ở mép nắp	Siết 4 ty giằng không đều	Siết chéo, đều lực; thay gioăng nắp
Chạy giật ở tốc độ thấp	Dưới 30 mm/s, khí ẩm, thiếu mỡ	Giữ 30 đến 800 mm/s; lọc khí 40 µm, xả nước bộ lọc

Số liệu trên trang theo catalogue và datasheet của AirTAC; tiêu chuẩn tham chiếu: ISO 15552.
