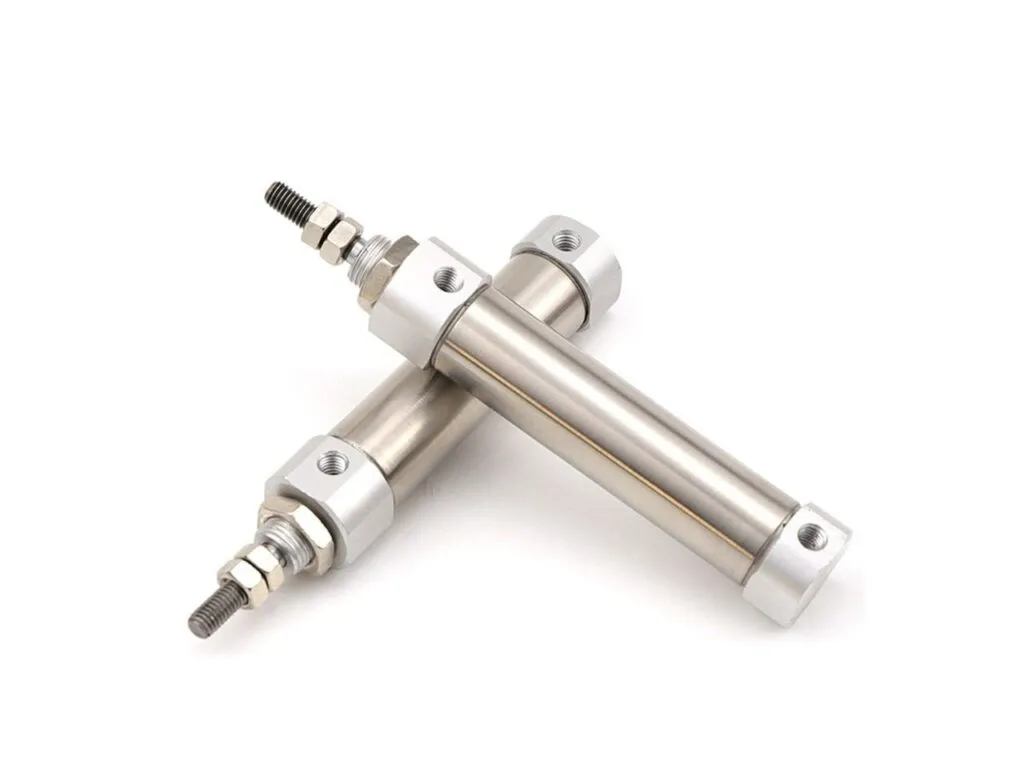

Xi lanh khí nén mini tròn MA, MAL phi 16 đến 40, hành trình 25 - 500mm

Xi lanh khí nén mini (xi lanh mini, xi lanh tròn) là xi lanh thân ống tròn, hai nắp ép chặn đầu ống, piston phi 16 đến 40, chạy 0,15 - 1,0 MPa, lực đẩy lý thuyết 100 - 628 N ở 0,5 MPa. MA có ống thân inox, MAL có ống thân nhôm.

Xi lanh khí nén mini là gì, khác xi lanh vuông và compact thế nào

Xi lanh khí nén mini thuộc nhóm xi lanh khí nén thân tròn, không có ty giằng. Xi lanh khí nén vuông SC có nắp vuông, 4 ty giằng, từ phi 32. Xi lanh compact SDA là khối vuông rất ngắn, hành trình tối đa 130mm.

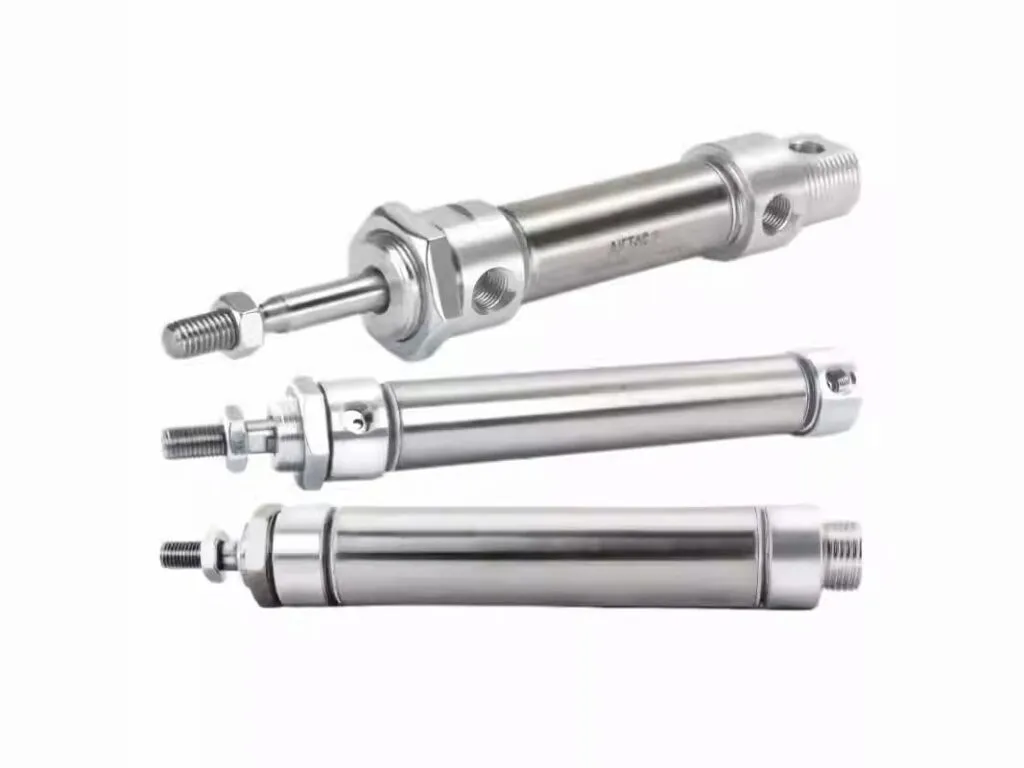

Các loại xi lanh khí nén mini theo vật liệu thân và kiểu nắp

Ví dụ MAL32x100-S-CA là thân nhôm, phi 32, hành trình 100mm, có vòng từ, nắp sau tai lắc.

• MA, ống thân inox: chịu ẩm và rửa nước, mọi xi lanh MA đều có vòng từ.
• MAL, ống thân nhôm: nhẹ, giá thấp hơn MA; số liệu ghi theo dòng thân nhôm tương đương MBL (phi 20 - 63) trong catalogue AirTAC.
• Hậu tố -S: piston có vòng nam châm cho cảm biến từ.
• Hậu tố -CA, -U, -CM: tai lắc, đuôi phẳng, đuôi tròn có ren.
• MAC, MBLC: đệm khí chỉnh được.
• MSA, MTA: tác động đơn, lò xo hồi, hành trình tới 150mm và 100mm.

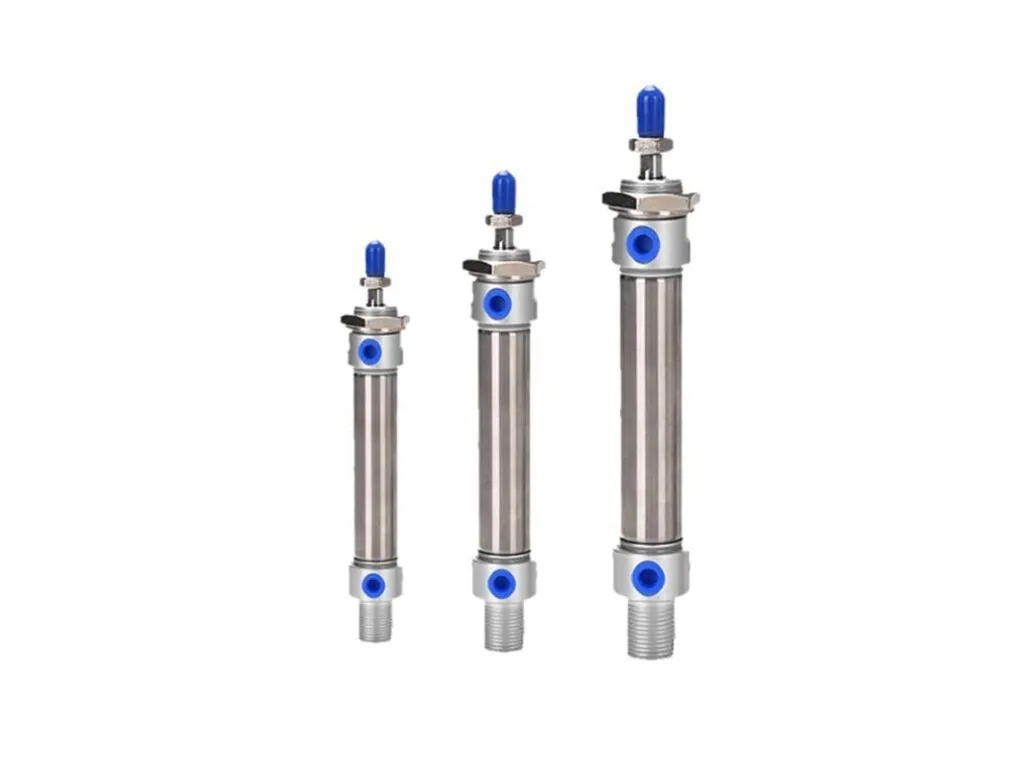

Thông số kỹ thuật xi lanh khí nén mini

Dòng MA phi 16 - 40 làm việc ở 0,15 - 1,0 MPa, nhiệt độ -20 đến 70 °C, tốc độ piston 30 - 800 mm/s, hành trình tiêu chuẩn 10 - 500mm.

Thông số	Giá trị
Đường kính piston	MA: phi 16, 20, 25, 32, 40; MAL phổ thông: phi 16 - 40; thân nhôm MBL: phi 20 - 63
Áp suất làm việc tác động kép	0,15 - 1,0 MPa (1,5 - 10 bar)
Áp suất làm việc tác động đơn	0,2 - 1,0 MPa (2 - 10 bar)
Áp suất thử bền	1,5 MPa (15 bar)
Nhiệt độ làm việc	-20 đến 70 °C
Tốc độ piston	Tác động kép 30 - 800 mm/s; tác động đơn 50 - 800 mm/s
Dung sai hành trình	0 - 150mm: +1,0/0; trên 150mm: +1,5/0
Hành trình tiêu chuẩn	10 - 500mm; đặt làm tới 600mm (phi 16), 800mm (phi 20 - 63)
Ren cửa khí	MA16: M5x0,8; MA20 - MA40: 1/8; MBL20 - 32: 1/8; MBL40: 1/4
Ty và ren đầu ty (MA)	Phi 16: 6mm, M6x1,0; phi 20: 8mm, M8x1,25; phi 25: 10mm, M10x1,25; phi 32: 12mm, M10x1,25; phi 40: 16mm, M12x1,25
Kiểu đệm	MAC: đệm khí chỉnh được; mã khác: đệm cao su
Vật liệu MA	Ống inox; nắp, piston nhôm; ty thép carbon mạ crôm 20 µm; phớt piston NBR; đệm TPU

Bảng tra xi lanh khí nén mini MA, MAL theo đường kính piston

Bảng gom 140 mã xi lanh tròn MA, MAL theo đường kính piston, 10 cỡ phi, mỗi dòng kèm mọi hành trình kho bán, chia nhóm theo cột Nhóm.

Mã cỡ	Đường kính piston (mm)	Hành trình có sẵn (mm)	Hành trình ngắn nhất – dài nhất (mm)	Ren cửa khí	Ren đầu ty	Đường kính ty (mm)	Lực đẩy ở 0,5 MPa (N, số tính)	Lực kéo ở 0,5 MPa (N, số tính)	Nhóm
MA16	16	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	M5×0,8	M6×1,0	6	100,5	86,4	MA phi 16
MA20	20	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	1/8	M8×1,25	8	157,1	131,9	MA phi 20
MA25	25	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	1/8	M10×1,25	10	245,4	206,2	MA phi 25
MA32	32	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	1/8	M10×1,25	12	402,1	345,6	MA phi 32
MA40	40	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	1/8	M12×1,25	16	628,3	527,8	MA phi 40
MAL16	16	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	MAL phi 16
MAL20	20	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	1/8 (theo MBL20)	M8×1,25	8	157,1	131,9	MAL phi 20
MAL25	25	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	1/8 (theo MBL25)	M10×1,25	10	245,4	206,2	MAL phi 25
MAL32	32	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	1/8 (theo MBL32)	M10×1,25	12	402,1	345,6	MAL phi 32
MAL40	40	25; 50; 75; 100; 125; 150; 175; 200; 250; 300; 350; 400; 450; 500	25–500	1/4 (theo MBL40)	M12×1,25	16	628,3	527,8	MAL phi 40

Đọc mã theo thứ tự dòng, phi, hành trình: MA25x100S là thân inox, phi 25, hành trình 100mm, có vòng từ. Hành trình bán sẵn 25 - 500mm, ren cửa mặc định PT, có G và NPT.

Báo giá xi lanh khí nén mini

Giá phụ thuộc dòng MA hay MAL, phi, hành trình, hậu tố -S, -CA và số lượng. Kho báo giá theo mã, có CO, CQ, xuất VAT; gửi mã hoặc ảnh xi lanh cũ qua Zalo để nhận báo giá.

Đặt xi lanh khí nén mini theo mã và hành trình

Đặt theo phi, hành trình, thân inox hay nhôm, hậu tố -S và kiểu đuôi -CA hay -U. Đọc mã in trên thân xi lanh cũ, đo hành trình ty, gửi ảnh qua Zalo; kho giao toàn quốc.

Cách chọn xi lanh khí nén mini theo lực đẩy, môi trường và kiểu lắp

Chọn phi theo lực cần: đẩy khoảng 300 N ở 5 bar thì phi 32 (402,1 N) đủ, phi 25 (245,4 N) thiếu. Lực kéo luôn nhỏ hơn vì trừ diện tích ty.

• Nơi ẩm, rửa nước chọn MA; nơi khô, cần giá thấp chọn MAL.
• Cần báo vị trí thì chọn mã có -S, kèm cảm biến từ xi lanh và đai kẹp theo phi.
• Xi lanh xoay theo tay đòn chọn đuôi -CA, đế SDB; lắp cố định dùng chân LB hoặc mặt bích FA trong phụ kiện xi lanh khí nén.
• Phi 16 ren M5 cho ống phi 4, phi 20 - 32 ren 1/8 cho ống phi 6.
• Hành trình trên 300mm với ty 6 - 16mm nên có dẫn hướng; tải lệch tâm dùng xi lanh 2 ty TN.

Lỗi thường gặp ở xi lanh khí nén mini và cách xử lý

Nắp ép chặt nên xi lanh hỏng phớt thường thay nguyên chiếc, không tháo thay phớt.

Hiện tượng	Nguyên nhân	Cách xử lý
Ty cong, rò khí cổ ty	Tải ngang hoặc lệch tâm đè lên ty nhỏ	Lắp khớp nối tùy động giữa ty và tải, thêm thanh dẫn
Cảm biến không báo	Mua mã không có -S, hoặc đai kẹp sai phi	Đổi đúng mã -S; chọn đai theo đường kính ngoài thân, căn tới điểm đèn sáng
Đập kêu cuối hành trình	Đệm cao su không đủ hấp thụ khi tải nặng chạy nhanh	Giảm tốc bằng van tiết lưu khí xả, hoặc chọn MAC, MBLC có đệm khí
Xi lanh yếu, không về hết	Áp tại xi lanh dưới 0,15 MPa, phớt piston mòn, phi chọn nhỏ	Đo áp tại cửa khí, tính lại lực, thay xi lanh

Số liệu trên trang theo catalogue và datasheet của AirTAC, SMC.
