Khớp nối mềm PTFE (PTFE bellows) DN15-DN500, -180 đến +260 °C

Khớp nối mềm PTFE (PTFE bellows, khớp giãn nở teflon) là khớp bù giãn nở cho đường ống hóa chất ăn mòn, làm việc từ -180 đến +260 °C. Có ba kiểu: bellows PTFE nguyên khối Stenflex P-1 DN15 đến DN500, khớp giãn nở inox lót PTFE DN32 đến DN1000 tới 30 bar, và khớp cao su lót PTFE DN32 đến DN600.

Khớp nối mềm PTFE là gì, khác khớp cao su và ống bù inox thế nào

Khớp nối mềm PTFE chịu axit, kiềm, dung môi và nhiệt tới +260 °C, trong khi khớp nối mềm cao su thường chỉ hợp nước, dầu ở -35 đến +120 °C. Khớp cũng khác ống bù trừ giãn nở inox không lót, vốn dùng cho hơi và nước nóng, và khác ống mềm PTFE bện inox, vốn chỉ là ống dẫn. Với ống nhỏ có ren, xem khớp nối mềm cao su nối ren. Cả họ thuộc danh mục khớp nối mềm; vật liệu giải thích trong bài teflon là gì.

Các loại khớp nối mềm PTFE theo kết cấu và lớp PTFE

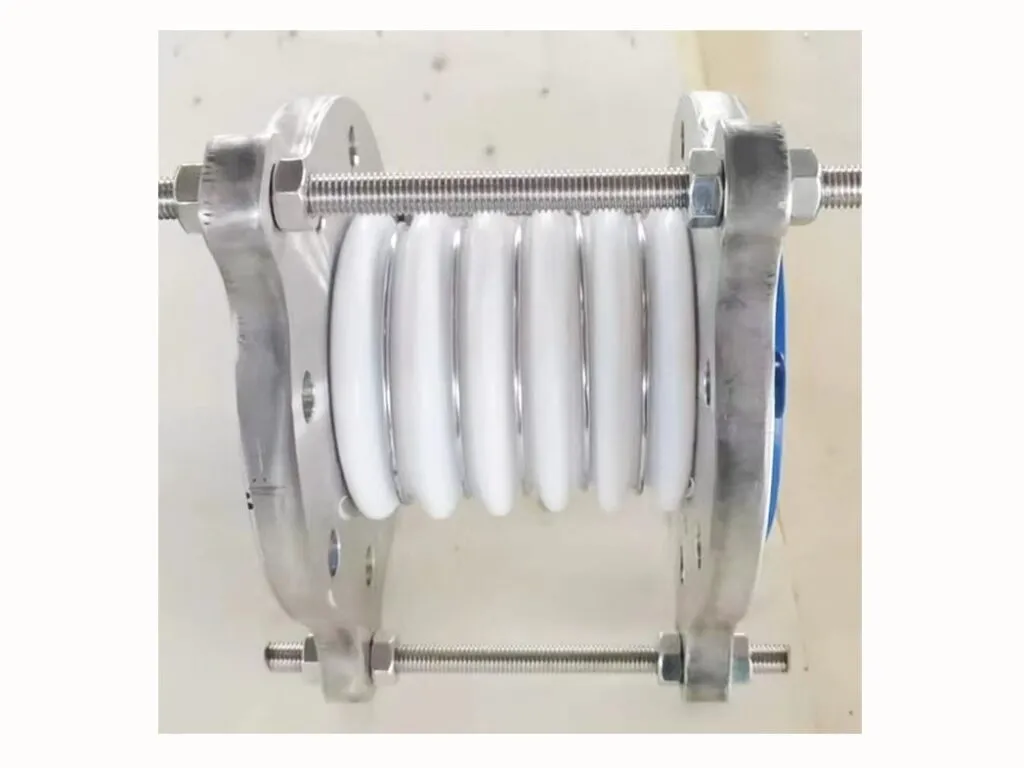

• Bellows PTFE nguyên khối: PTFE nhiều nếp gấp, vòng đỡ inox giữa các nếp, đầu bích xoay; Stenflex P-1 DN15 đến DN500.

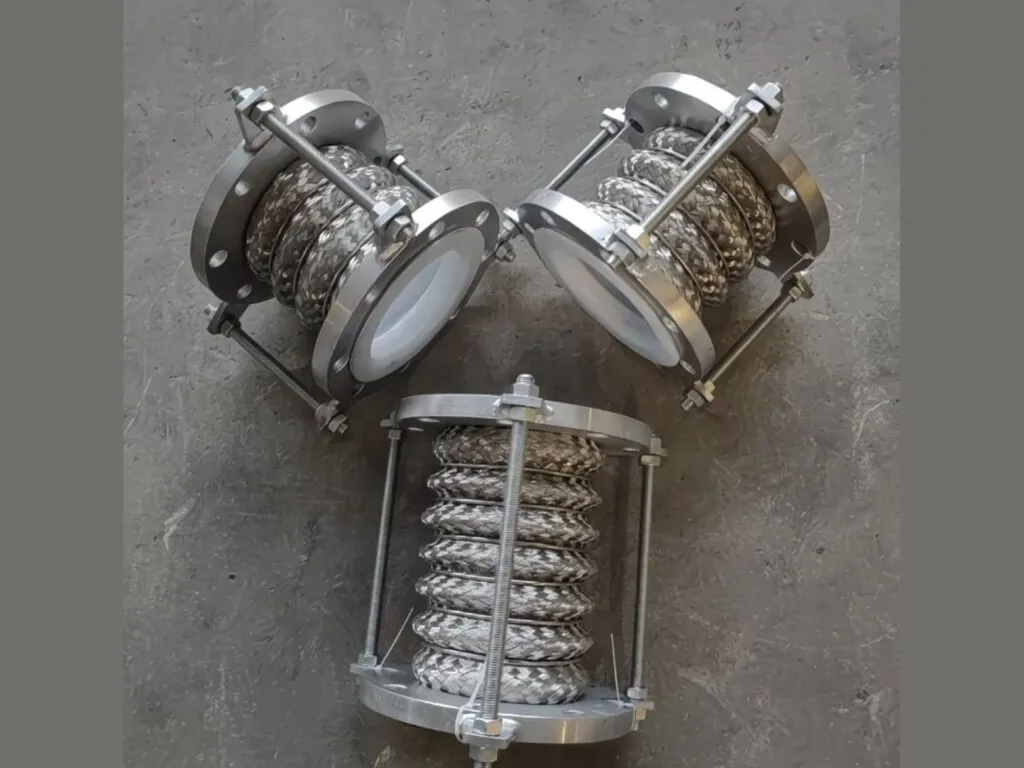

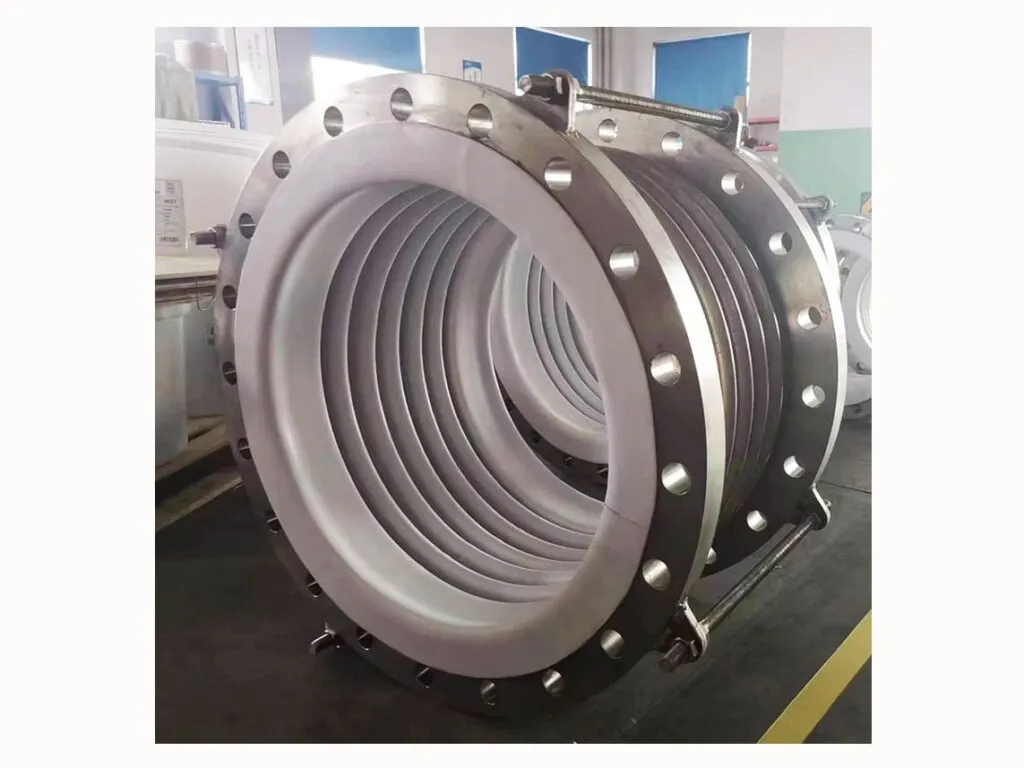

• Khớp giãn nở inox lót PTFE: vỏ ống xếp inox 304, 316, 324, Inconel 600 hoặc 625 có thanh giằng, dài tới 790 mm, tới 30 bar.

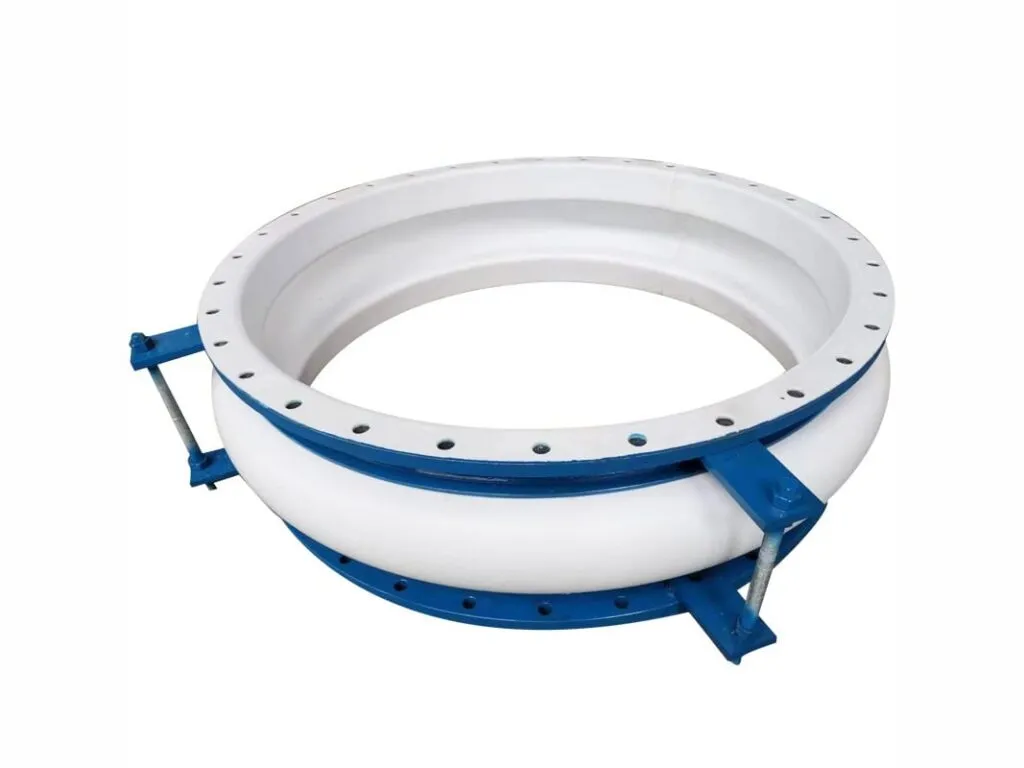

• Khớp nối mềm cao su lót PTFE: thân cao su gia cường, lớp trong phủ PTFE, DN32 đến DN600, bích DIN, ANSI, JIS hoặc BS.
• Lớp PTFE: nguyên sinh hoặc dẫn điện chống tĩnh điện cho lưu chất dễ cháy.

Thông số kỹ thuật khớp nối mềm PTFE

Bellows P-1 DN15 đến DN100 chịu 10,5 bar ở +20 °C và còn 3 bar ở +200 °C; chuyển vị dọc trục ±6 đến ±30 mm, góc ±14°. Khớp inox lót PTFE chịu tới 30 bar, -40 đến +260 °C.

Thông số	Giá trị
Bellows P-1: dải cỡ	DN15 đến DN500; tiêu chuẩn đến DN300, DN350 đến DN500 theo yêu cầu
Bellows P-1: áp danh định	DN15-DN100 PN10,5; DN125-DN150 PN9; DN200-DN500 PN5,5 (bar)
Áp cho phép DN15-DN100 theo nhiệt độ	10,5 bar tới +20 °C; 7 bar tới +100 °C; 4 bar tới +150 °C; 3 bar tới +200 °C
Áp cho phép DN200-DN500	5,5 / 3,5 / 2,5 / 1,7 bar ở các nấc +20 / +100 / +150 / +200 °C
Chân không	0,01 bar tuyệt đối (DN15-150); 0,20 bar (DN200-250); 0,70 bar (DN300-500)
Tải xung	giảm 30% áp làm việc tối đa
Chuyển vị dọc trục (3 nếp, +20 °C)	±6 mm (DN15) đến ±30 mm (DN250-300)
Lệch ngang, góc	±4 đến ±15 mm; ±14° mọi cỡ
Bích P-1	thép S235JR mạ điện, tùy chọn 1.4541, 1.4571; PN16 (DN25-150), PN10 (DN200-500) theo EN 1092
Nhiệt độ làm việc của PTFE	-180 đến +260 °C liên tục
Khớp inox lót PTFE	DN32-DN1000; dài tới 790 mm; tới 30 bar; -40 đến +260 °C
Vỏ khớp inox lót PTFE	inox 304, 316, 324, Inconel 600, Inconel 625
Khớp cao su lót PTFE	DN32-DN600; góc 15°

Bảng tra khớp nối mềm PTFE Stenflex P-1 DN15 đến DN300

Bảng có 16 dòng chia ba nhóm: 14 cỡ bellows P-1 từ DN15 đến DN300 với áp 5,5 đến 10,5 bar, cùng hai kiểu khớp lót PTFE cho áp và cỡ lớn hơn. Chuyển vị đọc ở bellows 3 nếp, +20 °C.

Kiểu	Cỡ	Áp (bar)	Chiều dài (mm)	Dọc trục (mm)	Lệch ngang (mm)	Góc	Khối lượng (kg)
Stenflex P-1 bích xoay	DN15	10,5	46	±6	±4	14°	1,7
Stenflex P-1 bích xoay	DN20	10,5	46	±6	±4	14°	1,7
Stenflex P-1 bích xoay	DN25	10,5	46	±13	±6	14°	1,7
Stenflex P-1 bích xoay	DN32	10,5	46	±13	±6	14°	2,1
Stenflex P-1 bích xoay	DN40	10,5	46	±13	±6	14°	2,6
Stenflex P-1 bích xoay	DN50	10,5	56	±15	±9	14°	3,8
Stenflex P-1 bích xoay	DN65	10,5	77	±19	±9	14°	4,6
Stenflex P-1 bích xoay	DN80	10,5	77	±25	±13	14°	5,3
Stenflex P-1 bích xoay	DN100	10,5	91	±25	±13	14°	7,0
Stenflex P-1 bích xoay	DN125	9,0	111	±25	±14	14°	11,4
Stenflex P-1 bích xoay	DN150	9,0	101	±28	±14	14°	12,7
Stenflex P-1 bích xoay	DN200	5,5	137	±28	±14	14°	21,0
Stenflex P-1 bích xoay	DN250	5,5	200	±30	±14	14°	27,0
Stenflex P-1 bích xoay	DN300	5,5	196	±30	±15	14°	35,0
Khớp inox lót PTFE	DN32-DN1000	đến 30	đến 790	tùy bản vẽ	tùy bản vẽ	tùy bản vẽ	tùy bản vẽ
Khớp cao su lót PTFE	DN32-DN600	tùy cỡ	95 đến 260	giãn 6-16, nén 9-25	9 đến 22	15°	tùy cỡ

Báo giá khớp nối mềm PTFE

Giá phụ thuộc kiểu khớp, cỡ DN, tiêu chuẩn bích, vật liệu vỏ inox, số lượng và yêu cầu CO, CQ. Gửi DN, môi chất, nhiệt độ, áp và chuyển vị qua Zalo để nhận báo giá theo đơn.

Đặt khớp nối mềm PTFE theo DN, áp và tiêu chuẩn bích

Khớp inox lót PTFE tới DN1000, dài tới 790 mm và bellows PTFE đặt theo bản vẽ. Ghi DN, môi chất, nhiệt độ, áp, chuyển vị và tiêu chuẩn bích (EN, ANSI, BS); ảnh khớp cũ qua Zalo giúp đối chiếu. Kho có CO, CQ, xuất hóa đơn VAT và giao toàn quốc.

Cách chọn khớp nối mềm PTFE theo áp, nhiệt độ và chân không

• Áp: dưới 10 bar và hóa chất mạnh dùng bellows PTFE nguyên khối; tới 30 bar dùng inox lót PTFE.
• Nhiệt độ: bellows P-1 giảm áp mạnh theo nhiệt, từ 10,5 bar ở +20 °C còn 3 bar ở +200 °C; dùng đường cong nhiệt - áp của hãng.
• Chân không: DN15-150 tới 0,01 bar tuyệt đối, DN300-500 chỉ tới 0,70 bar tuyệt đối.
• Xung áp, búa nước: giảm 30% áp làm việc.

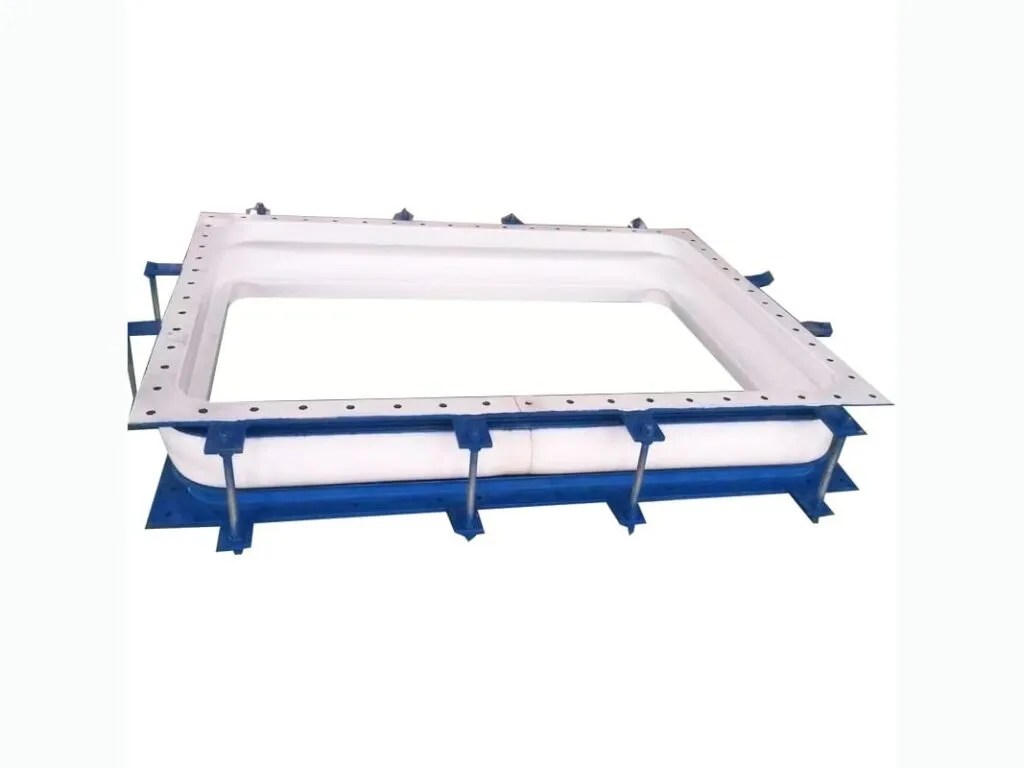

• Cỡ lớn: trên DN600 hoặc chiều dài đặc biệt thì đặt theo bản vẽ.

Lỗi thường gặp ở khớp nối mềm PTFE và cách xử lý

Bốn lỗi dưới đây xuất hiện khi khớp chạy sát giới hạn áp, nhiệt hoặc chuyển vị.

Hiện tượng	Nguyên nhân	Cách xử lý
PTFE phồng, nứt nếp sau thời gian nóng	Chạy áp cao ở nhiệt cao, vượt đường cong nhiệt - áp	Giảm áp theo nhiệt độ, chọn inox lót PTFE nếu áp cao
Rò mặt bích PTFE	Siết không đều, bích đối tiếp không phẳng	Siết chéo bu-lông, kiểm mặt bích; tháo 3 vít chặn vận chuyển sau khi lắp
Hỏng vì quá chuyển vị	Dùng quá bảng (±6 mm ở DN15, ±13 mm ở DN25)	Lắp thanh giằng hoặc điểm cố định, tính lại chuyển vị
Hỏng khi nối ống thủy tinh, sứ	Thiếu gioăng PTFE bổ sung	Thêm gioăng PTFE theo yêu cầu hãng

Số liệu trên trang theo phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: EN 1092.
