Khớp giãn nở chữ nhật ống gió, inox 304/316/321, làm theo bản vẽ

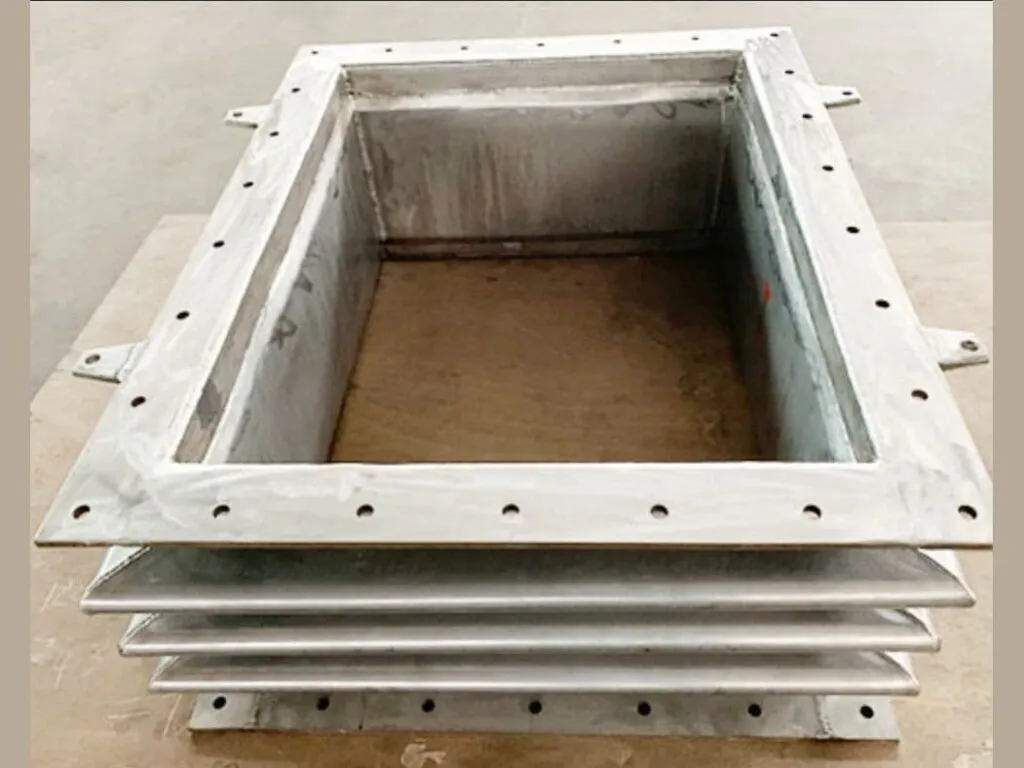

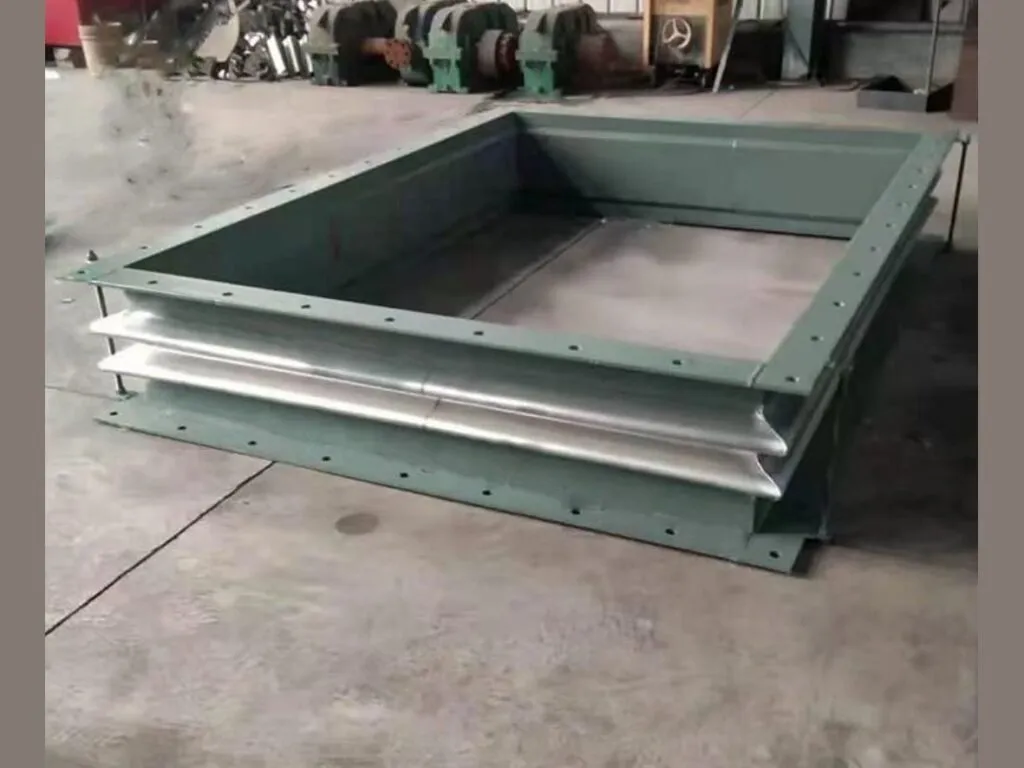

Khớp giãn nở chữ nhật (khớp giãn nở vuông, rectangular expansion joint) là khớp kim loại tiết diện chữ nhật hoặc vuông bằng inox 304, 316 hoặc 321, hàn kín, nối ống gió nóng, ống khói và đường xả. Dòng áp thấp chịu khoảng 15 psi (1 bar), bù khoảng 75 mm.

Khớp giãn nở chữ nhật là gì, khác khớp giãn nở inox tròn thế nào

Khớp giãn nở chữ nhật hấp thụ chuyển động dọc trục, ngang và góc của đường ống có tiết diện vuông hoặc chữ nhật. Khớp inox tròn có bảng DN tiêu chuẩn, còn dòng chữ nhật không có kích thước tiêu chuẩn vì bellows là tấm phẳng chịu ứng suất uốn, nên thiết kế theo EJMA từng chiếc. Khác khớp nối giãn nở vải ở chỗ thân toàn kim loại, hàn kín. Ống tròn dùng khớp nối mềm inox theo cỡ DN.

Các loại khớp giãn nở chữ nhật theo tiết diện, vật liệu và áp

• Theo tiết diện: chữ nhật hoặc vuông, kích thước theo ống, ví dụ 1000x600 mm.
• Theo vật liệu: inox 304, 316 hoặc 321.
• Theo chuyển vị: dọc trục, ngang, góc; xác định theo cạnh dài hoặc cạnh ngắn.
• Theo áp: dòng áp thấp toàn kim loại hàn (kiểu Series 2500) từ chân không đến khoảng 15 psi.
• Theo đầu nối: mặt bích hoặc rãnh.

Thông số kỹ thuật khớp giãn nở chữ nhật

Dòng áp thấp chịu từ chân không đến khoảng 1 bar, bù khoảng 75 mm, thân inox hàn kín; bảng dưới tóm 11 thông số chính.

Thông số	Giá trị
Vật liệu	Thép không gỉ inox 304, 316 hoặc 321
Tiết diện	Chữ nhật hoặc vuông, kích thước theo ống
Kiểu nối	Mặt bích hoặc rãnh
Bù chuyển động	Dọc trục, ngang và góc
Bộ phận	Nếp gấp (bellows), thanh giằng, mặt bích hoặc rãnh
Áp dòng Series 2500	Áp thấp, khoảng 15 psi (1 bar) trở xuống; hàn toàn kim loại, dùng cho đường khói, xả, thông gió
Bù dòng Series 2500	Khoảng 3 inch (75 mm)
Tiêu chuẩn thiết kế	EJMA, vì tấm phẳng của bellows chữ nhật chịu ứng suất uốn dọc, khác ứng suất vòng của bellows tròn
Kích thước tiêu chuẩn	Không có: mỗi chiếc thiết kế theo áp, nhiệt độ và chuyển vị của hệ
Gia công đặc biệt	Hình dạng đặc biệt, ngoại cỡ nhận theo bản vẽ hoặc ảnh
Tham chiếu dòng tròn Gedik	PN16, -80 đến +427 °C, bellows 321; số của khớp tròn, không áp cho dòng chữ nhật

Bảng tra khớp giãn nở chữ nhật theo dòng tham chiếu

Bảng 4 dòng: dòng làm theo bản vẽ, hai dòng chữ nhật của Hyspan, ProcessBarron và một dòng tròn Gedik để so sánh.

Dòng	Hãng	Áp	Chuyển vị	Vật liệu	Ghi chú
Khớp giãn nở chữ nhật	Làm theo bản vẽ	Theo thiết kế	Dọc trục, ngang, góc	Inox 304/316/321	Bích hoặc rãnh; ngoại cỡ theo bản vẽ
Series 2500	Hyspan	Tối đa khoảng 15 psi (1 bar)	Khoảng 3 inch (75 mm)	Toàn kim loại hàn	Đường khói, xả, thông gió
Rectangular duct joint	ProcessBarron	Theo thiết kế	Theo EJMA	Không công bố	Thiết kế riêng từng chiếc
Tròn tiêu chuẩn	Gedik	PN16	30 đến 60 mm	321 (316L tùy chọn)	Chỉ để so sánh

Báo giá khớp giãn nở chữ nhật

Giá khớp giãn nở chữ nhật phụ thuộc kích thước hai đầu, vật liệu, số nếp gấp, áp thiết kế và thanh giằng; mỗi chiếc làm riêng nên không có giá niêm yết. Gửi bản vẽ hoặc ảnh qua Zalo để nhận báo giá.

Đặt khớp giãn nở chữ nhật theo kích thước ống

Kho nhận làm theo bản vẽ hoặc ảnh khớp cũ, kể cả hình dạng đặc biệt và ngoại cỡ. Gửi kích thước ống hai đầu (dài x rộng), áp, nhiệt độ, môi chất và chuyển vị. Có CO/CQ, hóa đơn VAT, giao toàn quốc. Nhóm khớp nối mềm còn có khớp cao su, PTFE và vải.

Cách chọn khớp giãn nở chữ nhật theo áp, nhiệt độ và chuyển vị

• Áp dưới khoảng 1 bar: chọn dòng toàn kim loại hàn, bù khoảng 75 mm; áp cao hơn phải thiết kế riêng.
• Môi chất có clorua hoặc axit ngưng: chọn inox 316 hoặc 321 thay cho 304.
• Chuyển vị lớn: tách nhiều nếp hoặc thêm thanh giằng.
• Nhiệt độ rất cao hoặc đổi tiết diện: nêu rõ khi đặt.

Lỗi thường gặp ở khớp giãn nở chữ nhật và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Nứt tấm phẳng ở nếp gấp	Ứng suất uốn ở tấm phẳng do áp hoặc rung không được tính	Thiết kế theo EJMA cho tiết diện chữ nhật, thêm gân gia cường khi áp lớn
Rò ở góc	Mối hàn góc hoặc mối nối bích không kín	Hàn kín góc, thử kín khi giao
Bị kéo giãn quá chuyển vị khi lắp lệch ống	Thiếu thanh giằng hoặc điểm cố định	Giữ thanh giằng vận chuyển đến khi cố định ống

Số liệu trên trang theo catalogue và datasheet của Hyspan.
