Khớp nối giãn nở vải chịu nhiệt 1 lớp và nhiều lớp, -35 đến 980 °C

Khớp nối giãn nở vải (khớp nối vải chịu nhiệt, fabric expansion joint, khớp giãn nở phi kim loại) là ống mềm bằng vải kỹ thuật thủy tinh, silica hoặc gốm, phủ silicone, fluoroelastomer hoặc PTFE, nối ống gió, ống khói, đường khí nóng áp thấp. Dải nhiệt -35 đến 750 °C tùy lớp vải, áp tới ±200 mbar.

Khớp nối giãn nở vải là gì, khác khớp giãn nở inox thế nào

Khớp nối giãn nở vải hấp thụ giãn nở nhiều hướng cùng lúc và hầu như không tạo lực đẩy lên ống. So với khớp nối mềm inox và khớp giãn nở chữ nhật, khớp vải mềm, nhẹ, cần ít chỗ lắp nhưng chỉ dùng cho áp thấp và dễ rách khi gặp bụi mài mòn.

Các loại khớp nối giãn nở vải theo số lớp và vải phủ

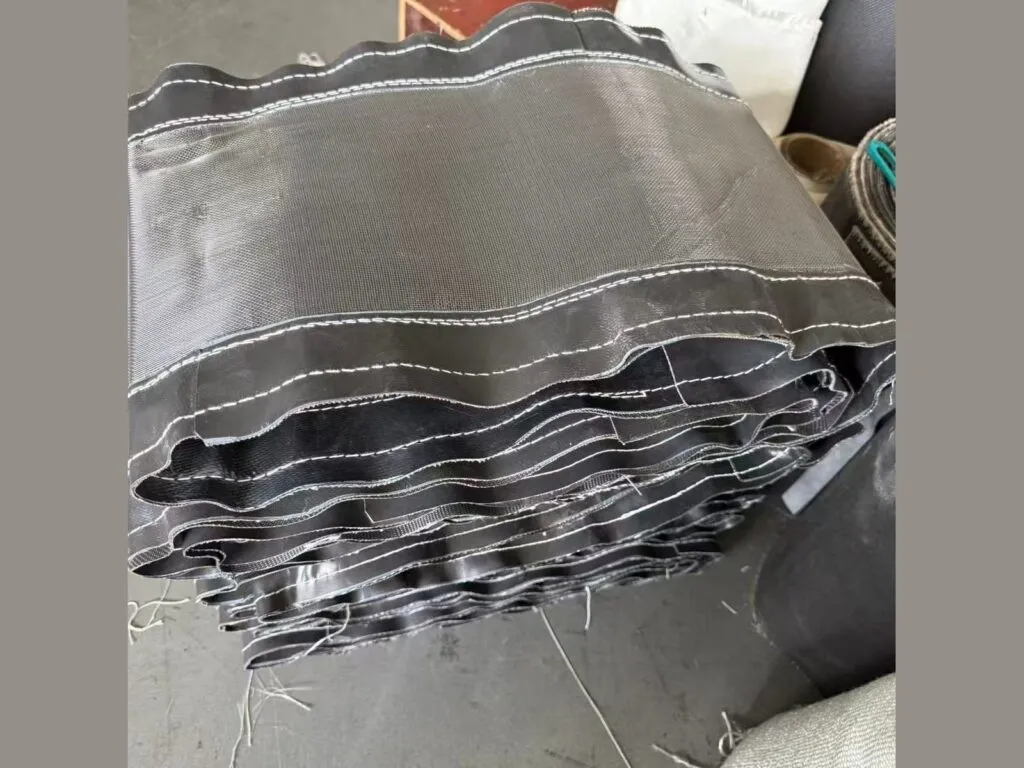

• 1 lớp: một lớp vải phủ elastomer hoặc PTFE, cho áp nhiệt vừa, rung nhỏ.

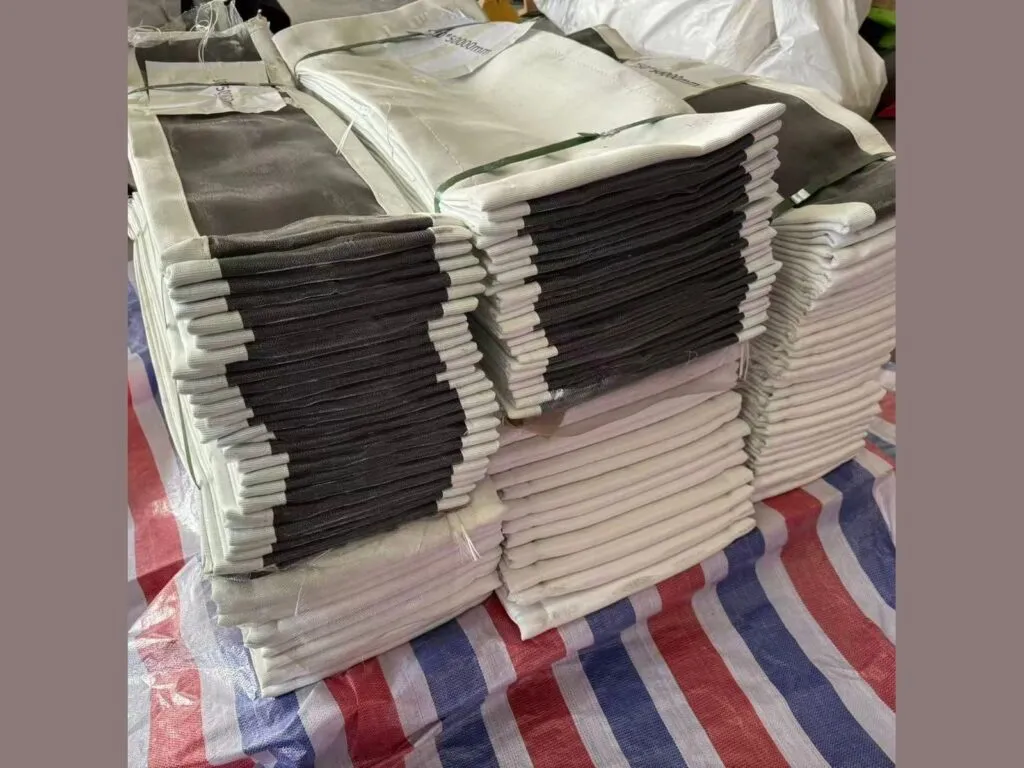

• Nhiều lớp: phủ ngoài, màng kín khí, bông cách nhiệt, cốt vải; dùng khi nhiệt và áp thay đổi.

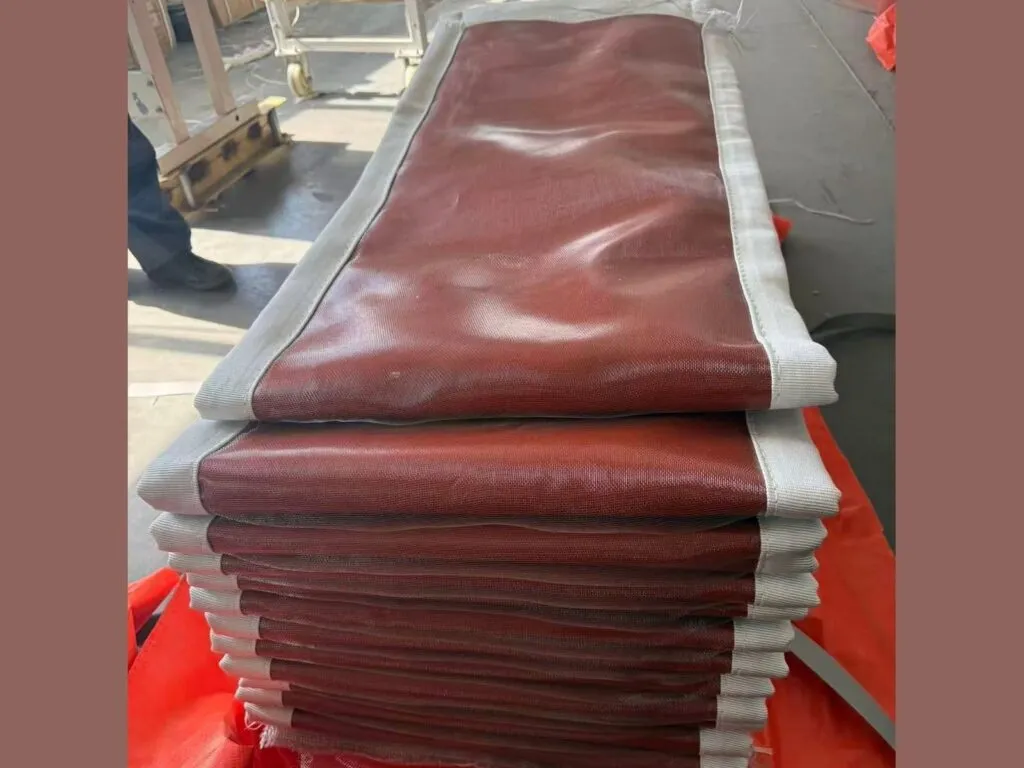

• Theo vải phủ: silicone gia cường khoảng 120 đến 260 °C, PTFE phủ vải thủy tinh 260 đến 370 °C, vải silica 370 đến 540 °C, 3 lớp silica/PTFE kèm bông gốm 540 đến 980 °C.
• Theo hình dạng: tròn hoặc chữ nhật, lắp khung bích hoặc đai siết.

Thông số kỹ thuật khớp nối giãn nở vải

Nhiệt độ làm việc từ -35 đến 980 °C tùy lớp vải, áp tới ±20.000 Pa; bảng dưới gồm 12 dòng thông số.

Thông số	Giá trị
Dải nhiệt vải kỹ thuật Belman	-35 đến 750 °C; áp tới ±20.000 Pa (±200 mbar); vải thủy tinh, len cách nhiệt, PTFE, silicone, lưới inox
Silicone gia cường	250 đến 500 °F (khoảng 120 đến 260 °C)
PTFE phủ vải thủy tinh	500 đến 700 °F (khoảng 260 đến 370 °C)
Vải silica	700 đến 1000 °F (khoảng 370 đến 540 °C)
3 lớp silica/PTFE kèm bông gốm	1000 đến 1800 °F (khoảng 540 đến 980 °C)
TEXFILM 1405 (PTFE-thủy tinh, tải nặng)	Làm việc liên tục tối đa khoảng 316 °C (600 °F)
TEXFILM 1005 (PTFE-thủy tinh, tải vừa)	Làm việc liên tục tối đa khoảng 316 °C
PTFE nói chung	-180 đến +260 °C liên tục; trên 260 °C mềm dần
Cấu tạo nhiều lớp	Vật liệu phủ ngoài; màng kín khí; vật liệu cách nhiệt; lưới inox và dây đai thép khi cần
Khả năng hấp thụ	Chuyển động dọc trục, hướng kính, nhiều hướng cùng lúc; hầu như không tạo ứng suất lên ống
Chức năng làm kín	Ngăn rò dòng khí cho ứng dụng áp thấp
Ứng dụng nhiều lớp	Hóa chất, nhà máy nhiệt điện, lò hơi, hệ thống dẫn khí

Bảng tra khớp nối giãn nở vải theo vải phủ và dải nhiệt

Bảng 9 dòng chia theo kiểu 1 lớp, nhiều lớp, mác TEXFILM, dải Belman và bốn nhóm vải phủ.

Kiểu / lớp vải	Hãng	Nhiệt độ (°C)	Ghi chú
1 lớp	Theo yêu cầu	Tùy vải phủ	Vải phủ elastomer hoặc fluoropolymer; rung không lớn; áp thấp
Nhiều lớp	Theo yêu cầu	Tùy lớp	Phủ ngoài, màng kín khí, cách nhiệt, cốt vải
PTFE-thủy tinh 1405	TEXFILM	Đến 316 liên tục	Tải nặng, khói thải
PTFE-thủy tinh 1005	TEXFILM	Đến 316 liên tục	Tải vừa
Khớp vải	Belman	-35 đến 750	Áp ±200 mbar; vải thủy tinh, PTFE, silicone, lưới inox
Silicone gia cường	US Bellows	120 đến 260	Nhóm nhiệt thấp
PTFE phủ thủy tinh	US Bellows	260 đến 370	Nhóm nhiệt trung bình
Vải silica	US Bellows	370 đến 540	Nhóm nhiệt cao
3 lớp silica/PTFE kèm bông gốm	US Bellows	540 đến 980	Nhóm nhiệt rất cao

Báo giá khớp nối giãn nở vải

Giá khớp nối giãn nở vải phụ thuộc kích thước ống, số lớp, vải phủ, nhiệt độ và áp. Mỗi bộ làm theo điều kiện thực tế nên không có giá niêm yết; gửi kích thước ống, nhiệt độ, áp qua Zalo để nhận báo giá.

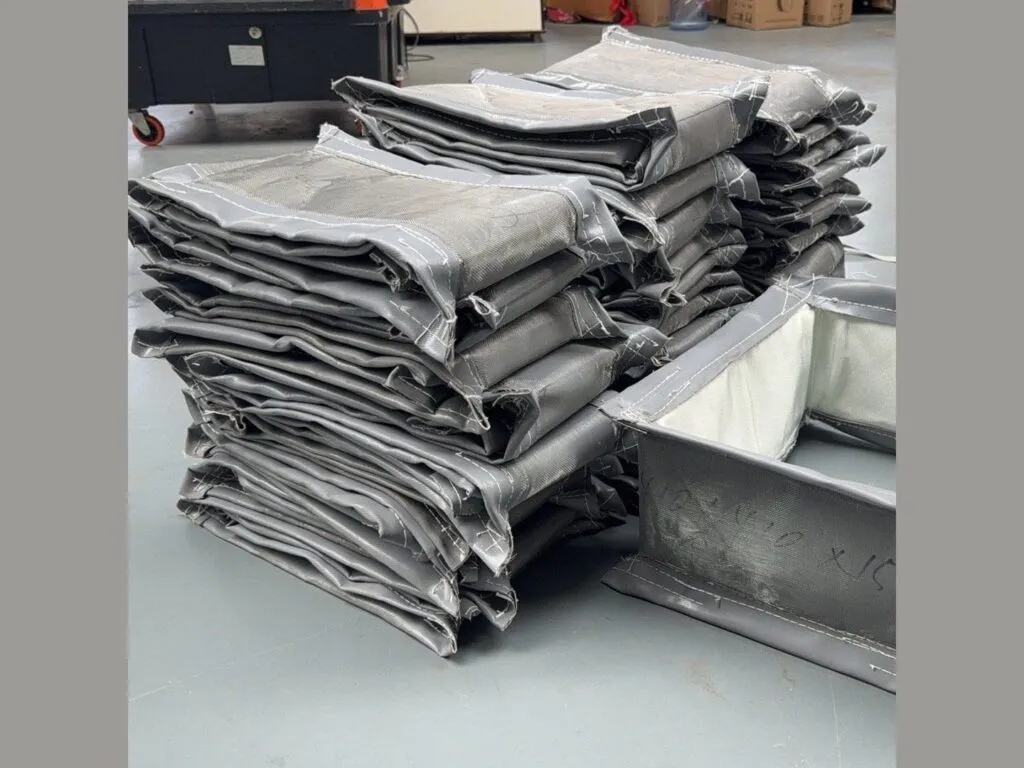

Đặt khớp nối giãn nở vải theo kích thước ống

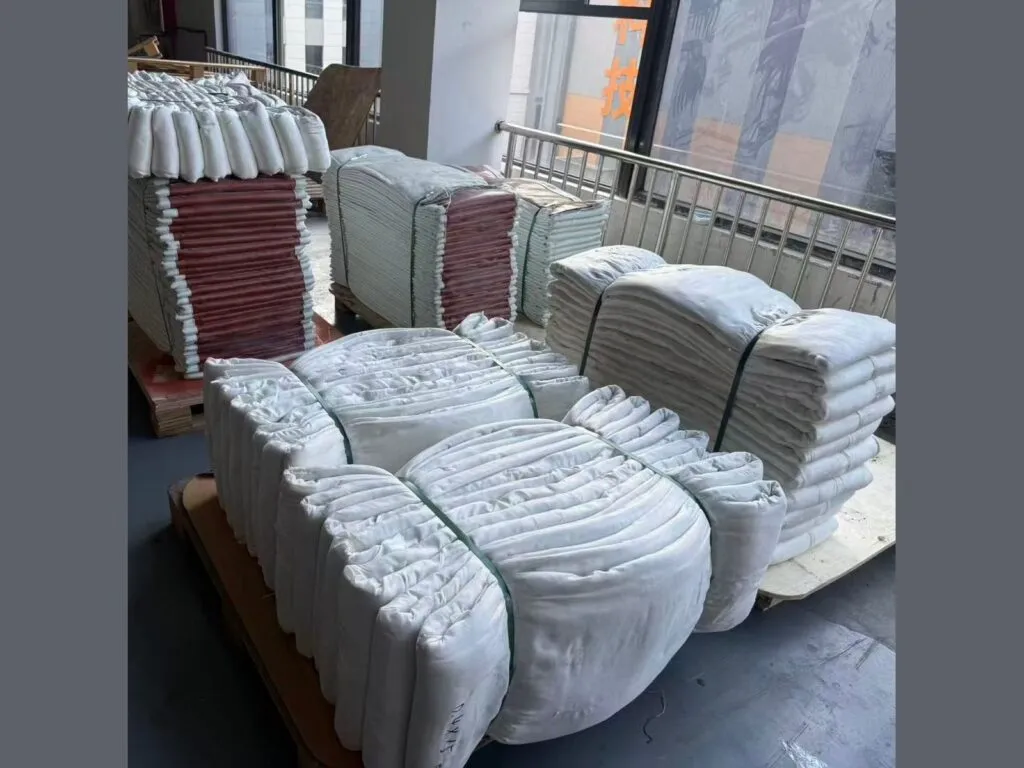

Kho làm theo kích thước ống và điều kiện làm việc. Gửi bản vẽ hoặc ảnh hiện trạng, nhiệt độ, áp, chuyển vị 3 hướng, môi chất, bụi. Có CO/CQ, hóa đơn VAT, giao toàn quốc. Lớp cách nhiệt của khớp nhiều lớp là bông gốm ceramic, lớp ngoài là vải silica hoặc vải phủ PTFE.

Cách chọn khớp nối giãn nở vải theo nhiệt độ và áp

• Silicone dưới khoảng 260 °C, PTFE-thủy tinh khoảng 316 °C liên tục, silica trên 370 °C.
• Áp: khớp vải chỉ cho ±200 mbar; áp cao dùng khớp nối mềm kim loại.
• Môi chất ăn mòn: lớp phủ PTFE hoặc fluoroelastomer.
• Cần cách nhiệt: dùng nhiều lớp có bông gốm.

Lỗi thường gặp ở khớp nối giãn nở vải và cách xử lý

Bốn lỗi gặp nhiều ở khớp vải: vải thủng, rò khí, rách chỗ kẹp và mòn do bụi.

Hiện tượng	Nguyên nhân	Cách xử lý
Vải thủng, cháy nhanh	Nhiệt độ thực vượt lớp phủ	Đo nhiệt tại khớp, chọn lớp silica hoặc nhiều lớp
Rò khí, đọng ngưng tụ axit	Màng kín khí hỏng hoặc thiếu lớp chống ngưng	Dùng lớp PTFE hoặc fluoroelastomer, thêm lớp cách nhiệt
Rách chỗ kẹp	Siết đai quá chặt hoặc cạnh bích sắc	Dùng khung bích bo tròn, siết đều
Mòn do bụi	Dòng khí mang bụi mài mòn	Thêm tấm chắn dòng (baffle) hoặc lớp lót chống mài mòn

Số liệu trên trang theo catalogue và datasheet của Belman, Textiles Coated.
