Khớp nối mềm inox PN16, DN25 đến DN250, -80 đến +427 °C

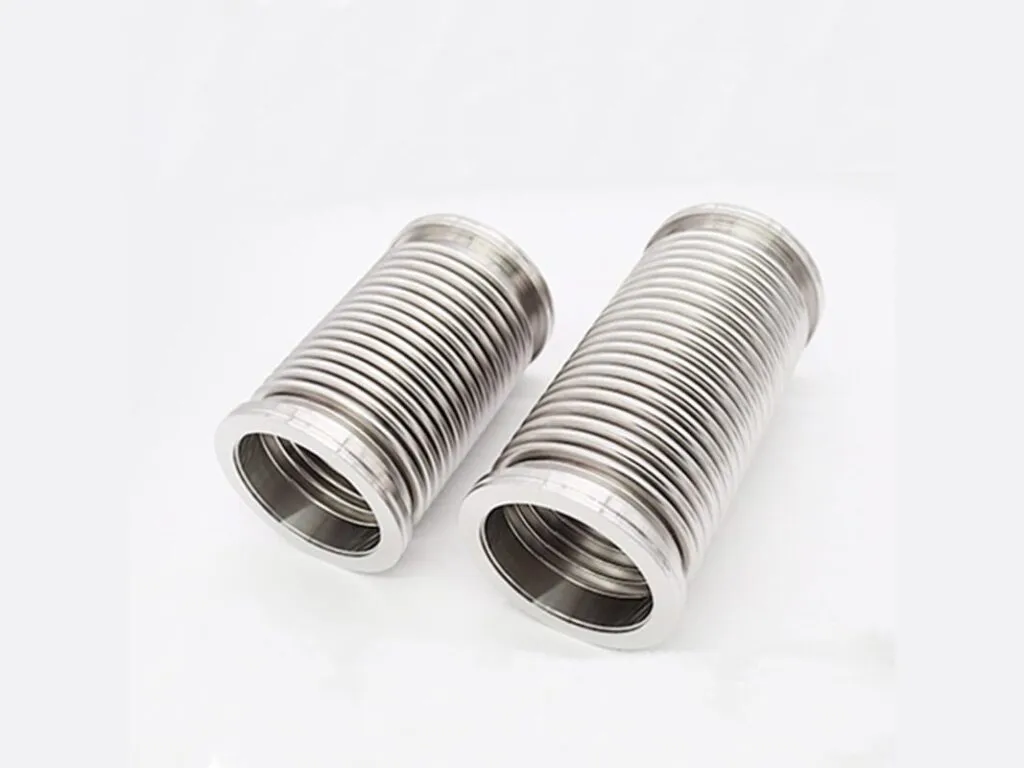

Khớp nối mềm inox (khớp giãn nở inox, metal expansion joint) là ống xếp nếp bellows bằng thép không gỉ, thường AISI 321, nối bằng mặt bích, hàn hoặc rãnh. Loại tiêu chuẩn PN16 hấp thụ khoảng 30 mm dọc trục, dùng từ -80 đến +427 °C cho đường hơi nước, nước nóng và khí nóng.

Khớp nối mềm inox là gì, khác khớp nối mềm cao su thế nào

Khớp nối mềm inox hấp thụ giãn nở nhiệt, rung và lệch lắp, cứng hơn nhưng chịu nhiệt và áp cao hơn khớp nối mềm cao su, vốn chỉ làm việc đến khoảng 120 đến 150 °C. Khác ống mềm inox bện lưới chịu uốn, và khác khớp nối giãn nở vải cho ống gió áp thấp. Đường khí vuông dùng khớp giãn nở chữ nhật.

Các loại khớp nối mềm inox theo chuyển vị và đầu nối

• Dọc trục không giằng: PN16, DN25 đến DN250, bù 30 mm; cần điểm cố định chịu lực đẩy.
• Bên (lateral, universal) có thanh giằng: hai bộ nếp gấp, bù chuyển vị ngang và góc, cho đường ống chữ L, Z.
• Có áo (sleeve): áo ngoài bảo vệ nếp gấp, chôn đất được; inox 304, 316, 321 hoặc Inconel.
• Kiểu rãnh: nối rãnh thay bích, lắp trong vài phút.

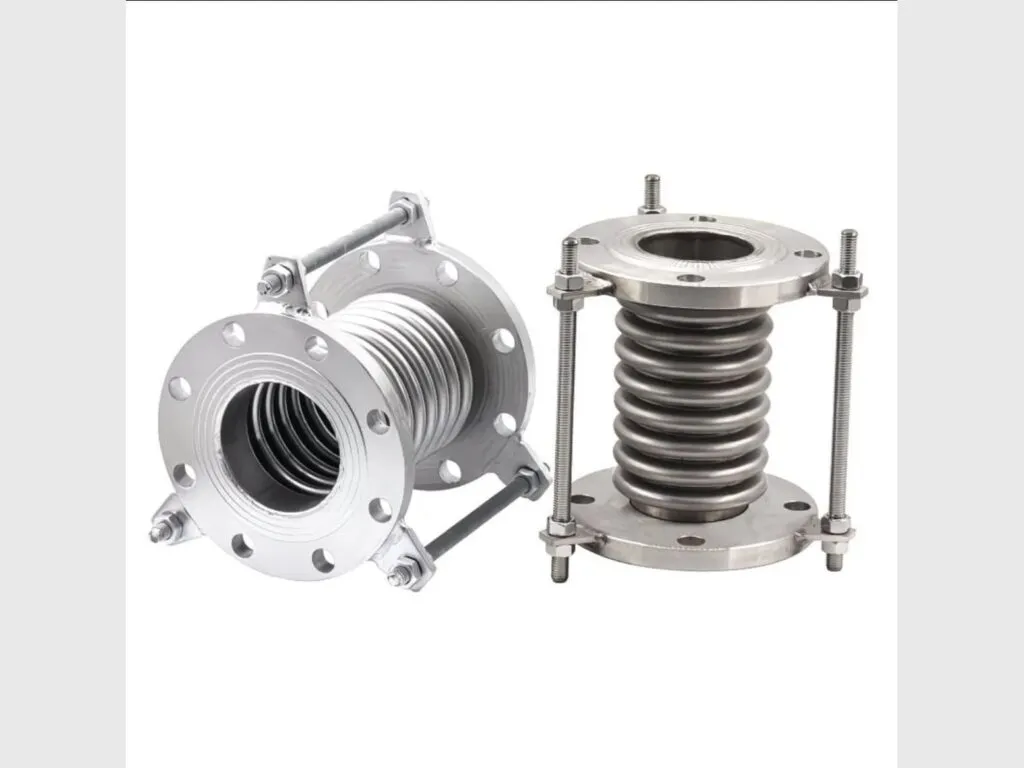

• Theo đầu nối: bích xoay, bích cố định bù 30 mm; hàn đối đầu DN50 đến DN250 bù 60 mm.
• Theo bản vẽ: hình dạng đặc biệt.

Thông số kỹ thuật khớp nối mềm inox

Loại tiêu chuẩn PN16, từ -80 đến +427 °C, bellows AISI 321, cỡ DN25 đến DN250; bảng tóm 11 thông số.

Thông số	Giá trị
Áp danh định	PN16 (tùy chọn PN25 đến PN64)
Nhiệt độ làm việc	-80 đến +427 °C (tùy chọn -80 đến +1100 °C)
Vật liệu bellows và ống trong	AISI 321 (tùy chọn AISI 304, 316L, 316Ti)
Vật liệu bích	Thép St 37.2 (tùy chọn AISI 304, 316)
Cỡ DN loại bích	DN25 đến DN250 (bích xoay, bích cố định); hàn đối đầu DN50 đến DN250
Bù dọc trục tiêu chuẩn	30 mm (bích xoay, bích cố định); 60 mm (hàn đối đầu)
Ayvaz MKSF-30 (không giằng)	Bellows AISI 321, tùy chọn 316L; PN16; bù dọc trục 30 mm (-20/+10); thiết kế theo EJMA
Stenflex SG-10/SG-11 (nhỏ)	DN15 đến DN50, PN16, bellows 1.4541 (321); số liệu tại +20 °C và 1000 chu kỳ; tổng chuyển vị ví dụ 28 mm
Stenflex RX KBFL	DN40 đến DN300, PN16, bellows 321 tùy chọn 316L; hấp thụ dọc trục 16 mm ở DN40 đến 48 mm ở DN200

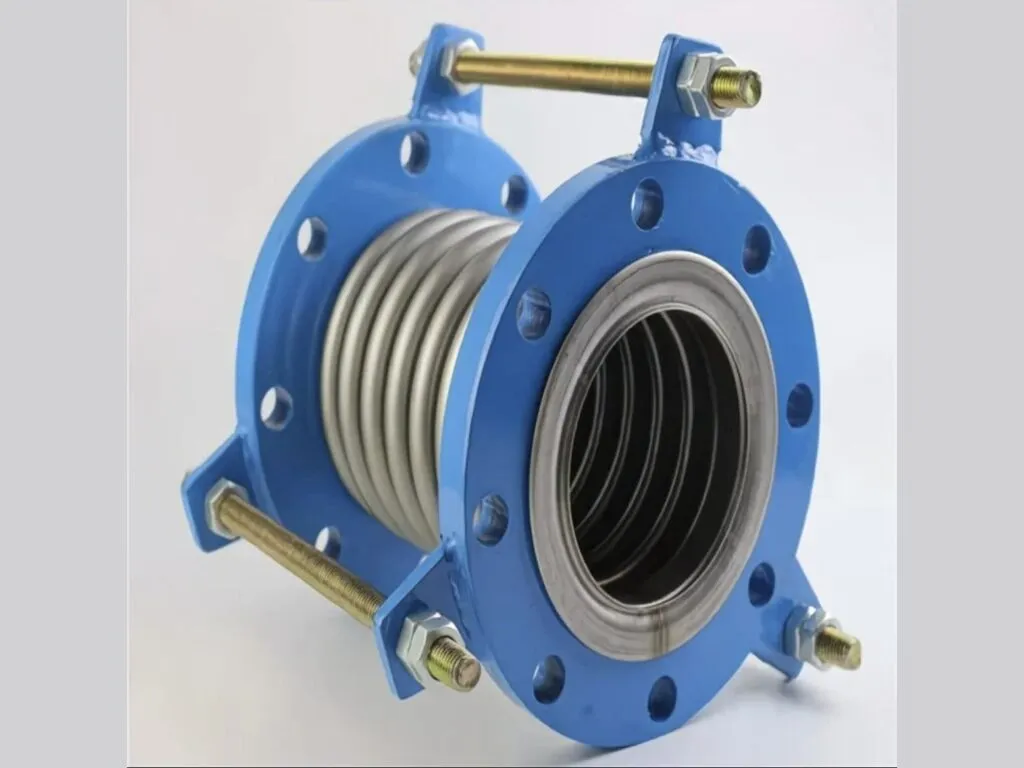

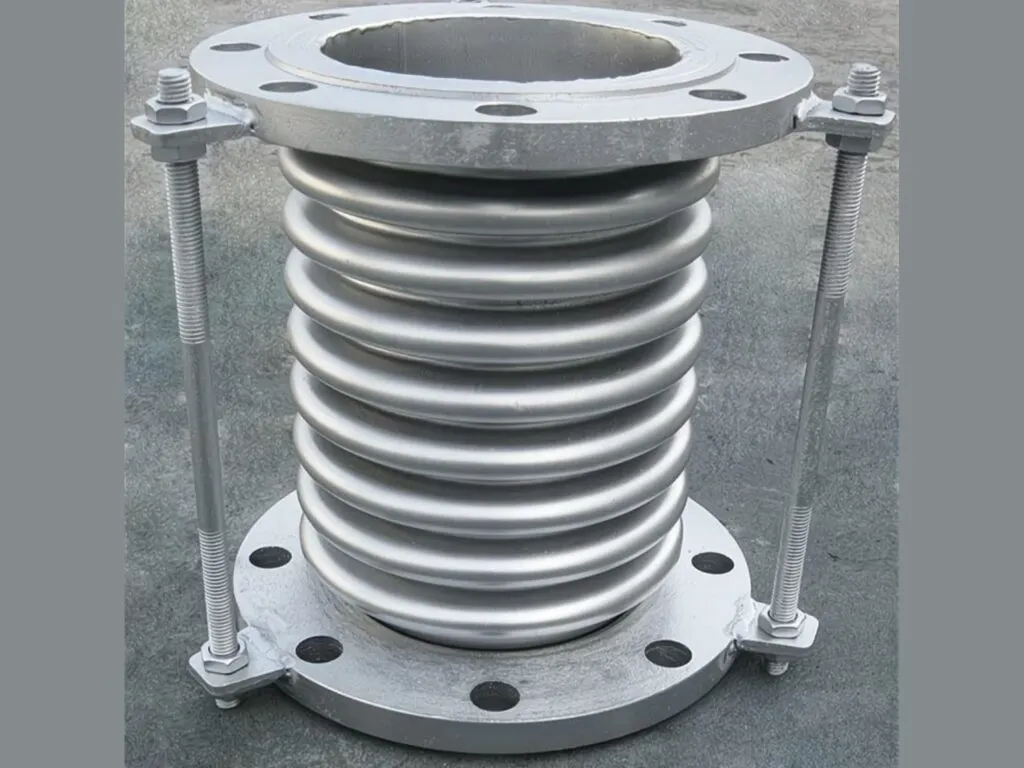

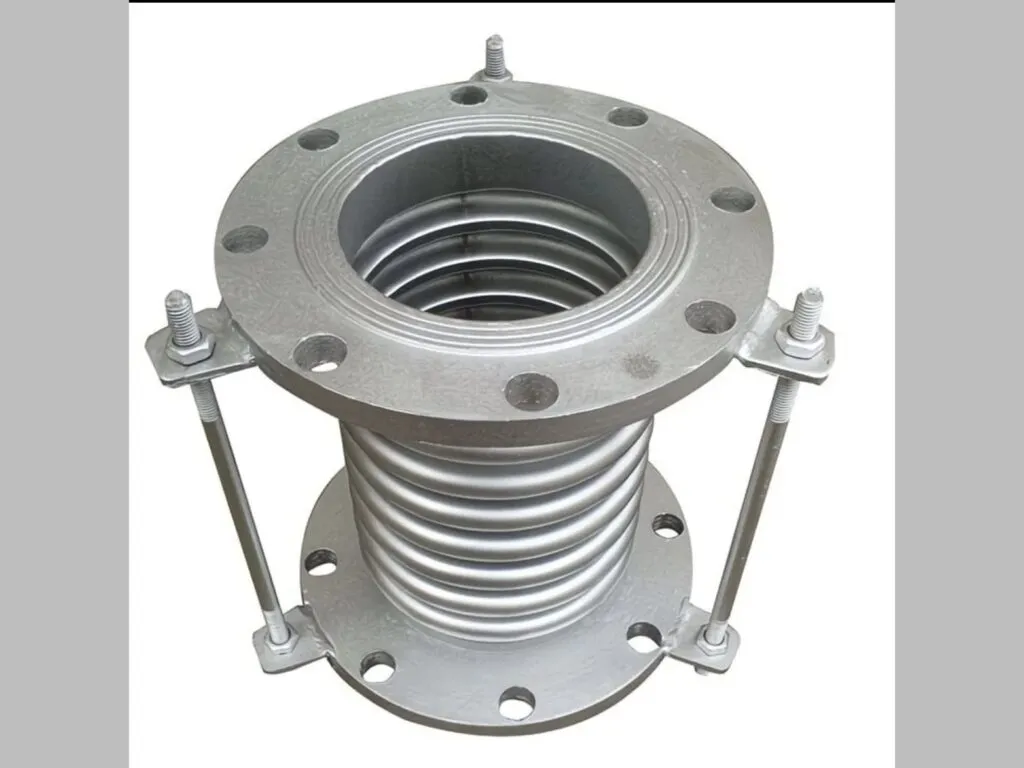

Cấu tạo chuẩn	Nếp gấp (bellows), thanh giằng, mặt bích hoặc rãnh, tai gắn thanh giằng; tùy loại có áo ngoài và ống lót trong
Kết nối	Mặt bích, rãnh, hàn đối đầu

Bảng tra khớp nối mềm inox theo hãng và cỡ DN

Bảng 12 dòng: sáu dòng tiêu chuẩn theo cỡ DN, năm kiểu làm theo bản vẽ và một dòng inox lót PTFE.

Dòng / kiểu	Hãng	Cỡ DN	PN	Chuyển vị	Nhiệt độ (°C)	Ghi chú
YJEB73R1 (bích xoay)	Gedik	25 đến 250	PN16 (PN25 đến 64)	30 mm	-80 đến +427	Bellows 321, bích St 37.2
YJEB73R5 (bích cố định)	Gedik	25 đến 250	PN16 (PN25 đến 64)	30 mm	-80 đến +427	Như trên
YJEC73R5 (hàn đối đầu)	Gedik	50 đến 250	PN16 (PN25 đến 64)	60 mm	-80 đến +427	Như trên
MKSF-30 (tiêu chuẩn)	Ayvaz	Từ 25	PN16	30 mm (-20/+10)	Không công bố	Bellows 321 hoặc 316L, EJMA, không giằng
SG-10 / SG-11	Stenflex	15 đến 50	PN16	Tổng 28 mm (ví dụ)	+20 (số liệu)	Bellows 1.4541, 1000 chu kỳ
RX KBFL	Stenflex	40 đến 300	PN16	16 mm (DN40) đến 48 mm (DN200)	Không công bố	Bellows 321, 316L tùy chọn
Loại tiêu chuẩn bích hoặc rãnh	Hàng Trung Quốc	Theo bản vẽ	Theo bản vẽ	Theo bản vẽ	Theo bản vẽ	Bellows, thanh giằng, bích hoặc rãnh; inox, thép hợp kim, Duplex, Titanium, Inconel
Lateral (mặt bên) universal	Làm theo bản vẽ	Theo bản vẽ	Theo bản vẽ	Bù ngang và góc	Theo bản vẽ	2 bộ nếp gấp, thanh giằng; inox 304, 316, 321
Có áo (sleeve)	Làm theo bản vẽ	Theo bản vẽ	Theo bản vẽ	Theo bản vẽ	Theo bản vẽ	1 hoặc 2 bộ bellows có áo; inox 304, 316, 321, Inconel 600, 625; chôn đất được
Kiểu rãnh (groove)	Hàng trong nước	Theo bản vẽ	Theo bản vẽ	Theo bản vẽ	Theo bản vẽ	Vỏ inox 304, nối rãnh hoặc ren
Làm theo bản vẽ	Ngoại cỡ	Theo yêu cầu	Theo yêu cầu	Theo yêu cầu	Theo yêu cầu	4 bước: gửi hình hoặc bản vẽ, khảo sát, chốt thông số, bàn giao
Inox lót PTFE	Hàng Trung Quốc	32 đến 1000	Đến 30 bar	Theo bản vẽ	-40 đến +260	Xem khớp nối mềm PTFE

Báo giá khớp nối mềm inox

Giá khớp nối mềm inox phụ thuộc cỡ DN, PN, vật liệu bellows, kiểu đầu nối và số nếp gấp. Hàng theo bản vẽ báo giá riêng, kèm CO/CQ. Gửi cỡ DN, PN và ảnh qua Zalo để nhận báo giá.

Đặt khớp nối mềm inox theo DN, PN và bản vẽ

Đọc DN và PN trên bích khớp cũ, hoặc đo đường kính ngoài bích và số lỗ. Kho gia công theo bản vẽ hoặc ảnh hiện trạng qua 4 bước: gửi hình, khảo sát, chốt thông số, bàn giao; cần DN, PN, nhiệt độ, chuyển vị. Có CO/CQ, hóa đơn VAT, giao toàn quốc. Xem thêm nhóm khớp nối mềm.

Cách chọn khớp nối mềm inox theo nhiệt độ, áp và chuyển vị

• Nhiệt độ trên +120 đến +150 °C bỏ khớp cao su, dùng inox đến +427 °C tiêu chuẩn, +1100 °C đặc biệt.
• Chuyển vị 30 mm cho loại bích, 60 mm cho hàn đối đầu; cần nhiều hơn dùng lateral.
• Bellows 321 chung; có clorua hoặc axit chọn 316L hoặc 316Ti.

Lỗi thường gặp ở khớp nối mềm inox và cách xử lý

Bốn lỗi gặp nhiều ở khớp inox, từ nứt mỏi đến rò mối hàn bích.

Hiện tượng	Nguyên nhân	Cách xử lý
Nếp gấp bị nứt mỏi	Chuyển vị vượt giới hạn chu kỳ (Stenflex ghi số liệu ở 1000 chu kỳ)	Tính lại số chu kỳ và chuyển vị theo EJMA, chọn nhiều nếp hơn hoặc loại lateral
Khớp bị kéo giãn quá mức khi lắp hoặc thử áp	Tháo thanh giằng vận chuyển, thiếu điểm cố định	Giữ thanh giằng vận chuyển đến khi cố định ống; kiểm điểm cố định
Ăn mòn nứt nếp dưới lớp bảo ôn	Ion clorua với inox 321, 304 gặp nước	Dùng 316L, bọc bảo ôn kín ẩm, hoặc loại có áo
Rò ở mối hàn bích	Bích lệch tâm hoặc thiếu ống lót trong	Căn tâm, thêm ống lót trong khi lưu tốc cao

Số liệu trên trang theo catalogue và datasheet của Stenflex.
