Khớp nối mềm cao su mặt bích DN32 đến DN600, PN10-PN16

Khớp nối mềm cao su (khớp giãn nở cao su, ống nối mềm cao su, rubber expansion joint) là đoạn ống ngắn cao su gia cường sợi nylon và vòng thép, hai đầu mặt bích, lắp giữa bơm và đường ống. Cỡ DN32 đến DN600, áp PN10 đến PN16, nhiệt -35 đến +120 °C tùy loại cao su.

Khớp nối mềm cao su là gì, khác khớp nối trục thế nào

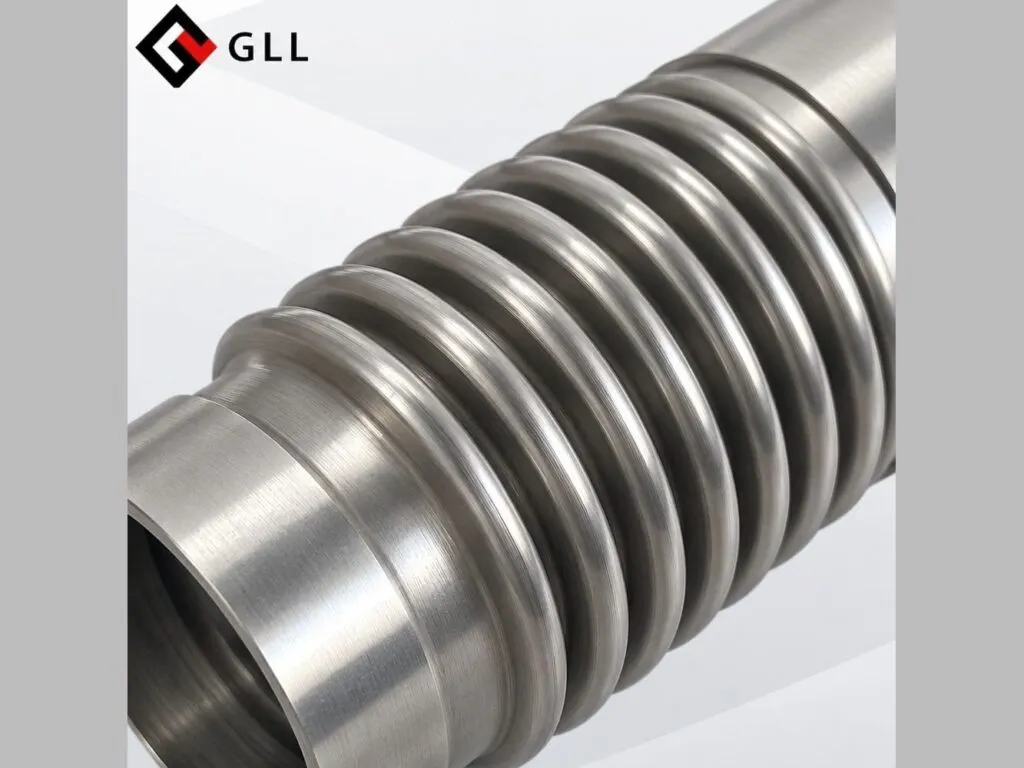

Khớp này hút rung, giảm ồn, bù lệch trục và giãn nở nhiệt cho đường ống. Khớp này không nối trục động cơ với bơm như khớp nối trục, và mềm hơn khớp giãn nở inox, loại chịu tới +427 °C. Ống nhỏ DN15 đến DN80 dùng khớp nối mềm cao su nối ren (rắc co). Kho có dòng Elaflex và khớp Trung Quốc, kèm CO, CQ, thuộc nhóm khớp nối mềm.

Các loại khớp nối mềm cao su theo số cầu và cao su

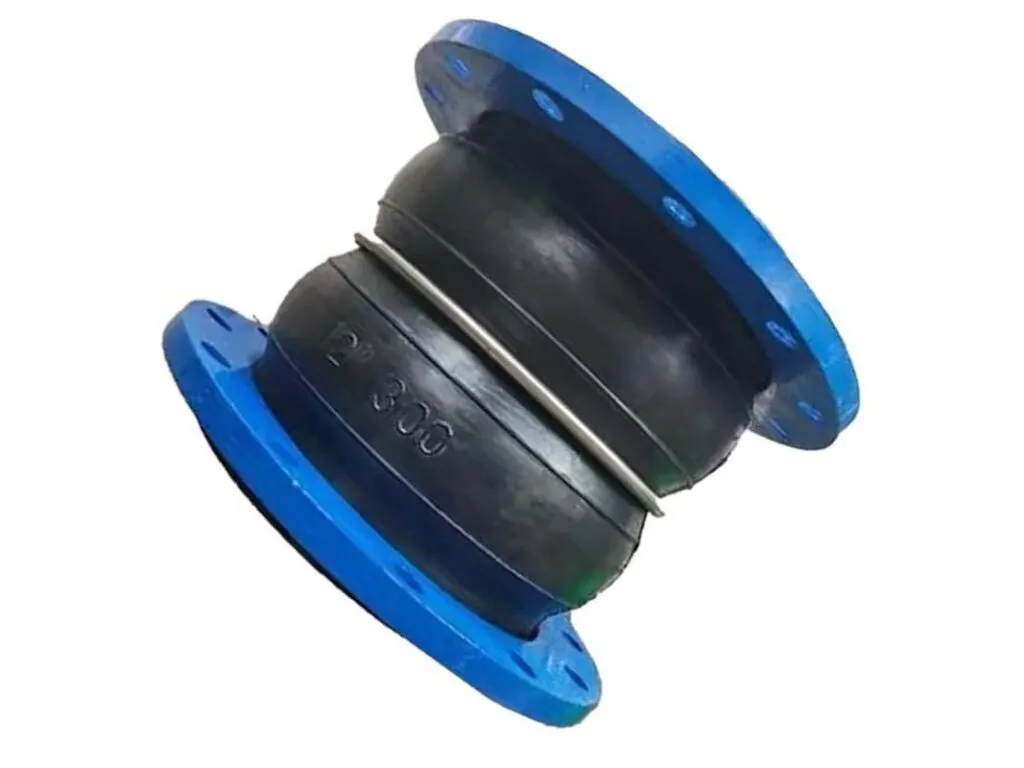

• 1 cầu và 2 cầu: 1 cầu dài 95 đến 260 mm; 2 cầu dài 175 đến 350 mm, bù lớn hơn.
• Theo cao su: EPDM cho nước, NBR cho dầu, CR cho nước biển, NR cho bùn, FKM cho dầu nóng, CSM cho axit và kiềm.
• Theo kiểu đầu nối: bích thép mạ kẽm, bích inox SS304 hoặc SS316, đai siết, thanh giằng, côn giảm 50x32 đến 600x500.
• Khuôn ép và quấn tay: khuôn ép có sẵn DN32 đến DN600; quấn tay làm cỡ đặc biệt theo bản vẽ.

Thông số kỹ thuật khớp nối mềm cao su

Khớp 1 cầu bù nén 9 đến 25 mm, khớp 2 cầu bù nén 25 đến 40 mm; áp PN10 đến PN16, chân không -0,8 bar.

Thông số	Giá trị
Nén, khớp 1 cầu (DN32 đến DN600)	9 đến 25 mm
Giãn, khớp 1 cầu	6 đến 16 mm
Lệch ngang, khớp 1 cầu; góc	9 đến 22 mm; 15°
Chuyển vị 2 cầu DN32 đến DN80 (nén/giãn/lệch; góc)	25/15/20 mm; 30°
Chuyển vị 2 cầu DN100 đến DN150	30/20/25 mm
Chuyển vị 2 cầu DN200 đến DN600	40/25/30 mm
Chiều dài 1 cầu	95 mm (DN32) đến 260 mm (DN600)
Chiều dài 2 cầu	175 mm (DN32 đến DN80); 225 mm (DN100 đến DN150); 325 mm (DN200 đến DN300); 350 mm (DN350 đến DN600)
Áp làm việc	PN10, PN16; 2 cầu 16 bar tới DN300, 10 bar từ DN350 đến DN600
Chân không	-0,8 bar
Nhiệt độ làm việc, EPDM	-35 đến +120 °C (tùy hãng, có hãng ghi -10 đến +105 °C)
Nhiệt độ làm việc, NBR	-30 đến +120 °C

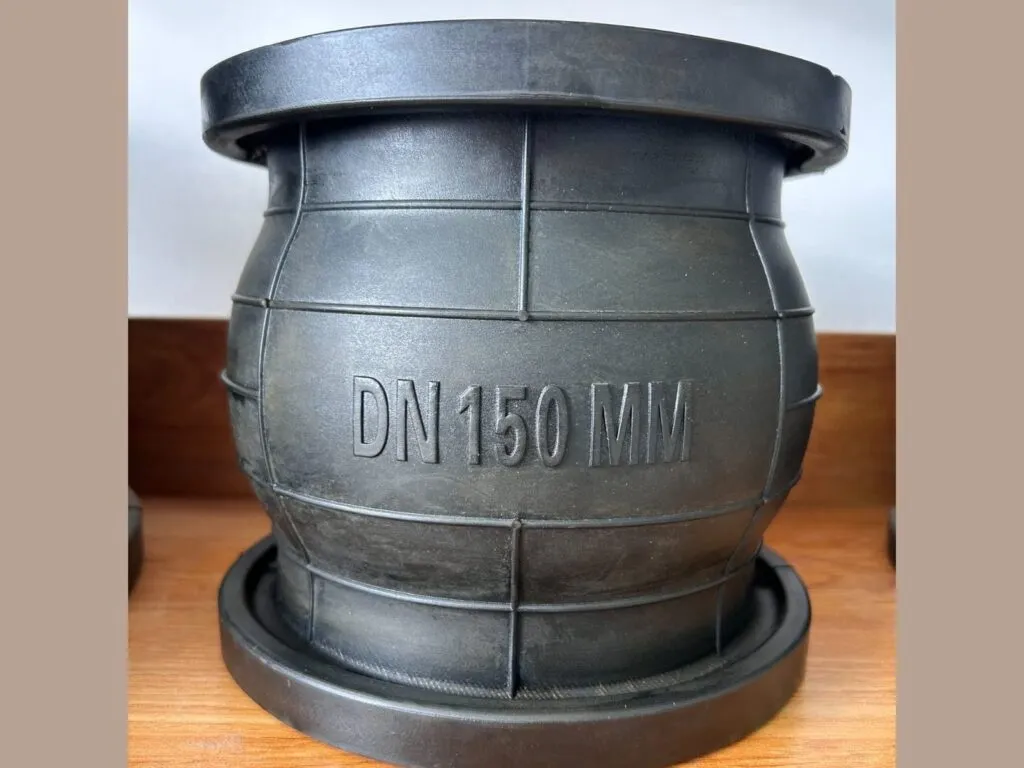

Thân	EPDM hoặc NBR gia cường sợi nylon, vòng thép cacbon
Bích kho nhập	JIS 10K (JIS B 2220), thép cacbon mạ kẽm; EN 1092-1 PN10/PN16 hoặc ASME B16.5 Class 150 đặt riêng

Bảng tra mác và kiểu khớp nối mềm cao su

Bảng 22 dòng: 13 dòng Elaflex (Đức) và 9 kiểu xuất xứ Trung Quốc, nhiệt độ -50 đến +130 °C, cỡ từ DN25.

Mác / kiểu	Hãng	Vỏ / lớp lót	Nhiệt độ (°C)	Cỡ (DN)	Chiều dài (mm)	Dùng cho
VITEX	Elaflex	vỏ ECO / lót FKM liền khối	-15 đến +110 (tạm +130)	25-200	BL130	xăng dầu có trên 50% hợp chất thơm, biodiesel, axit khoáng, dầu nóng
ROTEX	Elaflex	vỏ EPDM / lót EPDM chịu nước nóng	-40 đến +130 (tạm +150)	25-1000	BL130-300	nước nóng sưởi, nước làm mát, khí nóng; 10 bar ≤100 °C, 6 bar ≤110 °C
ERV-R Red Band	Elaflex	vỏ EPDM / lót butyl-EPDM	-40 đến +100 (tạm +120)	25-1000	BL130-300	nước, nước uống (DVGW W 270, ACS), nước thải, nước biển, nước làm mát
ERV-CR	Elaflex	vỏ + lót CR (chloroprene)	-25 đến +90 (tạm +100)	25-1000	BL130, 200, 250, 260, 300	nước bể bơi, nước biển, nước thải yếu, dầu bôi trơn, mỡ
ERV-BR	Elaflex	vỏ + lót BR/NR	-50 đến +70 (tạm +90)	25-300	BL130	bùn, hỗn hợp rắn-lỏng, bột mịn (muội than), mài mòn
ERP Red Spot	Elaflex	vỏ EPDM / lót butyl-EPDM	-40 đến +90 (tạm +120)	25-150	BL130 (bích PN10)	hệ thống vệ sinh, nước nóng lạnh, bể bơi, nước uống
ERV-G Yellow Band	Elaflex	vỏ CR / lót NBR	-20 đến +90 (tạm +100)	25-1000	BL130-300	sản phẩm dầu mỏ ≤50% thơm, nhiên liệu (ethanol tới 85%), khí đốt trừ LPG
ERV-GS Yellow Steel	Elaflex	vỏ CR / lót NBR, cáp thép	-20 đến +90 (tạm +100)	25-600	BL130, 150, 175, 200, 250	dầu, dầu thuỷ lực, nước làm mát có phụ gia dầu, nước biển
ERV-GS HNBR	Elaflex	vỏ CR / lót HNBR, cáp thép	-35 đến +100 (tạm +120)	25-600	BL130, 150, 175, 200, 250	như Yellow Steel, chống lão hoá tốt hơn
ERV-G LT Yellow Band LT	Elaflex	vỏ CR / lót NBR	-40 đến +90 (tạm +100)	25-300	BL130	diesel, dầu đốt, dầu hoả, xăng ở nhiệt độ thấp
ERV-OR Orange Band	Elaflex	vỏ CR / lót NBR	-20 đến +90 (tạm +100)	25-150	BL130 (bích DIN 2635 PN40)	LPG theo EN 589, xe bồn và trạm nạp
ERV-GR Green Band	Elaflex	vỏ + lót CSM	-20 đến +100 (tạm +110)	25-700	BL130, 200, 250, 260	hoá chất, axit, kiềm, nước thải hoá chất, khí nén lẫn dầu tới 90 °C
ERV-W White Band	Elaflex	vỏ CR / lót NBR xám nhạt	-20 đến +90 (tạm +100)	25-600	BL130, 200, 250	thực phẩm kể cả dầu mỡ (BfR XXI, FDA 21CFR 177.2600); không phải nước uống

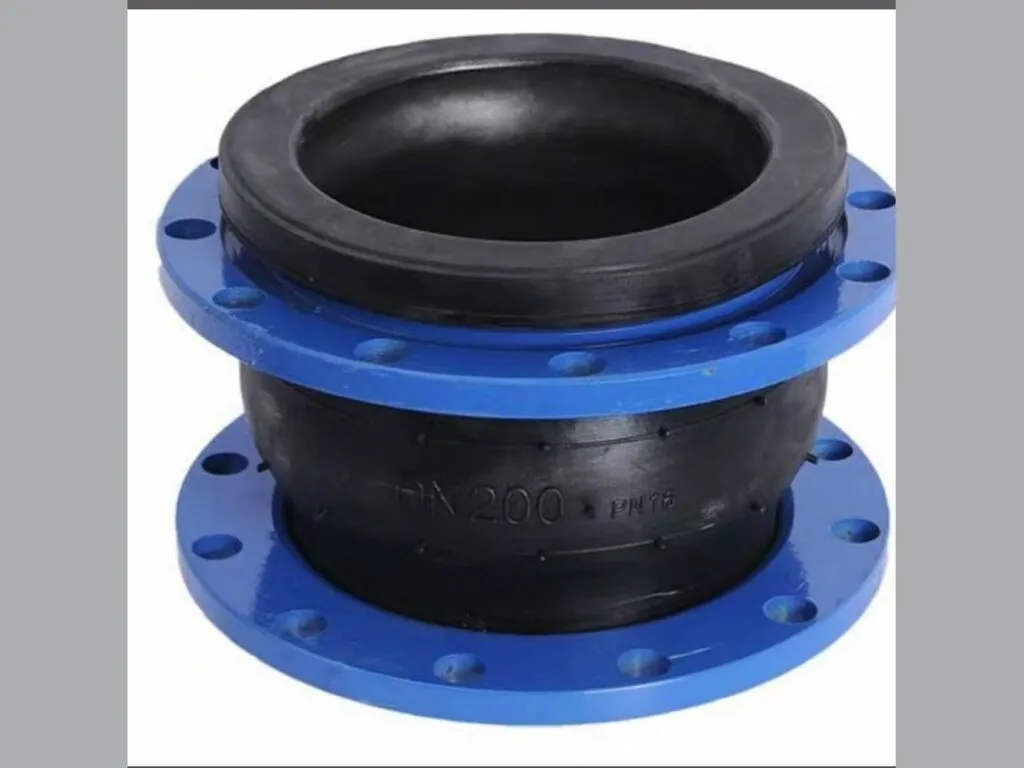

Cầu đơn (1 cầu), bích thép	Trung Quốc	EPDM / NBR / CR / NR gia cường nylon	EPDM -35 đến +120; NBR -30 đến +120	32-600	95-260 (DN32 đến DN600)	nước, bơm, chống rung; nén 9 đến 25, giãn 6 đến 16, lệch 9 đến 22 mm, 15°

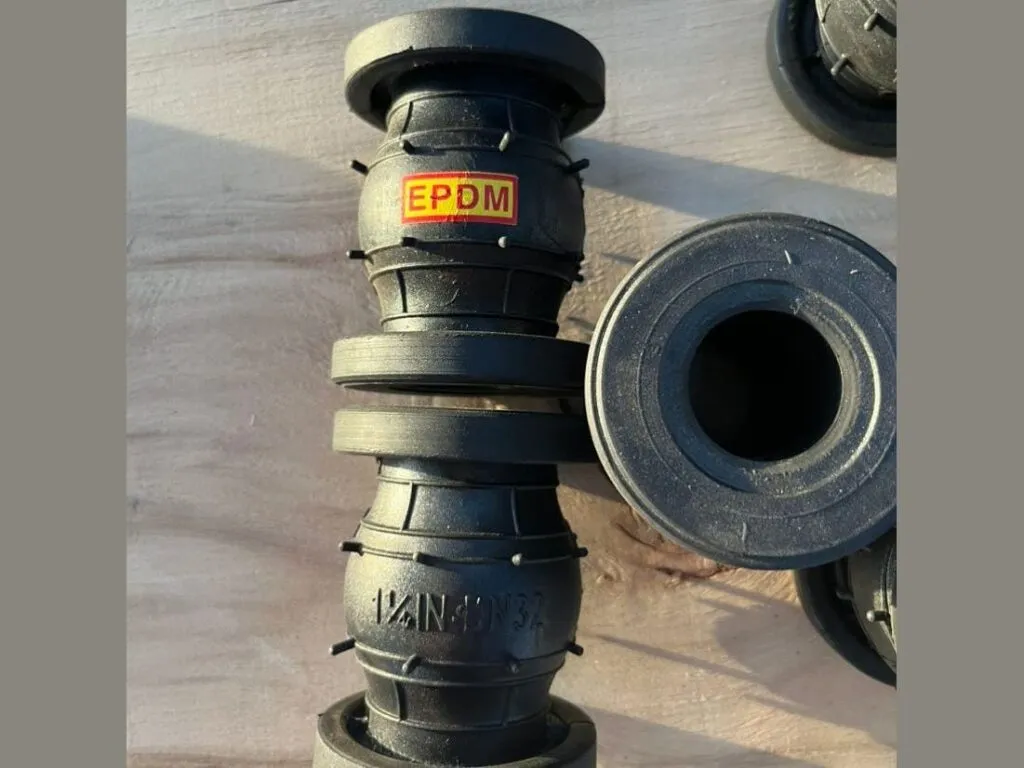

Cầu đôi (2 cầu), bích thép	Trung Quốc, châu Âu	EPDM / NBR	như cầu đơn	40-800	165-400	đầu bơm, hút/xả; giãn 30-35, nén 50-60, lệch 45 rồi 35 mm, 35° rồi 30°
Có thanh giằng (tie rod)	Trung Quốc	EPDM / NBR	như cầu đơn	32-600	95-260	đường ống chịu đẩy dọc trục; chịu 0,6-2,5 MPa (đối thủ ghi)
Đai siết (clamp), không bích	Trung Quốc	cao su + đai inox	như cầu đơn	50-2000	180 (DN50-150), 200 (từ DN200)	nối nhanh; giãn 7-25, nén 10-26, lệch 10-26 mm, 15°
Côn giảm (reducer)	Trung Quốc	NR, EPDM, NBR, FKM, PTFE, CR	như cầu đơn	50x32 đến 600x500	180-240	đổi cỡ ống; giãn 20-28, nén 30-38, lệch 40-45 mm, 30-35°
Bích đầy (full face)	Trung Quốc	cao su	như cầu đơn	32-3000 (đối thủ ghi)	95-260 (bảng DN32-600)	mặt bích che kín, chống bám bẩn bích
Bích nhựa PVC/CPVC	Trung Quốc	cao su + bích nhựa	như cầu đơn	32-600	95-260	đường ống hoá chất nhựa

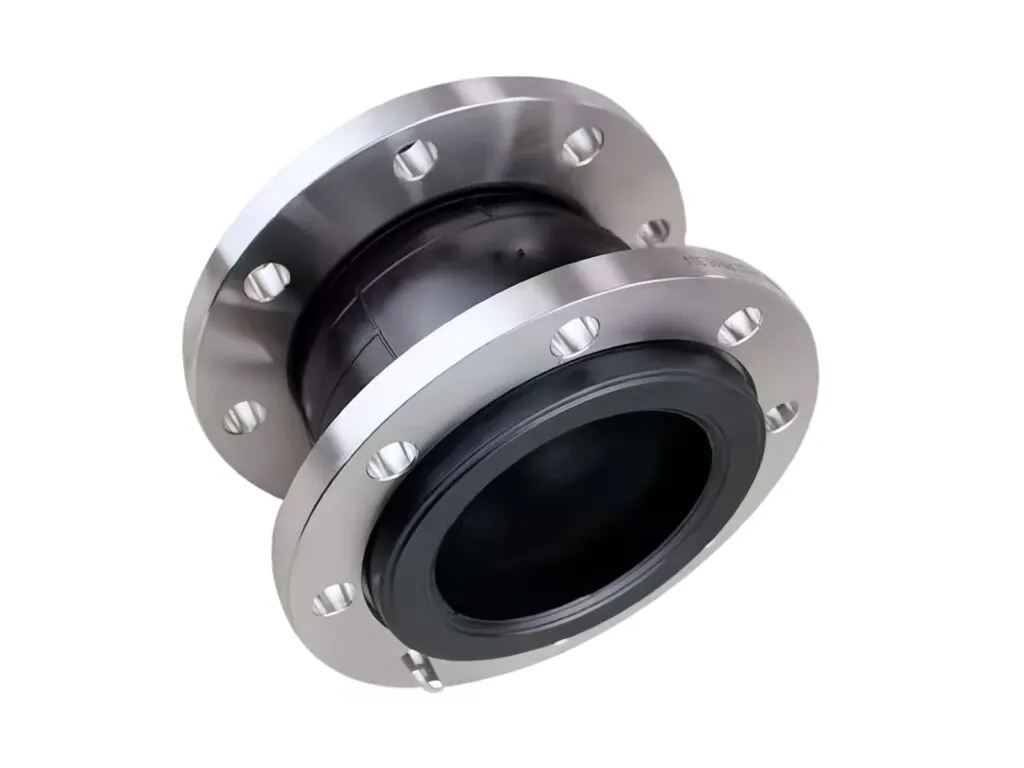

Bích inox SS304/SS316	Trung Quốc	EPDM + bích inox	như cầu đơn	32-600	95-260	môi trường ẩm, nước biển, thực phẩm
Quấn tay (thủ công)	Trung Quốc	cao su đặc biệt	như cầu đơn	32-600 và ngoại cỡ	95-260	cỡ lớn hoặc đặc biệt; gửi bản vẽ

Báo giá khớp nối mềm cao su

Giá phụ thuộc loại cao su, DN, số cầu, số lượng và yêu cầu CO, CQ. Gửi DN, môi chất, nhiệt độ và áp qua Zalo để nhận báo giá.

Đặt khớp nối mềm cao su theo DN và tiêu chuẩn bích

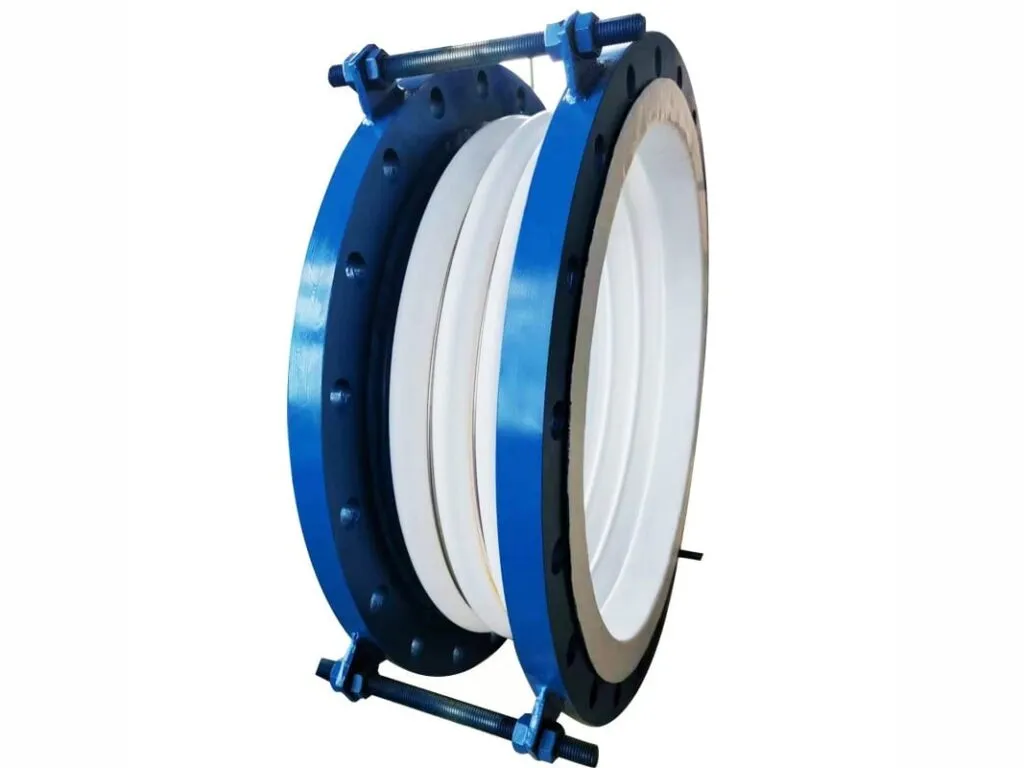

Đo đường kính vòng bu lông, đếm số lỗ bích, ghi DN rồi chụp khớp cũ gửi qua Zalo. Kho giao toàn quốc, xuất hóa đơn VAT. Nhận đặt theo bản vẽ: ngoại cỡ, côn giảm, bích inox, lót PTFE; dung sai chiều dài theo Elaflex BL +5/-0 mm.

Cách chọn khớp nối mềm cao su theo môi chất và độ lệch

Chọn cao su theo môi chất và nhiệt độ trước, rồi đến số cầu và bích.

• Môi chất: nước và nước nóng dùng EPDM; dầu và xăng dầu dùng NBR.
• Số cầu: lệch dưới 22 mm, nén dưới 25 mm dùng 1 cầu; bù lớn hoặc hút rung bơm dùng 2 cầu.
• Áp và bích: khớp 2 cầu từ DN350 chỉ 10 bar; bích JIS 10K và DIN PN10 khác lỗ bu lông, không lắp lẫn.
• Đẩy dọc trục: lắp thêm thanh giằng.

Lỗi thường gặp ở khớp nối mềm cao su và cách xử lý

Năm hiện tượng thường gặp, từ chọn sai cao su đến lệch tiêu chuẩn bích.

Hiện tượng	Nguyên nhân	Cách xử lý
Khớp bị phồng, nứt sợi hoặc nổ ở bích	Chạy quá nhiệt độ cao su (EPDM +120 °C, NBR +120 °C theo fleet) hoặc quá áp 16 bar, hoặc kéo giãn quá hành trình giãn (1 cầu giãn chỉ 6-16 mm)	Đo nhiệt, áp thực; đổi cao su đúng môi chất (ROTEX cho nước nóng tới +130 °C); lắp thanh giằng; không kéo khớp để bù sai lệch lắp
Cao su trương, mềm nhão sau vài tháng trong đường dầu	Dùng EPDM cho dầu khoáng hoặc nước làm mát có phụ gia dầu	Đổi sang NBR (hoặc CR, Yellow Steel cho nước làm mát có dầu); Elaflex ghi rõ ERV-R EPDM không hợp dầu khoáng
Rò ở mặt bích sau khi siết	Bích đối tiếp lệch tiêu chuẩn (JIS 10K lắp với DIN/ANSI), siết lệch hoặc thêm gioăng thừa	Kiểm đường kính vòng bu lông và số lỗ trước khi lắp; siết bu lông chéo; không thêm gioăng dày nếu hãng không yêu cầu
Bơm vẫn rung truyền vào ống	Dùng khớp 1 cầu ngắn cho bơm lớn, không có giá đỡ ống ngay sau khớp	Chuyển sang 2 cầu (nén 50-60 mm), cố định ống hai bên khớp, lắp đúng chiều dài L
Vỏ ngoài nứt lão hoá khi đặt ngoài trời	Ozone, tia UV với cao su không chống ozone	Dùng EPDM, CR hoặc CSM chống ozone, thời tiết; Elaflex ghi vỏ EPDM chịu ozone

Số liệu trên trang theo catalogue và datasheet của Elaflex và phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: JIS B 2220, EN 1092-1, ASME B16.5.
