Khớp nối mềm cao su nối ren (rắc co) DN15-DN80, dài 165-285 mm

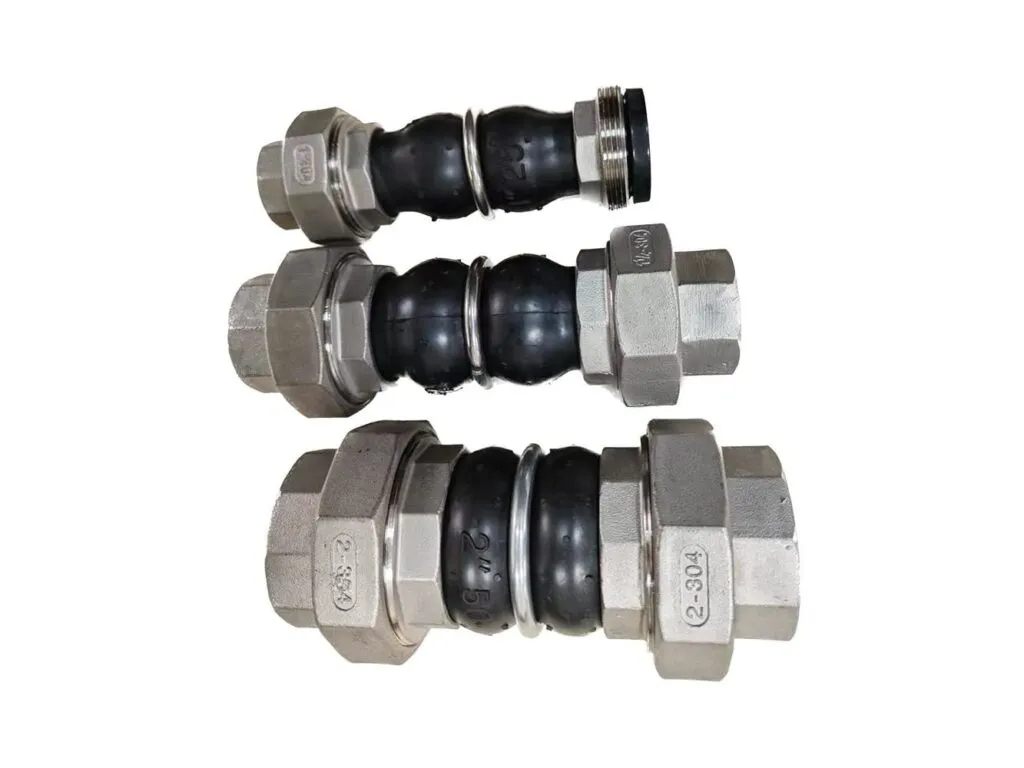

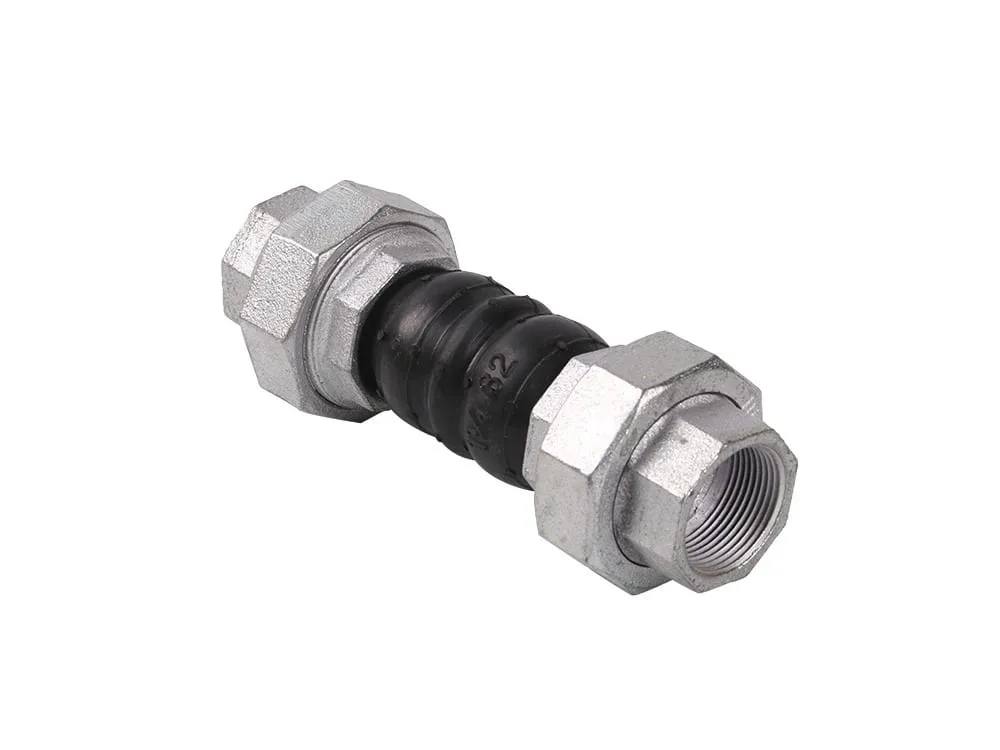

Khớp nối mềm cao su nối ren (khớp nối mềm rắc co) là khớp 2 cầu bằng cao su gia cường cho ống nhỏ DN15 đến DN80, hai đầu là rắc co ren thay cho mặt bích. Khớp dài 165 đến 285 mm, bù nén 10 đến 22 mm, lệch ngang 20 đến 22 mm, áp nổ 30 bar, dùng giảm rung đầu hút và đầu xả của bơm nhỏ.

Khớp nối mềm cao su nối ren là gì, khác khớp mặt bích và ống mềm inox thế nào

Khớp rắc co tháo lắp nhanh cho ống từ 1/2 đến 3 inch, không cần bích. Từ DN100 trở lên cần chuyển sang khớp nối mềm cao su mặt bích một cầu hoặc hai cầu. Khớp cũng khác ống mềm inox bện lưới và khác khớp nối trục. Axit, dung môi mạnh dùng khớp nối mềm PTFE; vỏ kim loại thì xem khớp nối mềm inox. Cả họ nằm trong danh mục khớp nối mềm.

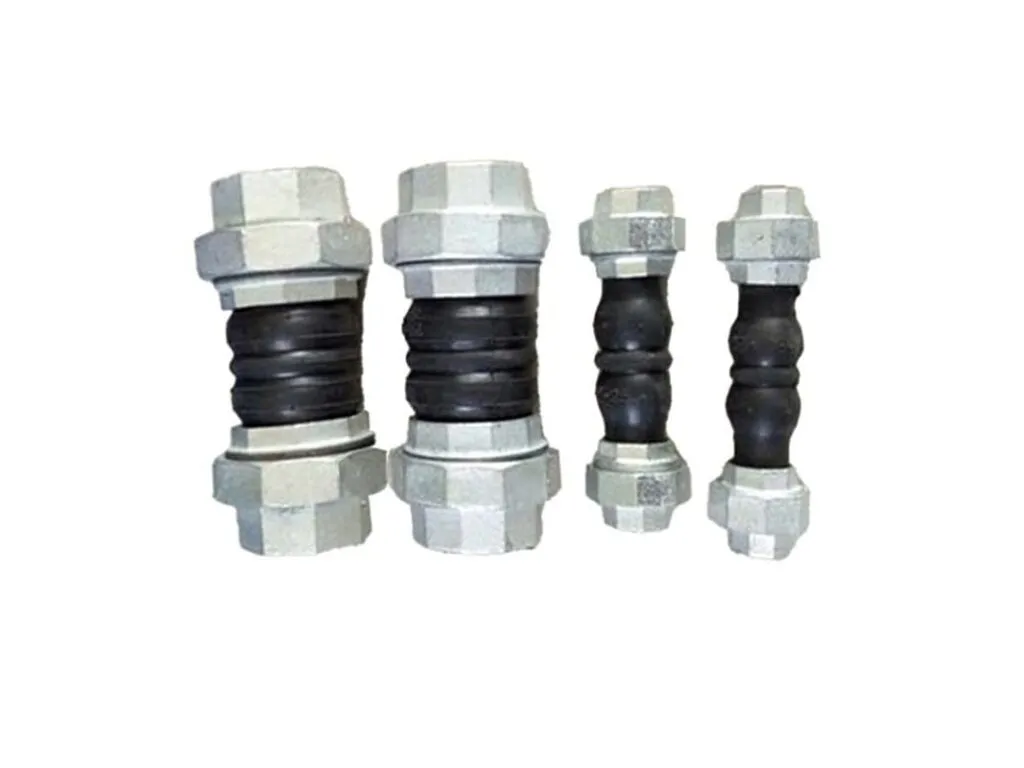

Các loại khớp nối mềm cao su nối ren theo cỡ ống, hãng và cao su

• Họ Trung Quốc: dài 165 đến 285 mm, nén 10 mm, giãn 5 mm, lệch ngang 20 mm.
• Comeval TORAFLEX S30 và Genebre 2830: dài 200 đến 245 mm, nén 22 mm, giãn 6 mm, lệch ngang 22 mm.

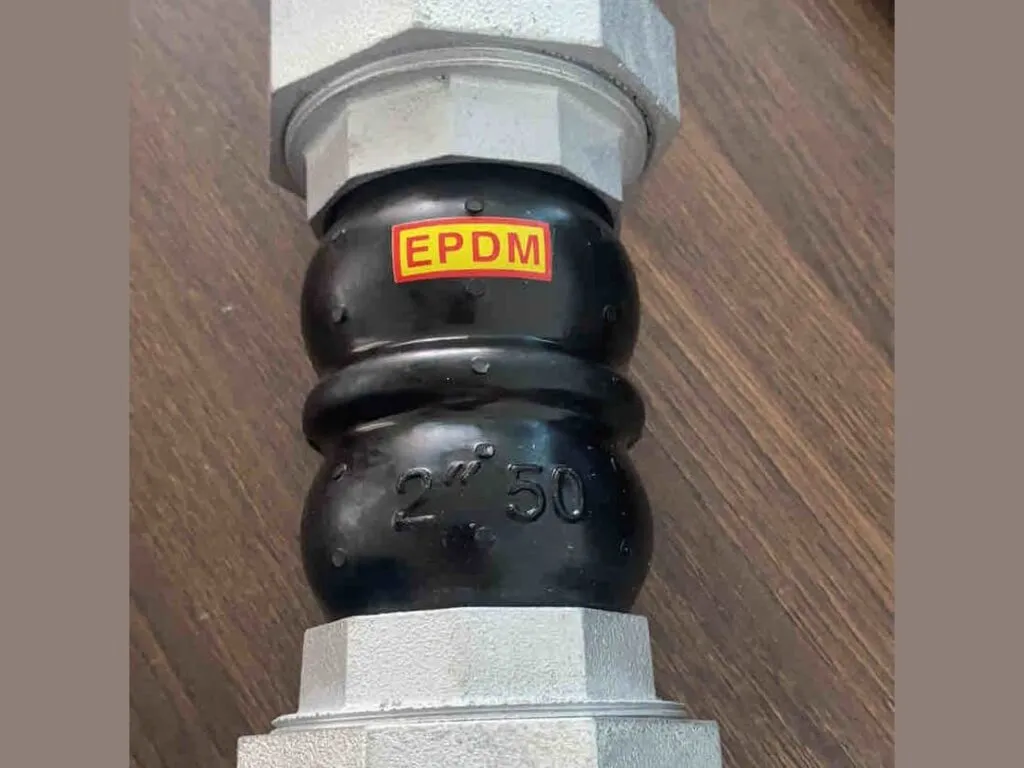

• Theo cao su: EPDM cho nước và nước nóng; NBR cho dầu và khí nén có dầu.
• Theo rắc co: rắc co gang dẻo mạ kẽm EN-GJMB-350-10 ở dòng Comeval; hệ ren BSP hay NPT cần đo trên ống hoặc bơm.

Thông số kỹ thuật khớp nối mềm cao su nối ren

Khớp bù nén 10 đến 22 mm, giãn 5 đến 6 mm, góc lệch 25° đến 45°, áp nổ 30 bar. Chiều dài và chuyển vị khác nhau giữa các họ nên thay thế phải đo khoảng trống thực.

Thông số	Giá trị
Dải cỡ ống	DN15 đến DN80 (1/2 đến 3 inch)

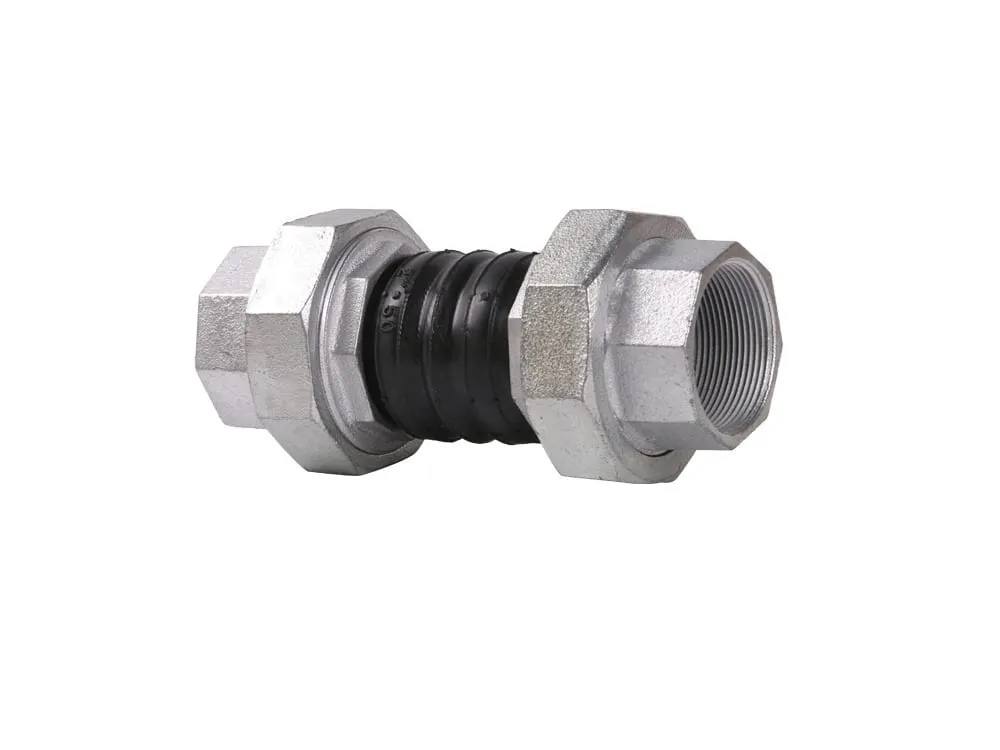

Kết nối	2 đầu rắc co ren (đai ốc xoay)
Chiều dài họ Trung Quốc	DN15 170; DN20 170; DN25 175; DN32 165; DN40 175; DN50 175; DN65 240; DN80 285 mm
Chiều dài Comeval S30	200 mm (DN20 đến DN50); 240 mm (DN65, DN80)
Chuyển vị dọc trục họ Trung Quốc	nén 10 mm, giãn 5 mm
Chuyển vị dọc trục Comeval S30	nén 22 mm, giãn 6 mm
Lệch ngang	20 mm (họ Trung Quốc); 22 mm (Comeval S30)
Góc lệch	45° (họ Trung Quốc, Comeval); Genebre 35° ở DN40, 25° ở DN50 đến DN80
Áp nổ	30 bar (Comeval S30, Genebre 2830)
Rắc co	gang dẻo mạ kẽm EN-GJMB-350-10 (Comeval)
Nhiệt độ EPDM	-35 đến +120 °C hoặc -10 đến +105 °C, tùy hãng
Nhiệt độ NBR	-30 đến +120 °C

Bảng tra khớp nối mềm cao su nối ren DN15 đến DN80

Bảng có 13 dòng chia ba nhóm: 8 cỡ DN15 đến DN80 của họ Trung Quốc, 2 dòng Comeval và 3 dòng Genebre.

Nhóm	Cỡ	L (mm)	Giãn (mm)	Nén (mm)	Lệch ngang (mm)	Góc
Họ Trung Quốc	DN15 (1/2 inch)	170	5	10	20	45°
Họ Trung Quốc	DN20 (3/4 inch)	170	5	10	20	45°
Họ Trung Quốc	DN25 (1 inch)	175	5	10	20	45°
Họ Trung Quốc	DN32 (1 1/4 inch)	165	5	10	20	45°
Họ Trung Quốc	DN40 (1 1/2 inch)	175	5	10	20	45°
Họ Trung Quốc	DN50 (2 inch)	175	5	10	20	45°
Họ Trung Quốc	DN65 (2 1/2 inch)	240	5	10	20	45°
Họ Trung Quốc	DN80 (3 inch)	285	5	10	20	45°
Comeval S30	DN20 đến DN50	200	6	22	22	45°
Comeval S30	DN65, DN80	240	6	22	22	45°
Genebre 2830	DN40	Không công bố	6	22	22	35°
Genebre 2830	DN50	Không công bố	6	22	22	25°
Genebre 2830	DN65, DN80	245	6	22	22	25°

Báo giá khớp nối mềm cao su nối ren

Giá phụ thuộc cỡ DN, loại cao su (EPDM hay NBR), hãng, số lượng và yêu cầu CO, CQ. Gửi DN, hệ ren và ảnh khớp cũ qua Zalo để nhận báo giá theo đơn.

Đặt khớp nối mềm cao su nối ren theo DN và hệ ren

Đọc DN và chiều dài trên khớp cũ, hoặc đo khoảng trống giữa hai đầu ống, rồi xác định hệ ren BSP hay NPT. Kho có CO, CQ, xuất hóa đơn VAT và giao toàn quốc.

Cách chọn khớp nối mềm cao su nối ren theo môi chất, nhiệt độ và áp

• Môi chất: nước dùng EPDM, dầu dùng NBR; giữ nhiệt độ môi chất không quá +105 đến +120 °C.
• Ren: đo ren ống và bơm (BSP hay NPT) trước khi đặt.
• Chiều dài: hai họ lệch nhau 25 đến 35 mm; đo khoảng trống thực trước khi đặt.
• Cỡ lớn: cần bù lớn hơn 10 đến 22 mm hoặc ống từ DN100 trở lên thì dùng khớp mặt bích.
• Áp: áp nổ 30 bar không phải áp làm việc; áp làm việc tối đa xác nhận theo hãng và nhiệt độ môi chất.

Lỗi thường gặp ở khớp nối mềm cao su nối ren và cách xử lý

Bốn lỗi dưới đây gặp khi lắp khớp rắc co cho bơm và đường ống nhỏ.

Hiện tượng	Nguyên nhân	Cách xử lý
Rỉ ở rắc co sau khi siết	Ren lệch hệ BSP hay NPT, hoặc siết lệch tâm	Kiểm hệ ren, dùng băng keo non hoặc gioăng theo hãng, siết đều
Cao su xoắn vặn, nứt nhanh	Siết rắc co khi khớp đã xoắn	Giữ khớp thẳng trục khi siết, không dùng khớp để vặn ống
Phồng hoặc nổ khớp	Áp hoặc nhiệt độ vượt hạn của cao su	Đo áp và nhiệt thực, thêm van giảm áp nếu có xung
Trương mềm trong đường dầu	Dùng EPDM cho dầu khoáng	Đổi sang NBR

Số liệu trên trang theo phiếu kiểm tra COA, CQ của lô hàng nhập.
