Dây tết chèn PTFE (teflon) cỡ 6 đến 20 mm, chịu -270 đến 260°C

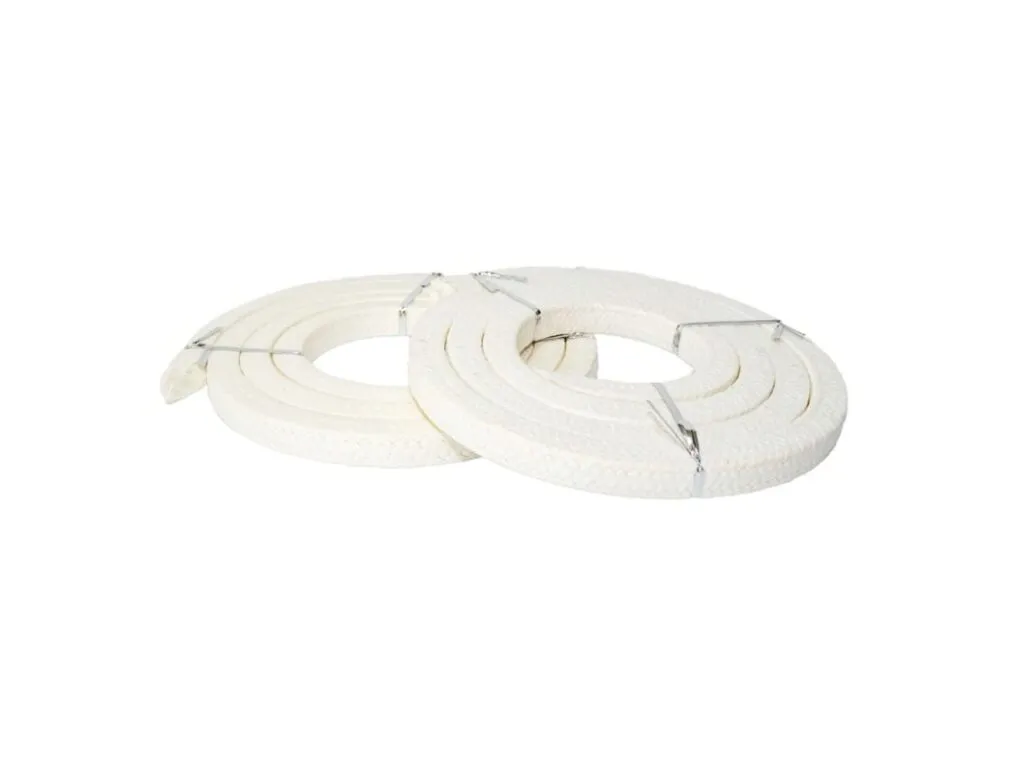

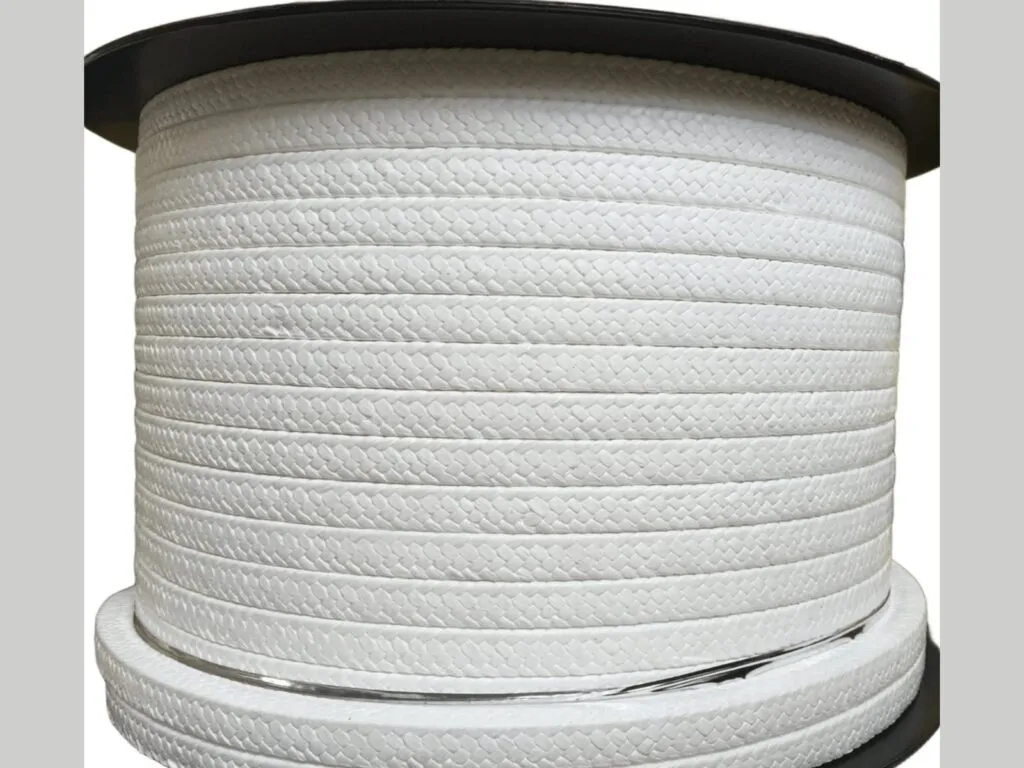

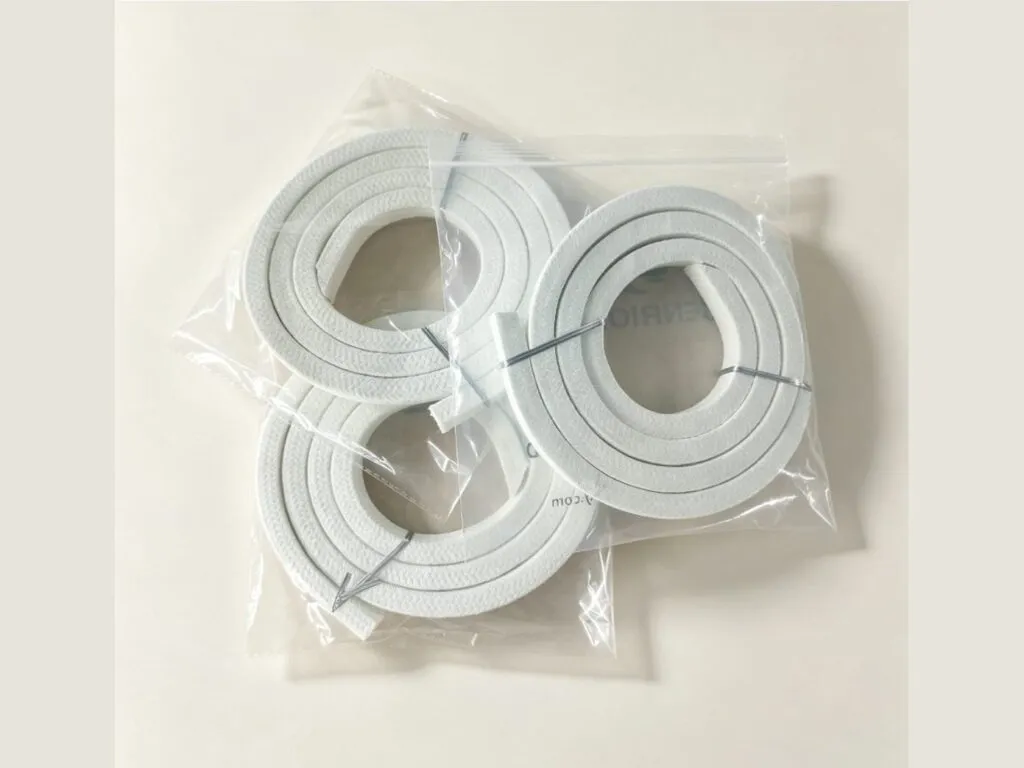

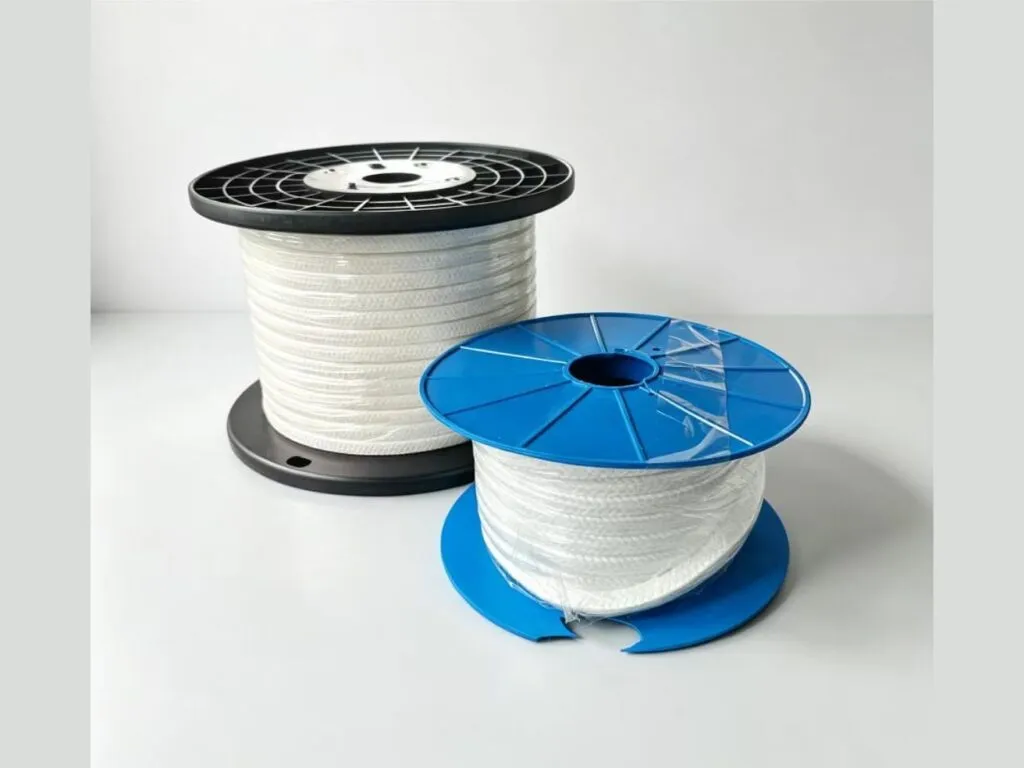

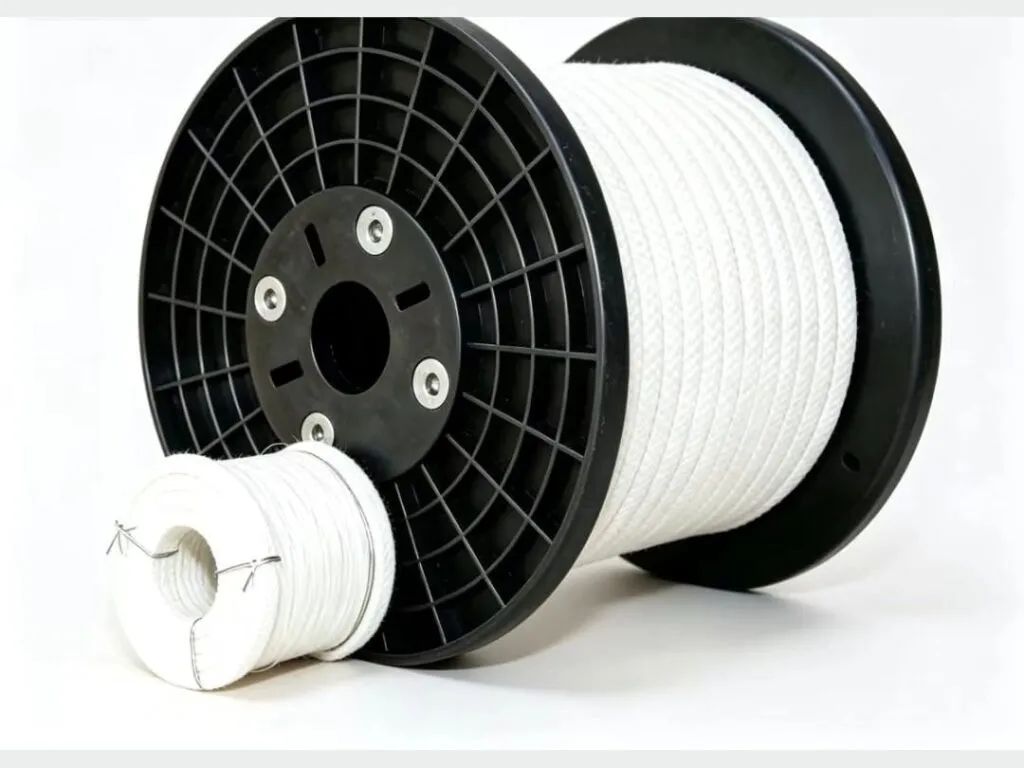

Dây tết chèn PTFE (dây tết chèn teflon, dây chèn kín PTFE) là dây bện từ sợi PTFE, tẩm PTFE hoặc dầu bôi trơn, nhồi vào hộp nhồi của bơm, van, máy khuấy. Dây làm việc từ -270 đến 260°C, pH 0 đến 14, áp quay khoảng 20 bar. Kho nhập cỡ 6 đến 20 mm vuông, cuộn 10 kg.

Dây tết chèn PTFE là gì, khác dây graphite và aramid thế nào

Dây PTFE (teflon) thuộc nhóm dây tết chèn cho môi chất ăn mòn: trơ với hầu hết hoá chất, trừ kim loại kiềm nóng chảy và florua. Dây tết chèn graphite chịu tới 455°C và 34 bar quay; dây tết chèn aramid chịu 35 bar quay và bùn cát.

Dây teflon đen tẩm graphite hay bị gọi nhầm là dây graphite, nhưng vẫn chỉ chịu 260 đến 288°C. Dây PTFE cũng khác dây ePTFE tròn cho rãnh thân van.

Các loại dây tết chèn PTFE theo cấu tạo sợi

• PTFE trắng tẩm dầu hoặc silicone: sợi PTFE 100%, dùng cho thực phẩm, dược; áp quay 15 đến 20 bar (Garlock 5904, 5906, Klinger K54F).
• PTFE tẩm graphite (teflon đen): chạy 20 đến 22 m/s, không dùng cho thực phẩm (Klinger K55, K4322, Packmaster 6).
• PTFE sợi liên tục tẩm phân tán PTFE: ít thấm nước, hợp thân van và trục chạy chậm (Garlock 5888, 5889, Packmaster 7).
• PTFE pha sợi Synthepak: chống đùn, chịu mài mòn hơn PTFE trơn (Garlock 1925, 1965).
• PTFE gia cường aramid ở bốn góc: hợp bơm bùn, máy trộn (Klinger K4313).

Thông số kỹ thuật dây tết chèn PTFE

Dây PTFE chạy trong dải -270 đến 288°C, áp quay 15 đến 41 bar, tốc độ trục 3 đến 22 m/s tuỳ mác.

Thông số	Giá trị
Nhiệt độ làm việc, dòng PTFE Garlock	-270 đến +260°C (5889, 5888, 5904, 5906, 1925, 1965); Packmaster 6 từ -130 đến +288°C
Nhiệt độ làm việc, Klinger	K54F: -240 đến 260°C; K54S, K4322: -240 đến 280°C; K55: -200 đến 280°C
Dải pH	0 đến 14 với 5889, 5906, Packmaster 6/7/8, K54F/K55 (Garlock ghi thêm: trừ môi trường oxy hoá mạnh; 5889 không khuyên dùng cho clo); 5888 và 5904 ghi pH 1 đến 14 trong catalogue Mỹ
Áp suất quay tối đa	Garlock: 20 bar (5889, 5888, 5904, 5906, 1925, Packmaster 6/7/8); 1965: 41 bar. Klinger: K54F/K54S 20 bar, K55 30 bar, K4322 25 bar
Áp suất van (valve) tối đa, Garlock	5888 và 5906: 138 bar (2.000 psi)
Áp suất tĩnh và pít-tông, Klinger	Tĩnh: K54F, K54S, K55 200 bar; K4322 300 bar. Pít-tông: K54F, K54S, K55 100 bar; K4322 230 bar
Tốc độ trục quay tối đa	Garlock: 5 m/s (5888, 5906), 8 m/s (5889, 5904, Packmaster 8), 12 m/s (1925), 15 m/s (Packmaster 6). Klinger: K54F 3 m/s, K54S 5 m/s, K55 20 m/s, K4322 22 m/s
Hệ số ma sát PTFE	0,05 đến 0,1 (số của nhà phân phối)
Khối lượng riêng dây	PTFE trắng khoảng 1,3 g/cm³; PTFE tẩm dầu 1,6 g/cm³; PTFE filament lõi silicone 1,75 g/cm³; PTFE đen tẩm graphite 1,75 g/cm³
Quan hệ nhiệt độ - áp suất của dây PTFE	Klinger K410: ở 20 psi (khoảng 1,4 bar) chịu tối đa 260°C; ở 80 psi (5,5 bar) khoảng 110°C; ở 150 psi (10,3 bar) chỉ 38°C. Không dùng đồng thời nhiệt và áp cực đại
An toàn thực phẩm	Garlock 5904: thành phần phù hợp USDA và FDA 21 CFR 172.878, 177.1550, 178.3570, 178.3620(a). Garlock 5906: FDA, EC 1935
Hạn chế hoá chất	PTFE trơ với hầu hết hoá chất, trừ kim loại kiềm nóng chảy và florua (nhà phân phối ghi)
Cỡ tiết diện hàng nhập	6 đến 20 mm vuông, cuộn 10 kg (hợp đồng nhập MXD-110)
Trọng lượng dây theo cỡ (Garlock 5889)	cỡ 6 mm: 11,4 m/kg; 8 mm: 6,7 m/kg; 10 mm: 5,4 m/kg; 12 mm: 3,2 m/kg; 16 mm: 1,9 m/kg; 20 mm: 1,2 m/kg

Bảng tra mác dây tết chèn PTFE của Garlock và Klinger

Bảng gom 17 mác dây PTFE của Garlock, Klinger và loại phổ thông, chia theo hãng; số của hãng nào ghi đúng hãng đó.

Mác	Hãng	Cấu tạo	Nhiệt độ (°C)	Áp quay (bar)	Tốc độ quay (m/s)	pH	Ghi chú
Packmaster 6	Garlock	Sợi ePTFE + graphite, bôi trơn silicone, bện LATTICE	-130 đến 288	20	15	0-14	Tản nhiệt tốt, chạy nhanh
Packmaster 6K	Garlock	Graphite + ePTFE + p-aramid tẩm PTFE	Không công bố	Không công bố	Không công bố	Không công bố	Chống mài mòn, chịu áp tốt hơn
Packmaster 7	Garlock	PTFE sợi liên tục, tẩm phân tán PTFE	đến 260	20	5	0-14	Hợp thân van, trục chạy chậm
Packmaster 8	Garlock	PTFE sợi liên tục + chất bôi trơn chịu nhiệt	đến 260	20	8	0-14	Bơm tốc độ cao, hàng hải, xử lý nước
5889	Garlock	PTFE sợi liên tục + phân tán PTFE, tiền co ngót	-270 đến 260	20	8	0-14 (trừ clo)	Cho trục quay, mềm, không xốp
5888	Garlock	PTFE liên tục + phân tán PTFE	-270 đến 260	20 (van 138)	5	1-14 (Mỹ) / 0-14 (EU)	Thân van, trục chạy chậm
5904	Garlock	Sợi PTFE tinh khiết, dầu khoáng	-270 đến 260	20	8	1-14	Dây cấp thực phẩm (FDA)
5906	Garlock	PTFE liên tục, không thêm chất bôi trơn	-270 đến 260	20 (van 138)	5	0-14	Thực phẩm, dược; FDA, EC 1935
1925	Garlock	Sợi PTFE tẩm sợi + Synthepak, petrolatum	-270 đến 260	20 (van 200 theo EU)	12	1-13	Bơm hóa chất mài mòn
1965	Garlock	PTFE-graphite + Synthepak	-270 đến 260	41	10	1-13	Bơm bùn khai khoáng
K54F	Klinger	PTFE nguyên chất	-240 đến 260	20 (pít-tông 100)	3	0-14	Dùng được cho oxy lỏng đến 20 bar theo nhà phân phối
K54S	Klinger	PTFE nguyên chất, mỗi sợi tẩm PTFE	-240 đến 280	20 (pít-tông 100)	5	0-14	Hợp van đông lạnh
K55	Klinger	PTFE bọc graphite	-200 đến 280	30 (pít-tông 100)	20	0-14	Bơm chân không, bơm cấp nồi hơi
K4322	Klinger	PTFE tẩm graphite	-240 đến 280	25 (pít-tông 230)	22	0-14	Van chênh áp liên tục; tĩnh 300 bar
K410	Klinger	PTFE nguyên chất mềm	đến 260 (ở 1,4 bar)	xem quan hệ nhiệt - áp	Không công bố	Không công bố	Nhiệt cao thì áp thấp
PTFE sợi liên tục (phổ thông)	Phổ thông	Sợi PTFE filament	-240 đến 260	20 (pít-tông 100, tĩnh 200)	4	0-14	Tỷ trọng 1,75 g/cm³
PTFE trắng tẩm dầu silicone	Phổ thông	100% PTFE + dầu silicone	-150 đến 260	15 (pít-tông 100, tĩnh 200)	10	0-14	Tỷ trọng 1,6 g/cm³

Mác 5888 ghi pH 1 đến 14 theo catalogue Mỹ và 0 đến 14 theo catalogue EU, tùy thị trường.

Bảng giá dây tết chèn PTFE

Giá tham khảo, tính theo kg, chưa VAT 8%. Đơn số lượng lớn có giá tốt hơn.

Nhóm	Giá thấp nhất - cao nhất (đ/kg)
Dây tết chèn PTFE cỡ 6 đến 20 mm vuông	207.000 - 287.000

Đặt dây tết chèn PTFE theo mã, cỡ dây và đường kính trục

Kho bán cuộn 10 kg hoặc cắt theo kg, cỡ 6 đến 20 mm vuông. Cỡ dây tính bằng (đường kính hộp nhồi - đường kính trục) / 2. Dây cắt sẵn thành vòng cần đường kính trục, đường kính hộp, chiều sâu; ảnh hộp nhồi hoặc mã trên dây cũ gửi qua Zalo. Hàng có CO, CQ, xuất VAT, giao toàn quốc.

Cách chọn dây tết chèn PTFE theo nhiệt độ, áp suất và tốc độ trục

• Môi chất ăn mòn pH 0 đến 14: nhiệt dưới 260°C, áp quay dưới 20 bar thì chọn PTFE; trên 260°C hoặc 35 bar thì chuyển sang graphite hoặc dây tết chèn carbon.
• Thực phẩm, dược: chọn PTFE trắng không graphite (5904, 5906, K54F); dây đen không dùng.
• Trục trên 8 m/s: chọn loại tẩm graphite hoặc ePTFE-graphite (K55 20 m/s, Packmaster 6 15 m/s).
• Bùn cát, hạt mài: chọn PTFE pha aramid hoặc Synthepak (1965, 1925, K4313), không dùng PTFE trơn.
• Nhiệt và áp cùng cao: tra đường cong nhiệt - áp; K410 chịu 260°C chỉ ở 1,4 bar, không cộng hai cực đại.

Lỗi thường gặp ở dây tết chèn PTFE và cách xử lý

Bốn lỗi dưới đây gặp nhiều ở hộp nhồi dùng dây PTFE: đùn dây, mòn trục, cháy dây và rò rỉ sớm.

Hiện tượng	Nguyên nhân	Cách xử lý
Dây bị đùn ra khỏi hộp nhồi	PTFE trơn mềm, chảy lạnh khi áp cao hoặc siết gland quá chặt	Chuyển sang PTFE pha Synthepak hoặc aramid góc (1965, K4313), thêm vòng chống đùn, siết đều, để rò nhẹ lúc đầu
Trục bơm mòn rãnh	Bơm bùn mài mòn hoặc dây quá cứng so với độ cứng trục	Dùng dây tẩm graphite hoặc ePTFE, trục cứng, thêm nước xả bôi trơn
Dây cháy, đen và khô	Trục quay nhanh quá mức dây chịu, thiếu tản nhiệt	Chọn dây tẩm graphite (K55 20 m/s) hoặc Packmaster 6 (15 m/s), kiểm lưu lượng nước làm mát
Rò rỉ sau vài ngày chạy	Dây chảy lạnh mất lực nén; lắp không cắt xéo 45 độ, mối nối thẳng hàng	Cắt xéo 45 độ, so le mối nối 90 độ, siết lại sau chạy thử

Số liệu trên trang theo catalogue và datasheet của Garlock, Klinger.
