Dây chèn chịu nhiệt ceramic, sợi thủy tinh 593 đến 1.050°C, cỡ 3-100 mm

Dây chèn chịu nhiệt (còn gọi dây ceramic chịu nhiệt, dây chèn lò, dây gioăng cửa lò) là dây bện hoặc xoắn từ sợi ceramic hoặc sợi thủy tinh, chèn khe cửa lò, nồi hơi và đường ống nhiệt. Sợi thủy tinh chịu liên tục 593°C, ceramic làm việc 850 đến 1.050°C, cỡ 3 đến 100 mm.

Dây chèn chịu nhiệt là gì, khác dây tết chèn graphite và PTFE thế nào

Dây chèn chịu nhiệt chỉ làm kín tĩnh khe cửa lò, không dùng nhồi trục bơm. Dây graphite chịu 455°C trong không khí và dây PTFE dành cho trục quay, còn dây ceramic chịu nhiệt cao hơn nhiều nhưng không chịu được ma sát. Cả nhóm nằm trong danh mục dây tết chèn của kho.

Các loại dây chèn chịu nhiệt theo vật liệu và kết cấu

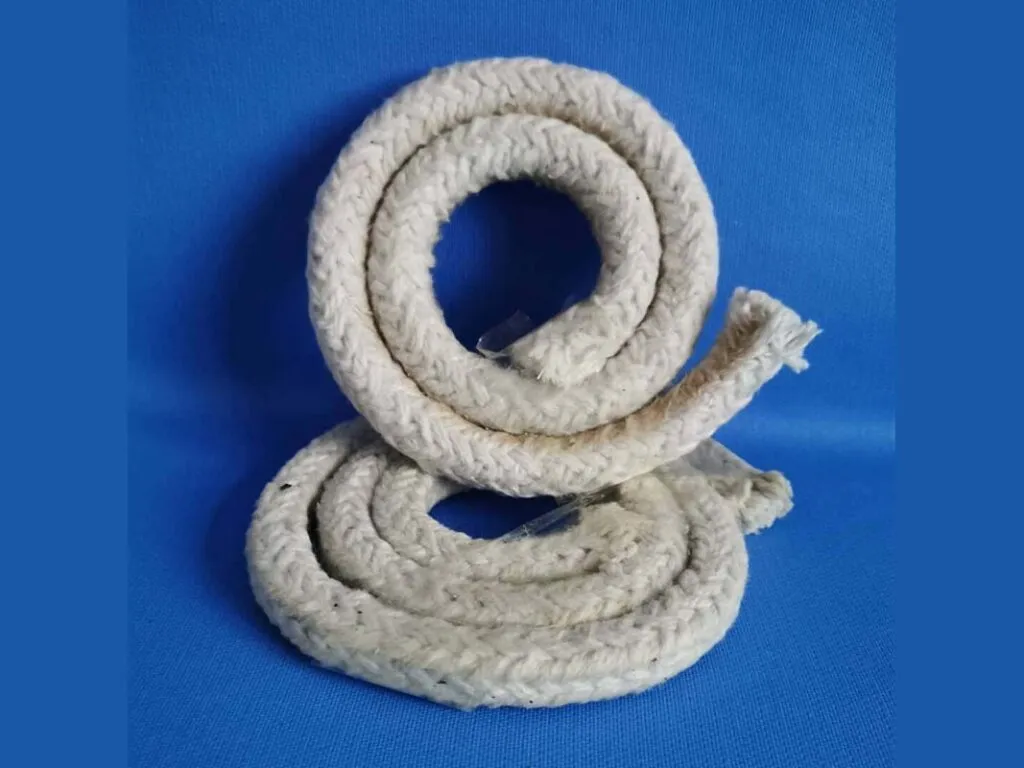

• Ceramic bện tròn gia cường sợi thủy tinh (4100R-FG): phân loại 1.260°C, làm việc tối đa 850°C, tỷ trọng 800 kg/m³, cách điện tốt.
• Ceramic bện vuông gia cường dây thép (4100S-INC): làm việc tối đa 1.050°C, tỷ trọng 1.200 kg/m³, bền cơ học hơn.
• Ceramic xoắn 3 sợi (4000T, 4000T-INC): tỷ trọng 400 kg/m³, mềm, nhét được khe hẹp.

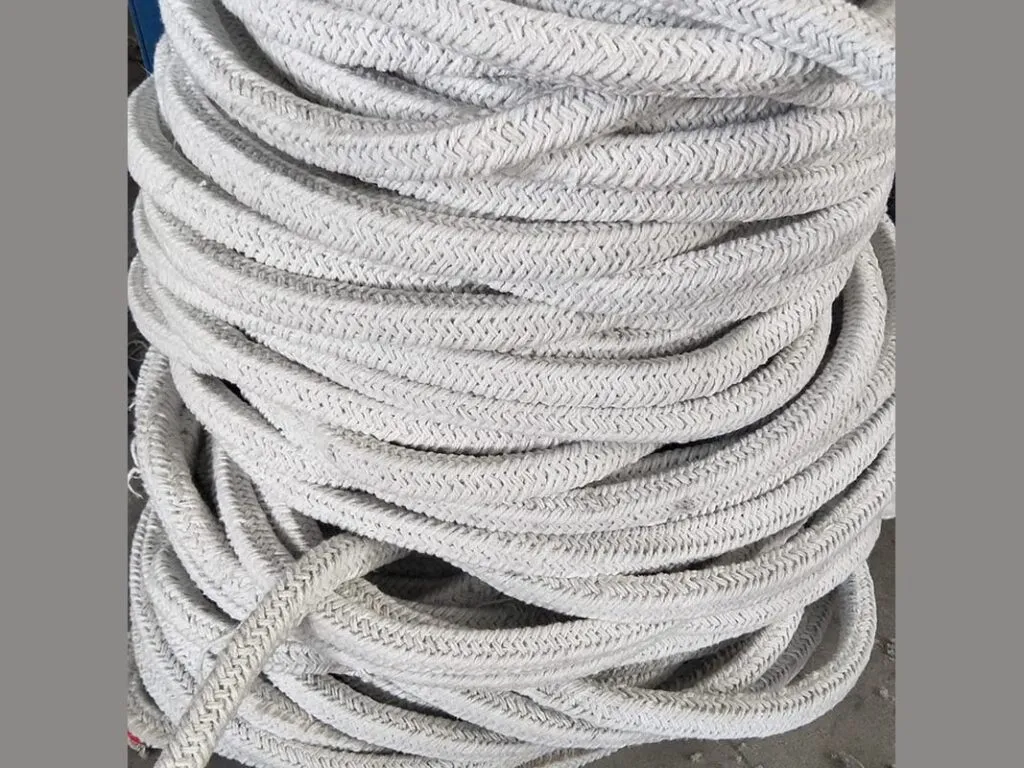

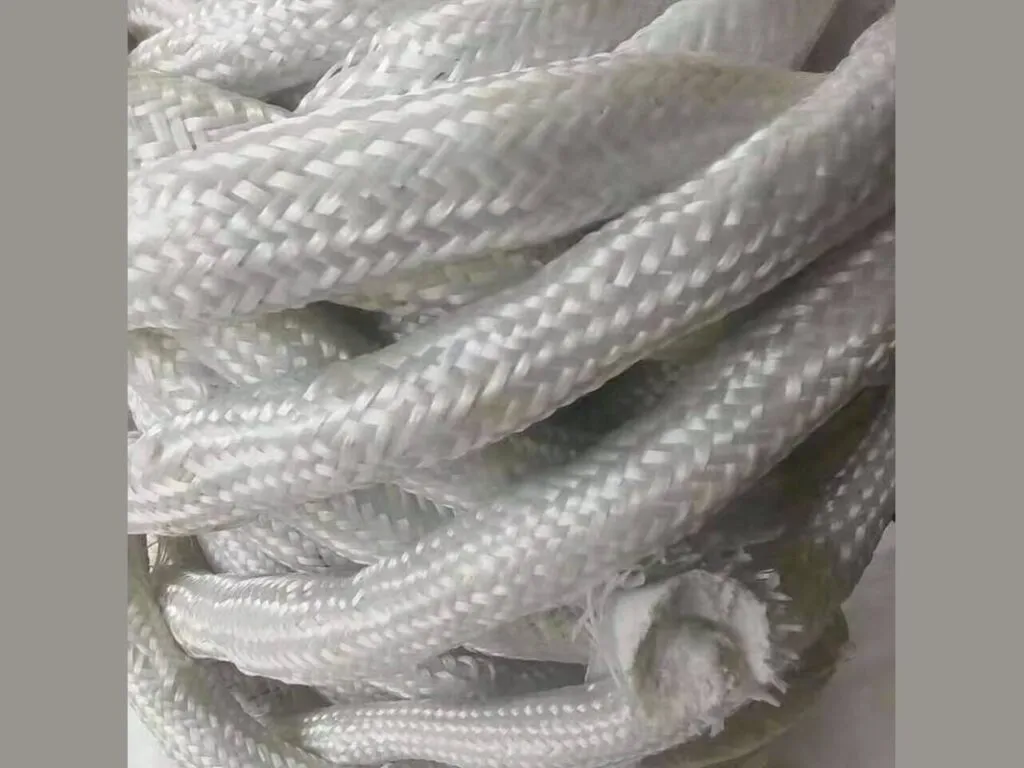

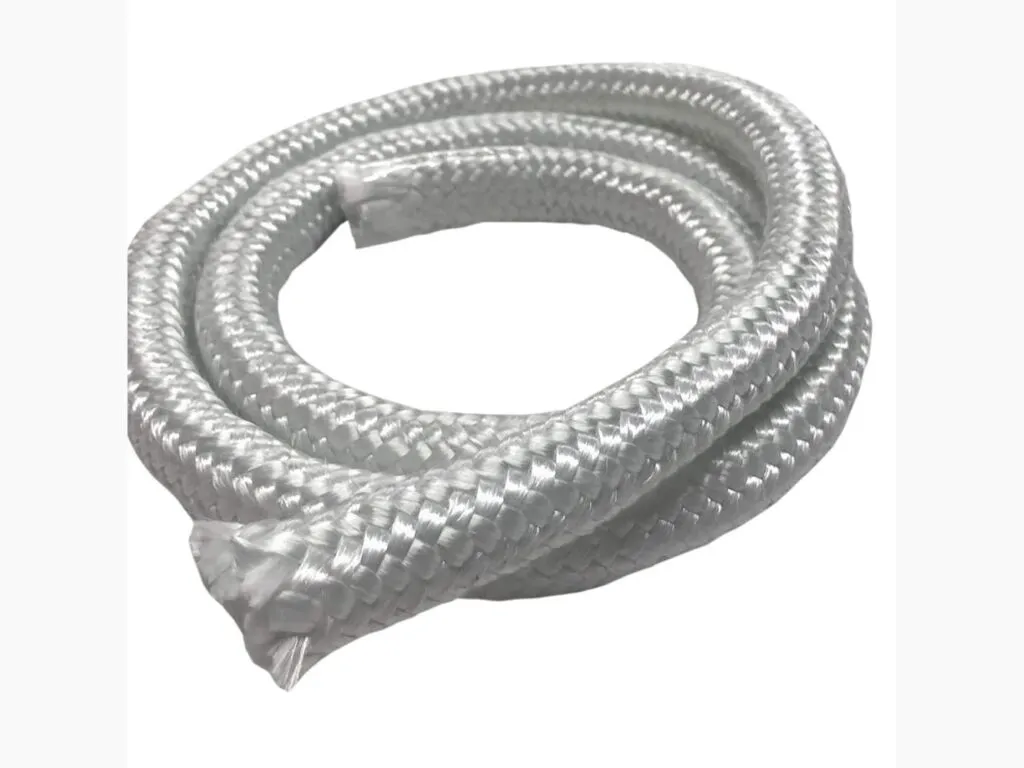

• Sợi thủy tinh tròn hoặc vuông (3100S, 3400S, 3200R, 3500R): liên tục 593°C, tỷ trọng 1,2 g/cm³.
• Thủy tinh bọc silicone: liên tục 260°C, ngắn hạn 1.650°C, chống tia lửa hàn.
• Thủy tinh tẩm PTFE hoặc graphite (Klinger K4303): thuộc nhóm làm kín bơm van, từ -100 đến 260°C.

Thông số kỹ thuật dây chèn chịu nhiệt

Ceramic phân loại 2.300°F (1.260°C) và co ngót dưới 3,5% ở 982°C; sợi thủy tinh giữ trên 50% độ bền kéo ở 357°C. Bảng dưới gom các số chính của ceramic, sợi thủy tinh và thủy tinh bọc silicone.

Thông số	Giá trị
Ceramic, nhiệt phân loại	2.300°F (1.260°C)
Ceramic, nhiệt làm việc tối đa	850°C (gia cường sợi thủy tinh); 1.050°C (gia cường dây thép)
Ceramic, thành phần	Al2O3 + SiO2 97%; Al2O3 47%; Fe2O3 1%
Ceramic, sợi	đường kính 2 đến 4 micron, dài 100 đến 250 mm, màu trắng
Ceramic, co ngót	dưới 3,5% ở 982°C
Ceramic, tỷ trọng	tròn 800 kg/m³; vuông 1.200 kg/m³; xoắn 400 kg/m³
Ceramic, cỡ	tròn 6 đến 100 mm; vuông và xoắn 6 đến 60 mm
Ceramic, pH	2 đến 12
Klinger K123, nhiệt	chịu 1.260°C; nóng chảy 1.760°C
Klinger K123, dẫn nhiệt và tỷ trọng	0,18 W/mK ở 1.000°C; 400 đến 650 kg/m³
Sợi thủy tinh, nhiệt	liên tục 593°C; mềm ở 815°C; chảy ở 1.121°C
Sợi thủy tinh, điểm mềm hoá	E-glass 840°C; C-glass 748°C
Sợi thủy tinh, cơ học	lực căng 3.093 đến 3.438 N/mm²; giãn dài đứt 4,81%; cỡ 3 đến 100 mm
Thủy tinh bọc silicone	liên tục 260°C; ngắn hạn 1.650°C; cỡ 4x4 đến 50x50 mm

Bảng tra mác dây chèn chịu nhiệt

Bảng có 13 dòng, chia ba nhóm: ceramic 850 đến 1.050°C, sợi thủy tinh 593°C và thủy tinh bọc silicone hoặc tẩm PTFE 260°C. Nhiệt phân loại và nhiệt làm việc tối đa là hai cột khác nhau, chọn theo cột làm việc.

Mác	Cấu tạo	Gia cường	Nhiệt phân loại (°C)	Nhiệt làm việc tối đa (°C)	Tỷ trọng	Cỡ (mm)	Ghi chú
4100R-FG	Ceramic bện tròn	Sợi thủy tinh	1.260	850	800 kg/m³	6-100	Cách điện tốt hơn
4100S-FG	Ceramic bện vuông	Sợi thủy tinh	1.260	850	1.200 kg/m³	6-60	Không công bố
4000T	Ceramic xoắn 3 sợi	Sợi thủy tinh	1.260	850	400 kg/m³	6-60	Mềm, nhét khe hẹp
4100R-INC	Ceramic bện tròn	Dây thép không gỉ	1.260	1.050	800 kg/m³	6-100	Bền cơ học hơn
4100S-INC	Ceramic bện vuông	Dây thép không gỉ	1.260	1.050	1.200 kg/m³	6-60	Không công bố
4000T-INC	Ceramic xoắn	Dây thép không gỉ	1.260	1.050	400 kg/m³	6-60	Không công bố
K123 (Klinger)	Ceramic + silicat quấn lõi thủy tinh	Lõi thủy tinh	1.260 (nóng chảy 1.760)	900-1.200 (cửa lò, lò nung)	400-650 kg/m³	Không công bố	Dẫn nhiệt 0,18 W/mK ở 1.000°C
3100S	Thủy tinh C vuông	Sợi liên tục	mềm 748	593 liên tục	1,2 g/cm³	3-100	Không công bố
3400S	Thủy tinh E vuông	Sợi liên tục	mềm 840	593 liên tục	1,2 g/cm³	3-100	Không công bố
3200R	Thủy tinh C tròn	Sợi liên tục	mềm 748	593 liên tục	1,2 g/cm³	3-100	Không công bố
3500R	Thủy tinh E tròn	Sợi liên tục	mềm 840	593 liên tục	1,2 g/cm³	3-100	Không công bố
Silicone coated fiberglass rope	E-glass phủ silicone, tròn hoặc vuông	Sợi E-glass	Không công bố	260 liên tục; 1.650 ngắn hạn	Không công bố	4x4 đến 50x50	Chống tia lửa hàn
K4303 (Klinger)	Thủy tinh tẩm PTFE, bện Klinger-lock	Sợi thủy tinh	Không công bố	260	Không công bố	Không công bố	Làm kín bơm van; 20 bar quay, 15 m/s

Hậu tố FG là gia cường sợi thủy tinh, INC là gia cường dây thép; R là bện tròn, S là bện vuông, T là xoắn. Mức 900 đến 1.200°C của K123 là dải dùng ở cửa lò, lò nung.

Báo giá dây chèn chịu nhiệt

Giá dây chèn chịu nhiệt tính theo mét hoặc cuộn, phụ thuộc mác, cỡ, số lượng và yêu cầu CO/CQ. Gửi mác hoặc kích thước khe qua Zalo để kho báo giá theo đơn; đơn số lượng lớn có giá tốt hơn.

Đặt dây chèn chịu nhiệt theo mác và cỡ khe

Kho bán dây chèn chịu nhiệt theo mét hoặc cuộn và cắt đoạn theo yêu cầu. Đo bề rộng khe cùng chu vi cửa lò, hoặc đọc mác trên cuộn cũ, rồi gửi ảnh qua Zalo; kho nhập hàng có CO, CQ, xuất VAT và giao toàn quốc. Khe cần độ xốp cao có thể dùng dây sợi gốm.

Cách chọn dây chèn chịu nhiệt theo nhiệt độ và độ bền cơ

• Trên 600°C: chọn ceramic (850 đến 1.050°C); dưới 593°C: sợi thủy tinh, chi phí thấp hơn.
• Có rung hoặc cọ xát: chọn ceramic gia cường dây thép (INC) hoặc bện vuông tỷ trọng 1.200 kg/m³.
• Khe hẹp, tháo lắp nhiều lần: chọn ceramic xoắn tỷ trọng 400 kg/m³.
• Cần chống tia lửa hàn, ẩm, dầu: chọn thủy tinh bọc silicone, liên tục 260°C.
• Trục quay tốc độ cao: chuyển sang dây tết chèn graphite hoặc dây tết chèn PTFE.

Lỗi thường gặp ở dây chèn chịu nhiệt và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Dây bở, rụng bụi sợi sau vài tháng	Chu kỳ nhiệt lớn, rung; ceramic co ngót khoảng 3,5% ở 982°C	Chọn mác gia cường dây thép, chừa dư lực nén khi lắp
Dây thủy tinh cháy, cứng giòn	Vượt 593°C liên tục hoặc 815°C là điểm mềm hoá	Chuyển sang ceramic
Lọt khí nóng ở góc cửa lò	Cỡ dây nhỏ hơn khe, mối nối thẳng hàng	Chọn cỡ dây lớn hơn khe, so le mối nối

Số liệu trên trang theo catalogue và datasheet của Klinger.
