Dây tết chèn aramid Garlock 5200, Klinger K25 chịu -250 đến 300°C

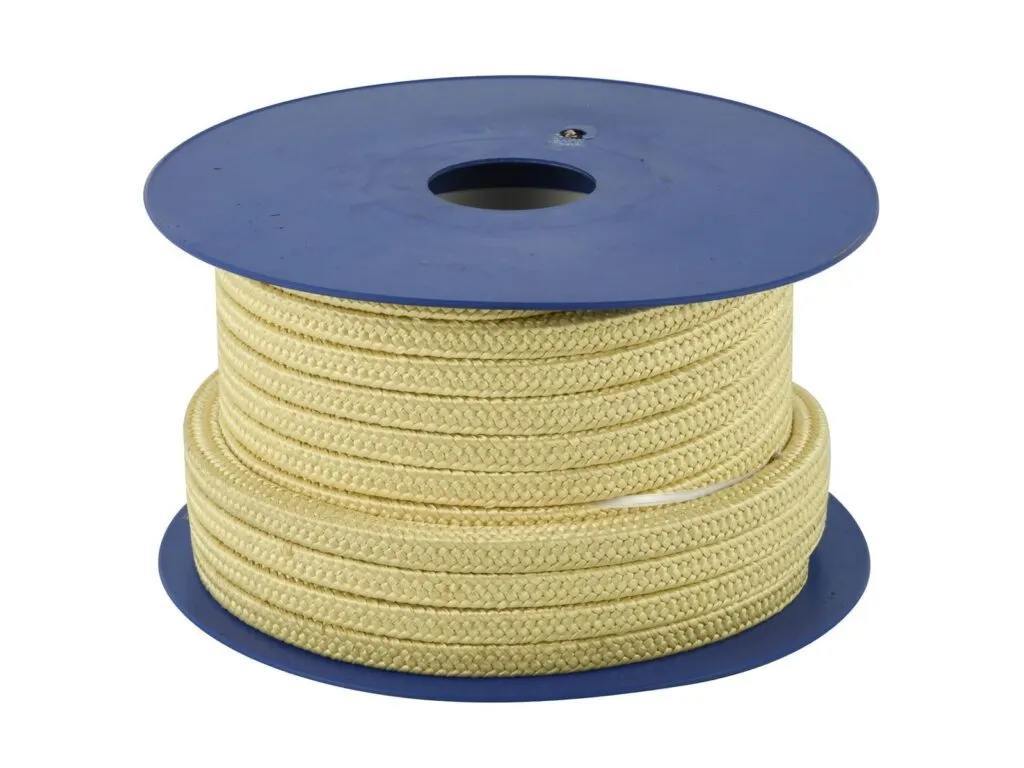

Dây tết chèn aramid (dây chèn aramid, dây tết chèn kevlar, aramid gland packing) là dây bện từ sợi aramid tẩm PTFE hoặc silicone, dùng làm kín trục bơm bùn, bơm cát và máy trộn. Mác Garlock 5200 chịu -250 đến 260°C, pH 2 đến 12, áp quay đến 35 bar, tốc độ 12 m/s.

Dây tết chèn aramid là gì, khác dây PTFE và graphite thế nào

Sợi aramid cứng và chịu mài mòn hơn PTFE trơn, nên dây bện loại này hợp môi chất có hạt cát, bùn, tro. So với dây tết chèn PTFE, aramid chịu mài mòn tốt hơn nhưng pH hẹp hơn và kín kém hơn khi tẩm ít PTFE. So với dây tết chèn graphite, aramid chịu nhiệt thấp hơn, tối đa khoảng 260 đến 300°C tùy mác.

Cần phân biệt mác: Garlock 5200 là para-aramid, Garlock 1947 là Nomex (meta-aramid), còn Garlock 1850 là sợi Kynol (novolac), không phải aramid. Dây PTFE có 4 góc aramid như Klinger K4313 có thân PTFE, không bện hoàn toàn bằng aramid. Cả nhóm thuộc dây tết chèn cho hộp nhồi.

Các loại dây tết chèn aramid theo cấu tạo và hãng

• Para-aramid tẩm PTFE (Garlock 5200, Packmaster 5): tẩm nhiều PTFE; -250 đến 260°C, 35 bar quay, 12 m/s.
• Meta-aramid Nomex tẩm PTFE (Garlock 1947): đến 290°C, pH 1 đến 13, 20 bar.

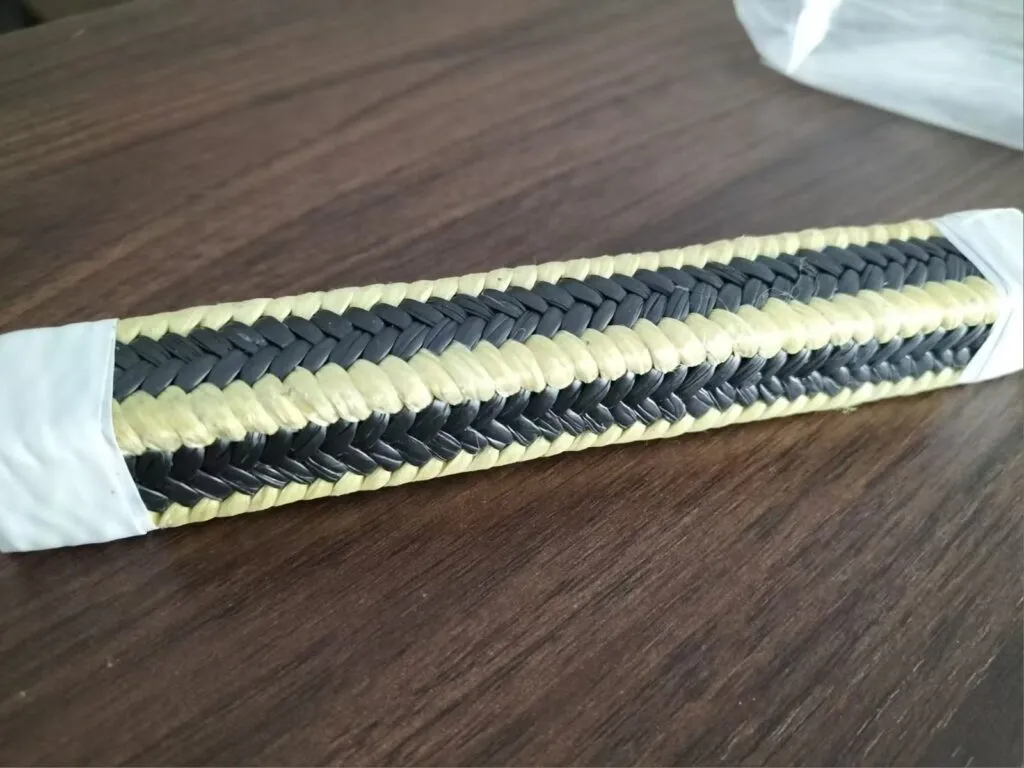

• Aramid góc, thân PTFE hoặc sợi tổng hợp (Garlock 8921-K, Klinger K4313): 4 góc aramid chống đùn, thân làm kín tốt hơn.
• Aramid bôi trơn PTFE bện đặc (Klinger K25): bùn nặng; -100 đến 300°C, 30 bar quay.
• Aramid lõi silicone hoặc lõi sợi thủy tinh: -68 đến 230°C, 30 bar quay với lõi thủy tinh.

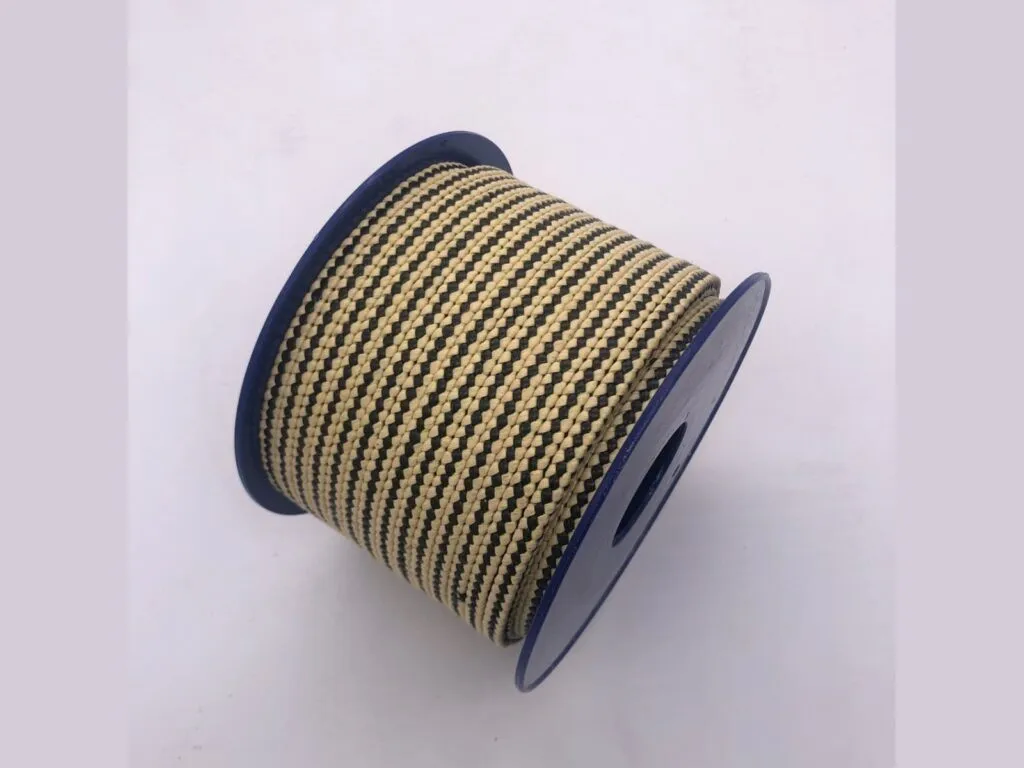

• Aramid pha graphite bện vằn ngựa: 260°C, 31 bar quay, 22 m/s.

Thông số kỹ thuật dây tết chèn aramid

Dây aramid phổ biến chịu -250 đến 300°C, áp quay 20 đến 35 bar, tốc độ 10 đến 25 m/s, pH 2 đến 12.

Thông số	Giá trị
Garlock 5200 và Packmaster 5: nhiệt độ, pH	-250 đến 260°C; pH 2 đến 12
Garlock 5200: áp và tốc độ	35 bar quay (500 psi); 12 m/s (2.500 fpm)
Garlock 1947 (Nomex)	-110 đến 290°C; pH 1 đến 13; 20 bar quay; 10 m/s
Garlock 8921-K (aramid góc, tẩm PTFE)	-110 đến 280°C; pH 0 đến 12; 35 bar quay, 35 bar pít-tông, 175 bar van; 12 m/s quay, 2 m/s pít-tông
Klinger K25	-100 đến 300°C (tùy lô); pH 2 đến 12; tĩnh 200 bar; quay 30 bar; pít-tông 250 bar; 18 m/s
Klinger K4313 (PTFE đen, 4 góc aramid)	đến 280°C; pH 2 đến 12; quay 25 bar; pít-tông 350 bar; 20 m/s
Dây aramid phổ thông	-100 đến 280°C; pH 0 đến 14; quay 30 bar; pít-tông 100 bar; tĩnh 200 bar; 20 m/s
Dây aramid lõi thủy tinh	-68 đến 230°C; quay 30 bar; 10 m/s; tỷ trọng 1,4
Dây aramid 6500	-50 đến 260°C; quay 25 bar; 25 m/s; pH 2 đến 12; tỷ trọng 1,40 đến 1,45
Độ cứng trục khuyến nghị	trên 60 HRC
Cỡ tiết diện nhập	4 mm và 8 đến 20 mm vuông; cuộn 10 kg
Không dùng khi	pH dưới 2 hoặc trên 12, nhiệt trên 260°C, axit đặc hoặc kiềm đặc mạnh

Bảng tra mác aramid Garlock, Klinger và loại phổ thông

Bảng gồm 15 dòng, chia theo hãng Garlock, Klinger và loại phổ thông. Áp trong ngoặc là áp pít-tông hoặc van.

Mác	Hãng	Cấu tạo	Nhiệt độ (°C)	Áp quay (bar)	Tốc độ (m/s)	pH	Ghi chú
5200	Garlock	Para-aramid tẩm PTFE, petrolatum	-250 đến 260	35	12	2-12	Bơm cát, bùn; buồng vòng nước
Packmaster 5	Garlock	Aramid bôi trơn silicone	-250 đến 260	35	12	2-12	Kinh tế; dùng kèm Crown Bush
1947	Garlock	Nomex (meta-aramid) tẩm PTFE	-110 đến 290	20	10	1-13	Bơm bùn, máy trộn
1850	Garlock	Sợi Kynol tẩm PTFE	-110 đến 290	20	10	1-13	Kynol là novolac, không phải aramid
Synthepak 8921-K	Garlock	Aramid góc + tẩm PTFE	-110 đến 280	35 (pít-tông 35, van 175)	12	0-12	Cát, bùn, nước muối
K25	Klinger	Aramid bôi trơn PTFE	-100 đến 300	30 (pít-tông 250)	18	2-12	Tùy lô
K4313	Klinger	PTFE đen + 4 góc aramid	đến 280	25 (pít-tông 350)	20	2-12	Chống đùn, ly tâm và pít-tông
Aramid Fiber Packing	Phổ thông	Aramid	-100 đến 280	30 (pít-tông 100, tĩnh 200)	20	0-14	Không công bố
Aramid vuông 4-25 mm	Phổ thông	Aramid	-100 đến 280	Không công bố	Không công bố	2-12	18 cỡ vuông
PTFE gia cường aramid	Phổ thông	Teflon + aramid	-100 đến 260	Không công bố	20	2-12	Không công bố
Aramid lõi silicone	Phổ thông	Aramid + lõi silicone	-68 đến 230	Không công bố	10	2-12	Không công bố
Graphite aramid vằn ngựa	Phổ thông	Graphite + PTFE + aramid	260	31 (pít-tông 100)	22	2-12	Không công bố
Aramid lõi thủy tinh	Phổ thông	Aramid + lõi sợi thủy tinh	-68 đến 230	30 (pít-tông 300)	10	2-12	Tỷ trọng 1,4
Aramid 6500	Phổ thông	Aramid + PTFE nguyên chất	-50 đến 260	25 (pít-tông 500, van 250)	25	2-12	Tỷ trọng 1,40-1,45
PTFE và aramid góc	Phổ thông	PTFE bện, góc aramid	-100 đến 260	25 (pít-tông 500, van 250)	20	2-12	Tỷ trọng 1,45-1,50

Trục xoay đọc cột "Áp quay"; áp pít-tông và van chỉ dùng cho trục chuyển động tịnh tiến.

Bảng giá dây tết chèn aramid

Giá tham khảo theo kg, chưa gồm VAT 8%. Đơn số lượng lớn có giá tốt hơn.

Nhóm	Giá thấp nhất - cao nhất (đ/kg)
Dây tết chèn aramid, cỡ 4 mm và 8 đến 20 mm	599.000 - 829.000

Đặt dây tết chèn aramid theo cỡ tiết diện và hộp nhồi

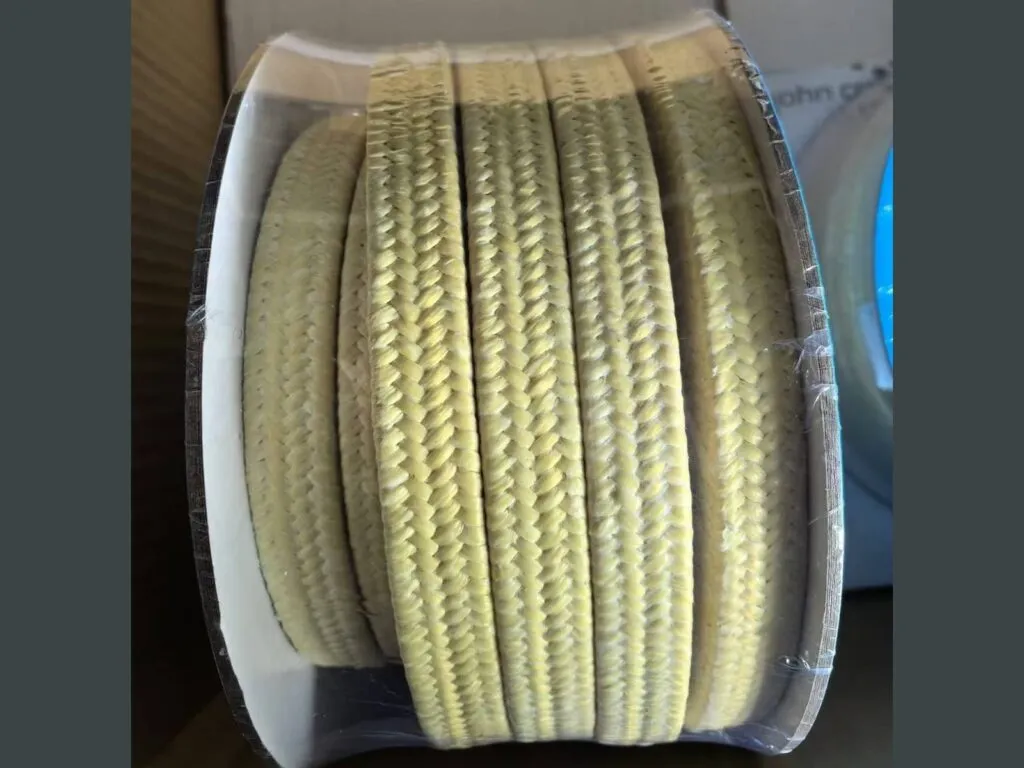

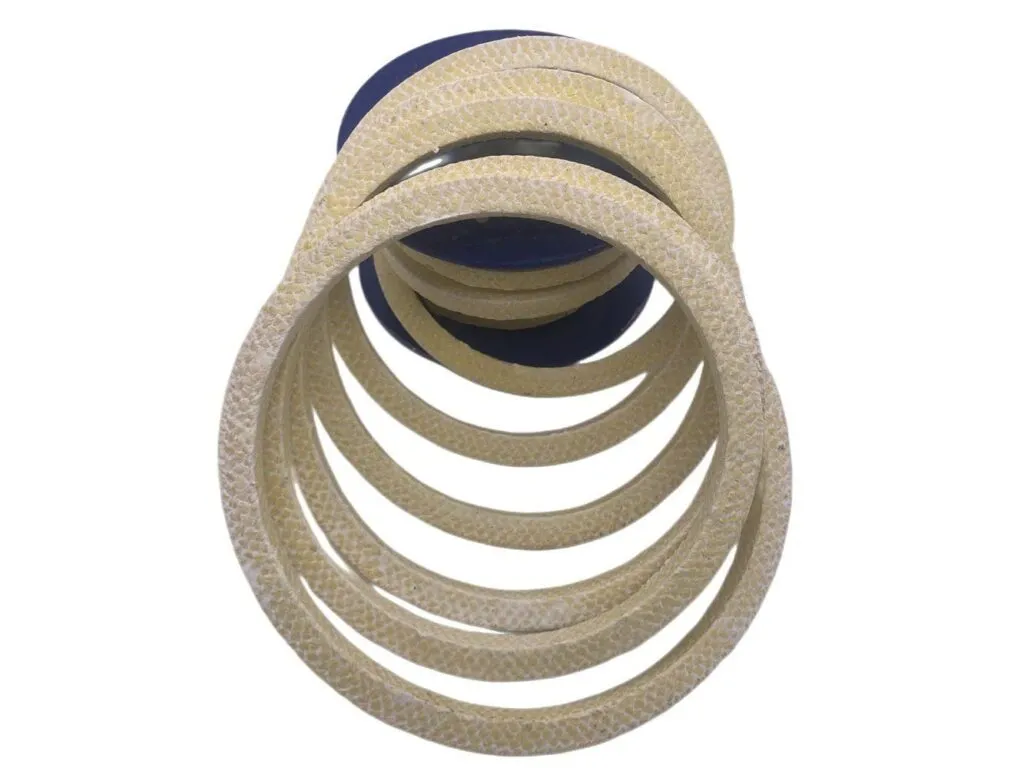

Kho bán cuộn 10 kg hoặc cắt theo kg, cỡ vuông 4 mm và 8 đến 20 mm. Cần vòng sẵn thì cắt theo bản vẽ hộp nhồi. Đo tiết diện dây cũ, gửi ảnh và thông số bơm qua Zalo để đối chiếu mác. Hàng có CO, CQ, xuất VAT, giao toàn quốc. Khi nhiệt vượt 260°C, chuyển sang dây tết chèn carbon hoặc dây chèn chịu nhiệt; bơm cần kín hơn nữa thì xét phớt cơ khí.

Chọn mác theo môi chất, nhiệt độ và độ cứng trục

• Có hạt mài mòn như cát, bùn, tro: chọn aramid thay PTFE trơn.
• Nhiệt trên 260°C hoặc pH dưới 2: không dùng aramid, chuyển sang graphite hoặc carbon.
• Trục mềm hoặc đã mòn: cần trục trên 60 HRC hoặc đổi ống lót.
• Cần kín hơn aramid trơn: chọn loại góc aramid thân PTFE như K4313 hoặc 8921-K.
• Áp pít-tông 250 đến 350 bar: chọn K25 hoặc K4313.
• Packmaster 5: nên có vòng đệm chắn cổ trục (Crown Bush).

Lỗi thường gặp ở dây tết chèn aramid và cách xử lý

Bốn lỗi sau hay gặp ở hộp nhồi dùng aramid, kèm nguyên nhân và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Rò rỉ nhiều, dây khô cứng	Aramid tẩm ít PTFE, ít đàn hồi, kín kém hơn PTFE	Chọn 5200 (tẩm nhiều PTFE) hoặc loại góc aramid thân PTFE; thêm nước xả bôi trơn
Trục bơm bị mòn	Aramid cứng, trục mềm	Trục trên 60 HRC hoặc bọc ống lót; bôi trơn đầy đủ
Sợi aramid xơ ra khi cắt	Dao cùn, sợi cường độ cao	Dao sắc hoặc kéo chuyên dụng, cắt xéo 45 độ
Dây cháy đen ở trục tốc độ cao	Aramid dẫn nhiệt kém	Giảm tốc độ, tăng nước làm mát hoặc chọn dây pha graphite vằn ngựa 22 m/s

Số liệu trên trang theo catalogue và datasheet của Garlock, Klinger.
