Ống teflon PTFE D2xD4 đến D12xD14, chịu -180 đến +260 °C

Ống teflon (ống PTFE, PTFE tube) là ống nhựa PTFE nguyên sinh màu trắng đục, rỗng lòng, chịu từ -180 đến +260 °C. Cỡ D2×D4 đến D12×D14 mm làm việc 9 đến 36 bar ở 20 °C, bán theo mét từ cuộn để dẫn hóa chất, khí và mẫu phân tích.

Ống teflon là gì, khác cây nhựa teflon thế nào

Ống teflon là nhựa PTFE (teflon) đùn thành ống rỗng lòng, tỷ trọng 2,2 đến 2,3 g/cm³, dùng để dẫn chất lỏng và khí. Cây nhựa teflon là thanh tròn đặc để tiện chi tiết, không có lòng dẫn. Ống PFA trong suốt, ống FEP, ống silicone mềm và ống nylon cũng hay bị gọi lẫn với loại này.

Các loại ống PTFE theo vật liệu và cách gia công

Ống PTFE ở kho chia theo vật liệu và cách tạo hình, mỗi loại ứng với một nhóm thiết bị khác nhau.

• Ống PTFE cỡ nhỏ: dẫn hóa chất và mẫu phân tích, cỡ D4×D6, D6×D8, áp làm việc 9 đến 36 bar ở 20 °C tùy cỡ.
• Ống PFA trong suốt: trắng trong, cùng dải nhiệt, dùng cho thiết bị cần nhìn dòng chảy, ví dụ cỡ D4×D6.
• Ống PTFE lớn tiện từ khối: đường kính lớn tiện từ phôi, làm theo đơn.

Thông số kỹ thuật ống teflon

Ống teflon làm việc liên tục từ -180 đến +260 °C, tỷ trọng 2,2 đến 2,3 g/cm³, khối lượng 21,2 đến 145 g/m tùy cỡ. Áp suất và các chỉ số cơ, điện ghi theo bảng nhà sản xuất phổ thông.

Thông số	Giá trị
Vật liệu	PTFE nguyên sinh, trắng đục, rỗng lòng
Tỷ trọng	2,2 đến 2,3 g/cm³
Nhiệt độ làm việc	-180 °C đến +260 °C, liên tục
Cỡ ống	D2×D4, D4×D6, D6×D8, D8×D10, D10×D12, D12×D14, D8×D12 mm
Khối lượng	21,2 g/m (D2×D4) đến 145 g/m (D8×D12)
Áp làm việc ở 20 °C	36 bar (D2×D4) đến 9 bar (D12×D14)
Áp nổ ở 20 °C	144 bar (D2×D4) đến 36 bar (D12×D14)
Độ cứng	55 Shore D
Sức căng, giãn dài	22 MPa; giãn dài 220%; sức nén 5 MPa
Hệ số giãn nở nhiệt	13 × 10⁻⁵ 1/K
Dẫn nhiệt	0,20 W/m·K
Độ bền điện môi	80 kV/mm; hằng số điện môi 2,1
Điện trở suất	thể tích 10¹⁷ Ω·cm; bề mặt 10¹⁶ Ω
Không chịu	kiềm kim loại nóng chảy, hợp chất flo ở nhiệt cao; chảy nguội dưới tải lớn

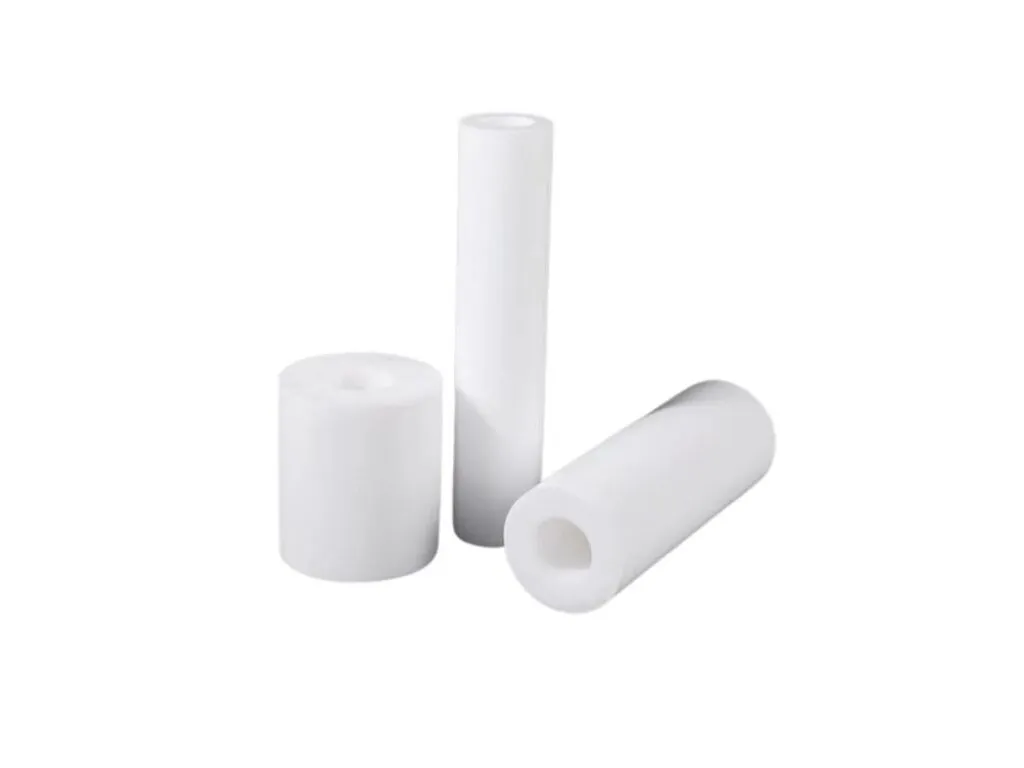

Bảng tra cỡ ống teflon PTFE

Bảng có 7 cỡ ống PTFE chia hai nhóm: ống nhỏ D2 đến D6 và ống vừa D8 đến D14, kèm khối lượng, áp làm việc và áp nổ ở 20 °C. Chữ D đầu là đường kính trong, số sau là đường kính ngoài.

Cỡ	ID x OD (mm)	Khối lượng (g/m)	Áp làm việc 20 °C (bar)	Áp nổ (bar)	Nhóm
D2×D4	2x4	21,2	36	144	Ống nhỏ D2-D6
D4×D6	4x6	35,6	23	93	Ống nhỏ D2-D6
D6×D8	6x8	50,8	16	63	Ống nhỏ D2-D6
D8×D10	8x10	64,8	13,3	53	Ống vừa D8-D14
D10×D12	10x12	82,5	10	43,5	Ống vừa D8-D14
D12×D14	12x14	88,0	9	36	Ống vừa D8-D14
D8×D12	8x12	145,0	Không công bố	Không công bố	Ống vừa D8-D14

Người mua gõ ống teflon phi 6 là đường kính ngoài 6 mm, tương ứng cỡ D4×D6; phi 8 ứng với D6×D8.

Bảng giá ống teflon

Giá tham khảo tính theo mét, chưa VAT 8%; đơn số lượng lớn có giá gần mức thấp của khoảng.

Nhóm / Mác	Giá (đ/m)
Ống PTFE D2×D4	13.100 - 16.300
Ống PTFE D4×D6 (trắng đục)	21.900 - 27.400
Ống PTFE D6×D8	31.300 - 39.100
Ống PTFE D8×D10	39.800 - 49.800
Ống PTFE D10×D12	50.800 - 63.500
Ống PTFE D12×D14	54.100 - 67.700
Ống PTFE D8×D12	89.200 - 111.500

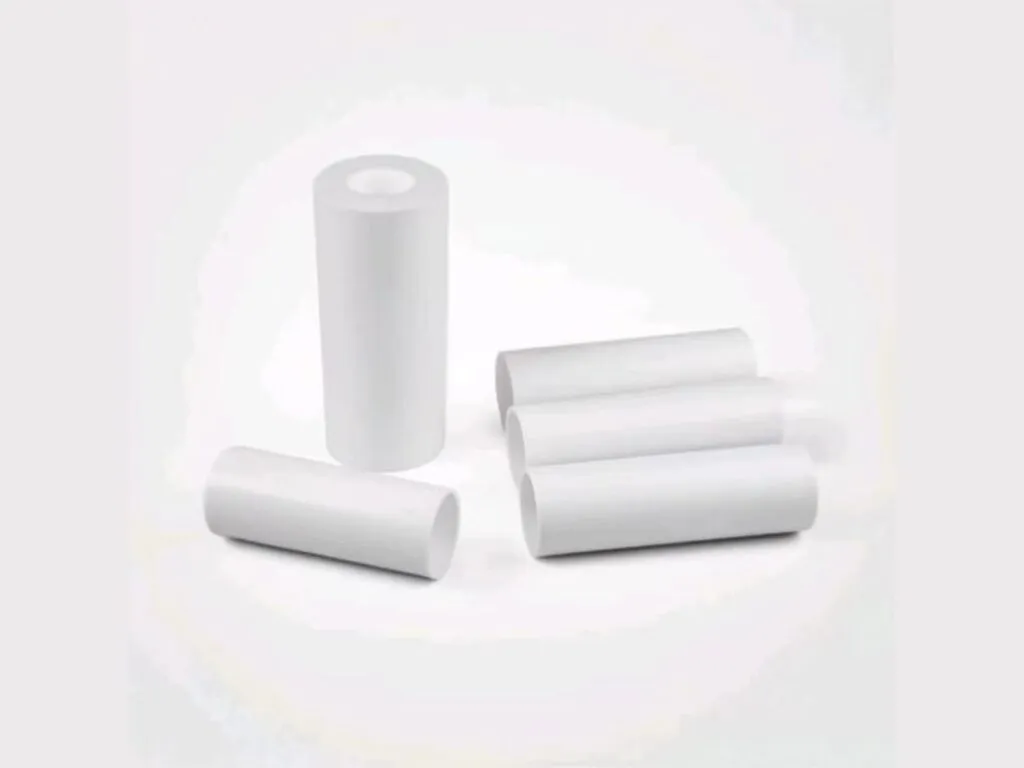

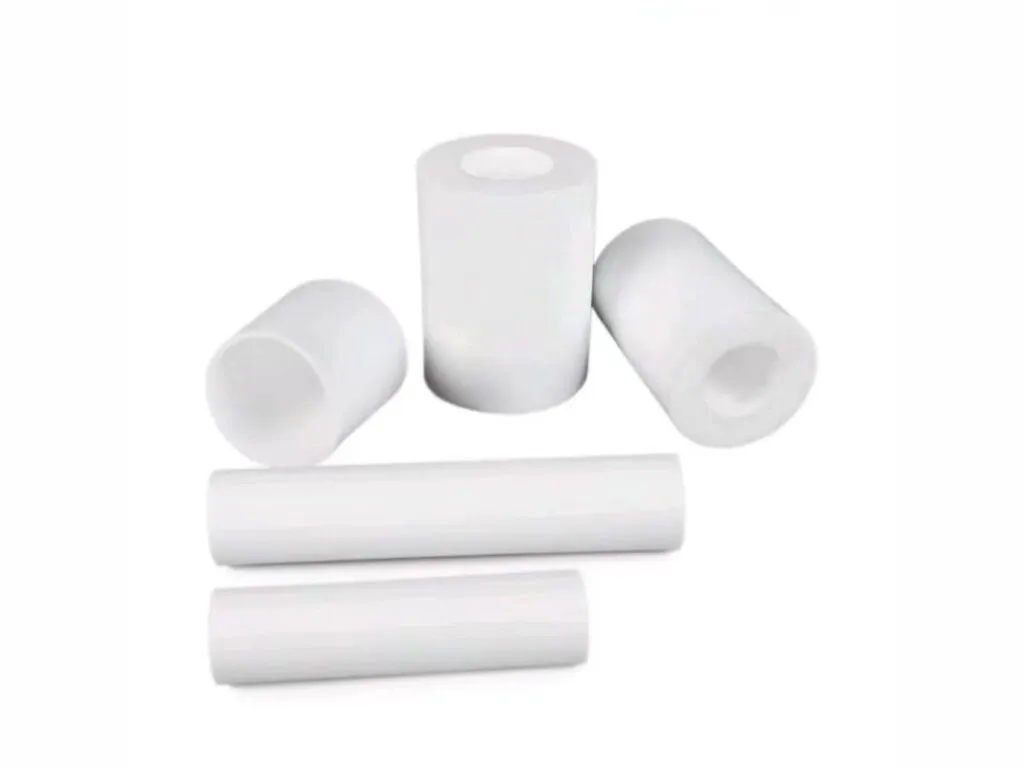

Cắt ống teflon theo chiều dài đặt

Kho cắt ống theo mét từ cuộn, nhận cắt đoạn theo chiều dài đặt, đầu cắt vuông bằng dao ống. Gửi cỡ ống và chiều dài từng đoạn qua Zalo để báo giá; hàng cùng nhóm PTFE còn có tấm teflon khi cần cắt miếng phẳng.

Cách chọn ống teflon theo áp suất và nhiệt độ

Chọn ống theo áp trước, vì cỡ lớn chịu áp thấp hơn: D2×D4 làm việc 36 bar, D12×D14 chỉ 9 bar ở 20 °C. Áp còn giảm khi nhiệt tăng.

• Nhiệt trên 200 °C: giảm áp theo hãng, không dùng bảng 20 °C.
• Ống cần uốn: PTFE cứng, dễ gãy; cần uốn thì chọn ống PFA hoặc ống bện.
• Tiếp xúc thực phẩm: cần giấy FDA theo lô; kho chưa có giấy FDA cho lô PTFE.

Tên teflon và PTFE chỉ cùng một vật liệu, xem thêm ở teflon là gì.

Lỗi thường gặp ở ống PTFE và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Ống gãy, nứt khi uốn	PTFE cứng, bán kính uốn nhỏ	Dùng ống PFA, tăng bán kính uốn
Ống phồng, nổ	Áp vượt bảng ở nhiệt cao	Giảm áp theo nhiệt, dùng ống dày
Rò rỉ ở đầu nối	Ống chảy nguội dưới ferrule	Dùng đầu nối ferrule PTFE đúng cỡ

Số liệu trên trang theo phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: ASTM D3295 (ống PTFE).
