Màng PTFE cuộn teflon dày 1-5mm, so với PFA và PCTFE, chịu 260°C

Màng PTFE (PTFE film, cuộn teflon) là cuộn hoặc tấm teflon tiện mỏng 0,013 đến 6,35 mm theo ASTM D3308, chịu từ -180 đến +260°C. Kho nhập cuộn PTFE khổ 1.000, 1.200, 1.500 mm dày 1 đến 5 mm, đi kèm so sánh với PFA và PCTFE, hai nhựa fluoro cùng họ.

Màng PTFE là gì, khác băng tan PTFE, vải teflon và tấm teflon dày thế nào

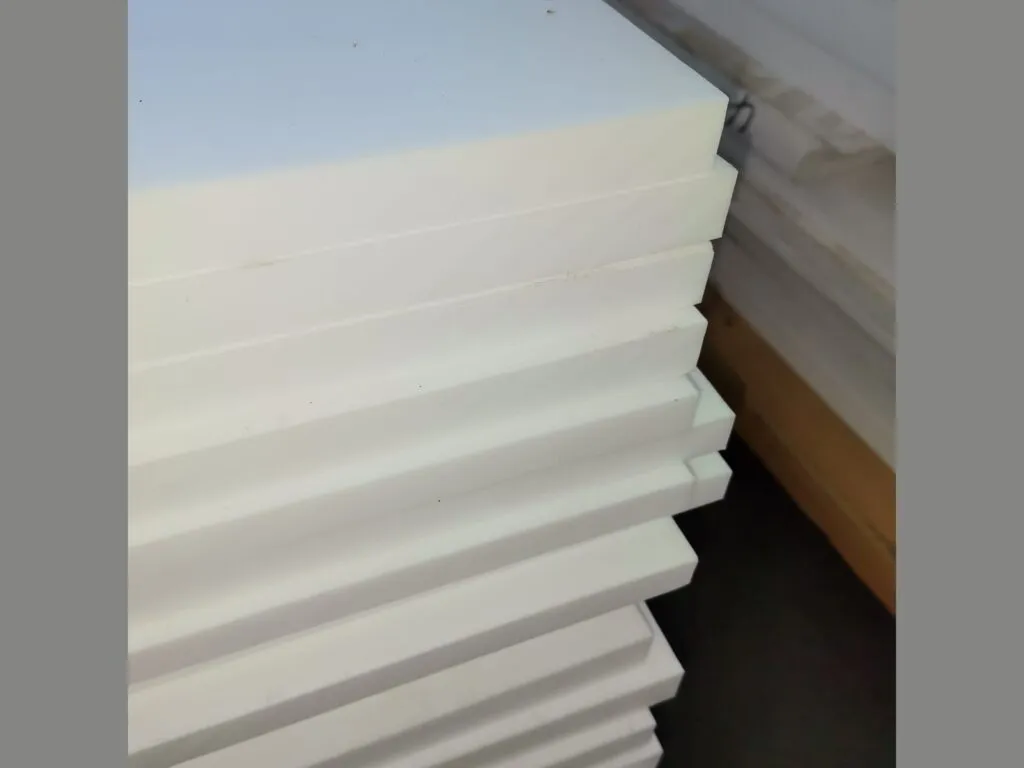

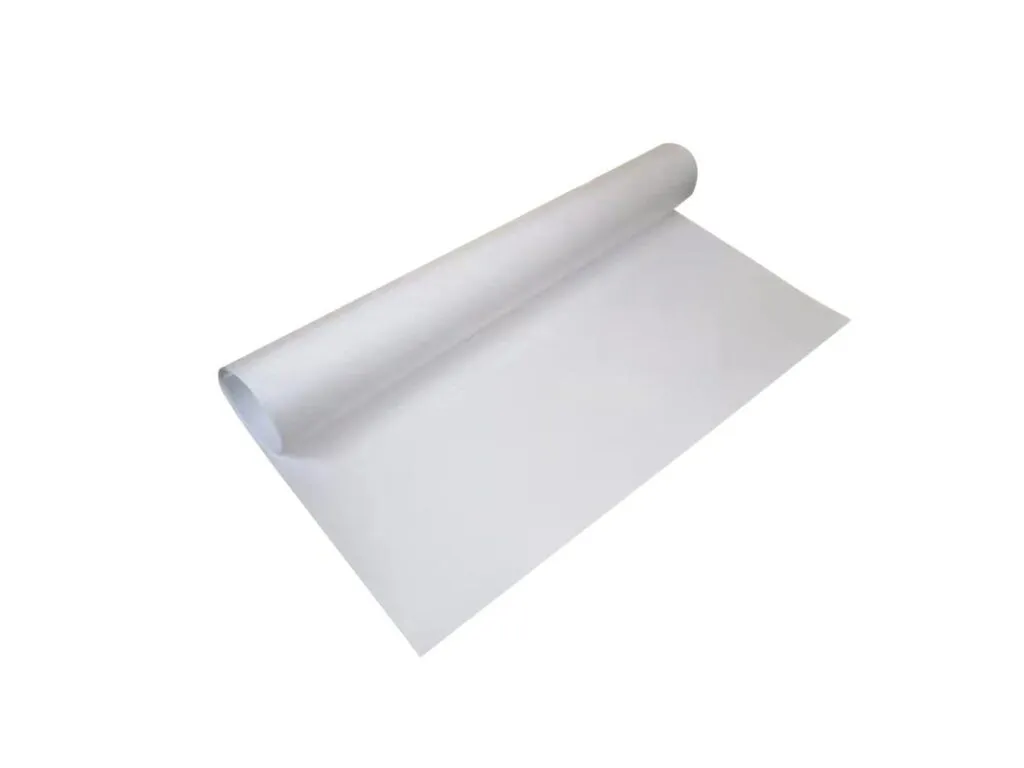

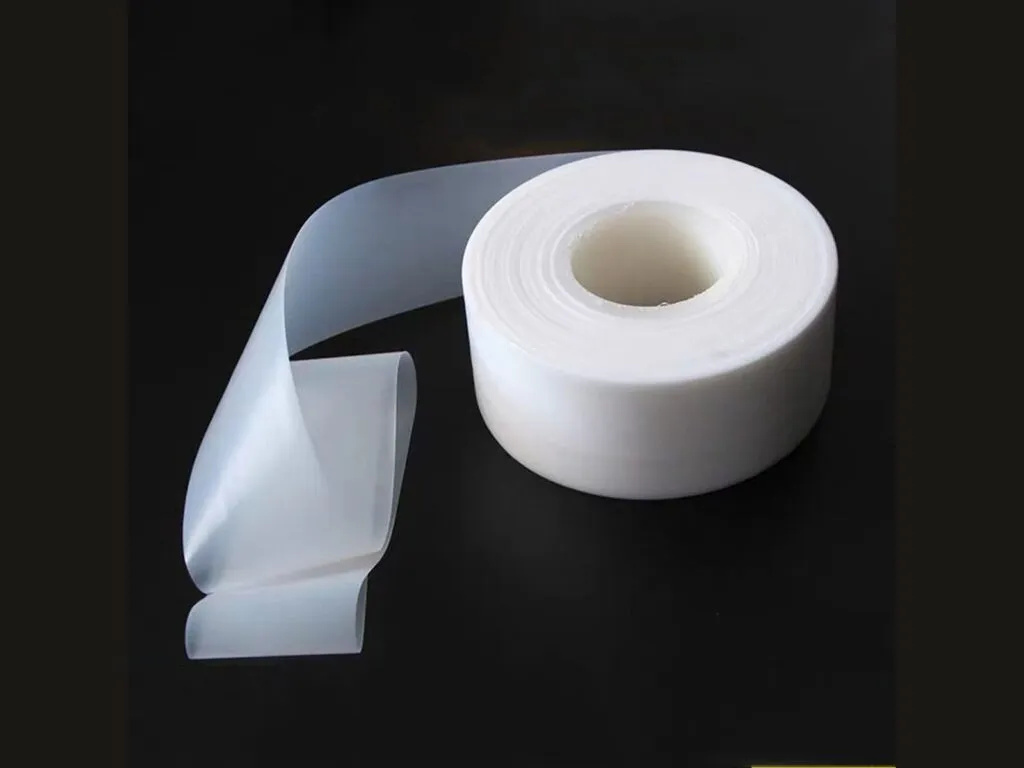

Màng PTFE là lớp PTFE đặc tiện từ khối tròn thành cuộn mỏng, chống dính, cách điện, tỷ trọng 2,2 đến 2,3 g/cm³. Băng tan PTFE chỉ rộng vài mm để quấn ren; vải teflon là sợi thủy tinh phủ PTFE; tấm đúc dày thì nằm ở tấm teflon. Các cấp ASTM D3308 chia hai loại: Type I cao cấp cho điện, cơ, hóa; Type II đa dụng.

Các loại màng PTFE, PFA và PCTFE theo vật liệu

• Màng PTFE nguyên sinh (Type I): cuộn tiện độ tinh khiết cao, cách điện, chống dính.
• Màng PTFE đa dụng (Type II): giá thấp hơn, dùng cho cơ khí.
• Màng PTFE pha độn: pha graphite, carbon hoặc thủy tinh để chịu mòn.
• PFA: fluoropolymer đùn và ép phun được, ít chảy nguội hơn PTFE.
• PCTFE: ổn định kích thước, không thấm khí, hấp thụ ẩm bằng 0, dải -240 đến +193°C.

Thông số kỹ thuật màng PTFE

Màng PTFE đặc có tỷ trọng 2,2 đến 2,3 g/cm³, độ cứng 52 Shore D và làm việc liên tục từ -180 đến +260°C; bảng dưới gồm cả PFA và PCTFE.

Thông số	Giá trị
Dải độ dày theo ASTM D3308	0,013 đến 6,35 mm (0,0005 đến 0,250 in)
Khổ rộng tối đa của màng	đến 72 in, tương đương 1.829 mm

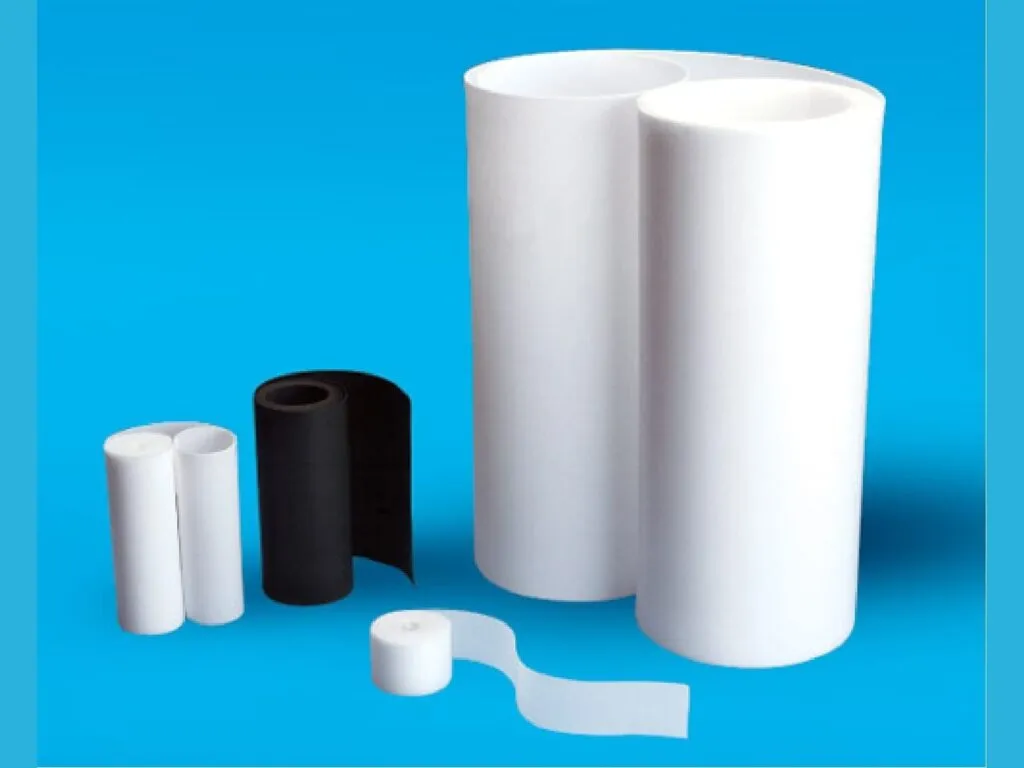

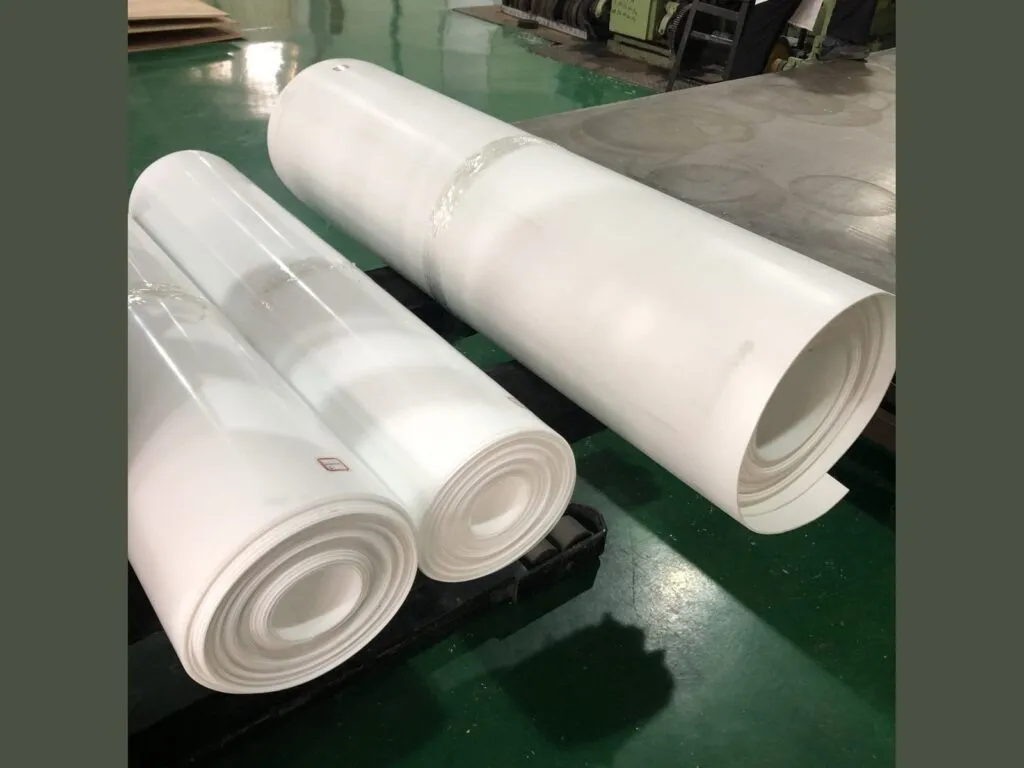

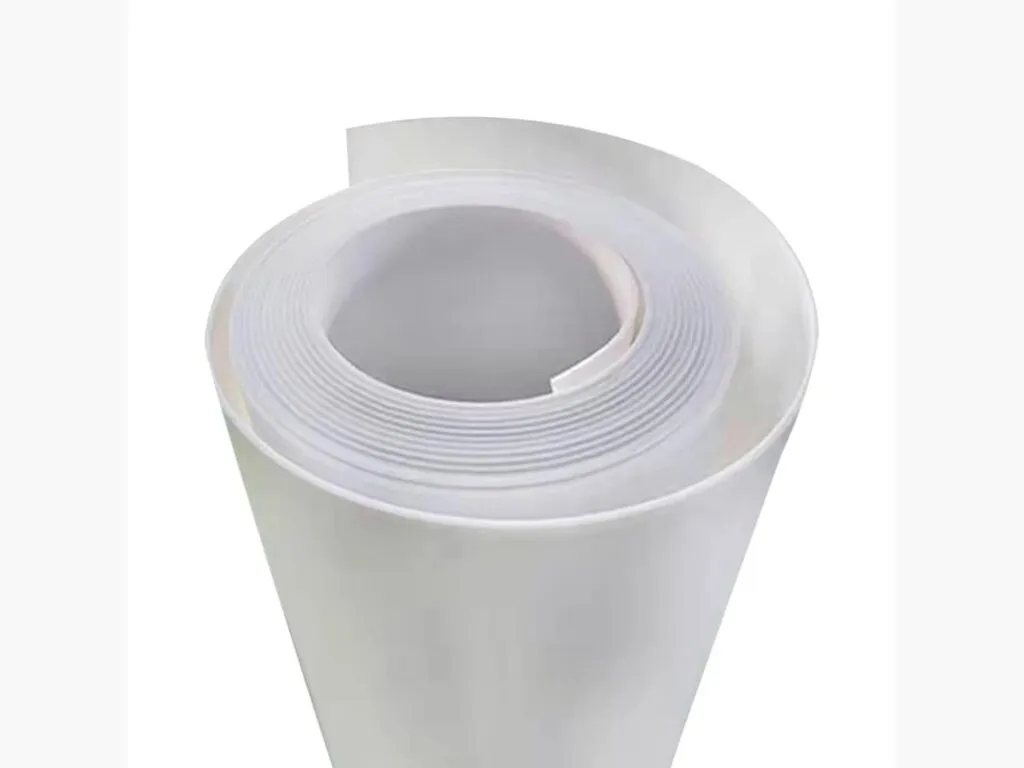

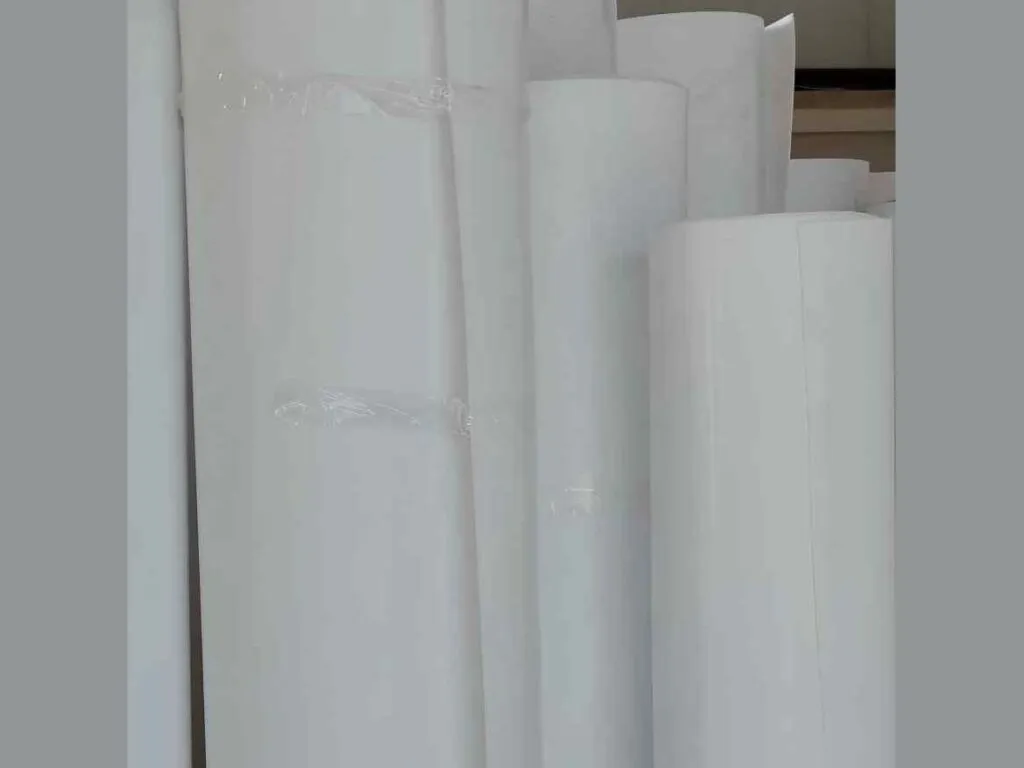

Cuộn kho nhập	khổ 1.000 / 1.200 / 1.500 mm, dày 1 đến 5 mm, dài 7,4 đến 10 m
Tỷ trọng PTFE	2,2 đến 2,3 g/cm³
Độ cứng PTFE	52 Shore D
Nhiệt độ làm việc PTFE	-180 đến +260°C
Nhiệt độ làm việc PFA	-71 đến +260°C
Độ bền kéo PFA / PTFE	4.000 psi / 3.600 psi
Biến dạng lạnh PFA / PTFE	trên 2% / trên 10% ở 6,9 MPa
Hấp thụ nước PFA / PTFE	dưới 0,03% / dưới 0,01%
Độ dẫn nhiệt PFA / PTFE	0,25 / 0,19 W/m·K
Độ bền kéo PCTFE	4.860 đến 5.710 psi
Tỷ trọng PCTFE	2,11 đến 2,17 g/cm³
Nhiệt độ PCTFE	-240 đến +193°C liên tục
Hấp thụ nước PCTFE	0% (ASTM D570)
Độ cứng PCTFE	Shore D 90

Bảng tra tính chất màng PTFE so với PFA và PCTFE

Bảng so 12 chỉ tiêu của ba vật liệu cùng họ fluoro, từ nhiệt làm việc, độ bền kéo đến cách gia công; PTFE tính theo vật liệu đặc.

Chỉ tiêu	PTFE	PFA	PCTFE
Nhiệt làm việc (°C)	-180 đến +260	-71 đến +260	-240 đến +193
Độ dẫn nhiệt (W/m·K)	0,19	0,25	không công bố
Độ bền kéo (psi)	3.600; COA kho 27,3 MPa	4.000	4.860 đến 5.710
Tỷ trọng (g/cm³)	2,2 đến 2,3	2,12 đến 2,17	2,11 đến 2,17
Độ cứng	52 Shore D	70 đến 80	Shore D 90
Biến dạng lạnh	trên 10% ở 6,9 MPa	trên 2%	thấp, chống chảy nguội
Mô đun uốn (psi)	50.000 đến 90.000	85.000 đến 90.000	200.000 đến 243.000
Độ bền gấp MIT	1×10⁶	5×10⁵	không công bố
Hấp thụ nước	dưới 0,01%	dưới 0,03%	0%
Điện trở suất (Ω·cm)	trên 10¹⁸	trên 10¹⁸	không công bố
Cường độ điện môi (V/mil)	không công bố	không công bố	500
Gia công	tiện, đúc ép	đùn, ép phun, ép nén	tiện

Cột PCTFE ghi 193°C là mức liên tục tối đa, thấp hơn 260°C của PTFE và PFA.

Bảng giá màng PTFE

Giá tham khảo, chưa VAT 8%, tính theo kg; đơn số lượng lớn có giá tốt hơn mức thấp nhất. Màng mỏng dưới 0,5 mm báo giá riêng theo yêu cầu.

Nhóm	Giá thấp nhất - cao nhất (đ/kg)
Cuộn PTFE dày 1 đến 5 mm	189.800 - 270.300

Cắt màng PTFE bằng máy CNC theo bản vẽ

Kho cắt cuộn theo khổ và cắt chi tiết theo bản vẽ, dung sai thỏa thuận theo từng đơn. Gửi file DXF, PDF hoặc kích thước và độ dày qua Zalo để nhận báo giá. Hàng xuất VAT, giao toàn quốc. Thanh tròn đặc để tiện là cây nhựa teflon, ống dẫn môi chất là ống teflon; lớp lót chống ăn mòn là lót teflon; cả họ gom ở nhựa teflon.

Cách chọn màng PTFE, PFA hay PCTFE theo nhiệt độ và tải

• Chống dính, nhiệt đến 260°C: màng PTFE tiện.
• Cần nhìn dòng chảy, ít chảy nguội: PFA.
• Cần chặn khí tuyệt đối, ổn định kích thước: PCTFE, nhưng không quá 193°C.
• Lót ép nhiệt: chọn dày từ 0,1 đến 0,2 mm trở lên để khỏi thủng.
• Cần dán: chọn màng đã xử lý bề mặt.

Lỗi thường gặp ở màng PTFE và cách xử lý

Bốn lỗi sau gặp khi cuộn, dán và ép nhiệt màng PTFE.

Hiện tượng	Nguyên nhân	Cách xử lý
Màng nhăn khi cuộn	Cuộn chặt, nhiệt cao	Cuộn bán kính lớn, để phẳng khi cất
Không dán được	PTFE trơ	Dùng màng xử lý hóa học
Thủng khi ép nhiệt	Màng quá mỏng	Chọn dày từ 0,1 đến 0,2 mm trở lên
Chảy nguội dưới tải	PTFE chảy nguội	Dùng PFA hoặc PTFE pha độn

Số liệu trên trang theo catalogue và datasheet của Fluorotherm và phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: ASTM D3308, ASTM D570.
