Dây silicon tròn đặc phi 2 đến phi 50, chịu -40 đến +200 °C

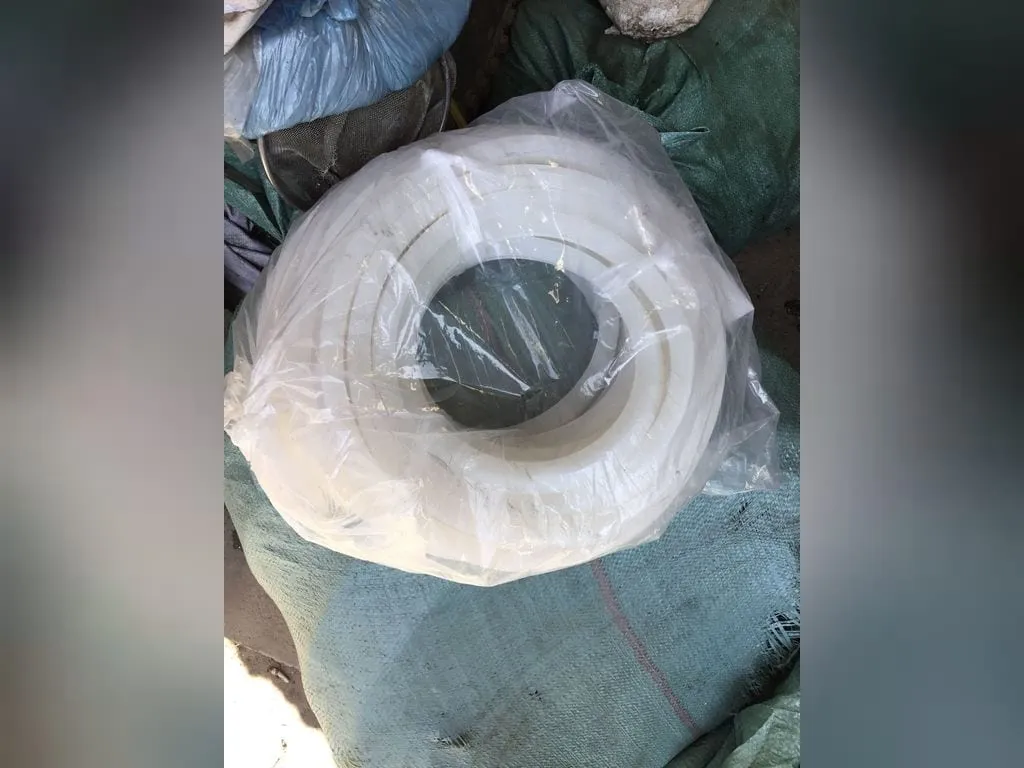

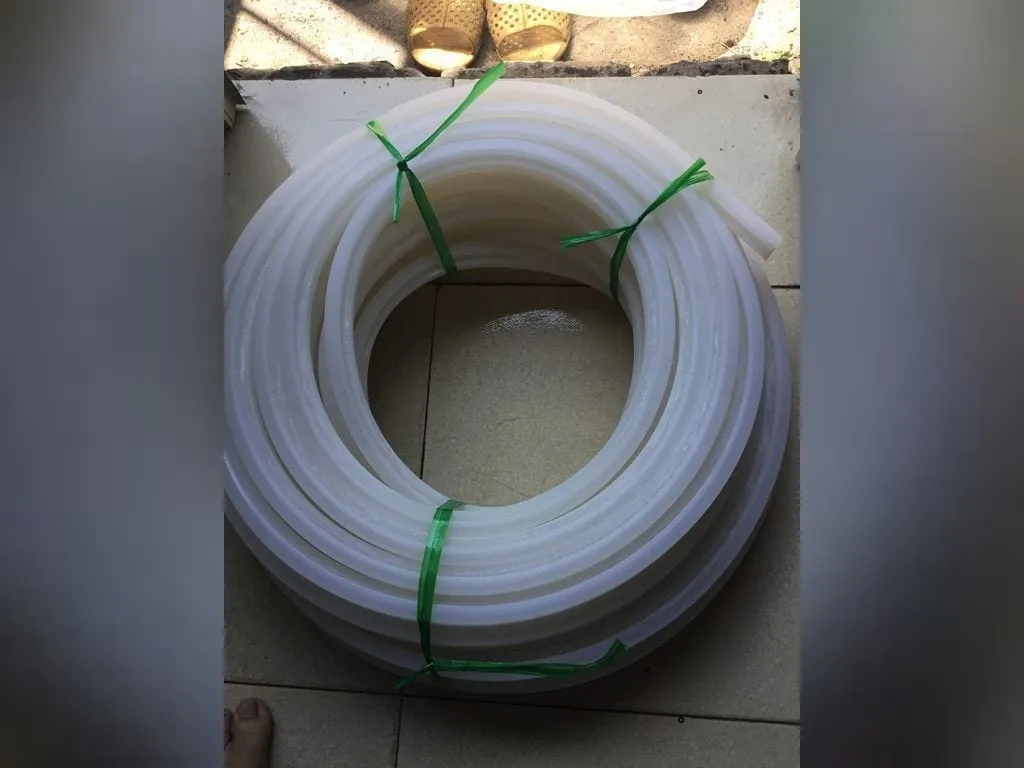

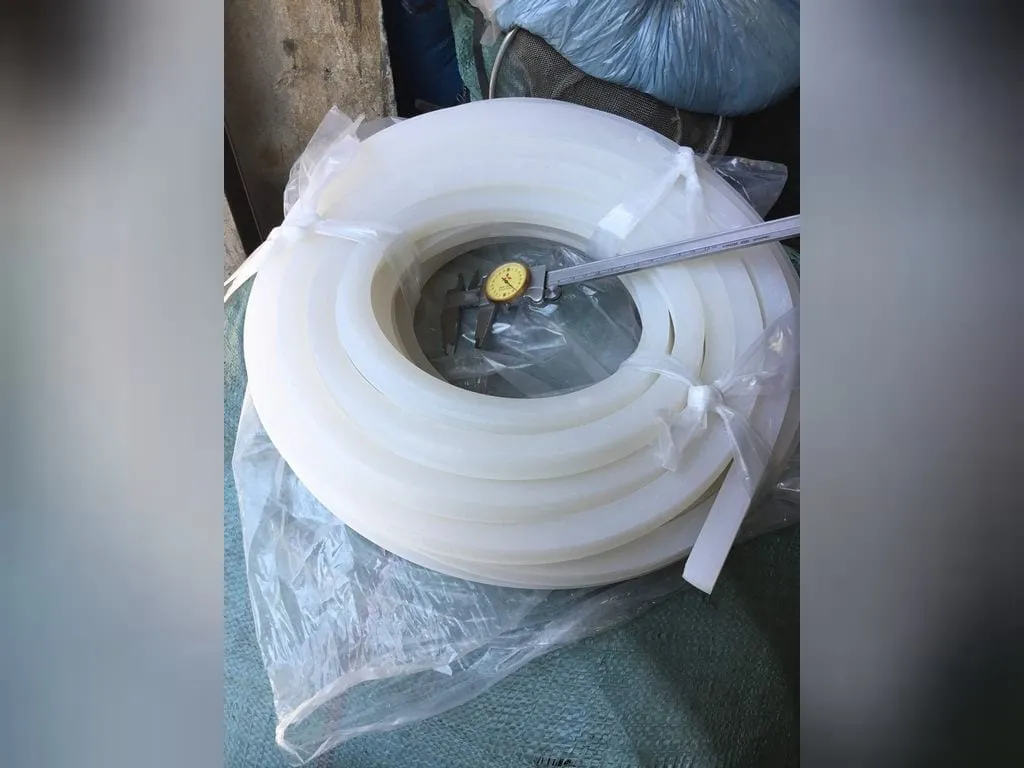

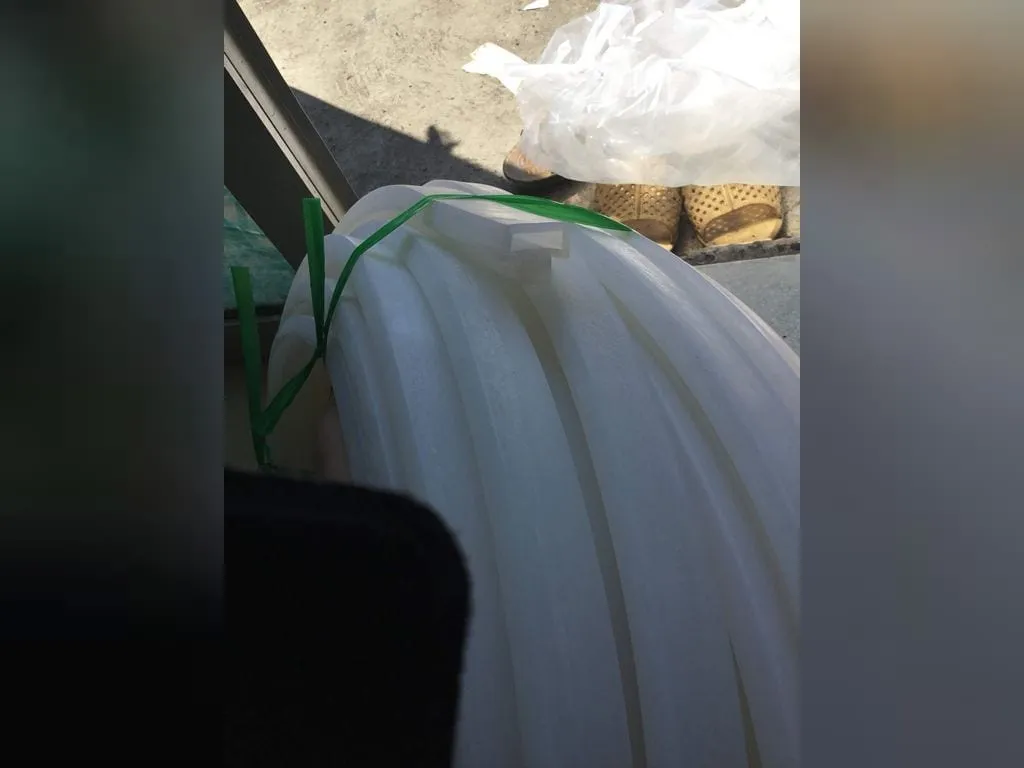

Dây silicon (còn gọi dây silicone, dây silicon tròn đặc) là dây cao su silicone VMQ đùn liền, tiết diện tròn không rỗng, bán theo mét từ phi 2 đến phi 20 và phi 50. Dây làm việc từ -40 °C đến +200 °C, tỷ trọng 1,3 g/cm³, dùng cắt theo chu vi rãnh rồi dán thành vòng làm kín tĩnh.

Dây silicon tròn đặc là gì, khác ống silicon và dây oring NBR thế nào

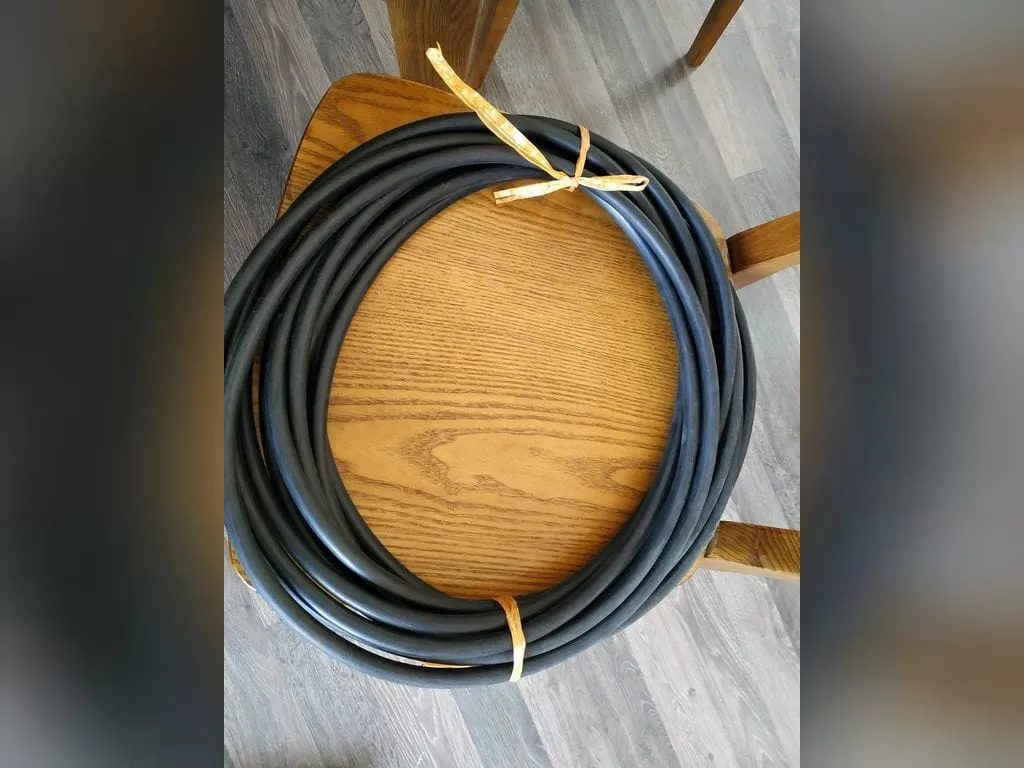

Dây silicon tròn đặc là lõi đặc của cao su silicone, không có lòng rỗng. Ống silicon có lòng rỗng để dẫn lưu chất, còn dây đặc dùng để ép vào rãnh. So với dây oring NBR hoặc Viton màu đen, dây silicon chịu nhiệt cao hơn nhưng trương nở trong dầu khoáng.

Các loại dây silicon theo phi và cách làm vòng

• Dây đặc phi nhỏ 2 đến 6 mm: làm vòng kín rãnh nhỏ, nắp hộp, khay; dễ dán keo.
• Dây đặc phi 7 đến 12 mm: nắp nồi, nắp bồn, cửa tủ sấy cỡ vừa.
• Dây đặc phi lớn 14 đến 50 mm: rãnh lớn của nắp bồn, cửa buồng; từ phi 14 dây nặng 200 g/m trở lên.
• Vòng dán keo theo chu vi: cắt vuông hai đầu, dán keo cyanoacrylate; chỉ dùng làm kín tĩnh.
• Dây silicon xốp: hàng khác dây đặc, trắng, phi 2 đến 6 mm, bán theo mét.

Thông số kỹ thuật dây silicon

Dây silicon tròn đặc làm việc từ -40 °C đến +200 °C với khí khô, tỷ trọng 1,3 ± 0,1 g/cm³ (lô đo 1,29), nên khối lượng mỗi mét tính được từ phi dây. Các thông số dưới đây lấy từ COA lô silicone của kho và tài liệu Parker, Shin-Etsu.

Thông số	Giá trị
Vật liệu	Cao su silicone VMQ, màu trắng (màu khác nhận đặt)
Nhiệt độ làm việc	-40 °C đến +200 °C (khí khô)
Hơi nước và nước nóng	Không quá 121 °C
Tỷ trọng	1,3 ± 0,1 g/cm³
Khối lượng mỗi mét	phi 3 khoảng 9,2 g; phi 5 khoảng 25,5 g; phi 10 khoảng 102 g; phi 20 khoảng 408 g
Dải phi	phi 2 đến phi 20 và phi 50
Đơn vị bán	Mét, cắt theo chiều dài đặt hàng
Tuân thủ	RoHS, FDA theo COA lô silicone của kho
Điểm giòn lạnh (Shin-Etsu)	-60 °C đến -70 °C
Độ ép khi đặt vào rãnh tĩnh (Parker)	15 đến 32% tùy tiết diện: 1,78 mm ép 22-32%; 5,33 mm ép 15-21%
Độ cứng của dây	Không công bố
Bền kéo, giãn dài của dây	Không công bố
Hạn chế cơ học	Bền xé thấp, thấm khí cao, chỉ làm kín tĩnh
Môi chất không dùng	Dầu khoáng, nhiên liệu, hydrocarbon thơm, axit và kiềm đậm đặc

Bảng tra dây silicon tròn đặc theo phi

Bảng có 16 cỡ dây silicon tròn đặc, chia ba nhóm phi nhỏ, vừa và lớn; khối lượng từ 4,1 g/m (phi 2) đến 2.552,5 g/m (phi 50), kèm chu vi tiết diện để tính độ dài keo dán.

Phi (mm)	Nhóm cỡ	Khối lượng (g/m)	Chu vi tiết diện (mm)	Màu
phi 2	nhỏ (phi 2-6)	4,1	6,3	trắng
phi 3	nhỏ (phi 2-6)	9,2	9,4	trắng
phi 4	nhỏ (phi 2-6)	16,3	12,6	trắng
phi 5	nhỏ (phi 2-6)	25,5	15,7	trắng
phi 6	nhỏ (phi 2-6)	36,8	18,8	trắng
phi 7	trung (phi 7-12)	50,0	22,0	trắng
phi 8	trung (phi 7-12)	65,3	25,1	trắng
phi 9	trung (phi 7-12)	82,7	28,3	trắng
phi 10	trung (phi 7-12)	102,1	31,4	trắng
phi 12	trung (phi 7-12)	147,0	37,7	trắng
phi 14	lớn (phi 14 trở lên)	200,1	44,0	trắng
phi 15	lớn (phi 14 trở lên)	229,7	47,1	trắng
phi 16	lớn (phi 14 trở lên)	261,4	50,3	trắng
phi 18	lớn (phi 14 trở lên)	330,8	56,5	trắng
phi 20	lớn (phi 14 trở lên)	408,4	62,8	trắng
phi 50	lớn (phi 14 trở lên)	2.552,5	157,1	trắng

Khối lượng tính bằng π/4 x phi² x 1,3 g/cm³.

Báo giá dây silicon

Giá dây silicon tính theo mét, phụ thuộc phi dây, tổng chiều dài đặt, yêu cầu CO/CQ và việc có dán sẵn thành vòng hay không. Gửi phi dây, chiều dài và nhiệt độ làm việc qua Zalo để kho báo giá theo đơn; giá chưa VAT 8%.

Cắt dán dây silicon thành vòng theo chu vi

Kho cắt dây theo chiều dài và dán sẵn thành vòng theo chu vi hoặc đường kính rãnh được gửi. Mối dán là keo cyanoacrylate mỏng, hai đầu cắt vuông, ép khoảng 30 giây trong gá rãnh V; vòng này chỉ làm kín tĩnh. Với đường kính trên 50 mm, Trelleborg làm vòng nối lưu hóa. Cần gửi phi dây, chu vi, nhiệt độ và môi chất.

Cách chọn phi theo rãnh, nhiệt độ và môi chất

• Theo rãnh: phi dây lớn hơn độ sâu rãnh để dây bị ép 15 đến 30%. Parker ghi rãnh tĩnh tiết diện 3,53 mm ép 16-23%, tiết diện 5,33 mm ép 15-21%.
• Theo chiều dài cắt: bằng chu vi đường tâm rãnh, tức π x đường kính tâm rãnh; rãnh lớn nên hỏi lại kỹ thuật trước khi cắt.
• Theo nhiệt: tới +200 °C với khí khô, hơi nước không quá 121 °C.
• Theo môi chất: có dầu khoáng thì chọn dây oring NBR hoặc Viton; rãnh cần kín tuyệt đối hoặc áp cao thì dùng oring silicone đúc liền thay vòng dán keo.

Rò mối dán, phồng, rách: nguyên nhân và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Rò ở mối dán	Mối keo cyanoacrylate cứng, giòn hơn thân dây; cắt xiên không phẳng	Cắt vuông, ép trong gá rãnh V; vòng lớn đặt nối lưu hóa hoặc oring đúc
Dây phồng, mềm	Tiếp xúc dầu khoáng, nhiên liệu	Đổi sang dây NBR hoặc FKM
Dây bị cắt, rách khi đóng nắp	Silicone bền xé thấp; dây to hơn rãnh bị ép ra mép	Chọn phi để độ ép không quá khoảng 30%, bo cạnh rãnh

Số liệu trên trang theo catalogue và datasheet của Parker (O-Ring Handbook ORD 5700), Trelleborg, Shin-Etsu và phiếu kiểm tra COA, CQ của lô hàng nhập.
