Gioăng silicon (ron silicon) chịu nhiệt, ron chữ E 12x10 đến 25x18 mm

Gioăng silicon (ron silicon, gioăng silicon chịu nhiệt) là chi tiết làm kín bằng cao su silicone VMQ thuộc nhóm silicon chịu nhiệt, làm việc từ -40 °C đến +200 °C, độ cứng 65 ± 5 Shore A. Kho có ron chữ E 9 cỡ và gioăng cắt CNC từ tấm 0,5 đến 5 mm cho cửa lò sấy, nồi hấp áp thấp.

Gioăng silicon là gì, khác gioăng EPDM và NBR thế nào

Gioăng silicon chịu khí nóng tới +200 °C, cao hơn gioăng EPDM đen cùng màu, vì tấm EPDM trong kho chỉ tới +120 °C. Máy có dầu khoáng dùng gioăng NBR. Oring silicone là vòng đúc tiết diện tròn, còn keo silicone đổ tại chỗ không phải gioăng.

Các loại gioăng silicon theo kiểu mặt cắt và cách gia công

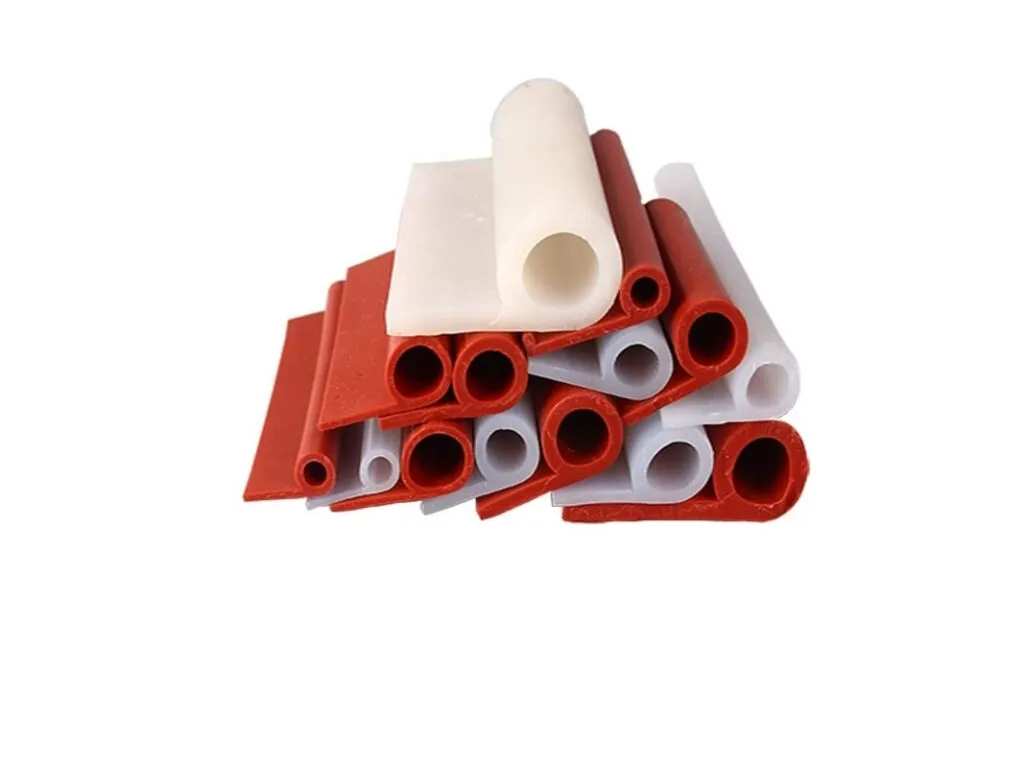

Gioăng silicon chia thành sáu nhóm theo hình dạng: gioăng cắt CNC từ tấm đặc, gioăng xốp dày 3 đến 12 mm và ron đùn định hình chữ E, P, U, vuông. Mỗi nhóm hợp một kiểu rãnh và lực đóng riêng.

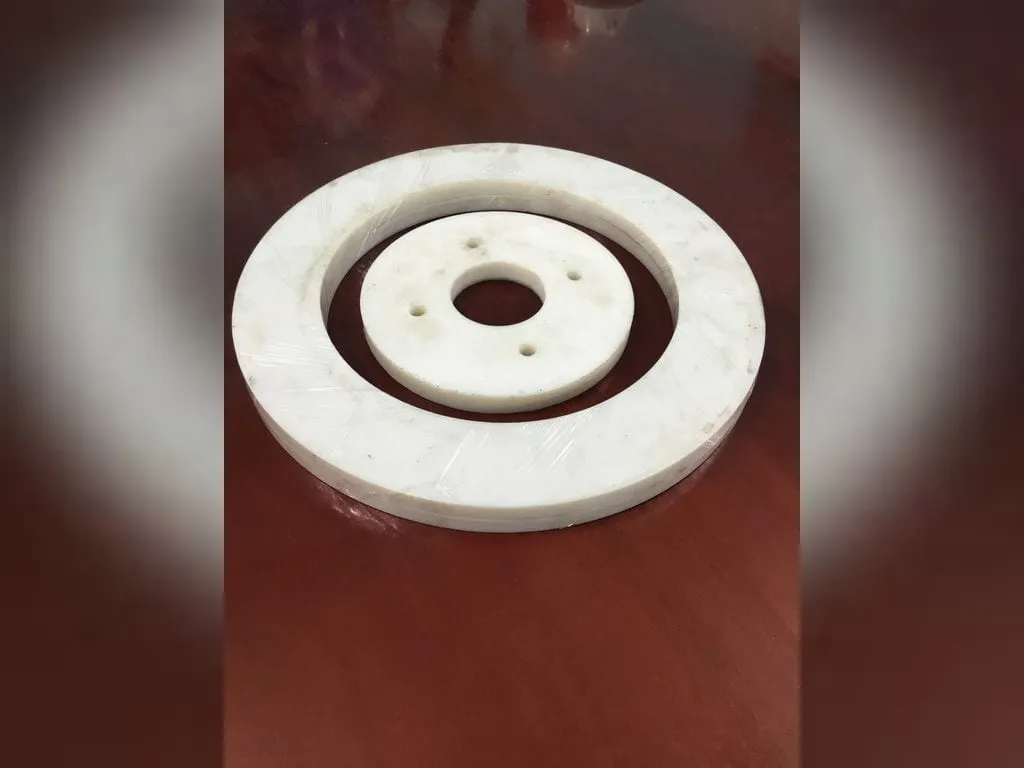

• Gioăng cắt từ tấm đặc: cắt CNC từ tấm silicon theo bản vẽ, dùng cho mặt bích, nắp bồn.

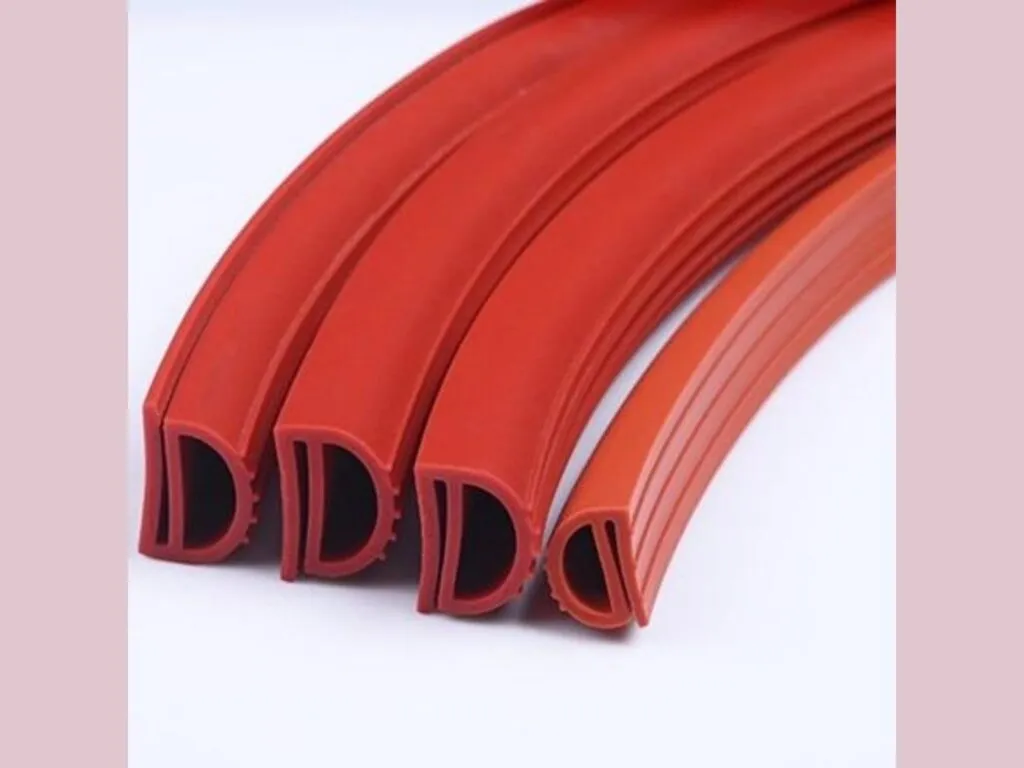

• Ron chữ E: hai lớp môi, ép vào rãnh khung cửa; 9 cỡ mặt cắt.

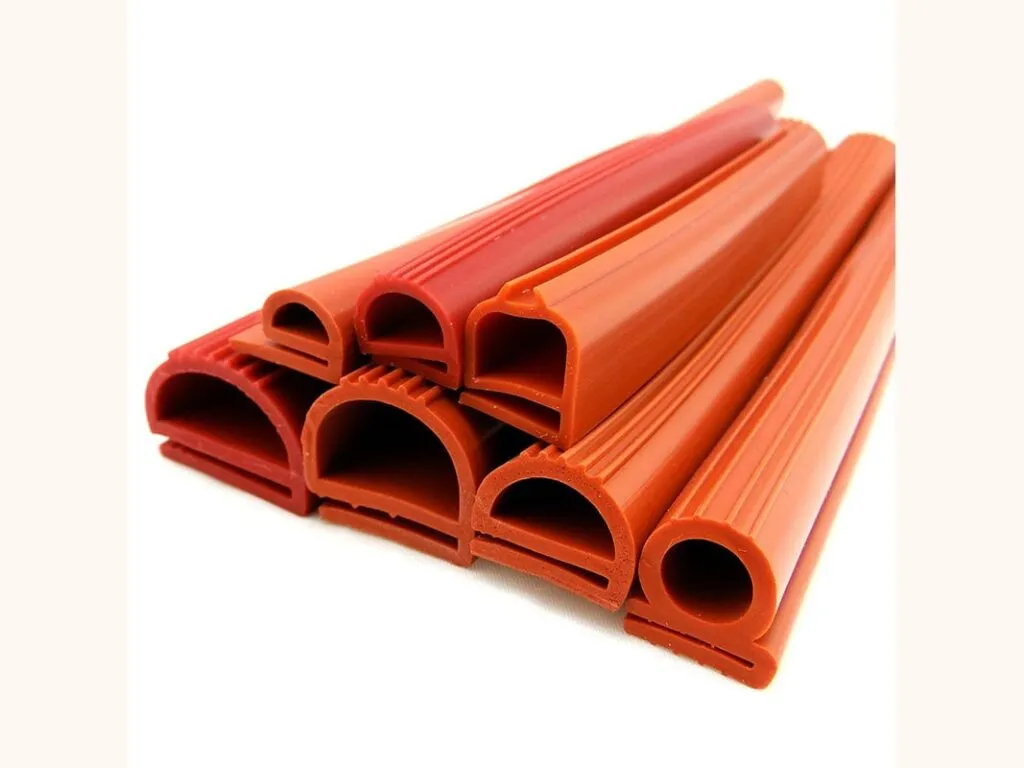

• Ron chữ P: đuôi phẳng để bắt vít hoặc kẹp, bầu rỗng ép kín khi đóng cửa; đặt hàng theo yêu cầu.
• Ron chữ U: kẹp lên mép tôn hoặc mép kính; đặt hàng theo yêu cầu.
• Ron vuông, ron tròn đặc: đặt vào rãnh vuông hoặc rãnh tròn của nắp nồi hấp; ron tròn xem dây silicon.
• Gioăng xốp silicon: cắt từ xốp đỏ, mềm, lực đóng nhỏ, kín bụi.

Thông số kỹ thuật gioăng silicon

Silicone VMQ lô kho làm việc từ -40 °C đến +200 °C, độ cứng 65 ± 5 Shore A, tỷ trọng 1,3 ± 0,1 g/cm³, có COA RoHS và FDA.

Thông số	Giá trị
Vật liệu	Cao su silicone VMQ
Nhiệt độ làm việc	-40 °C đến +200 °C
Độ cứng	65 ± 5 Shore A (lô đo 65,5)
Tỷ trọng	1,3 ± 0,1 g/cm³ (lô đo 1,29)
Tuân thủ	RoHS, FDA theo COA lô tấm XC-COA-2026-01
Tấm đặc để cắt	Dày 0,5 / 1 / 2 / 3 mm (trắng trong), 3 / 5 mm (đỏ); khổ tới 2 m với tấm 3 và 5 mm
Tấm xốp để cắt	Dày 3 đến 12 mm, tỷ trọng 0,9 đến 1,1 g/cm³
Ron chữ E	9 cỡ mặt cắt rộng x cao, từ 12x10 đến 25x18 mm
Ron vuông	18x18 mm, bán theo mét
Dung sai cắt CNC	±0,3 đến 0,5 mm
Nước nóng và hơi nước	Không quá 121 °C
Môi chất không dùng	Dầu khoáng, nhiên liệu, hydrocarbon thơm, axit và kiềm đậm đặc
Hạn chế cơ học	Bền xé thấp, chỉ làm kín tĩnh, thấm khí cao

Bảng tra gioăng silicon theo kiểu và cỡ

Bảng 14 dòng chia sáu nhóm: ron định hình chữ E (9 cỡ), gioăng cắt CNC từ tấm đặc, gioăng cắt từ xốp đỏ, ron chữ P, ron chữ U và ron vuông 18x18 mm.

Mã / kiểu	Nhóm	Cỡ mặt cắt hoặc độ dày	Vật liệu	Dùng cho
Ron chữ E 12x10	Ron định hình chữ E	12x10 (rộng x cao)	Silicone VMQ	Cửa lò sấy, tủ sấy, tủ hấp
Ron chữ E 14x12	Ron định hình chữ E	14x12 (rộng x cao)	Silicone VMQ	Cửa lò sấy, tủ sấy, tủ hấp
Ron chữ E 15x12	Ron định hình chữ E	15x12 (rộng x cao)	Silicone VMQ	Cửa lò sấy, tủ sấy, tủ hấp
Ron chữ E 16x13	Ron định hình chữ E	16x13 (rộng x cao)	Silicone VMQ	Cửa lò sấy, tủ sấy, tủ hấp
Ron chữ E 17x14	Ron định hình chữ E	17x14 (rộng x cao)	Silicone VMQ	Cửa lò sấy, tủ sấy, tủ hấp
Ron chữ E 18x15	Ron định hình chữ E	18x15 (rộng x cao)	Silicone VMQ	Cửa lò sấy, tủ sấy, tủ hấp
Ron chữ E 20x16 (hoặc 20x17)	Ron định hình chữ E	20x16 (hoặc 20x17) (rộng x cao)	Silicone VMQ	Cửa lò sấy, tủ sấy, tủ hấp
Ron chữ E 22x17	Ron định hình chữ E	22x17 (rộng x cao)	Silicone VMQ	Cửa lò sấy, tủ sấy, tủ hấp
Ron chữ E 25x18	Ron định hình chữ E	25x18 (rộng x cao)	Silicone VMQ	Cửa lò sấy, tủ sấy, tủ hấp
Gioăng cắt từ tấm	Cắt CNC từ tấm đặc	Dày 0,5 / 1 / 2 / 3 / 5 mm	Silicone VMQ 65 ± 5 Shore A, trắng trong hoặc đỏ	Mặt bích, nắp bồn, nắp nồi, cửa tủ
Gioăng cắt từ tấm xốp	Cắt CNC từ xốp đỏ	Dày 3 đến 12 mm	Silicone xốp, 0,9 đến 1,1 g/cm³	Cửa tủ kín bụi, lực đóng thấp
Ron chữ P	Ron định hình chữ P	Đặt hàng theo yêu cầu	Silicone VMQ	Cửa lò, cửa tủ sấy
Ron chữ U	Ron định hình chữ U	Đặt hàng theo yêu cầu	Silicone VMQ	Kẹp mép kính cửa lò, mép tôn
Ron vuông 18x18	Ron định hình vuông	18x18 mm	Silicone	Rãnh vuông nắp nồi hấp, cửa buồng

Ron chữ E đọc theo rộng x cao mặt cắt: 15x12 là rộng 15 mm, cao 12 mm.

Bảng giá gioăng silicon

Giá tham khảo chưa VAT 8%, tính theo kg tấm hoặc theo mét; đơn số lượng lớn gần mức thấp. Gioăng cắt từ tấm tính theo kg tấm, chưa gồm công cắt.

Nhóm	Khoảng giá (đ/đơn vị)
Gioăng cắt từ tấm silicon đặc (theo kg tấm)	91.000 - 140.400 đ/kg
Gioăng cắt từ xốp silicon đỏ (theo kg tấm)	91.000 - 126.000 đ/kg
Ron vuông silicone 18x18	50.260 - 69.590 đ/m

Cắt gioăng silicon bằng máy CNC theo bản vẽ

Gioăng silicon được cắt CNC từ tấm dày 0,5 đến 5 mm (xốp 3 đến 12 mm), dung sai ±0,3 đến 0,5 mm. Kho nhận bản vẽ DXF, PDF hoặc ảnh có kích thước qua Zalo. Ron định hình cắt theo chiều dài; ron chữ P, chữ U đặt hàng theo yêu cầu.

Cách chọn gioăng silicon chịu nhiệt theo nhiệt độ và môi chất

Gioăng silicon chọn theo ba số: nhiệt độ tại cửa hoặc mặt bích, môi chất tiếp xúc và lực đóng. Khí nóng tới +200 °C hợp silicone; hơi nước trên 121 °C chọn EPDM; có dầu chọn NBR hoặc FKM.

• Đo rãnh: ron chữ E chọn theo rộng x cao mặt cắt từ 12x10 đến 25x18 mm, cao ron lớn hơn độ sâu rãnh.
• Lực đóng: cửa đóng nhẹ chọn ron bầu rỗng chữ P hoặc gioăng xốp; mặt bích siết bu lông chọn gioăng đặc cắt từ tấm.
• Thực phẩm: chọn silicone trắng trong có COA FDA.
• Chuyển động: không dùng cho chi tiết trượt hoặc quay, vì silicone bền xé thấp, chỉ làm kín tĩnh.

Lỗi thường gặp ở gioăng silicon và cách xử lý

Bốn hiện tượng gặp nhiều ở ron silicon đều quy về nén dư, hơi nước áp cao, dầu khoáng và góc sắc.

Hiện tượng	Nguyên nhân	Cách xử lý
Ron cửa lò dẹt, hở khe sau vài tháng	Nén dư: ron bị ép quá mức hoặc nhiệt vượt +200 °C	Chọn cỡ ron vừa rãnh, kiểm nhiệt thực tế tại cửa; ron bầu rỗng chịu ép lặp tốt hơn
Gioăng nồi hấp nứt, cứng	Hơi nước áp cao trên 121 °C phá mạch siloxane (Shin-Etsu ghi mốc trên 150 °C)	Dùng EPDM cho hơi áp cao hoặc thay định kỳ
Gioăng phồng, mềm trong máy có dầu	Silicone trương nở trong dầu khoáng	Đổi sang gioăng NBR hoặc Viton FKM
Rách ở góc khi lắp	Silicone bền xé thấp, bị kéo căng qua góc sắc	Bo góc rãnh, không kéo giãn ron khi lắp

Số liệu trên trang theo catalogue và datasheet của Shin-Etsu, Wacker, Parker (O-Ring Handbook ORD 5700) và phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: ISO 815-1.
