Tấm trượt tự bôi trơn graphite: JESW, JUWP, JSP, JSL, rộng 18-150 mm

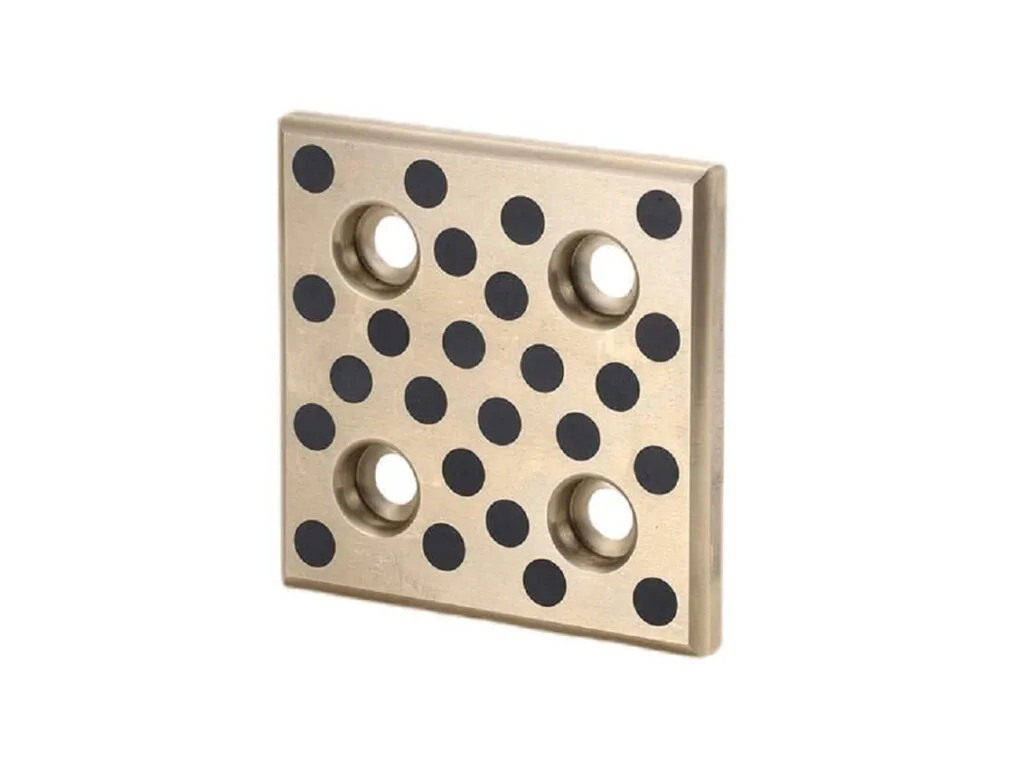

Tấm trượt tự bôi trơn (tấm đồng graphite, wear plate) là tấm đồng thau cường độ cao họ CuZn25Al5Mn4Fe3, tỷ trọng 8,2 g/cm³, khoan lỗ rồi nhồi graphite. Graphite tạo màng trượt nên mặt tấm chạy không cần tra dầu, hệ số ma sát điển hình 0,04 đến 0,2.

Tấm trượt tự bôi trơn là gì, khác tấm đồng đặc, tấm PTFE và tấm UHMW thế nào

Tấm trượt tự bôi trơn là tấm phẳng bắt vít hoặc gắn vào rãnh, làm bề mặt trượt cho khuôn dập, bàn trượt, gối đỡ. Khác bạc đồng tự bôi trơn dạng trụ ở hình dạng phẳng. Khác tấm đồng đặc ở các điểm graphite nhồi trong thân tấm. Khác tấm PTFE và tấm UHMW ở lõi đồng thau chịu tải nén cao.

Các loại tấm trượt tự bôi trơn theo dòng mã và kết cấu

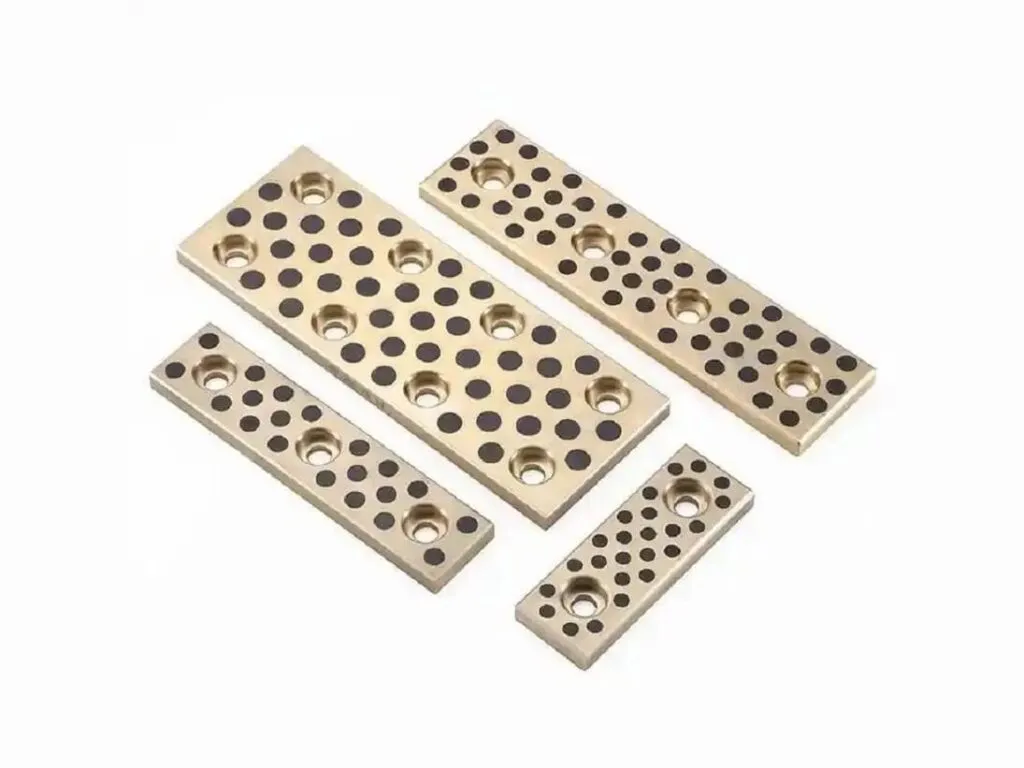

Kho cấp sáu dòng tự bôi trơn, chia theo hình dạng tấm và cách bắt vít, kích thước W (rộng) và L (dài) ghi bằng mm.

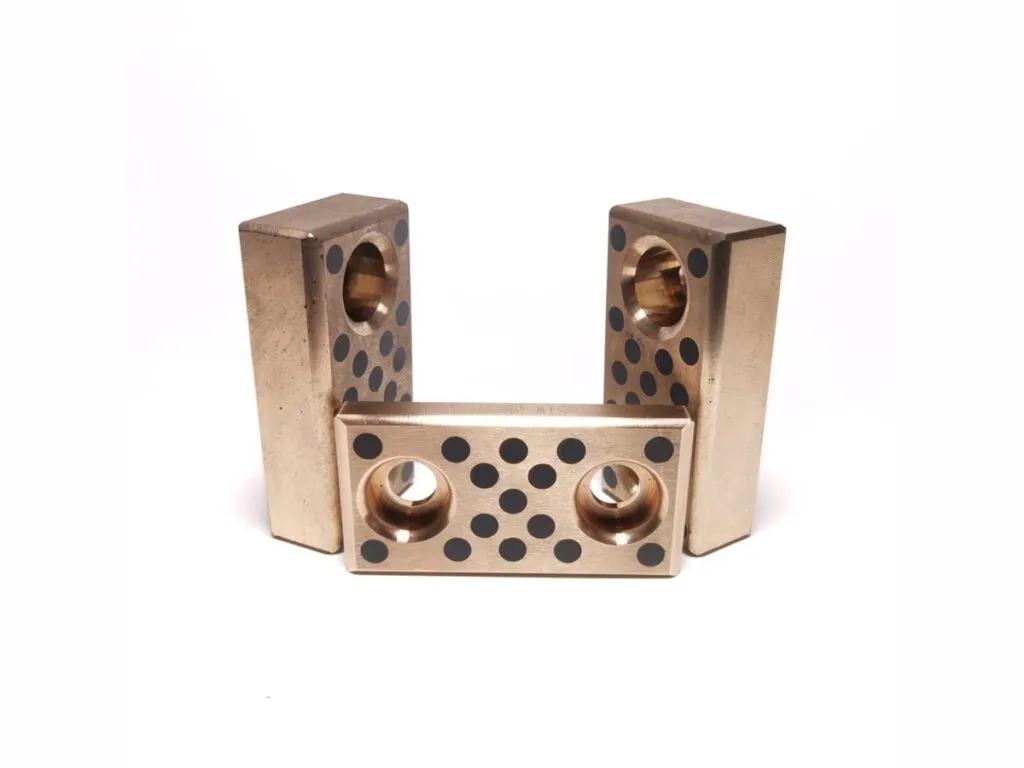

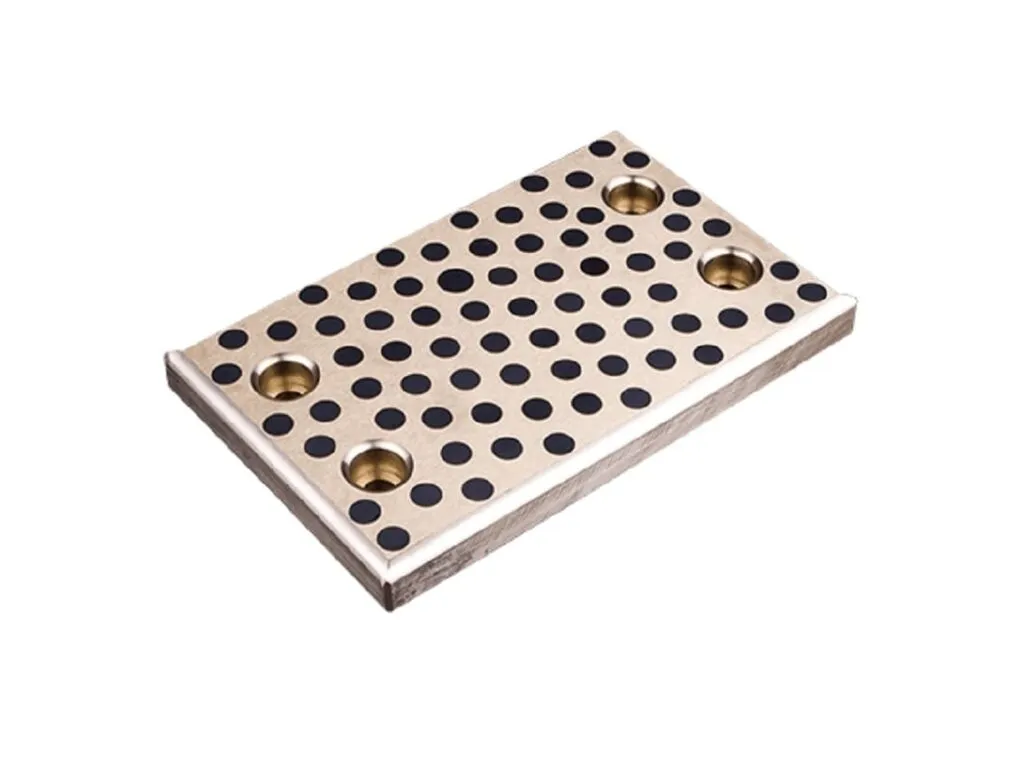

• CNP-JESW: tấm có tai hoặc rãnh, W 28 đến 150, L 75 đến 250, có kích thước a, b để bắt vít.
• CNP-JUWP: tấm bốn kiểu A, B, C, D, W 18 đến 100, L 50 đến 150.

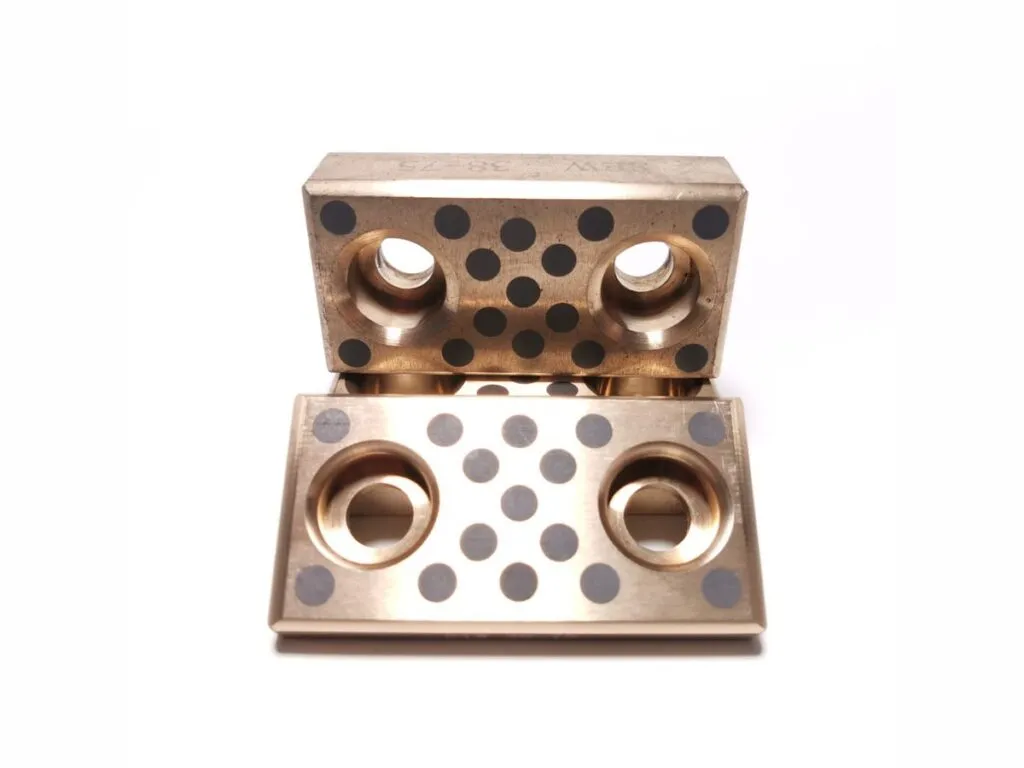

• CNP-JSP: tấm bắt vít chìm, W 18 đến 75, L 75 đến 500, vít đầu phẳng M6, đến 10 lỗ.
• CNP-JSL: tấm dài có lỗ bu lông M8 đến M10, W 20 đến 45, L 100 đến 350, 2 đến 5 lỗ.
• WC và 2WC: vòng đệm chặn đa lớp cho trục 8 đến 60 mm, bản 2WC không chì.
• CNP-1SP và 2SP: dải 500x150 mm, dày 1,0; 1,5 hoặc 2,5 mm, bản 2SP không chì.

Mặt trượt là trục tròn thì dùng bạc lưỡng kim và bạc đồng cuộn.

Thông số kỹ thuật tấm trượt tự bôi trơn

Hợp kim đồng thau chịu áp suất động 35 N/mm² và tĩnh 50 N/mm², tốc độ trượt không quá 0,5 m/s, nhiệt đến 230 °C. Số tải và tốc độ là số tham khảo của hàng cùng họ, không phải số riêng từng mã CNP.

Thông số	Giá trị
Hợp kim đồng thau	CuZn25Al5Mn4Fe3-C (tham chiếu Norelem)
Tỷ trọng	8,2 g/cm³
Độ bền mỏi uốn	±150 MPa
Hệ số ma sát điển hình	0,04 đến 0,2
Hợp kim họ JDB cùng nhà sản xuất	CuZn25Al6Fe3Mn3
Độ cứng họ JDB	≥200 HB
Độ bền kéo họ JDB	≥755 N/mm²
Áp suất tĩnh / động (Norelem)	50 / 35 N/mm²
Tốc độ trượt tối đa (Norelem)	0,5 m/s
Nhiệt độ làm việc (Norelem)	đến 230 °C
Oiles 500SP1-SL1	P 29 N/mm² (tĩnh 150); V 0,5 m/s; PV 1,65; -40 đến +300 °C
Oiles 500SP1-SL4 (dưới nước)	P 49 N/mm²; V 0,25 m/s; -40 đến +80 °C

Bảng tra mã tấm trượt tự bôi trơn

Bảng có 8 dòng, gồm 4 dòng tấm, 2 dòng vòng đệm và 2 dòng dải. Kích thước ghi theo W (rộng) x L (dài), đơn vị mm.

Dòng	Dạng	W x L (mm)	Số cỡ	Lắp	Mã ví dụ
CNP-JESW	Tấm phẳng	28x75 đến 150x250	34	a 45-150, b 45-200	CNP-JESW-28x75, -48x200, -150x250
CNP-JUWP	Tấm 4 kiểu A-D	18x50 đến 100x150	23	a 20-70, b 20-100	CNP-JUWP-18x50, -100x100
CNP-JSP	Tấm bắt vít M6	18x75 đến 75x500	34	2-10 lỗ	CNP-JSP-1875, -75500
CNP-JSL	Tấm dài bắt bu lông	20x100 đến 45x350	12	M8-M10, 2-5 lỗ	CNP-JSL-20x100, -45x350
WC	Vòng đệm chặn	trục 8-60	17	Không công bố	W10, W62
2WC	Vòng đệm chặn không chì	trục 8-60	17	Không công bố	W10, W62
CNP-1SP	Dải	500x150; dày 1,0/1,5/2,5	3	Không công bố	SP 500x150
CNP-2SP	Dải không chì	500x150; dày 1,0/1,5/2,5	3	Không công bố	2SP 500x150

Mã JSP đọc theo W rồi L: CNP-JSP-1875 là tấm rộng 18, dài 75 mm.

Báo giá tấm trượt tự bôi trơn

Giá tấm trượt tự bôi trơn phụ thuộc dòng mã, kích thước W x L, số lượng và yêu cầu CO, CQ. Gửi mã hoặc bản vẽ qua Zalo để kho báo giá theo từng tấm, đơn số lượng lớn được tính riêng.

Đặt tấm trượt tự bôi trơn theo mã và kích thước W x L

Đọc mã dập trên tấm cũ hoặc đo rộng W, dài L, vị trí lỗ bắt vít rồi gửi ảnh qua Zalo. Kho cắt tấm theo bản vẽ, khoan lỗ bắt vít, nhồi graphite theo mật độ yêu cầu; hàng có CO, CQ, xuất VAT, giao toàn quốc.

Cách chọn tấm trượt tự bôi trơn theo tải, tốc độ và nhiệt độ

Kiểm lần lượt năm điều kiện sau:

• Tính P bằng tải chia diện tích tiếp xúc, so với 29 đến 50 N/mm² khi chạy động.
• Giữ tốc độ trượt V không quá 0,5 m/s, PV không quá 1,65 khi chạy khô.
• Nhiệt khô đến 300 °C với mác SL1, dưới nước đến 80 °C với mác SL4.
• Chọn W x L phủ kín diện tích trượt, bắt vít theo kích thước a, b.
• Mặt phối cứng từ HRC 50 trở lên, độ nhám thấp.

Lỗi thường gặp ở tấm trượt tự bôi trơn và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Tấm mòn lõm một chỗ	Tải lệch tâm	Dùng tấm rộng hơn, chia đều tải
Graphite hết, mặt bị xước	Vượt tốc độ 0,5 m/s	Giảm tốc hoặc đổi sang bạc lót SF-1
Tấm lỏng	Vít M6 lỏng do rung	Dùng keo khóa ren hoặc đệm vênh

Số liệu trên trang theo catalogue và datasheet của Oiles.
