Bạc đồng graphite (JDB) tự bôi trơn, d 8-160 mm, tải đến 120 N/mm²

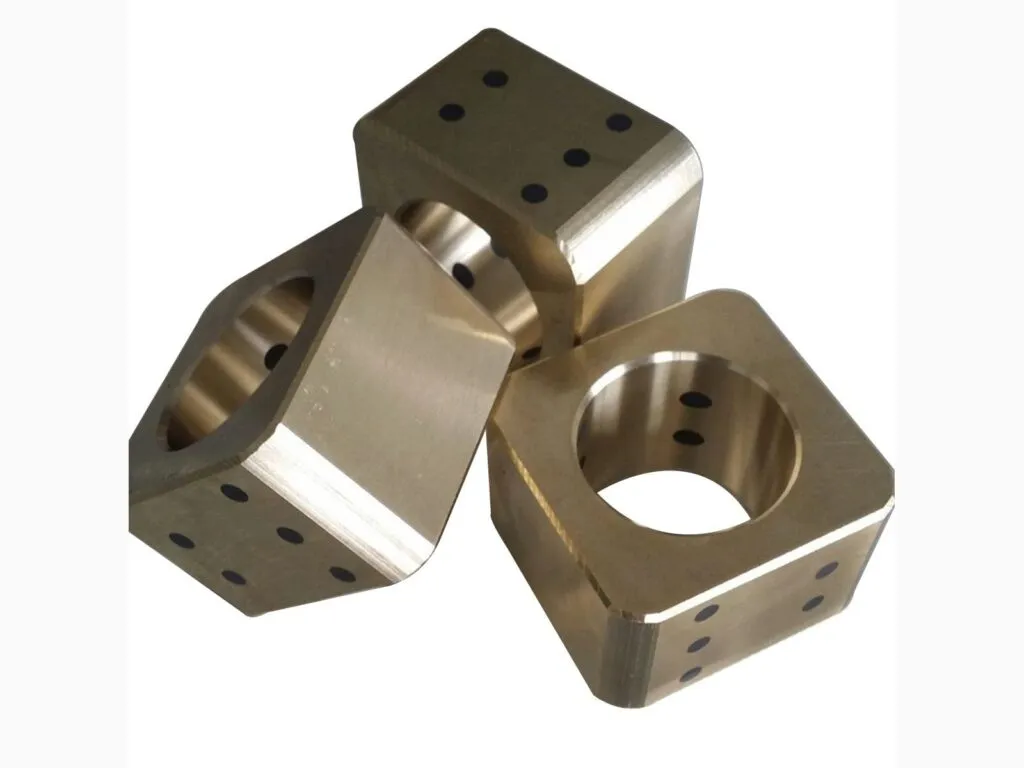

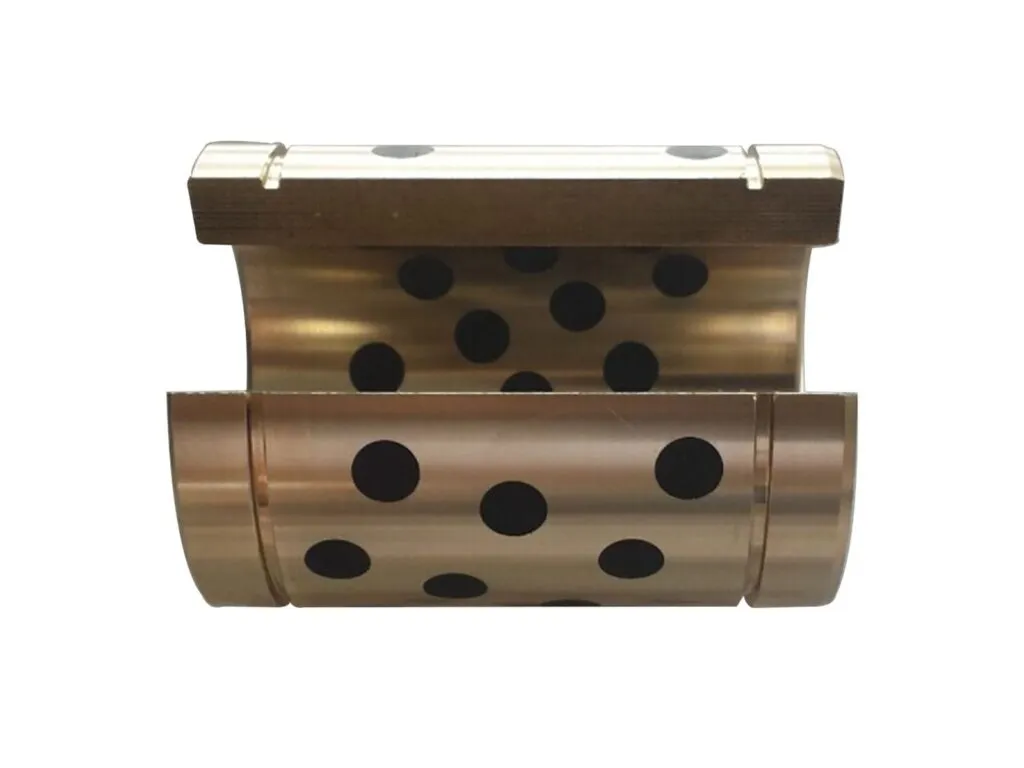

Bạc đồng graphite (bạc JDB, bạc đồng tự bôi trơn) là ống lót bằng đồng thau cường độ cao CuZn25Al6Fe3Mn3, độ cứng từ 200 HB, khoan sẵn lỗ và nhồi graphite rắn. Graphite chảy ra mặt trượt thành màng bôi trơn nên bạc chạy khô được ở tải nặng, tốc độ không quá 0,5 m/s. Họ này thuộc nhóm bạc đồng tự bôi trơn của kho.

Bạc đồng graphite là gì, khác bạc SF-1 và bạc đồng cuộn thế nào

Bạc đồng graphite chịu va đập, bụi và nhiệt cao hơn bạc lót SF-1 (lớp mỏng PTFE trên thép), nhưng không chạy nhanh được. Bạc đồng cuộn FB090 cần bôi mỡ định kỳ, còn bạc bi dành cho tốc độ cao.

Các loại bạc đồng graphite theo dạng bạc và mác

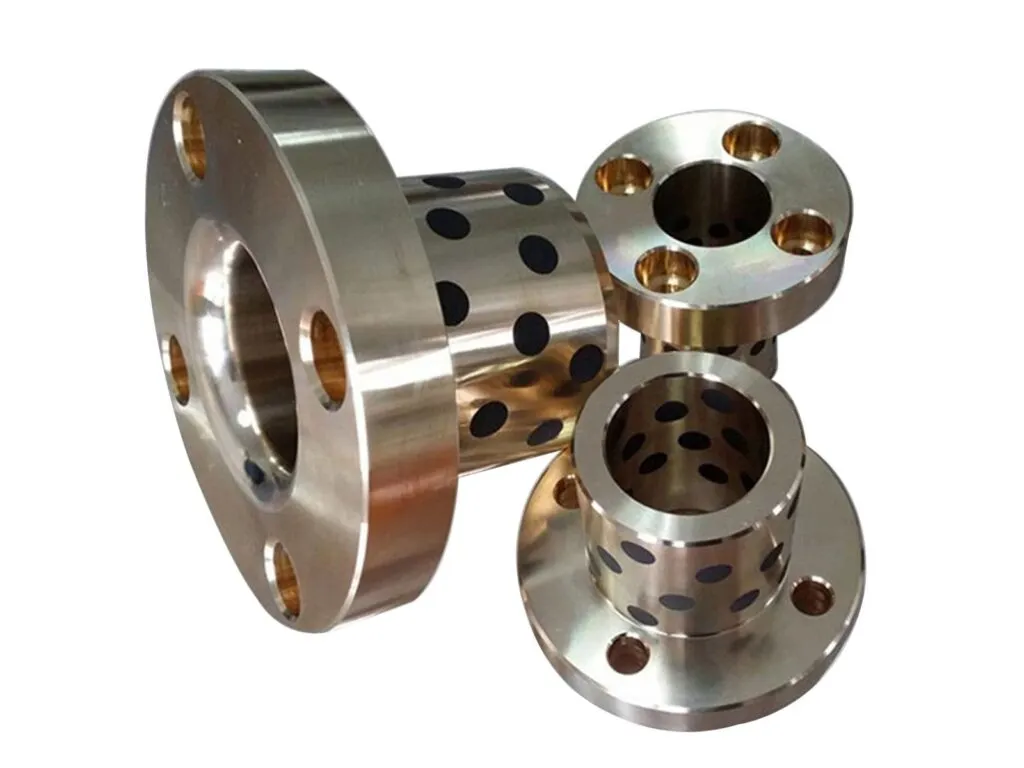

• JDB, bạc trụ thẳng: ống lót trơn, đường kính trong 8 đến 160 mm, dài 8 đến 150 mm, ép vào lỗ ổ với dung sai trong F7, ngoài m6. Ví dụ CNP-JDB 303835.

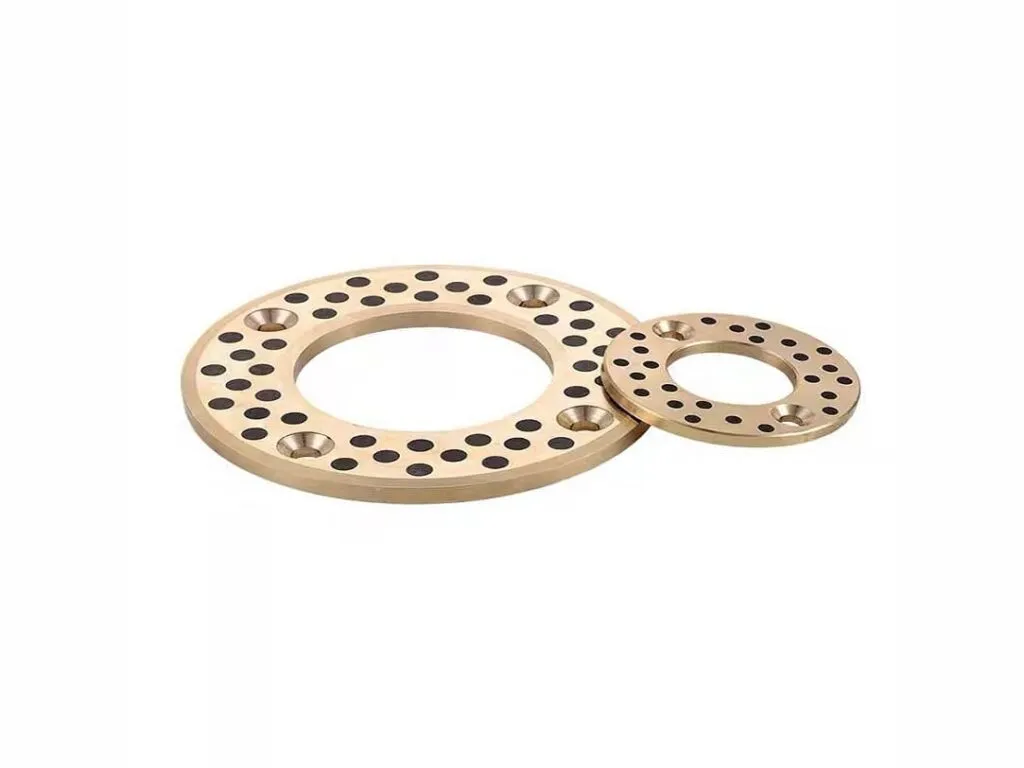

• JTW, vòng đệm chặn: đĩa tròn có lỗ bắt vít, chịu lực dọc trục, cỡ nhỏ dày 3 mm. Ví dụ CNP-JTW-10.
• Bạc cột dẫn hướng khuôn (CNP9834, JPBW): bạc có vai dẫn hướng cột trụ khuôn dập và khuôn ép nhựa; JPBW gọi theo quy cách 50x30x50 và 60x40x60 mm.
• JOSG, bạc ty đẩy: dẫn hướng ty đẩy khuôn, lỗ trong dung sai G7 từ 10 mm.

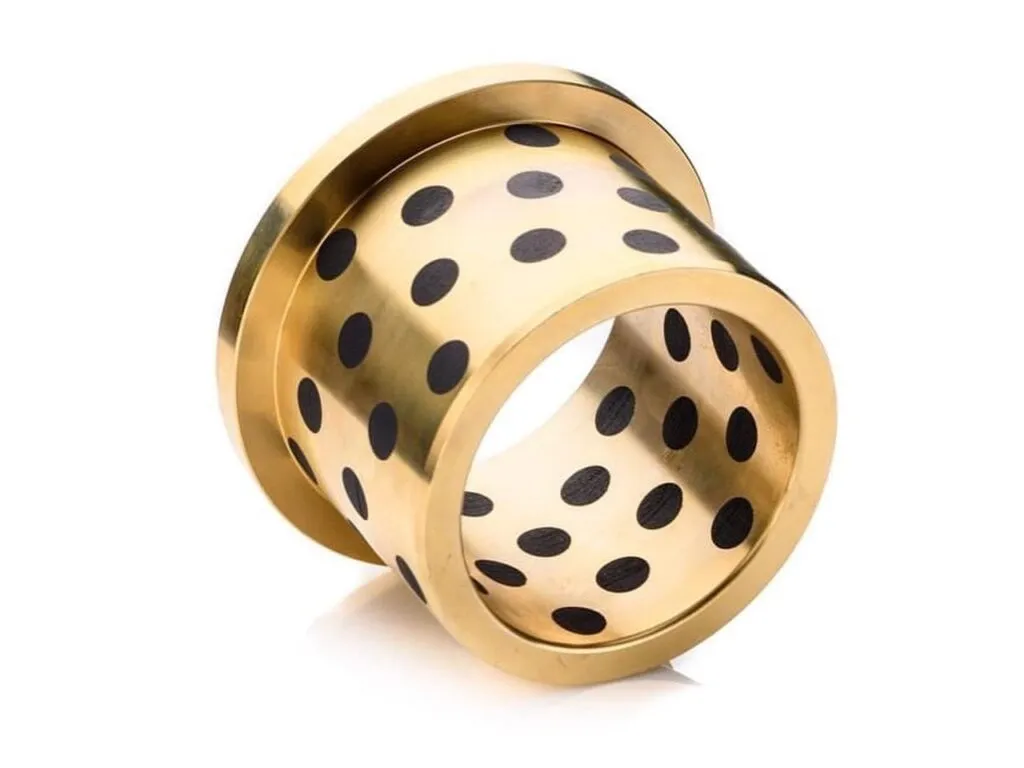

• HGB, bạc dẫn hướng có bích: bích 90 đến 100 mm bắt vào đế khuôn.
• Oiles 500SP / SL (hàng gốc so sánh): SL1 chạy khô đến 300 °C, SL4 dùng trong nước đến 80 °C.

Thông số kỹ thuật bạc đồng graphite

Số của Oiles theo catalog hãng, số họ JDB khác Oiles nên bảng tách riêng từng họ. Dải chính: tải động 29 đến 120 N/mm², tốc độ 0,4 đến 0,5 m/s chạy khô, nhiệt đến 300 °C.

Thông số	Giá trị
Vật liệu (Oiles 500SP1)	Đồng thau cường độ cao nhúng chất bôi trơn rắn SL1
Áp suất P, Oiles 500SP1-SL1	29 N/mm² động; 150 N/mm² tĩnh (tốc độ không quá 0,0017 m/s)
Tốc độ V, Oiles 500SP1-SL1	0,50 m/s chạy khô; 1,00 m/s khi tra dầu mỡ định kỳ
PV, Oiles 500SP1-SL1	1,65 N/mm²·m/s khô; 3,25 N/mm²·m/s khi tra dầu định kỳ
Nhiệt độ, Oiles 500SP1-SL1	-40 đến +300 °C khô; -40 đến +150 °C khi tra dầu định kỳ
Oiles 500SP1-SL4 (trong nước)	P 49 N/mm² (tĩnh 150); V 0,25 m/s; PV 1,65; -40 đến +80 °C
Oiles 500SP5-SL1	P 49 N/mm² (tĩnh 170); V 0,25 m/s khô, 0,50 m/s tra dầu; -40 đến +150 °C
Họ JDB, hợp kim	CuZn25Al6Fe3Mn3; từ 200 HB; tỷ trọng 8,2 g/cm³; độ bền kéo từ 755 N/mm²
Họ JDB, tải và tốc độ	100 N/mm²; 0,5 m/s
Họ JDB, tải động và PV	Tải động 120 N/mm²; PV 1,5 khô, 3,25 có dầu; 0,4 m/s khô, 1,0 m/s có dầu; -40 đến +300 °C; từ 210 HB
CuZn25Al5Mn4Fe3-C (Norelem, tham chiếu châu Âu)	Tĩnh 50 N/mm²; động 35 N/mm²; tốc độ không quá 0,5 m/s; đến 230 °C; hệ số ma sát 0,05 đến 0,12
Kiểu lắp khuyến nghị (Oiles SPB)	Trục d8 (tải nặng) hoặc e7 (tải nhẹ), f7 (chính xác), g6 (chạy ngắt quãng)

Số Oiles không áp sang hàng CNP; kho lấy số của hãng đang cấp hàng.

Bảng tra mã bạc đồng graphite CNP

Bảng 13 dòng chia theo sáu dòng CNP (JDB, JTW, CNP9834, JOSG, JPBW, HGB) và một dòng Oiles đối chiếu, cỡ tính bằng mm. Riêng JDB có 272 mã.

Dòng	Dạng	Cỡ (mm)	Mã ví dụ	Dùng cho
CNP-JDB	Bạc trụ thẳng	d 8-160; L 8-150 (272 mã)	081208 (d8 D12 L8), 506540 (d50 D65 L40), 80100100	Máy ép, khuôn, ổ trục tải nặng chạy chậm
CNP-JDB d10	Bạc trụ thẳng	D14; L8-20	101408, 101410, 101412, 101415, 101416, 101420	Cơ cấu nhỏ
CNP-JDB d20	Bạc trụ thẳng	D28; L10-50	202810, 202812, 202815 đến 202850	Chốt, lỗ bản lề
CNP-JDB d30	Bạc trụ thẳng	D38; L12-60	303812 đến 303860	Trục khuôn, ổ gối
CNP-JDB d50	Bạc trụ thẳng	D60/62/65; L30-100	506030 đến 5065100	Trục lớn
CNP-JDB d100	Bạc trụ thẳng	D120; L60-140	10012060 đến 100120140	Cầu trục, máy cán
CNP-JDB d130	Bạc trụ thẳng	D150; L100-150	130150100 đến 130150150	Trục rất lớn
CNP-JTW-10	Vòng đệm chặn	Ød 10,2; ØD 30; dày T 3; vít M3	CNP-JTW-10	Chặn dọc trục
CNP9834	Bạc cột dẫn hướng	d 25; L 32-40; d1 32; d2 40	CNP9834-789, CNP9834-799	Cột dẫn hướng khuôn
CNP-JOSG	Bạc ty đẩy	Ød 10-32 (G7); ØD 16-42; L 24-43	CNP-JOSG-10x24, -10x28, -32x38, -32x43	Ty đẩy khuôn
CNP-JPBW	Bạc cột có vai	ØD 50-60; Ød 30-40; L 50-60	CNP-JPBW-30 (50x30x50), -40 (60x40x60)	Cột khuôn
CNP-HGB	Bạc dẫn hướng có bích	ØF 90-100; ØD 50-60; Ød 30-40; L 50-65	HGB 30 (90x50x30x50), HGB 40 (100x60x40x65)	Đế khuôn dập
Oiles 500SP1-SL1 (so sánh)	Bạc trụ SPB	P 29 N/mm²; V 0,5 m/s; PV 1,65	SPB-253325	Hàng gốc để đối chiếu

Mã JDB đọc theo d x D x L: JDB 303835 là d30, D38, L35.

Báo giá bạc đồng graphite

Giá phụ thuộc dòng và mác, cỡ d x D x L, số lượng và yêu cầu CO/CQ. Kho báo giá theo bản vẽ hoặc mã gửi qua Zalo.

Đặt bạc JDB theo mã hoặc cỡ trục

Đọc mã in trên thân bạc cũ, hoặc đo đường kính trục, đường kính ngoài, chiều dài rồi gửi ảnh qua Zalo. Kho cắt dài, tiện đường kính ngoài, khoan thêm lỗ graphite theo bản vẽ. Hàng kèm CO/CQ, xuất VAT, giao toàn quốc. Cùng nhóm có tấm trượt tự bôi trơn và bạc lưỡng kim JF800.

Cách chọn bạc đồng graphite theo tải, tốc độ và nhiệt độ

• Tính P bằng tải chia cho d x L, rồi so với 29 N/mm² (500SP1-SL1) hoặc số của hãng cấp hàng JDB; V không quá 0,5 m/s khi chạy khô.
• Kiểm PV = P x V không quá 1,65 (khô) hoặc 3,25 N/mm²·m/s khi tra dầu.
• Nhiệt trên 150 °C chọn mác SL1 chạy khô, không tra dầu; dưới nước chọn SL4, trục mạ chrome từ 30 µm hoặc inox.
• Trục tôi cứng hoặc mạ cứng, bề mặt mài; kiểu lắp d8, e7 hoặc f7, lỗ ổ H7.

Lỗi thường gặp ở bạc JDB và cách xử lý

Bốn lỗi dưới đây gặp khi ép bạc vào ổ hoặc khi chạy quá PV cho phép của mác đã chọn.

Hiện tượng	Nguyên nhân	Cách xử lý
Bạc mòn nhanh, trục xước	Vượt PV cho phép, hoặc trục mềm và nhám	Tính lại P và V; tăng chiều dài L; tôi hoặc mạ cứng trục
Bạc kẹt trục sau khi ép	Ép vào lỗ quá chặt làm lỗ trong co nhỏ	Gia công lỗ ổ đúng H7; doa lại bạc sau khi ép
Ma sát tăng, bạc nóng	Chạy nhanh hơn 0,5 m/s hoặc nhiệt vượt mức	Giảm tốc; đổi sang bạc SF-1 hoặc bạc bi khi chạy nhanh
Bạc nứt khi ép	Ép lệch tâm, thiếu vát mép lỗ ổ	Vát mép lỗ, ép bằng đồ gá thẳng trục

Số liệu trên trang theo catalogue và datasheet của Oiles; tiêu chuẩn tham chiếu: ISO 4379 (bạc hợp kim đồng).
