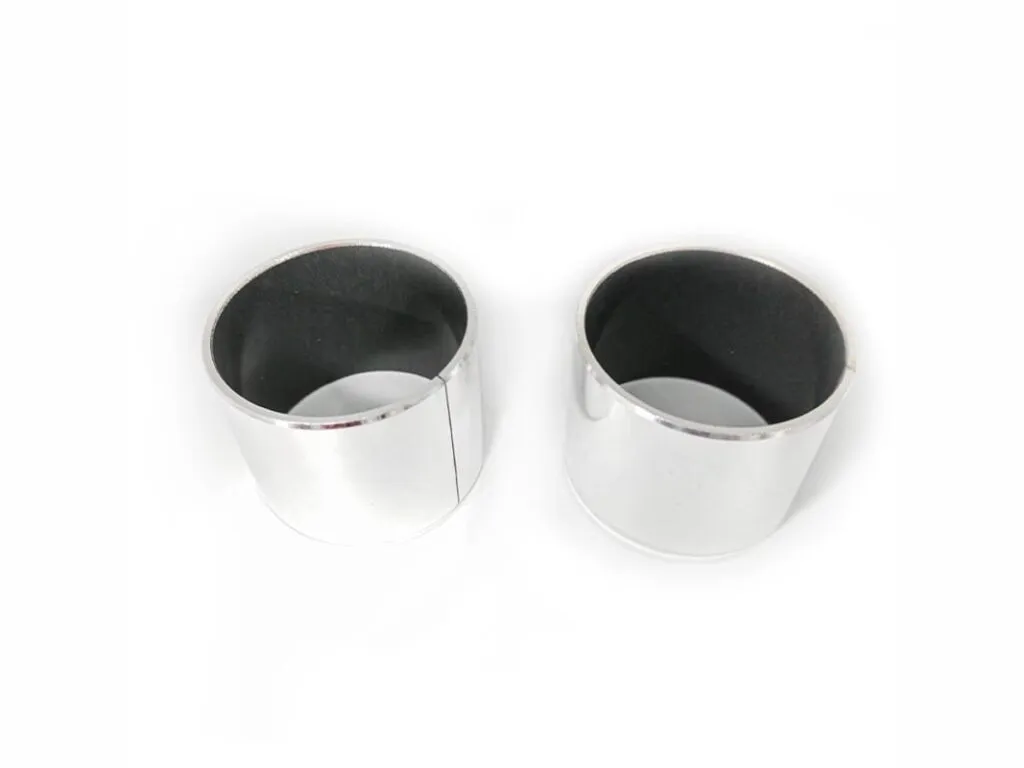

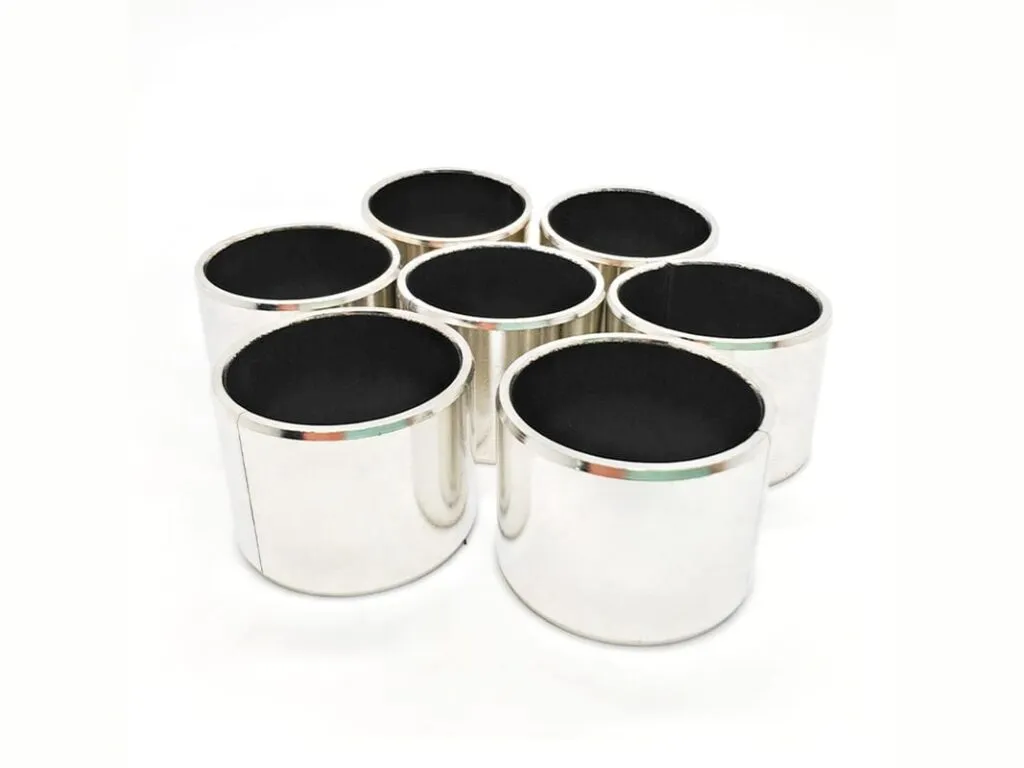

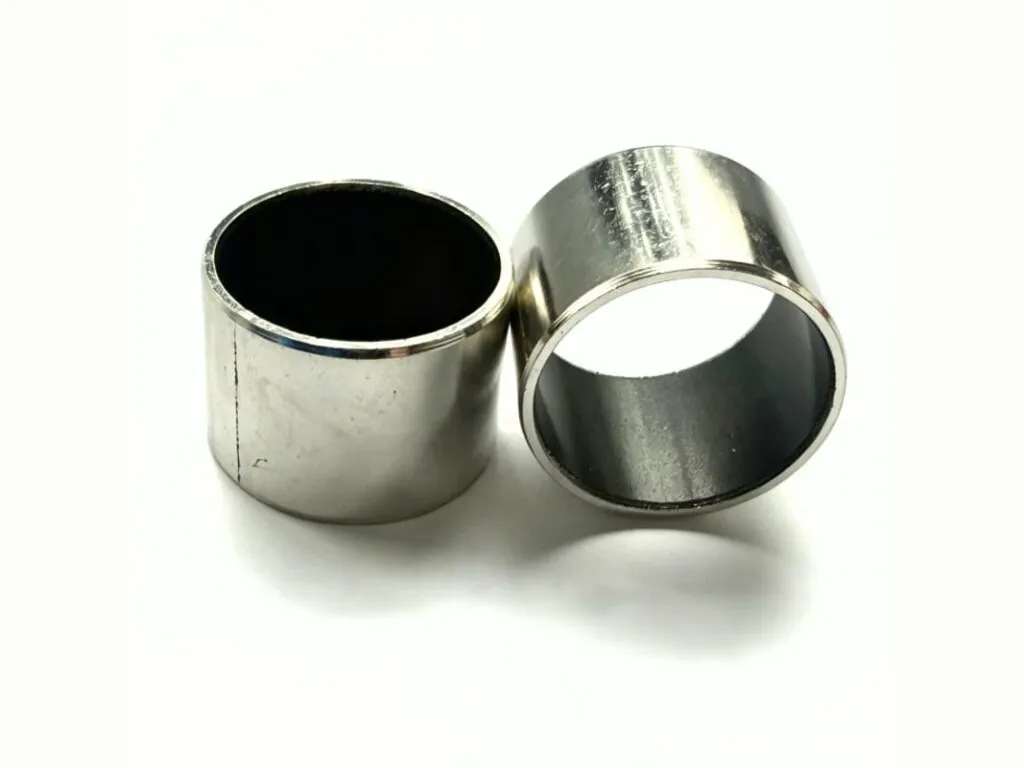

Bạc lót SF-1 (bạc composite) lưng thép, chịu -195 đến +280 °C

Bạc lót SF-1 (người mua còn gõ bạc SF-1, bạc PTFE thép, bạc lót kiểu DU) gồm lưng thép, lớp đồng thiêu kết xốp dày 0,2 đến 0,3 mm và lớp phủ PTFE dày 0,01 đến 0,03 mm. Bạc chạy khô từ -195 đến +280 °C, chịu tải tĩnh đến 250 N/mm², tốc độ khô 2 đến 2,5 m/s.

Bạc lót SF-1 là gì, khác bạc đồng graphite thế nào

Bạc lót SF-1 là bạc composite ba lớp: thép đỡ lực, đồng xốp giữ PTFE, lớp PTFE tạo ma sát thấp không cần dầu. Thành bạc mỏng, nhẹ, chạy nhanh hơn bạc đồng graphite nhưng PV khô liên tục chỉ 1,8 N/mm²·m/s.

Bạc đồng cuốn cần bôi mỡ định kỳ, SF-1 chạy khô ngay từ khi lắp. Cùng nhóm trong danh mục bạc đồng tự bôi trơn, gồm bạc đồng cuộn FB090 và bạc lưỡng kim JF800.

Các loại bạc lót SF-1 theo lớp phủ và công dụng

Sáu nhóm phân theo lớp phủ và vị trí lắp.

• SF-1 / CNP-10, PTFE chạy khô: trục dao động, tải nặng, tốc độ thấp.
• SF-1D, cho bơm thủy lực: PV khô 1,8 liên tục, có dầu 30.
• SF-1P, cho giảm chấn: ống giảm chấn, đến +270 °C.
• SF-2 / SF-2Y, lớp POM bôi mỡ biên: có mỡ nhưng thiếu dầu; SF-2Y không chì.
• Vòng đệm chặn WC / 2WC: đệm chặn dọc trục, trục 8 đến 60 mm.
• Dải tấm SP / 2SP: 500x150 mm, dày 1,0 / 1,5 / 2,5 mm để tự cuốn bạc.

Thông số kỹ thuật bạc lót SF-1

Bạc lót SF-1D chịu tải tĩnh 250 N/mm², chạy khô đến 2,5 m/s và làm việc từ -195 đến +280 °C.

Thông số	Giá trị
Cấu tạo SF-1	lưng thép carbon thấp + lớp đồng thiêu kết xốp + lớp PTFE trộn chì
Lớp đồng thiêu kết	0,2 đến 0,3 mm
Lớp phủ PTFE	0,01 đến 0,03 mm
Tải tĩnh tối đa (SF-1D)	250 N/mm²
Tải ở tốc độ rất chậm	140 N/mm²
Tải quay / dao động	60 N/mm²
Tốc độ tối đa	2,5 m/s khô; 5 m/s có dầu (SF-1D); trang SF-1 chung ghi 2 m/s khô
PV tối đa khô	3,6 N/mm²·m/s ngắn hạn; 1,8 N/mm²·m/s liên tục
PV tối đa có dầu	30 N/mm²·m/s (SF-1D)
Nhiệt độ làm việc	-195 đến +280 °C (SF-1D); +270 °C (SF-1P)
Hệ số ma sát	khô 0,08 đến 0,20 (SF-1D); trang chung ghi 0,03 đến 0,20 (khô) và 0,03 đến 0,08 (có dầu)
Dẫn nhiệt / giãn nở	42 W/(m·K); 11x10⁻⁶ K⁻¹
SF-2 tham chiếu theo GGB DX (POM)	tĩnh 140 MPa; động 70 MPa; 2,5 m/s bôi mỡ; PV 2,8 MPa·m/s; ma sát 0,06 đến 0,12; -40 đến +130 °C

SF-1 và SF-1D chênh nhẹ ở nhiệt độ (+270 và +280 °C), tốc độ (2 và 4,5 m/s) và ma sát tùy lô; bảng ghi số của SF-1D. Dòng SF-2 tham chiếu theo GGB DX chỉ để so sánh.

Bảng tra cỡ bạc lót SF-1 dòng CNP-10 và SF-2Y

Bảng có 13 dòng, chia theo hai dòng bạc CNP-10 và SF-2Y, bán theo trục d, lỗ ổ D và chiều dài L, d từ 6 đến 300 mm.

Dòng	Dạng	d (trục) mm	D (lỗ ổ) mm	L (dài) mm	Mã ví dụ
CNP-10	Bạc trụ	6	8	6-10	0606, 0608, 0610
CNP-10	Bạc trụ	8	10	6-15	0806 ... 0815
CNP-10	Bạc trụ	40	44	12-50	4012 ... 4050
CNP-10	Bạc trụ	45	50	20-50	4520 ... 4550
CNP-10	Bạc trụ	50	55	20-60	5020 ... 5060
CNP-10	Bạc trụ	300	305	80-100	30080, 300100
CNP-10 (tổng)	Bạc trụ	6-300	8-305	6-115	237 mã
SF-2Y	Bạc trụ không chì	10	12	10-20 (lỗ dầu 4)	1010, 1015, 1020
SF-2Y	Bạc trụ không chì	12	14	10-20	1210, 1215, 1220
SF-2Y	Bạc trụ không chì	60	65	30-60	6030 ... 6060
SF-2Y	Bạc trụ không chì	65	70	40-60 (lỗ dầu 8)	6540, 6550, 6560
SF-2Y	Bạc trụ không chì	300	305	50-120	30050 ... 300120
SF-2Y (tổng)	Bạc trụ không chì	10-300	12-305	10-120	201 mã; trục h8, lỗ H7

Mã bốn số trở lên ghép d và L, ví dụ 3035 là trục 30, dài 35 mm. Dải SP / 2SP dày 1,0 / 1,5 / 2,5 mm dành cho bạc cuốn tự gia công.

Báo giá bạc lót SF-1

Giá bạc lót SF-1 phụ thuộc mác, cỡ d x D x L, số lượng và yêu cầu CO/CQ. Kho báo giá theo mã khi nhận cỡ và số lượng qua Zalo.

Đặt bạc lót SF-1 theo mã hoặc cỡ trục

Đặt bạc lót SF-1 bằng mã in trên bạc cũ hoặc bằng ba số đo: đường kính trục d, đường kính lỗ ổ D và chiều dài L. Gửi ảnh bạc cũ qua Zalo để đối chiếu mã. Hàng có CO/CQ, xuất VAT, giao toàn quốc.

Cách chọn bạc lót SF-1 theo tải, tốc độ và nhiệt độ

Chọn bạc lót SF-1 khi tải tĩnh không quá 250 N/mm², tải quay hoặc dao động không quá 60 N/mm² và PV khô liên tục không quá 1,8 N/mm²·m/s (có dầu không quá 30). Nhiệt trên +280 °C thì dùng bạc đồng graphite. Có mỡ nhưng thiếu dầu, không dùng chì thì chọn SF-2Y.

Trục cần cứng và mài, lỗ ổ H7, trục h8. Ứng dụng: ổ chốt xi lanh thủy lực, trục máy dệt máy in chạy khô, thiết bị đông lạnh đến -195 °C. Cần tấm phẳng thay cho bạc thì xem tấm trượt tự bôi trơn.

Lỗi thường gặp ở bạc lót SF-1 và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Lớp PTFE bong, lộ đồng	Quá PV hoặc trục nhám	Giảm tốc hoặc tải; mài lại trục
Bạc xoay trong ổ	Lỗ ổ lớn hơn dung sai H7	Gia công lại lỗ, ép chặt
Mòn nhanh khi có bụi	Hạt cứng bám vào lớp PTFE	Thêm phớt chắn bụi hoặc đổi sang bạc đồng graphite

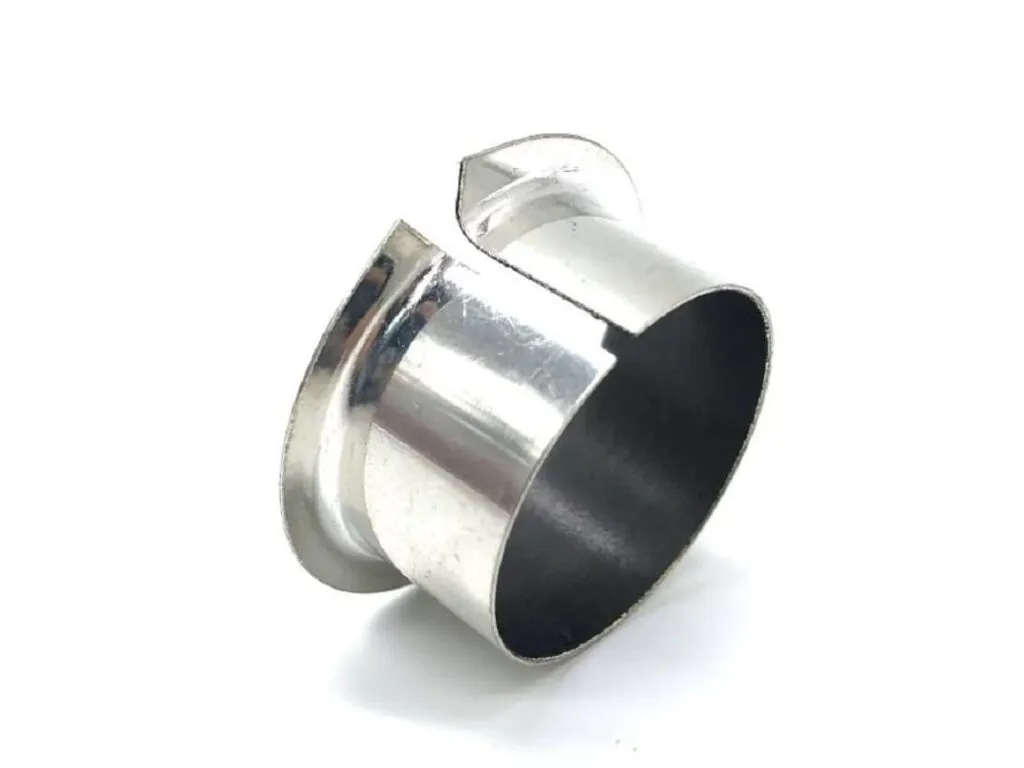

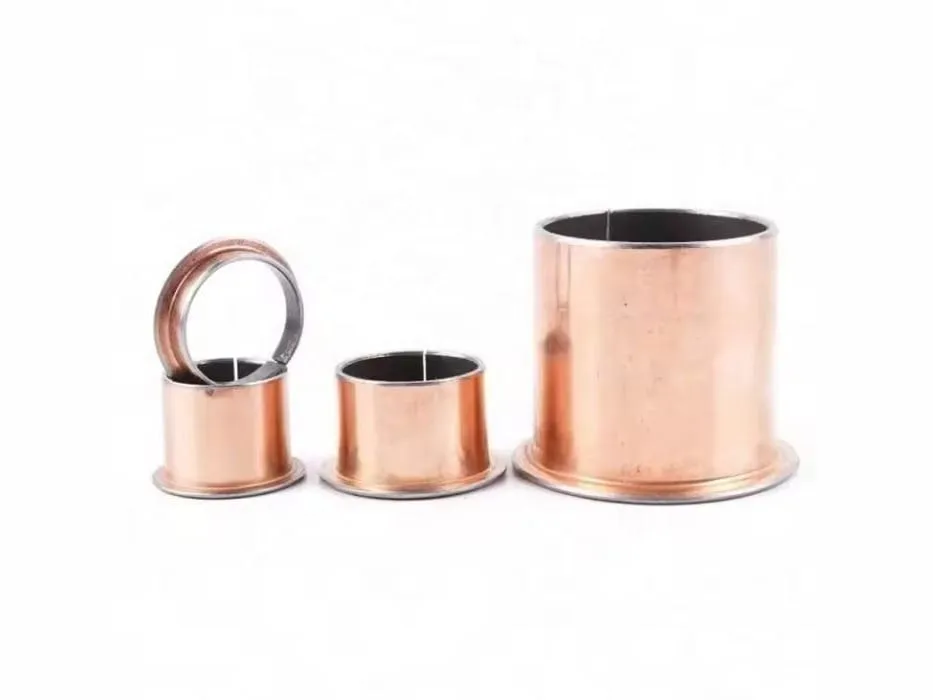

Ngoài các dòng trong bảng, kho nhận đặt bạc có mặt bích CNP-10F, bạc SF-2S và SF-1B (đồng không chì) theo catalogue hãng; gửi mã in trên hàng cũ qua Zalo để nhận tờ thông số và báo giá.

Số liệu trên trang theo catalogue và datasheet của GGB; tiêu chuẩn tham chiếu: ISO 3547 (bạc cuộn).
