Bạc đồng cuộn FB090, FB092 d 10-300mm có túi mỡ

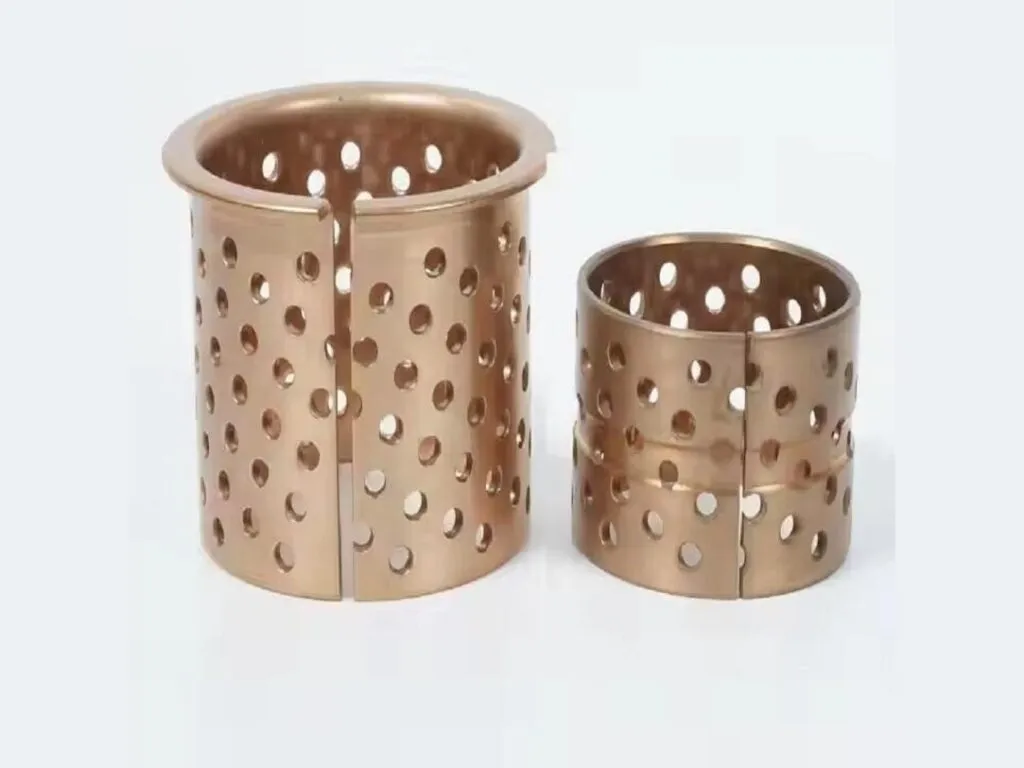

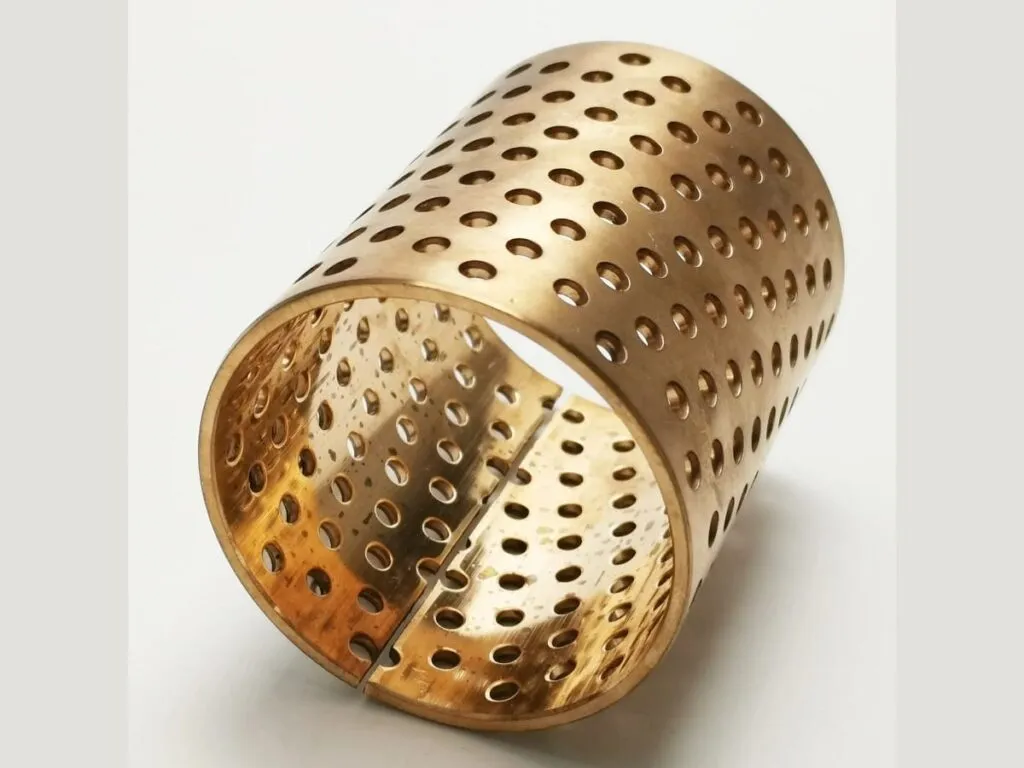

Bạc đồng cuộn (người mua còn gõ bạc đồng cuốn, bạc FB090) là ống lót cuộn từ dải đồng thanh CuSn8P, mặt trong ép túi hình thoi để giữ mỡ. Kho có dải d 10-300mm, dài 10-100mm, tải động 40 N/mm², PV 2,8 N/mm²·m/s khi bôi mỡ.

Bạc đồng cuộn FB090 là gì, khác bạc đồng graphite và JF800 thế nào

Bạc đồng cuộn FB090 thuộc nhóm bạc đồng tự bôi trơn, làm từ dải đồng thanh CuSn8P cuộn thành ống. Khác bạc đồng graphite, bạc này phải tra mỡ định kỳ nhưng giá thấp hơn. Khác bạc lưỡng kim JF800, nó không có lưng thép. Cũng cần phân biệt với bạc đồng đúc đặc và bạc lót SF-1 khi đọc mã.

Các loại bạc đồng cuộn theo mác và kiểu bôi trơn

Họ bạc cuộn chia theo mác và cấu hình túi chứa chất bôi trơn. Năm nhóm dưới đây là cách người mua thường đọc mã trên thân bạc cũ.

• FB090: mác thông dụng, đồng thanh CuSn8 cuộn, mặt trong có túi mỡ hình thoi, ví dụ mã 2530.
• FB092: biến thể cùng họ, bảng cỡ trùng FB090 (d 10-300mm), tốc độ 2,5 m/s.
• FB090G: bản có graphite trong túi, dùng khi khó tra mỡ.

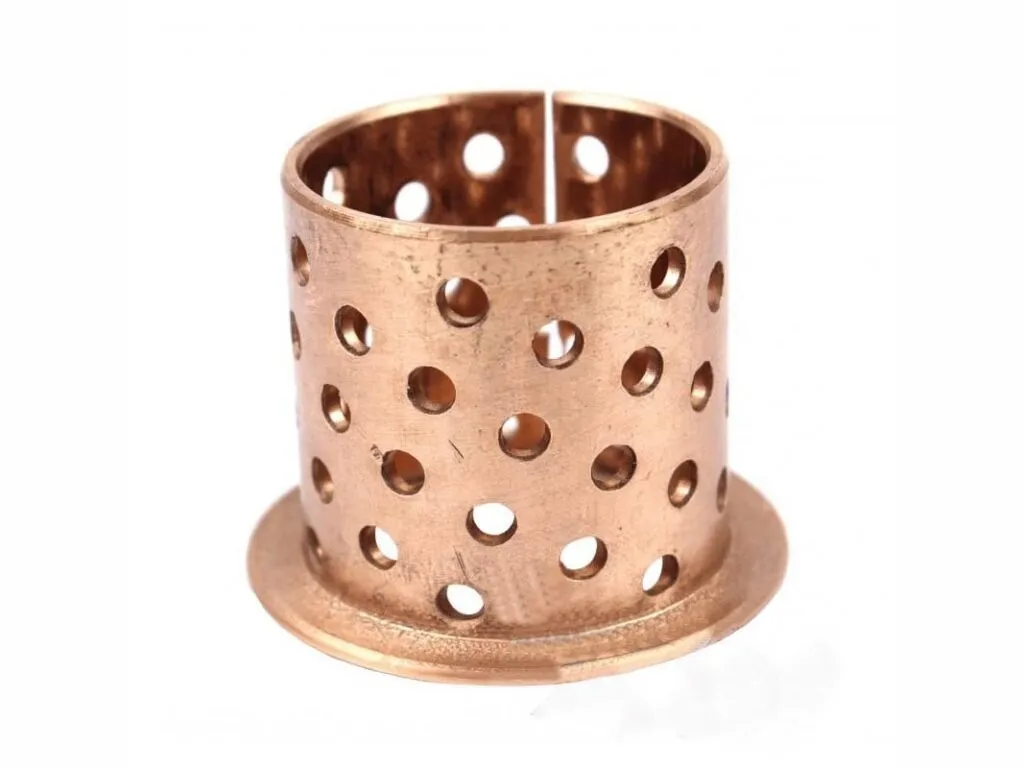

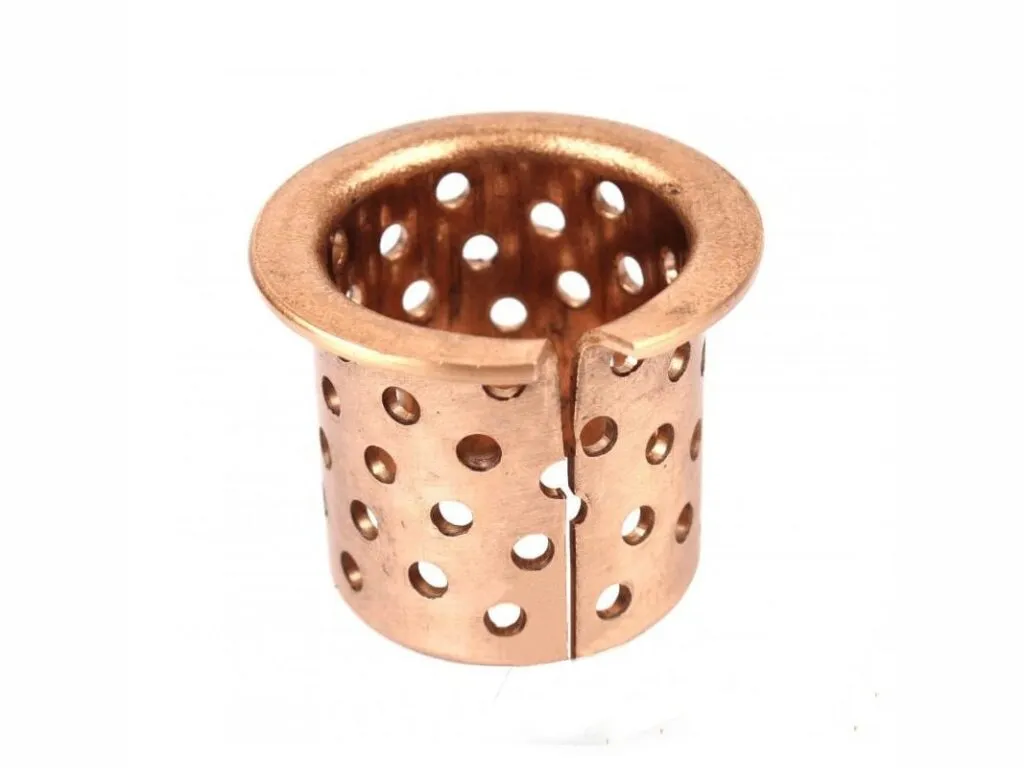

• FB090F: bạc có bích, vai chặn dọc trục.
• Tương đương châu Âu: bạc cuốn CuSn8P theo ISO 3547/DIN 1494, như Wieland B09, GGB MBZ-B09, BK090. Đây là hàng cùng họ, không phải số của FB090.

Thông số kỹ thuật bạc đồng cuộn FB090

Bạc đồng cuộn FB090 chịu tải động 40 N/mm², tốc độ tới 2 m/s và PV 2,8 N/mm²·m/s khi bôi mỡ. Số dưới đây tùy lô và hãng sản xuất, nên khi thiết kế lấy mức thấp.

Thông số	Giá trị
Vật liệu	đồng thanh CuSn8P cuộn từ dải
Tải tĩnh tối đa	120 N/mm²
Tải động tối đa	40 N/mm²
Tốc độ tối đa	2 m/s (FB090); 2,5 m/s khi có mỡ (FB092)
PV tối đa khi bôi mỡ	2,8 N/mm²·m/s
Hệ số ma sát	0,08-0,25
Nhiệt độ làm việc	-100 đến +200 °C
Đường kính trong d	10-300mm
Chiều dài L	10-100mm

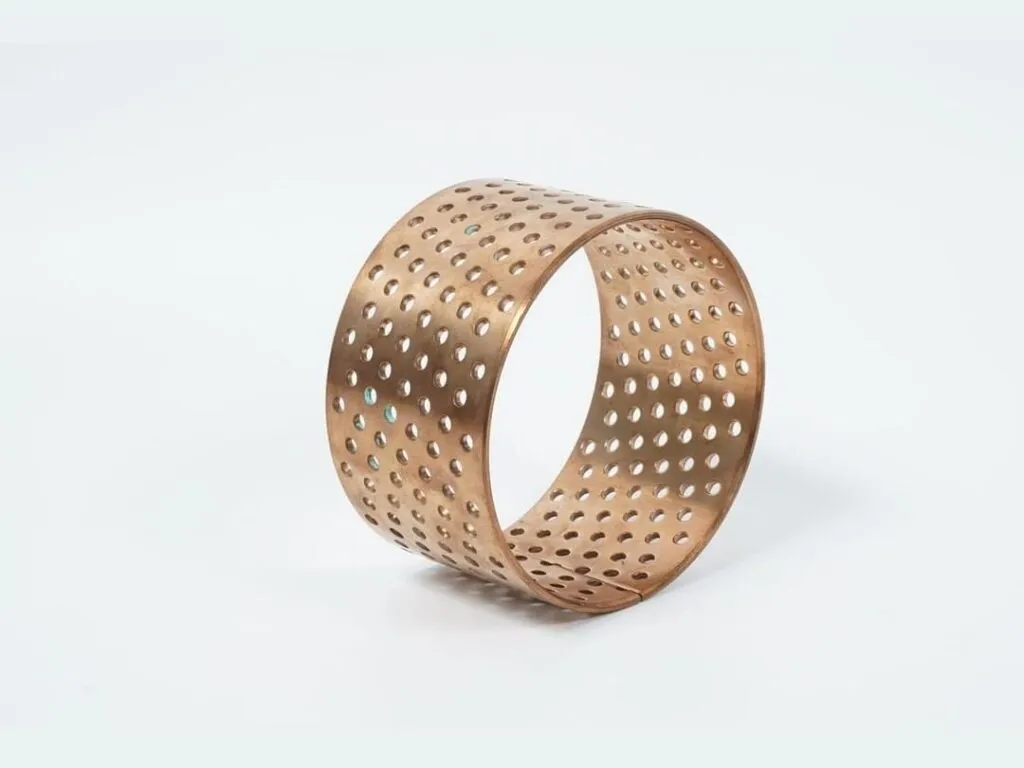

Chiều dày thành	1mm (d ≤95); 2,5mm (d ≥100)
Độ cứng trục	từ HRC 50
Độ nhám trục	Ra 0,4-0,8 µm
Lỗ ổ	dung sai H7

Nhiệt tối đa và hệ số ma sát tùy lô: có lô chỉ cho 150 °C và ma sát 0,05-0,2. Khi thiết kế nên lấy số thấp hơn.

Bảng tra cỡ bạc đồng cuộn FB090 và FB092

Bảng có 13 dòng, chia hai nhóm FB090 và FB092 với bảng cỡ giống nhau. Đường kính ngoài D = d + 2mm khi d ≤95, D = d + 5mm khi d ≥100.

Dòng	d trong (mm)	D ngoài (mm)	L dài (mm)	Mã ví dụ
FB090	10	12	10-20	1010, 1015, 1020
FB090	12	14	10-20	1210, 1215, 1220
FB090	20	24	15-40	Không công bố
FB090	50	55	30-60	Không công bố
FB090	95	100	40-90	9540, 9550 … 9590
FB090	100	105	50-100	10050, 10060 … 100100
FB090	105	110	50-100	10550 … 105100
FB090	300	305	60-100	30060, 30070 … 300100
FB092	10	12	10-20	1010, 1015, 1020
FB092	12	14	10-20	1210, 1215, 1220
FB092	95	100	40-90	9540 … 9590
FB092	100	105	50-100	10050 … 100100
FB092	300	305	60-100	30060 … 300100

Mã đọc theo d và L liền nhau: 10050 là d 100mm, dài 50mm; 1015 là d 10mm, dài 15mm.

Báo giá bạc đồng cuộn

Giá bạc đồng cuộn phụ thuộc mác (FB090, FB092 hay FB090G), cỡ d x D x L, số lượng và yêu cầu CO/CQ. Gửi mã hoặc kích thước qua Zalo, kho báo giá theo từng đơn.

Đặt bạc đồng cuộn theo mã và cỡ trục

Đọc mã in trên thân bạc cũ, hoặc đo đường kính trục và lỗ ổ rồi chọn d, D, L tương ứng. Gửi ảnh bạc cũ và kiểu bôi trơn qua Zalo; kho cắt chiều dài theo bản vẽ, khoan lỗ dầu và gia công thêm rãnh mỡ. Có CO/CQ, xuất hóa đơn VAT, giao toàn quốc.

Cách chọn bạc đồng cuộn theo tải, tốc độ và bôi trơn

• Tải: tải quay hoặc dao động 40 N/mm², hàng châu Âu cùng họ ghi 70 N/mm²; nên lấy số thấp để an toàn.
• Tốc độ: PV khi bôi mỡ không quá 2,8 N/mm²·m/s, tốc độ không quá 2 m/s.
• Bôi trơn: cần tra mỡ định kỳ; không tra được thì chọn FB090G hoặc bạc graphite.
• Trục và ổ: trục cứng từ HRC 50, nhám Ra 0,4-0,8 µm; lỗ ổ H7, thành 1mm hoặc 2,5mm theo d.

Lỗi thường gặp ở bạc đồng cuộn và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Bạc mòn nhanh, kêu	Thiếu mỡ hoặc mỡ khô trong túi	Tra mỡ lithium EP theo chu kỳ, kiểm túi mỡ
Bạc xê dịch trong ổ	Lỗ ổ rộng, bạc cuộn mỏng	Doa lỗ H7, ép chặt, hãm bằng vít
Bạc nứt đường mối cuộn	Tải va đập vượt tải động	Đổi sang bạc JF800 có lưng thép hoặc bạc graphite

Số liệu trên trang theo catalogue và datasheet của Wieland, GGB; tiêu chuẩn tham chiếu: ISO 3547, DIN 1494.
