Xích tải công nghiệp X348 bước 76,6 mm, X678 bước 153,2 mm
Liên hệ báo giá
Đặc điểm nổi bật
- X348: bước xích: 3,015 inch, khoảng 76,6 mm
- X348: chốt và bề rộng: Đường kính chốt 0,5 inch; rộng tổng 1,75 inch
- X348: lực kéo đứt: 24.000 đến 40.000 lb (106,8 đến 177,9 kN) tùy hãng sản xuất
- X348: xử lý nhiệt: Xử lý nhiệt toàn phần
- X678: bước xích: 6,031 inch, khoảng 153,2 mm
| Nhà cung cấp | Phụ Tùng Công Nghiệp |
|---|---|
| Đặc tính | Xích công nghiệp |
| Vận chuyển | Tính phí dựa trên đơn hàng |
Hoặc gọi0932 326 800. Gửi ảnh, số đo để kỹ thuật đối chiếu.
Mục lục
- Xích tải là gì, khác xích con lăn thế nào
- Các loại xích tải công nghiệp theo kiểu và bước xích
- Thông số kỹ thuật xích tải X348 và X678
- Bảng tra xích tải theo mã, bước xích và ứng dụng
- Báo giá xích tải công nghiệp
- Đặt xích tải theo mã, bước xích và chiều dài vòng
- Cách chọn xích tải theo bước, lực kéo đứt và hãng
- Lỗi thường gặp ở xích tải và cách xử lý
- Câu hỏi thường gặp về xích tải
- Bước xích X348 là bao nhiêu?
- Bước xích X678 là bao nhiêu?
- Lực kéo đứt xích X348 là bao nhiêu?
- Xích tải làm bằng vật liệu gì?
Xích tải công nghiệp (xích tải, xích băng tải treo, xích rèn không đinh tán) gồm các mắt thép rèn ghép bằng chốt không tán, dùng kéo băng tải treo ở nhà máy ô tô, thép, xi măng. Kho nhập loại X348 bước 76,6 mm, X678 bước 153,2 mm, cùng xích cào, xích gầu tải và Caterpillar làm theo kích thước.
Xích tải là gì, khác xích con lăn thế nào
Xích rèn không đinh tán chịu lực kéo rất lớn nhưng chạy chậm, còn xích con lăn ANSI và xích tấm chạy nhanh với tải nhỏ hơn. Xích tải kéo băng tải qua đĩa xích, thường do motor 3 pha kết hợp hộp giảm tốc trục vít dẫn động, còn dẫn cáp cho máy chạy dọc tuyến dùng xích nhựa cuốn cáp.
Các loại xích tải công nghiệp theo kiểu và bước xích

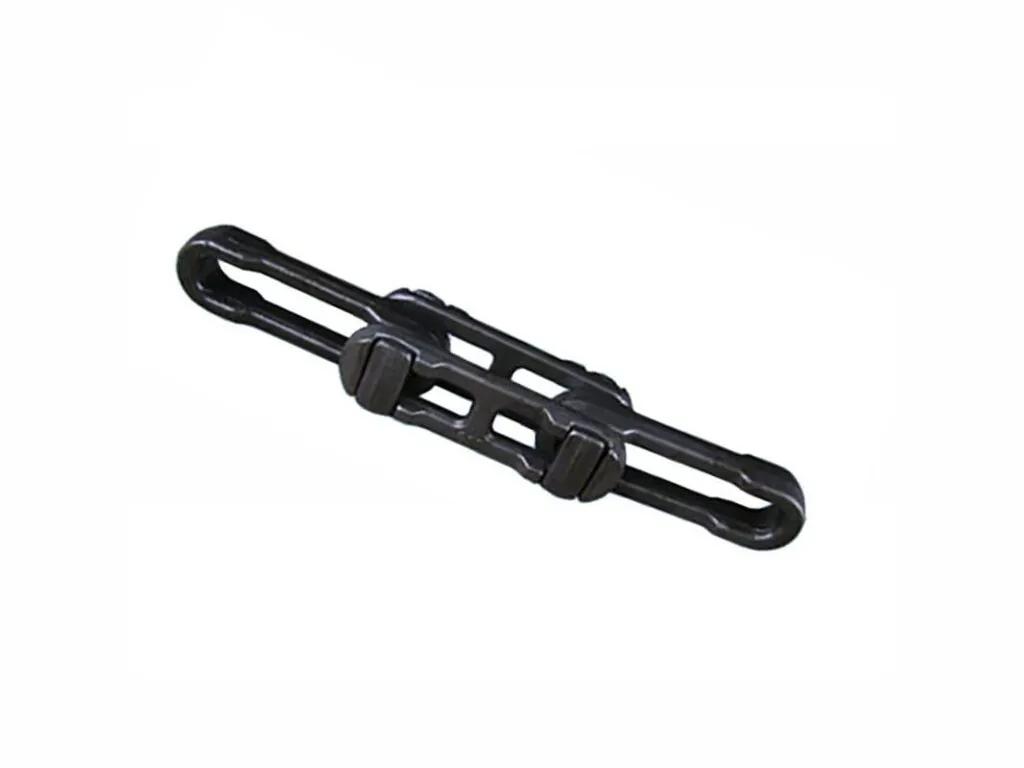

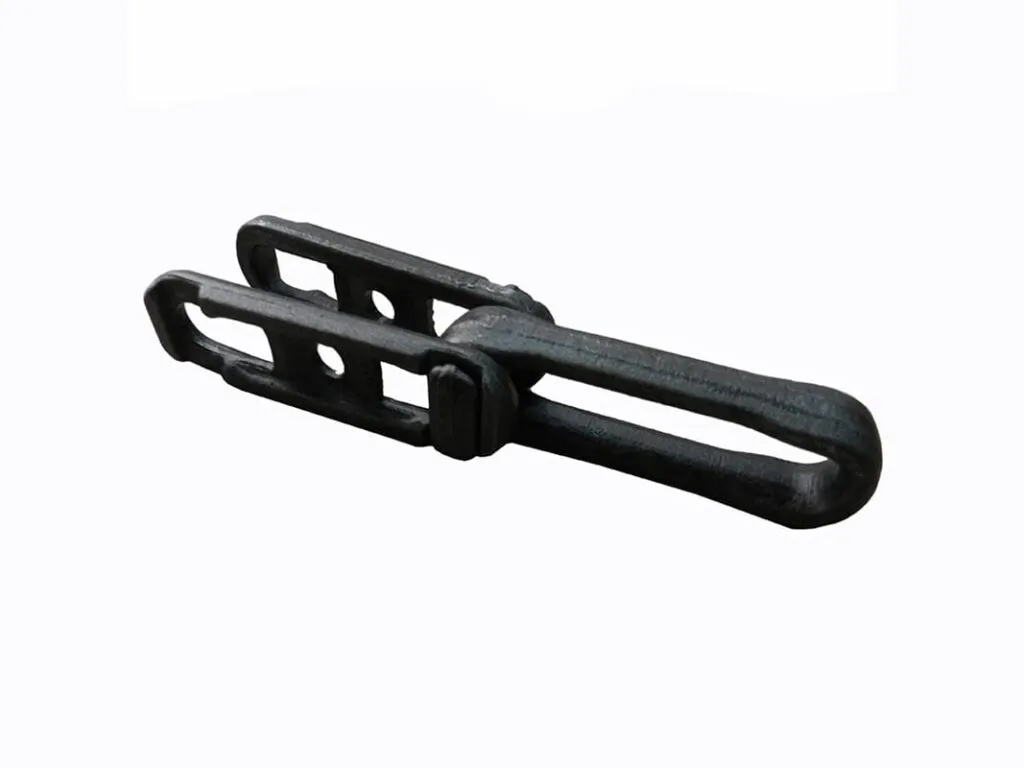

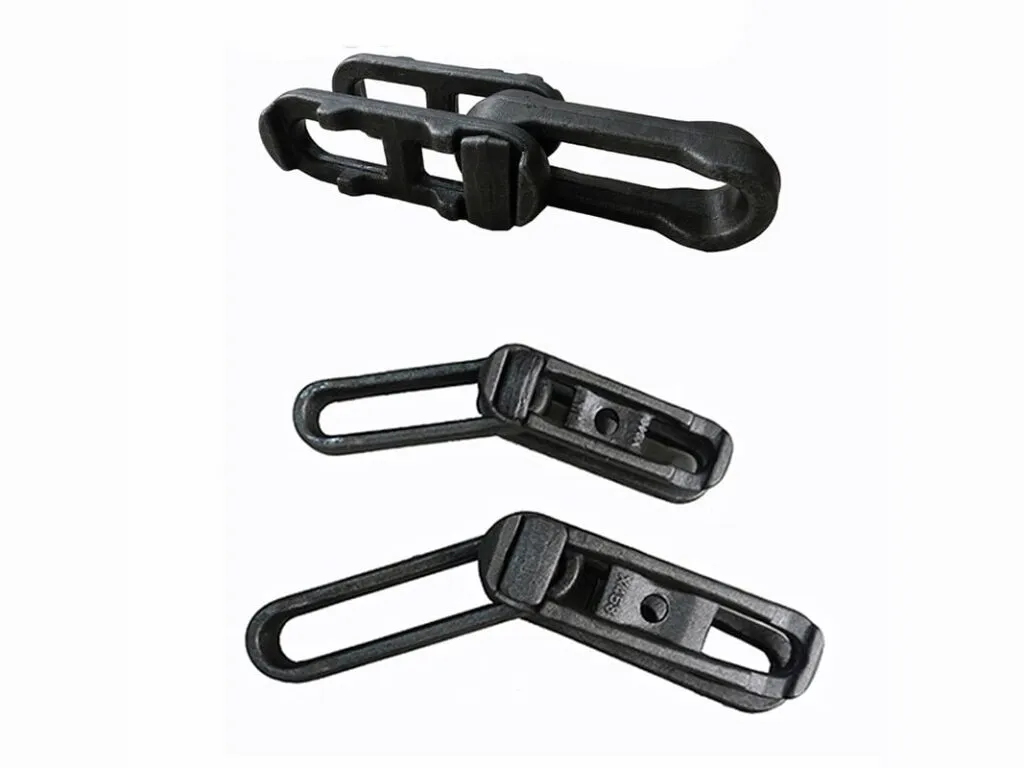

- X348: xích rèn không đinh tán bước 76,6 mm, thép SCr440, dùng cho băng tải ô tô, linh kiện, công nghiệp nặng.
- X678: bước 153,2 mm, mắt lớn hơn nhiều so với X348, dùng cho tải kéo lớn.
- Caterpillar Drive Chain: xích truyền động kéo hệ băng tải treo dùng xích rèn không đinh tán.

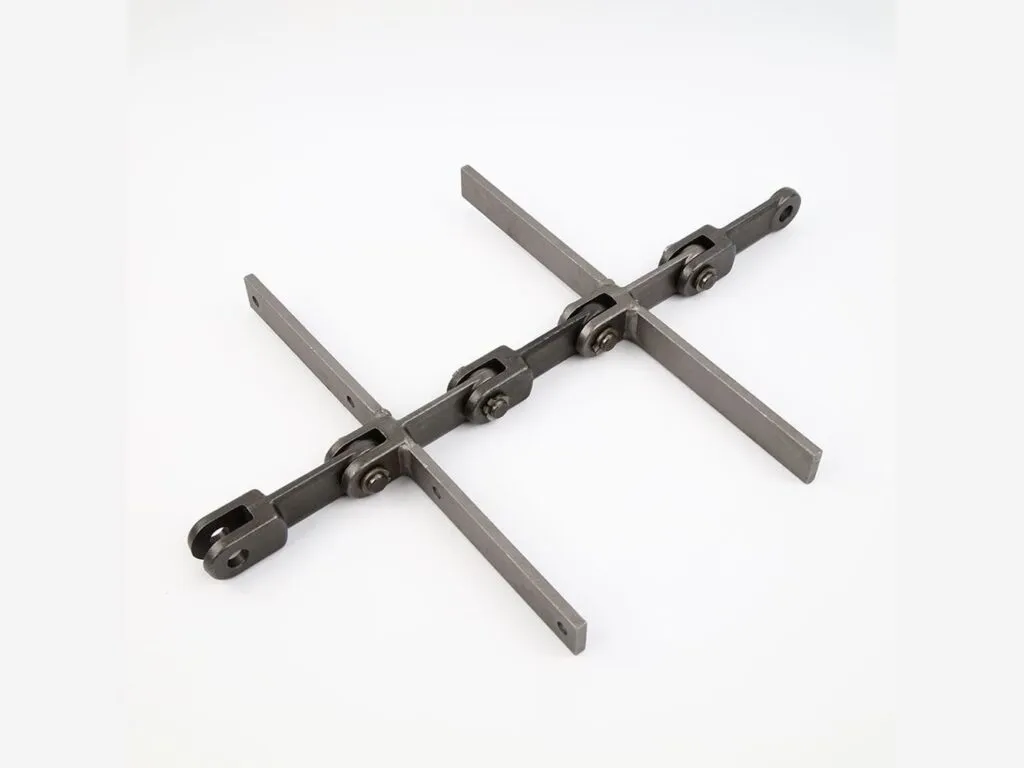

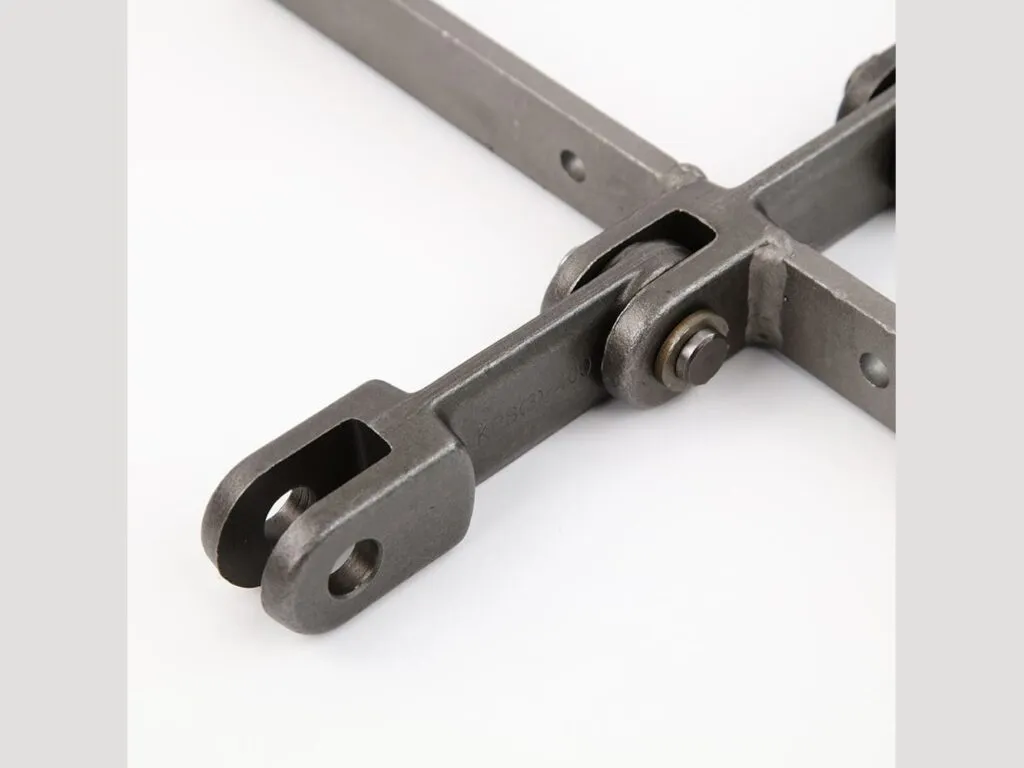

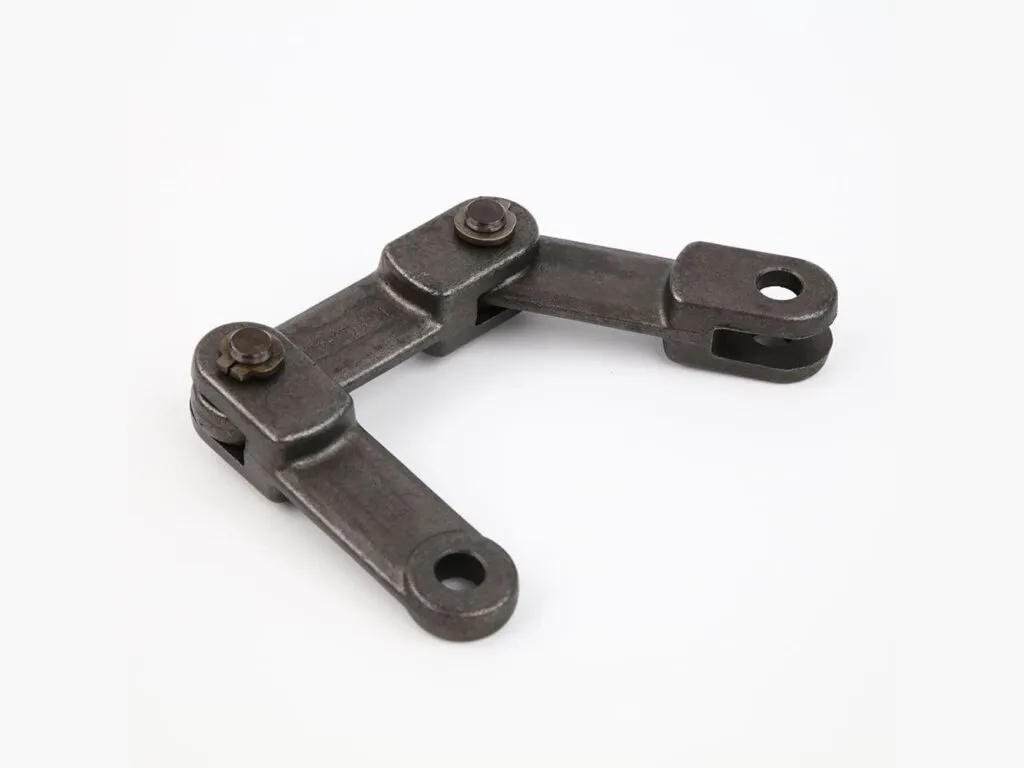

- Xích cào đúc (Drop Forged Scraper Chain): gắn thanh cào, vận chuyển xi măng, khoáng sản.
- Xích gầu tải (Bucket Elevator): kéo gầu của thang tải xi măng, thép chịu mài mòn.
Thông số kỹ thuật xích tải X348 và X678
X678 có bước gấp đôi X348, từ 3,015 inch lên 6,031 inch, lực kéo đứt từ 24.000 đến 85.000 lb tùy hãng sản xuất.
| Thông số | Giá trị |
|---|---|
| X348: bước xích | 3,015 inch, khoảng 76,6 mm |
| X348: chốt và bề rộng | Đường kính chốt 0,5 inch; rộng tổng 1,75 inch |
| X348: lực kéo đứt | 24.000 đến 40.000 lb (106,8 đến 177,9 kN) tùy hãng sản xuất |
| X348: xử lý nhiệt | Xử lý nhiệt toàn phần |
| X678: bước xích | 6,031 inch, khoảng 153,2 mm |
| X678: chốt | Đường kính 0,880 inch, khoảng 22,3 mm |
| X678: lực kéo đứt | 71.500 đến 85.000 lb (318 đến 378 kN) tùy hãng sản xuất |
| X678: trọng lượng | 6,7 lb mỗi foot |
| Vật liệu xích Kasin | Thép SCr440 (X348, X678) |
| Quy đổi lực | 1 lb lực = 4,448 N |
| Caterpillar, xích cào, xích gầu tải | Kích thước làm theo yêu cầu, gửi bản vẽ hoặc mẫu |
Bảng tra xích tải theo mã, bước xích và ứng dụng
Bảng gồm 5 dòng chia theo 2 nhóm: X348, X678 có bước cố định, còn Caterpillar, xích cào, xích gầu tải có bước tùy chỉnh theo bản vẽ.
| Mã | Kiểu | Bước xích | Vật liệu | Lực kéo đứt | Ứng dụng |
|---|---|---|---|---|---|
| X348 | Rèn không đinh tán | 76,6 mm (3,015 inch) | Thép SCr440 | 24.000 đến 40.000 lb | Băng tải ô tô, linh kiện, công nghiệp nặng |
| X678 | Rèn không đinh tán | 153,2 mm (6,031 inch) | Thép SCr440 | 71.500 đến 85.000 lb | Băng tải ô tô, chế biến, thép, xi măng |
| Caterpillar Drive Chain | Xích truyền động | Tùy chỉnh | Thép hợp kim chịu mài mòn | Không công bố | Băng tải treo |
| Drop Forged Scraper Chain | Xích cào đúc | Tùy chỉnh | Thép hợp kim chịu mài mòn | Không công bố | Xi măng, khai khoáng, năng lượng |
| Bucket Elevator | Xích gầu tải | Tùy chỉnh | Thép chịu mài mòn | Không công bố | Thang tải xi măng |
Báo giá xích tải công nghiệp
Giá xích tải theo mã, hãng, chiều dài vòng xích và có kèm đĩa xích hay không. Kho báo giá khi nhận mã X348, X678 hoặc bản vẽ, đơn nhiều mét giá tốt hơn, có CO/CQ, xuất hóa đơn VAT.
Đặt xích tải theo mã, bước xích và chiều dài vòng
Gửi qua Zalo ảnh xích cũ, đoạn xích đo bước hoặc bản vẽ băng tải, kho đối chiếu mã X348, X678. Xích cào, xích gầu tải và Caterpillar làm theo kích thước khách hàng. Kho giao toàn quốc, thuộc nhóm xích công nghiệp của kho.
Cách chọn xích tải theo bước, lực kéo đứt và hãng
- Bước: X348 bước 76,6 mm cho tải vừa, X678 bước 153,2 mm cho tải lớn.
- Lực kéo đứt: phải lớn hơn tải làm việc nhân hệ số an toàn, thường 6 đến 10 theo kinh nghiệm chọn xích tải.
- Đĩa xích: khớp bước và số răng.
- Hãng: nêu rõ hãng và bản vẽ khi đặt, vì X348 do nhiều hãng sản xuất và lực kéo đứt mỗi hãng khác nhau.
Lỗi thường gặp ở xích tải và cách xử lý
Bốn hiện tượng hay gặp ở xích tải, kèm nguyên nhân và cách xử lý.
| Hiện tượng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Xích giãn, nhảy răng | Mòn chốt và lỗ mắt xích | Đo bước thực tế, thay khi giãn quá giới hạn của hãng |
| Gãy mắt xích | Quá tải hoặc va đập | Kiểm tải thực, tăng cỡ xích |
| Kêu, rít | Thiếu bôi trơn | Bôi trơn theo lịch |
| Mua nhầm bước | Lẫn X678 (153,2 mm) với mã bước nhỏ hơn | Đo bước thật trước khi đặt |
Số liệu trên trang theo catalogue và datasheet của USA Roller Chain; tiêu chuẩn tham chiếu: ANSI B29.1.
Câu hỏi thường gặp về xích tải
Bước xích X348 là bao nhiêu?
3,015 inch, khoảng 76,6 mm.
Bước xích X678 là bao nhiêu?
6,031 inch, khoảng 153,2 mm, gấp đôi X348.
Lực kéo đứt xích X348 là bao nhiêu?
Từ 24.000 đến 40.000 lb tùy hãng sản xuất, nên phải theo số của hãng cấp hàng.
Xích tải làm bằng vật liệu gì?
Thép SCr440 với xích rèn không đinh tán X348, X678; xích cào và xích gầu tải dùng thép hợp kim chịu mài mòn.
