Xích nhựa cuốn cáp CKS CK07 đến CK110, hành trình đến 120 m

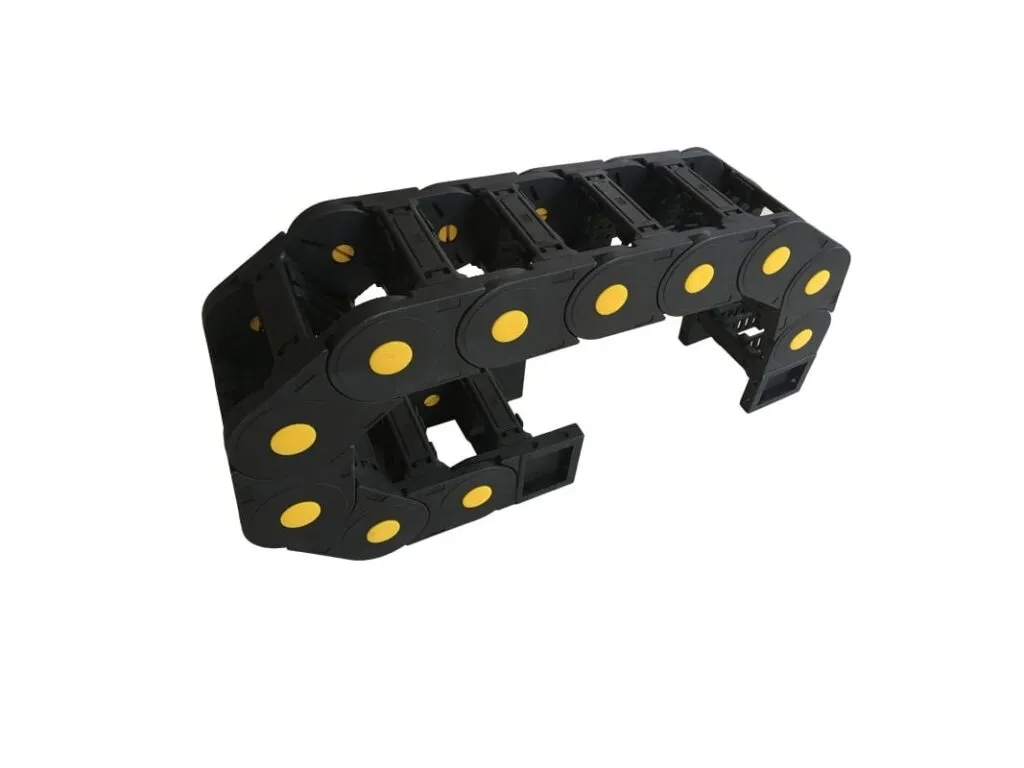

Xích nhựa cuốn cáp (cáp xích, xích dẫn cáp, drag chain, cable chain) là dãy mắt xích PA6 pha 30% sợi thủy tinh nối thành máng chứa cáp và ống dẫn. Kho nhập dòng CKS từ CK07 đến CK110 chạy đến 9 m/s, hành trình đến 120 m, nhiệt từ -30 đến +130 °C, và dòng Steel CS22 đến CS250.

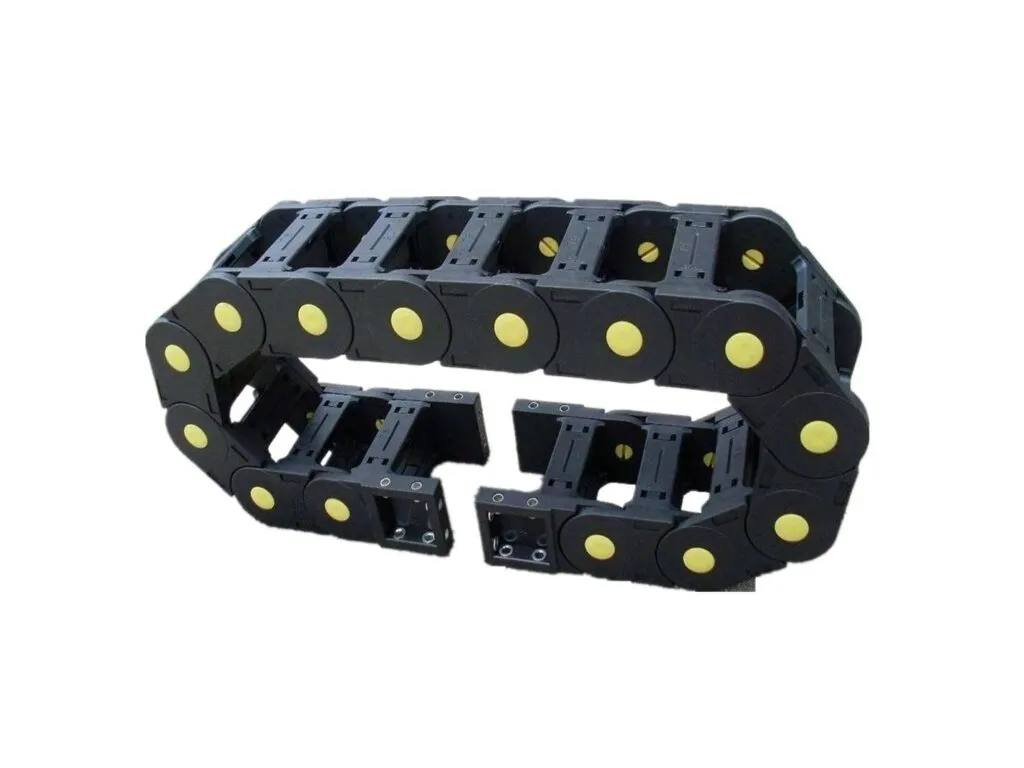

Xích nhựa cuốn cáp là gì, khác ống ruột gà thế nào

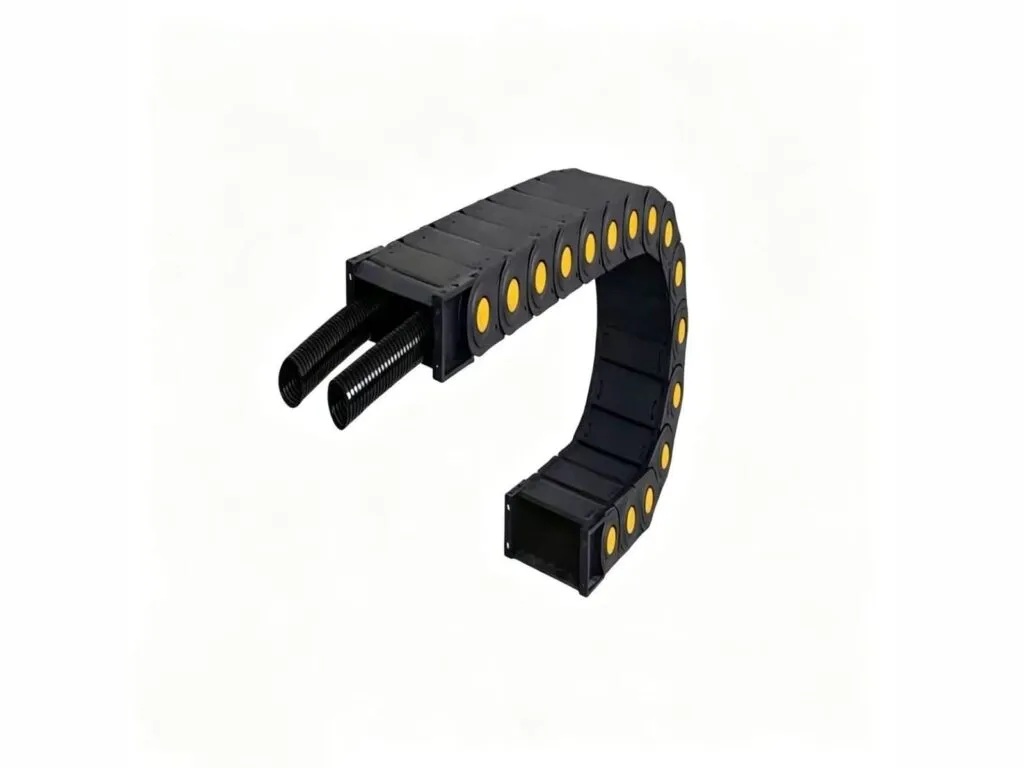

Xích cuốn cáp uốn theo bán kính cố định khi máy di chuyển, còn ống ruột gà và ống xoắn chỉ che vỏ cáp, không giữ cung uốn. Xích khác xích tải ở chỗ không kéo tải mà chỉ dẫn cáp, dây hơi và ống dầu theo chuyển động của máy.

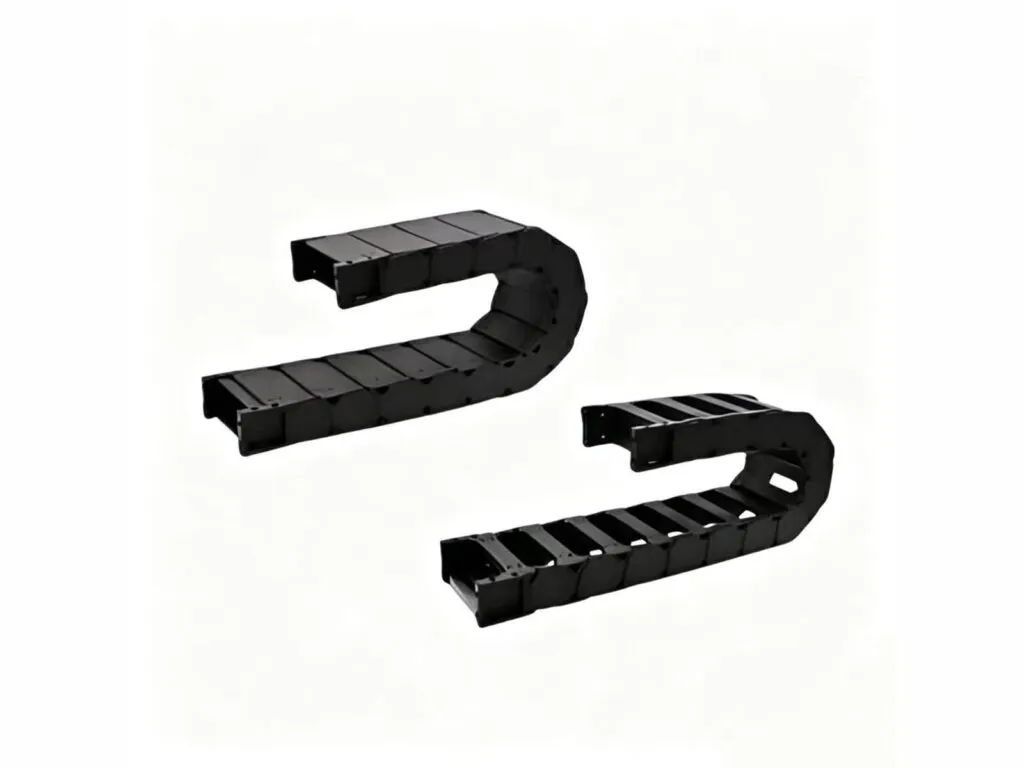

Các loại xích nhựa cuốn cáp CKS theo tải và hành trình

• Plastic Light (CK07 đến CK24): tốc độ 8 đến 9 m/s, hành trình 40 đến 60 m.
• Plastic Medium (CK25 đến CK42): tốc độ 7 m/s, hành trình 70 đến 80 m.
• Plastic Heavy (CK40 đến CK110): tải nặng, hành trình 120 m, tốc độ 5 m/s ở CK40 và 4 m/s từ CK60.
• Ultra Heavy (CK45, CK62, CK75): có thanh nhôm gia cường, hành trình 120 m, 4 m/s.
• Steel (CS22 đến CS250): thép mạ kẽm cho môi trường khắc nghiệt, tốc độ 1 đến 2 m/s.

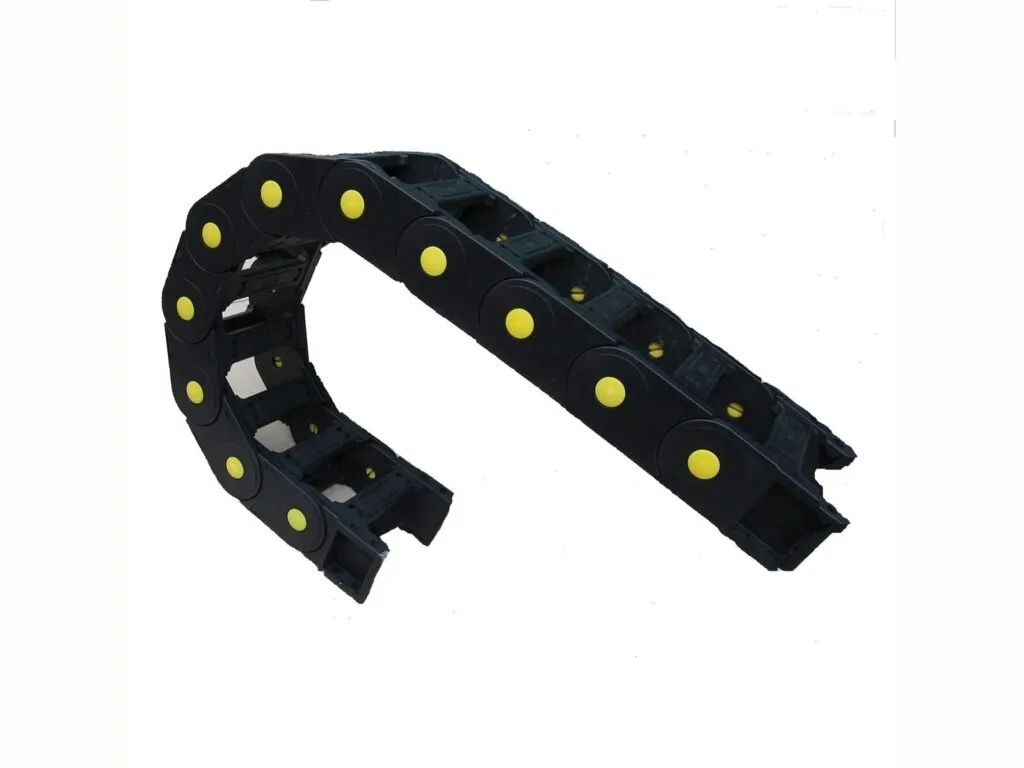

Thông số kỹ thuật xích nhựa cuốn cáp

Dòng nhựa chịu nhiệt -30 đến +130 °C, tốc độ cao nhất 9 m/s ở Light, hành trình tối đa 120 m ở Heavy và Ultra Heavy.

Thông số	Giá trị
Vật liệu dòng nhựa	PA6 pha 30% sợi thủy tinh
Nhiệt độ làm việc dòng nhựa	-30 đến +130 °C
Tốc độ cao nhất	9 m/s (CK15 đến CK24); 8 m/s (CK07, CK10); 7 m/s (Medium); 5 m/s (CK40); 4 m/s (CK60 trở lên và Ultra Heavy)
Hành trình tối đa	40 m (CK18, CK20); 60 m (CK24); 70 m (CK25, CK30); 80 m (CK35, CK36, CK42); 120 m (Heavy, Ultra Heavy)
Dòng Steel	Thép mạ kẽm; tốc độ 1 đến 2 m/s
CK25: bề rộng có sẵn	62, 72, 82, 102, 122 mm
CK35 kiểu A: bề rộng	64 đến 199 mm
CK35 kiểu K: bề rộng	64, 84, 104, 124, 149 mm
Chiều dài xích	L = HM/2 + Y, với HM là hành trình, Y = R x π
Chiều cao lắp	X = 2R + C, với R là bán kính uốn
Số mã trong dải	18 mã nhựa CK07 đến CK110 và 8 mã thép CS22 đến CS250

Bảng tra mã xích nhựa cuốn cáp CKS

Bảng gồm 26 mã CKS chia theo 5 nhóm Light, Medium, Heavy, Ultra Heavy, Steel, ghi hành trình, tốc độ và nhiệt độ làm việc.

Nhóm	Mã	Chất liệu	Hành trình tối đa (m)	Tốc độ tối đa (m/s)	Nhiệt độ làm việc
Light	CK07	PA6 + 30% sợi thủy tinh	Không công bố	8	-30 đến +130 °C
Light	CK10	PA6 + 30% sợi thủy tinh	Không công bố	8	-30 đến +130 °C
Light	CK15	PA6 + 30% sợi thủy tinh	Không công bố	9	-30 đến +130 °C
Light	CK18	PA6 + 30% sợi thủy tinh	40	9	-30 đến +130 °C
Light	CK20	PA6 + 30% sợi thủy tinh	40	9	-30 đến +130 °C
Light	CK24	PA6 + 30% sợi thủy tinh	60	9	-30 đến +130 °C
Medium	CK25	PA6 + 30% sợi thủy tinh	70	7	-30 đến +130 °C
Medium	CK30	PA6 + 30% sợi thủy tinh	70	7	-30 đến +130 °C
Medium	CK35	PA6 + 30% sợi thủy tinh	80	7	-30 đến +130 °C
Medium	CK36	PA6 + 30% sợi thủy tinh	80	7	-30 đến +130 °C
Medium	CK42	PA6 + 30% sợi thủy tinh	80	7	-30 đến +130 °C
Heavy	CK40	PA6 + 30% sợi thủy tinh	120	5	-30 đến +130 °C
Heavy	CK60	PA6 + 30% sợi thủy tinh	120	4	-30 đến +130 °C
Heavy	CK80	PA6 + 30% sợi thủy tinh	120	4	-30 đến +130 °C
Heavy	CK110	PA6 + 30% sợi thủy tinh	120	4	-30 đến +130 °C
Ultra Heavy	CK45	PA6 + 30% sợi thủy tinh	120	4	-30 đến +130 °C
Ultra Heavy	CK62	PA6 + 30% sợi thủy tinh	120	4	-30 đến +130 °C
Ultra Heavy	CK75	PA6 + 30% sợi thủy tinh	120	4	-30 đến +130 °C
Steel	CS22	Thép mạ kẽm	Không công bố	1–2	Không công bố
Steel	CS30	Thép mạ kẽm	Không công bố	1–2	Không công bố
Steel	CS45	Thép mạ kẽm	Không công bố	1–2	Không công bố
Steel	CS60	Thép mạ kẽm	Không công bố	1–2	Không công bố
Steel	CS75	Thép mạ kẽm	Không công bố	1–2	Không công bố
Steel	CS110	Thép mạ kẽm	Không công bố	1–2	Không công bố
Steel	CS180	Thép mạ kẽm	Không công bố	1–2	Không công bố
Steel	CS250	Thép mạ kẽm	Không công bố	1–2	Không công bố

Báo giá xích nhựa cuốn cáp

Giá xích nhựa cuốn cáp theo mã, bề rộng, số mắt xích, số mét và đầu nối kèm theo. Kho báo giá khi nhận mã CK hoặc CS cùng hành trình, đơn nhiều mét giá tốt hơn, có CO/CQ, xuất hóa đơn VAT.

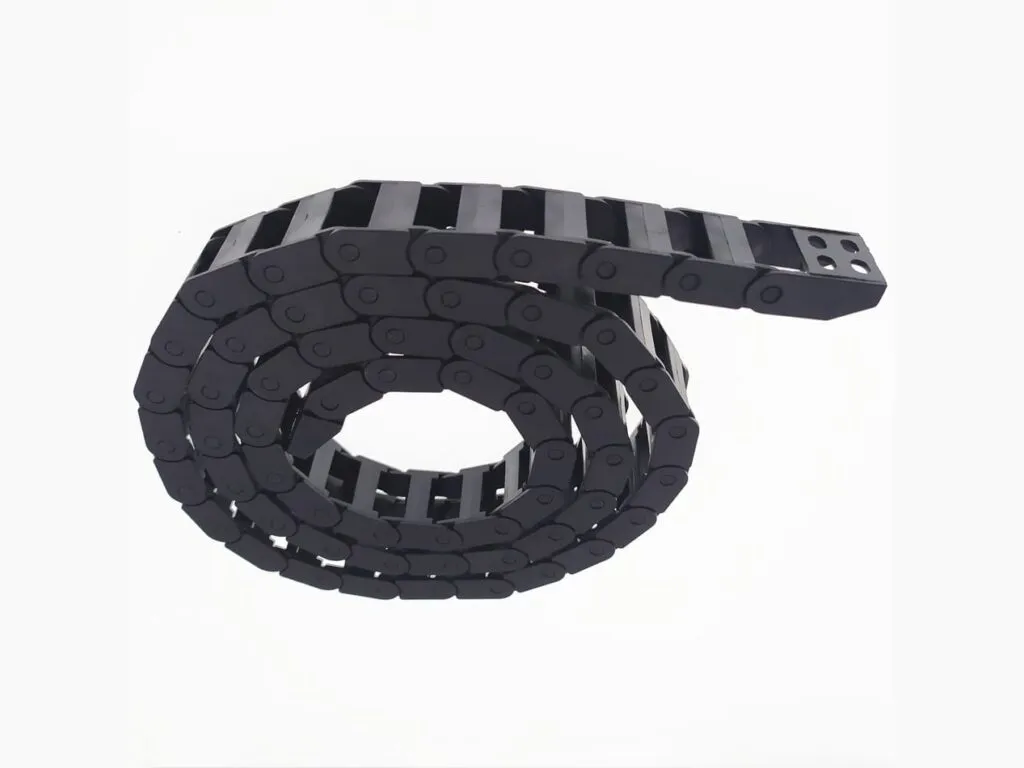

Đặt xích nhựa cuốn cáp theo mã, hành trình và bề rộng

Gửi ảnh xích cũ hoặc bản vẽ lắp có hành trình HM, chiều cao X, chiều dài Y qua Zalo, kho đối chiếu mã CK. Xích cắt theo số mắt, đầu nối làm theo bản vẽ, giao toàn quốc. Máy cổng trục, cầu trục có thể đặt kèm motor 3 pha hoặc motor giảm tốc cùng đơn.

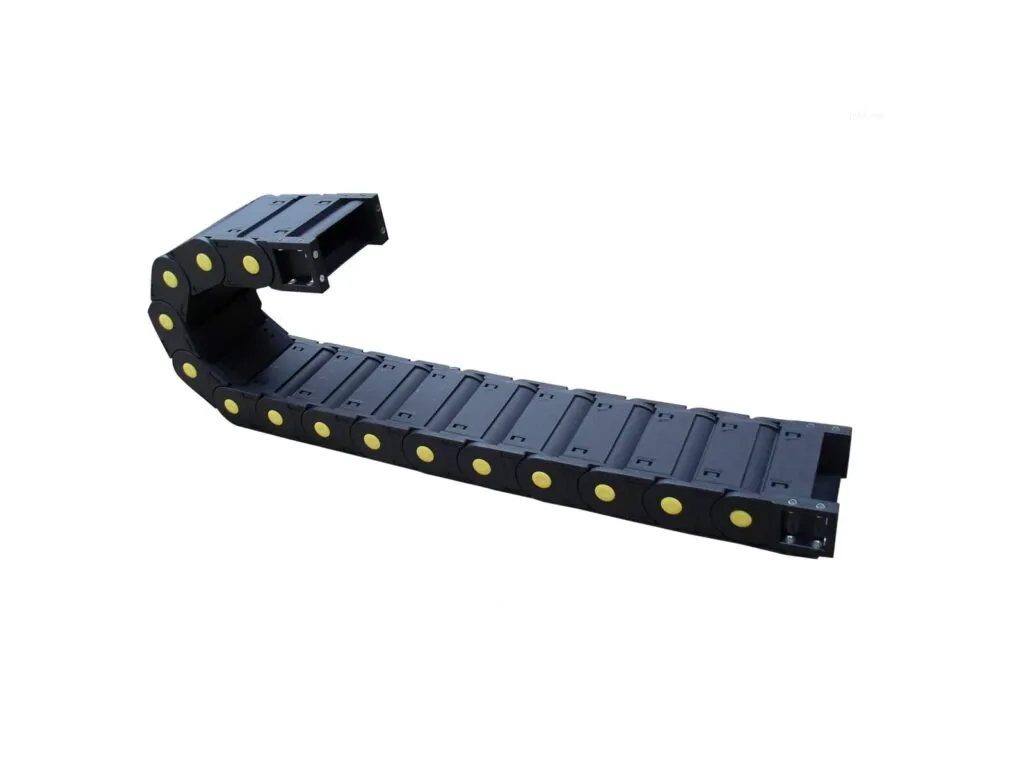

Cách chọn xích nhựa cuốn cáp theo hành trình, tốc độ và nhiệt độ

• Hành trình: đến 60 m chọn Light; 70 đến 80 m chọn Medium; 120 m chọn Heavy hoặc Ultra Heavy.
• Tốc độ: 8 đến 9 m/s dùng Light; 7 m/s Medium; 4 đến 5 m/s Heavy; 1 đến 2 m/s Steel.
• Bán kính uốn: theo quy tắc kỹ thuật chung, không nhỏ hơn khoảng 10 lần đường kính ngoài của dây lớn nhất.
• Nhiệt độ: vượt +130 °C hoặc có phoi nóng thì dùng dòng Steel.

Lỗi thường gặp ở xích nhựa cuốn cáp và cách xử lý

Bốn hiện tượng hay gặp ở xích cuốn cáp, kèm nguyên nhân và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Xích võng ở giữa	Hành trình dài quá giới hạn mà không có máng đỡ	Chọn dòng nặng hơn hoặc thêm máng đỡ
Cáp mòn vỏ	Dây chen chúc, thiếu vách ngăn	Dùng vách ngăn, chừa khe 10%
Mắt xích gãy	Quá nhiệt, hóa chất hoặc va đập	Kiểm nhiệt không quá 130 °C hoặc chọn dòng Steel
Kêu lách cách	Tốc độ chạy quá cao	Giảm tốc xuống mức trong bảng tra

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng.
