Rotary joint nước, hơi, dầu Deublin và KJC, tới 3.500 rpm, 288 °C

Rotary joint (khớp nối xoay, rotary union) cấp nước, hơi, dầu nóng, khí nén hoặc dầu thủy lực từ đường ống đứng yên vào trục hoặc trống đang quay mà không rò rỉ. Dải phổ biến: Deublin dòng 57 tới 3.500 rpm, 51,7 bar nước, 121 °C; KJC dòng 3000/3200 tới 220 °C, 15 kgf/cm².

Rotary joint là gì, khác swivel joint và phớt cơ khí máy bơm thế nào

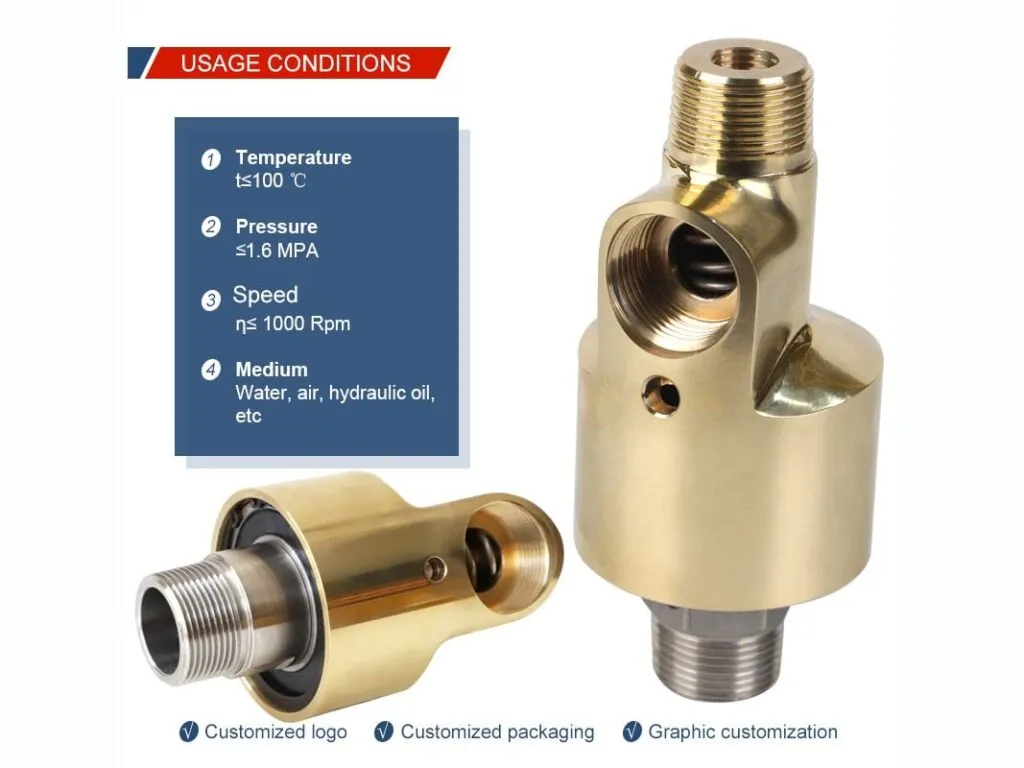

Rotary joint gồm rotor, vỏ, vòng làm kín cơ khí mặt carbon và ổ bi. Ống nối xoay (swivel joint) chỉ xoay chậm, còn phớt cơ khí máy bơm làm kín trục bơm chứ không dẫn môi chất vào trục quay; nguyên lý làm kín xem bài seal là gì. Hàng cũng không phải khớp nối trục truyền mô-men.

Các loại rotary joint theo môi chất, kiểu làm kín và hãng

• Theo môi chất: nước, hơi, dầu nóng, khí nén, dầu thủy lực, chân không.
• Theo kiểu làm kín: phớt cơ khí cân bằng, phớt mềm cho tốc độ rất thấp, làm kín cầu của KJC cho hơi và dầu nóng.

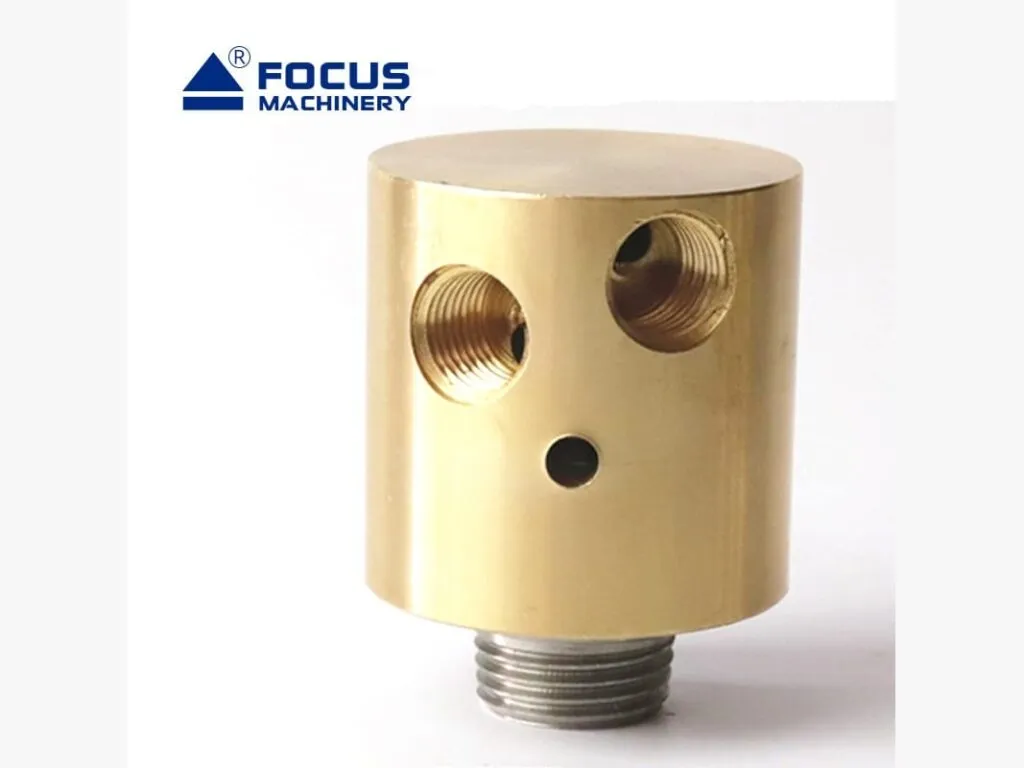

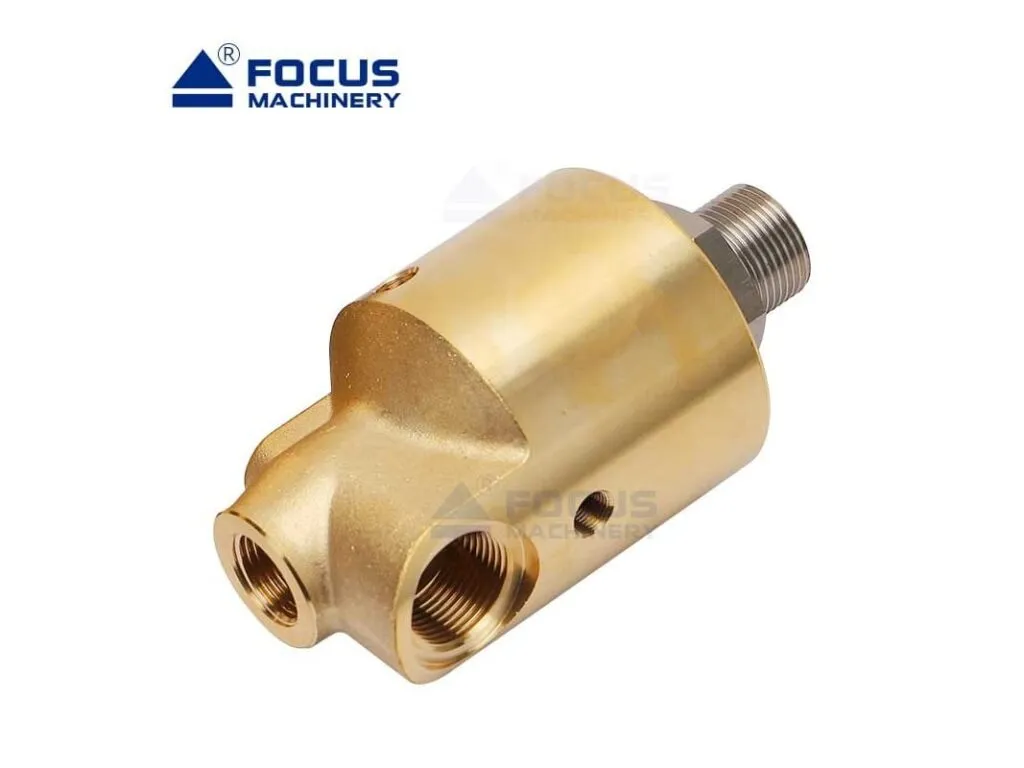

• Theo cấu hình dòng: monoflow cấp hoặc hồi một chiều; duoflow có siphon cấp và thu hồi hơi, nước ngưng.
• Theo hãng: Deublin (Mỹ, từ 1945) và KJC (Hàn Quốc, từ 1983).

Thông số kỹ thuật rotary joint Deublin và KJC

Deublin 57 chịu 750 psi nước ở 3.500 rpm, còn KJC 3000/3200 chịu 220 °C ở 15 kgf/cm²; hãng khuyến cáo không chạy áp tối đa cùng tốc độ tối đa.

Thông số	Giá trị
Deublin 57-000-004: kết nối	Cấp 3/8 inch-18 NPT; rotor 5/8 inch-18 UNF ren trái; dài 102 mm; vỏ Ø44 mm; 3.500 rpm
Deublin 57-000-004: áp	Nước 51,7 bar (750 psi, theo series 57); dầu nóng 6,9 bar (100 psi)
Deublin dòng 57	Cỡ 3/8 đến 2 inch; 750 psi; 3.500 rpm; 250 °F (121 °C), một số model tới 320 °F (160 °C)
Deublin 755 / 857 / 6000	755: 2,5 inch, 200 psi, 750 rpm; 857: 3 inch, 150 psi, 500 rpm; 6000: 2 đến 4 inch, 150 psi, 750 rpm, chỉ nước
Deublin 54 (inox, nước)	3/8 đến 1 1/4 inch; 150 psi; 1.500 rpm; 160 °F (71 °C)
Deublin khí nén và thủy lực (1005 đến 452)	1/8 đến 1 1/4 inch; khí 150 psi, dầu thủy lực 1.000 psi (69 bar); 3.500 rpm; 250 °F
Deublin 17 / 21 / 2117 và 1690	Thủy lực 3.000 psi (207 bar), 250 rpm; dòng 1690/1790/1890 tới 3.050 psi, 240 °F
Deublin BC-54000 / 54100 / 54205	1/2 đến 3 inch; 250 psi (17,2 bar) nước, hơi; 100 psi (6,9 bar) dầu nóng; 400 rpm; 550 °F (288 °C)
KJC 1000	15A đến 80A (1/2 đến 3 inch); 15 kgf/cm²; 300 rpm (15A đến 40A), 150 rpm (50A đến 80A); 180 °C
KJC 2200	6A đến 80A; 10 kgf/cm²; 1.000 / 700 / 500 rpm; 100 °C; nước, khí nén, dầu; thân và lò xo inox
KJC 3000 (hơi) / 3200 (dầu nóng)	15A đến 80A; 15 kgf/cm²; 300 / 150 rpm; 220 °C; làm kín cầu, ổ đỡ carbon kép, không cần bôi trơn
KJC 3700 / 4000 / 5000	3700 và 4000: 15 kgf/cm², 220 °C; 5000: 10A đến 40A, 140 kgf/cm², 2.000 rpm, 80 °C, dầu thủy lực

Bảng tra 18 dòng rotary joint Deublin và KJC

Bảng 18 dòng, chia hai nhóm hãng: 11 dòng Deublin và 7 dòng KJC; cỡ từ 1/8 đến 6 inch, áp 10 kgf/cm² đến 3.050 psi, 150 đến 3.500 rpm, tới 288 °C.

Dòng	Hãng	Môi chất	Cỡ	Áp tối đa	Tốc độ tối đa (rpm)	Nhiệt độ tối đa
57 (gồm 57-000-004)	Deublin	nước, dầu nóng, hơi gián đoạn	3/8 đến 2 inch	750 psi (51,7 bar)	3.500	250 °F (121 °C)
755	Deublin	nước, dầu nóng, hơi gián đoạn	2,5 inch	200 psi (13,8 bar)	750	250 °F
857	Deublin	nước, hơi gián đoạn	3 inch	150 psi (10,3 bar)	500	250 °F
6000	Deublin	nước	2 đến 4 inch	150 psi	750	250 °F
54 (inox)	Deublin	nước	3/8 đến 1 1/4 inch	150 psi	1.500	160 °F (71 °C)
1005 đến 452	Deublin	khí, dầu thủy lực, chân không	1/8 đến 1 1/4 inch	khí 150 psi, thủy lực 1.000 psi	3.500	250 °F
1500 (DEU-PLEX)	Deublin	khí, chân không	3/8 inch	150 psi	1.500	250 °F
1579, 1590	Deublin	khí, dầu thủy lực, chân không	1/2 inch	khí 150 psi, thủy lực 1.020 psi	1.500	250 °F
17, 21, 2117	Deublin	khí, dầu thủy lực, chân không	1/4 đến 1/2 inch	khí 150 psi, thủy lực 3.000 psi	250	250 °F
1690, 1790, 1890	Deublin	khí, dầu thủy lực	1/4 đến 3/4 inch	khí 150 psi, thủy lực 3.050 psi	250	240 °F
BC-54000, BC-54100, BC-54205	Deublin	nước, hơi, dầu nóng	1/2 đến 3 inch	250 psi nước, hơi; 100 psi dầu nóng	400	550 °F (288 °C)
1000	KJC	hơi, dầu nóng, nước	15A đến 80A	15 kgf/cm² (210 psi)	300 / 150	180 °C
2200	KJC	nước, khí nén, dầu	6A đến 80A	10 kgf/cm² (150 psi)	1.000 / 700 / 500	100 °C
3000	KJC	hơi	15A đến 80A	15 kgf/cm²	300 / 150	220 °C
3200	KJC	dầu nóng	15A đến 80A	15 kgf/cm²	300 / 150	220 °C
3700	KJC	hơi, dầu nóng	15A đến 80A	15 kgf/cm²	300 / 150	220 °C
4000 (KR hơi, OR dầu nóng)	KJC	hơi, dầu nóng	50A đến 150A	15 kgf/cm²	300 / 150	220 °C
5000	KJC	dầu thủy lực	10A đến 40A	140 kgf/cm² (2.000 psi)	2.000	80 °C

Báo giá rotary joint

Giá rotary joint phụ thuộc hãng, dòng, cỡ ren, môi chất, áp, nhiệt độ và số lượng, nên kho báo giá theo model cụ thể; hàng nhập có CO, CQ theo lô.

Đặt rotary joint theo model, cỡ ren và môi chất

Đọc model in trên thân rotary joint cũ, ví dụ 57-000-004, rồi đo cỡ ren cấp và ren rotor, vì dòng này dùng rotor ren trái 5/8 inch-18 UNF. Gửi ảnh thân khớp và thông số môi chất qua Zalo. Hàng nhập theo model, xuất hóa đơn VAT, giao toàn quốc. Khớp cho dầu nóng cỡ lớn xem thêm khớp nối xoay dầu nóng; cả nhóm nằm trong mục khớp nối xoay.

Cách chọn rotary joint theo môi chất, áp, tốc độ và nhiệt độ

• Nước và dầu nóng: dòng 57, 755 của Deublin hoặc KJC 1000; hơi: KJC 3000, 4000 KR, Deublin BC-54000.
• Kiểm cả áp và tốc độ: hãng ghi tránh dùng áp tối đa cùng tốc độ tối đa.
• Nhiệt trên 160 °C: chọn KJC 3000/3200 hoặc Deublin BC-54xxx tới 288 °C; KJC 2200 chỉ 100 °C.
• Dầu thủy lực áp cao (KJC 5000): cổng xả luôn mở, nối ống mềm.

Lỗi thường gặp ở rotary joint và cách xử lý

Bốn lỗi dưới đây gặp nhiều ở rotary joint khi chạy nước, hơi và dầu, mỗi lỗi có nguyên nhân và cách xử lý riêng.

Hiện tượng	Nguyên nhân	Cách xử lý
Rò nước ở mặt làm kín	Phớt cơ khí mòn do chạy khô, bẩn hoặc quá tốc độ	Thay bộ phớt; lọc môi chất; không dùng áp và tốc độ tối đa cùng lúc
Khớp nóng và kẹt	Nhiệt vượt hạn (121 °C với Deublin 57) hoặc hơi lẫn nước ngưng	Chọn dòng BC-54xxx hoặc KJC 3000/3200; lắp bẫy nước ngưng
Rotor gãy ren	Lắp ống cứng, lệch tâm	Dùng ống mềm, căn tâm, kiểm ren trái
Rò dầu thủy lực ở cổng xả	Cổng xả bị đóng (KJC 5000)	Mở cổng xả luôn, nối về bể

Số liệu trên trang theo catalogue và datasheet của Deublin.
