Khớp nối xoay dầu nóng, hơi KJC và Deublin, chịu 220 đến 288 °C

Khớp nối xoay dầu nóng (hot oil rotary joint, khớp quay dầu tải nhiệt) cấp dầu tải nhiệt hoặc hơi vào con lăn, trống sấy đang quay mà không rò rỉ. Dòng chuyên dụng chịu 220 °C ở 15 kgf/cm² (KJC 3200, 3700) hoặc 288 °C ở 100 psi dầu nóng (Deublin BC-54xxx).

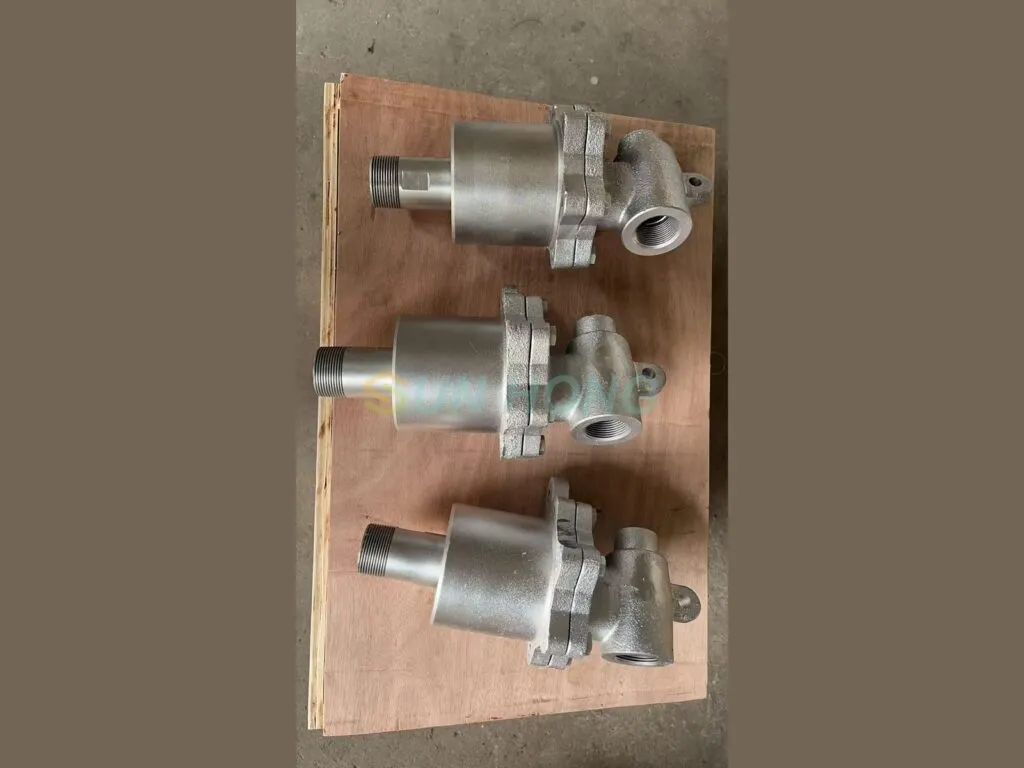

Khớp nối xoay dầu nóng là gì, khác khớp xoay nước, hơi thường thế nào

Khớp nối xoay dầu dùng làm kín cơ khí bằng mặt carbon hoặc làm kín cầu, ổ đỡ carbon không cần bôi trơn, nên chịu được nhiệt mà ổ bi thường không chịu nổi. Khác rotary joint nước, hơi nhiệt thấp, và khác phớt cơ khí máy bơm chỉ làm kín trục đứng yên so với vỏ.

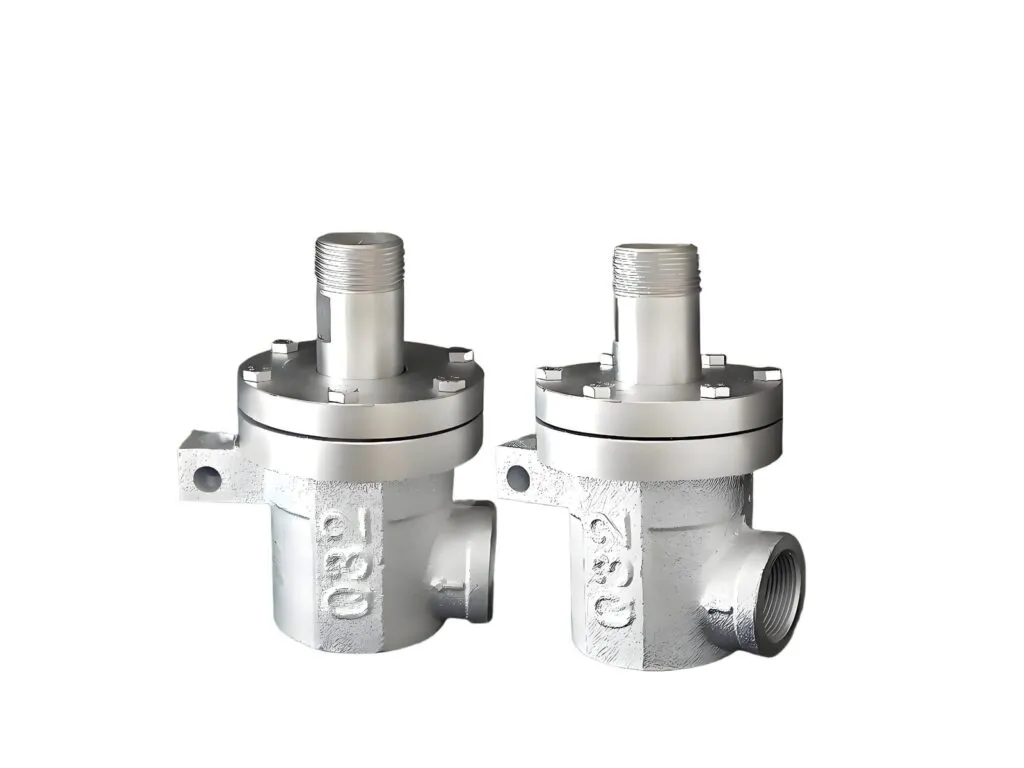

Các loại khớp nối xoay dầu nóng theo mức nhiệt

• Dưới 250 °F (121 °C), dòng đa dụng: Deublin 57 và 755, dầu nóng 100 psi (6,9 bar), hơi gián đoạn.
• Dầu nóng 180 đến 220 °C: KJC 1000 (180 °C), 3200 và 3700 (220 °C), 4000 OR đặt riêng; 15 kgf/cm².
• Dầu nóng, hơi tới 550 °F (288 °C): Deublin BC-54000 (duoflow siphon cố định), BC-54100 (monoflow), BC-54205 (duoflow siphon quay).
• Dòng đa dụng Daxuan: phớt cơ khí hoặc phớt xoay, dùng cho nước, dầu thủy lực, khí, hơi nóng.
• Phớt kiểu áp lực: carbon graphite cầu, ổ trượt cho nhiệt trên 320 °F khi ổ bi không dùng được.

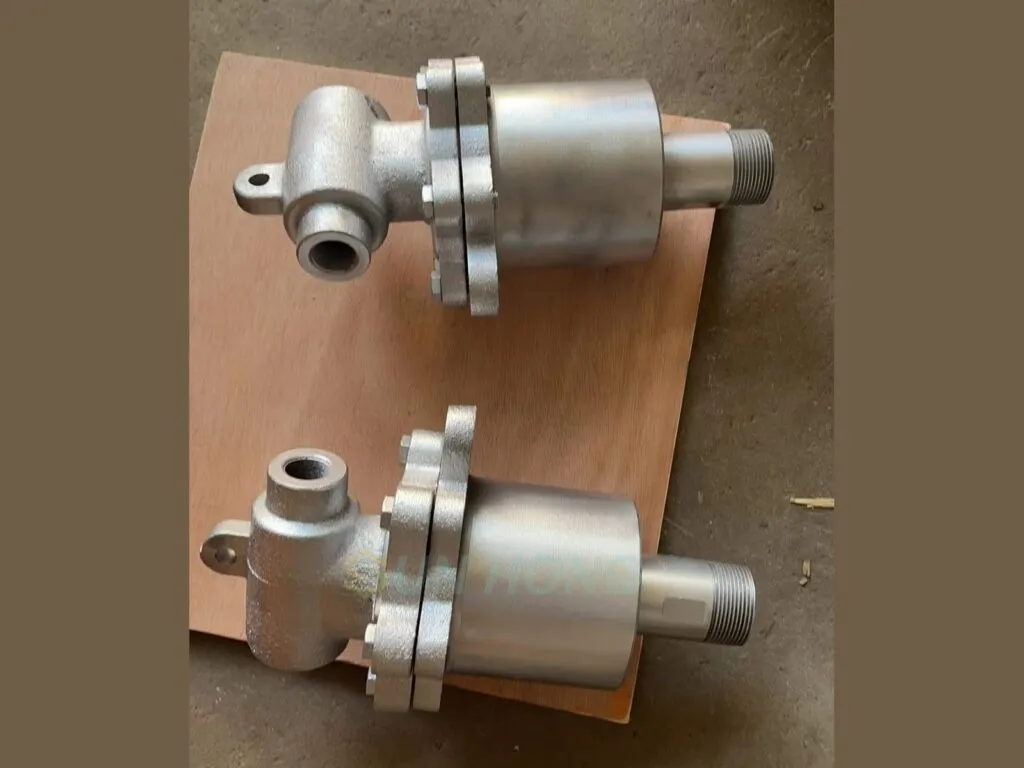

Thông số kỹ thuật khớp nối xoay dầu nóng KJC và Deublin

KJC 3200 và 3700 chịu 220 °C ở 15 kgf/cm², còn Deublin BC-54 chịu 550 °F nhưng áp dầu nóng chỉ 100 psi.

Thông số	Giá trị
KJC 3200 (dầu nóng)	15A đến 80A; 15 kgf/cm² (210 psi); 300 rpm (15A đến 25A), 150 rpm (32A đến 80A); 220 °C (430 °F); làm kín cầu, ổ đỡ carbon kép
KJC 3700	15A đến 80A; 15 kgf/cm²; 300 / 150 rpm; 220 °C; hơi và dầu nóng; không cần bôi trơn
KJC 4000	50A đến 150A; 15 kgf/cm²; 300 rpm (50A đến 100A), 150 rpm (125A đến 150A); 220 °C; hơi dùng KR, dầu nóng dùng OR đặt riêng
KJC 1000	15A đến 80A; 15 kgf/cm²; 180 °C (360 °F); hơi, dầu nóng, nước; bellows trong đổi qua lại giữa gia nhiệt và làm mát
Deublin 57 / 755: dầu nóng	250 °F (121 °C); 100 psi (6,9 bar) dầu nóng cho 57-000-004; series 57 tới 750 psi nước, 3.500 rpm
Deublin BC-54000 / 54100 / 54205	1/2 đến 3 inch; 100 psi (6,9 bar) dầu nóng; 250 psi (17,2 bar) nước và hơi; 400 rpm; 550 °F (288 °C)
Phớt kiểu áp lực (Deublin)	Carbon graphite cầu chịu nén bởi chính môi chất; dùng với ổ trượt cho nhiệt trên 320 °F
Daxuan: cấu trúc	Hai phần: phần cố định nối ống cấp, phần xoay nối bộ phận quay
Daxuan: kiểu làm kín	Tĩnh bằng O-ring, gioăng; động bằng phớt cơ khí hai mặt hoặc phớt xoay chậm
Daxuan: lưu chất	Nước, dầu thủy lực, khí, hơi nóng
Lưu ý vận hành KJC	Tránh dùng áp tối đa cùng tốc độ tối đa

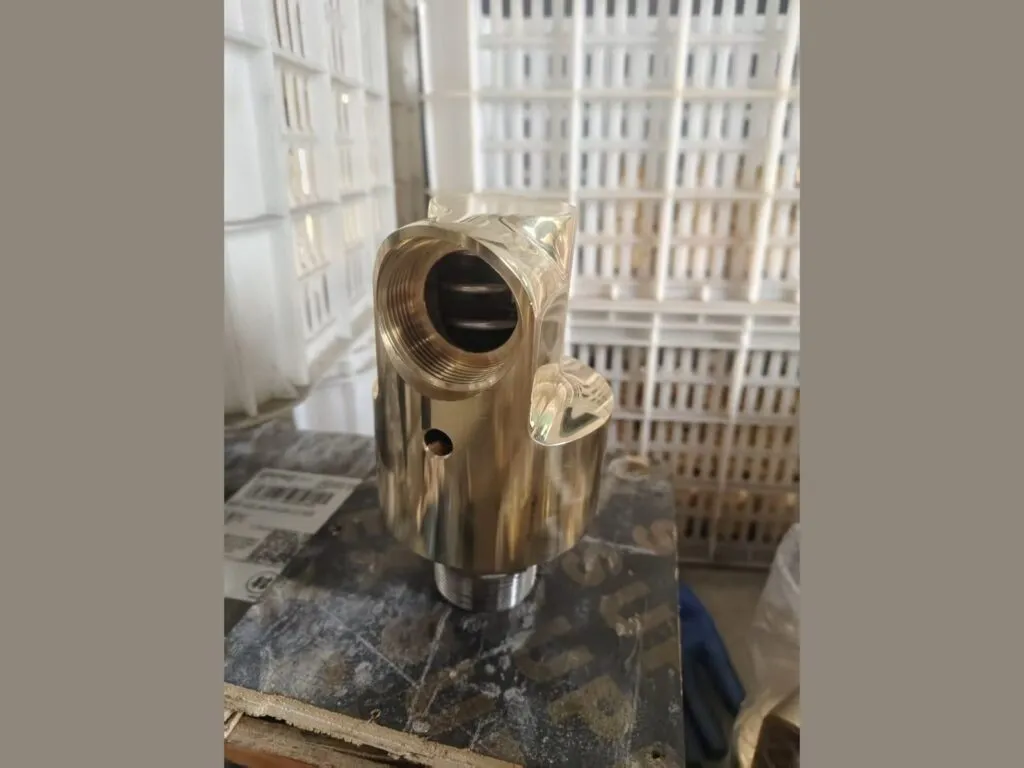

Bảng tra 10 dòng khớp nối xoay dầu nóng theo model

Bảng 10 dòng, chia hai nhóm hãng: 5 dòng Deublin và 5 dòng KJC; áp dầu nóng từ 100 psi đến 15 kgf/cm², nhiệt tới 288 °C.

Dòng	Hãng	Môi chất	Cỡ	Áp	Tốc độ (rpm)	Nhiệt độ tối đa
57 (57-000-004)	Deublin	nước, dầu nóng, hơi gián đoạn	3/8 đến 2 inch	dầu nóng 100 psi (6,9 bar)	3.500	250 °F (121 °C)
755	Deublin	nước, dầu nóng, hơi gián đoạn	2,5 inch	200 psi	750	250 °F
BC-54000 (duoflow siphon cố định)	Deublin	nước, hơi, dầu nóng	1/2 đến 3 inch	dầu nóng 100 psi; nước, hơi 250 psi	400	550 °F (288 °C)
BC-54100 (monoflow)	Deublin	nước, hơi, dầu nóng	1/2 đến 3 inch	dầu nóng 100 psi; nước, hơi 250 psi	400	550 °F
BC-54205 (duoflow siphon quay)	Deublin	nước, hơi, dầu nóng	1/2 đến 3 inch	dầu nóng 100 psi; nước, hơi 250 psi	400	550 °F
1000	KJC	hơi, dầu nóng, nước	15A đến 80A	15 kgf/cm²	300 / 150	180 °C
3200	KJC	dầu nóng	15A đến 80A	15 kgf/cm²	300 / 150	220 °C
3000	KJC	hơi	15A đến 80A	15 kgf/cm²	300 / 150	220 °C
3700	KJC	hơi, dầu nóng	15A đến 80A	15 kgf/cm²	300 / 150	220 °C
4000 OR (dầu nóng, đặt riêng)	KJC	dầu nóng	50A đến 150A	15 kgf/cm²	300 / 150	220 °C

Báo giá khớp nối xoay dầu nóng

Giá khớp nối xoay dầu nóng phụ thuộc hãng, dòng, cỡ ren, nhiệt độ làm việc và số lượng, nên kho báo giá theo model cụ thể; hàng nhập có CO, CQ theo lô.

Đặt khớp nối xoay dầu nóng theo model, cỡ ống và nhiệt độ

Đọc model in trên thân khớp cũ, đo cỡ ống cấp và cỡ trục, rồi gửi ảnh cùng môi chất, áp, nhiệt độ, tốc độ qua Zalo. Hàng nhập theo model, xuất hóa đơn VAT, giao toàn quốc. Đường ống dầu nóng nên bọc bảo ôn chịu nhiệt để giữ nhiệt; cả nhóm xem tại mục khớp nối xoay.

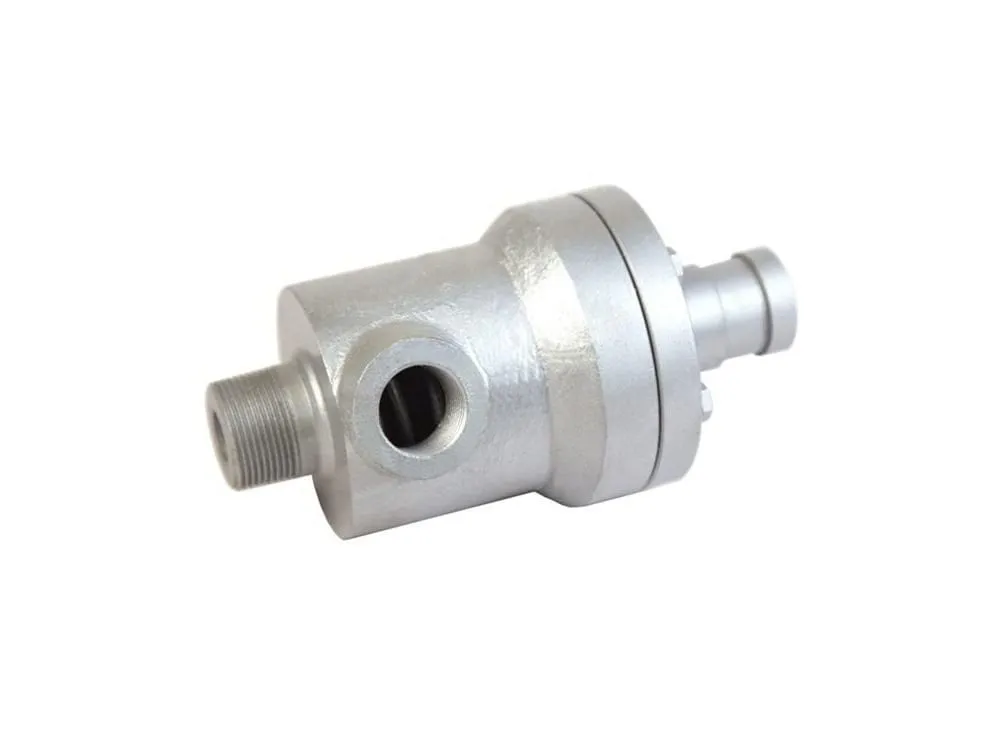

Cách chọn khớp nối xoay dầu theo nhiệt độ, áp và kiểu cấp, hồi

• Dầu nóng trên 121 °C: bỏ Deublin 57, chọn KJC 3200, 3700, 4000 OR (220 °C) hoặc Deublin BC-54xxx (288 °C).
• Cần áp 15 kgf/cm²: chọn KJC, vì áp dầu nóng của Deublin chỉ 100 psi (6,9 bar).
• Cấp và thu hồi cùng lúc: duoflow; chỉ một chiều: monoflow.
• KJC 4000 cho dầu nóng phải đặt model OR, bản chuẩn KR dùng cho hơi.
• Dòng Daxuan: đối chiếu áp, nhiệt, tốc độ theo từng model trước khi chọn.

Lỗi thường gặp ở khớp nối xoay dầu nóng và cách xử lý

Bốn lỗi dưới đây gặp nhiều ở khớp nối xoay dầu nóng, mỗi lỗi có nguyên nhân và cách xử lý riêng.

Hiện tượng	Nguyên nhân	Cách xử lý
Rò dầu nóng, khói	Quá nhiệt độ làm kín hoặc phớt mòn	Chọn dòng đủ nhiệt (220 hoặc 288 °C); thay phớt định kỳ
Khớp kẹt, nóng	Chạy áp và tốc độ tối đa cùng lúc	Hạ áp hoặc tốc độ theo khuyến cáo của KJC
Hơi lẫn nước ngưng làm mòn	Không có bẫy nước ngưng, siphon	Dùng duoflow có siphon (BC-54000, BC-54205)
Rò sau khi đổi dòng	Dùng model KR hơi cho dầu nóng	Đặt model OR cho dầu nóng

Số liệu trên trang theo catalogue và datasheet của Deublin.
